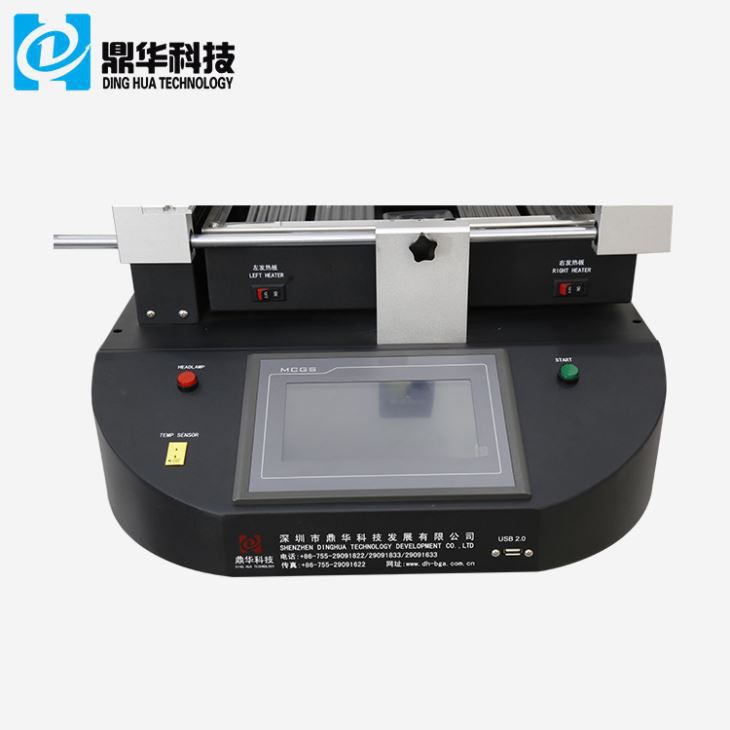

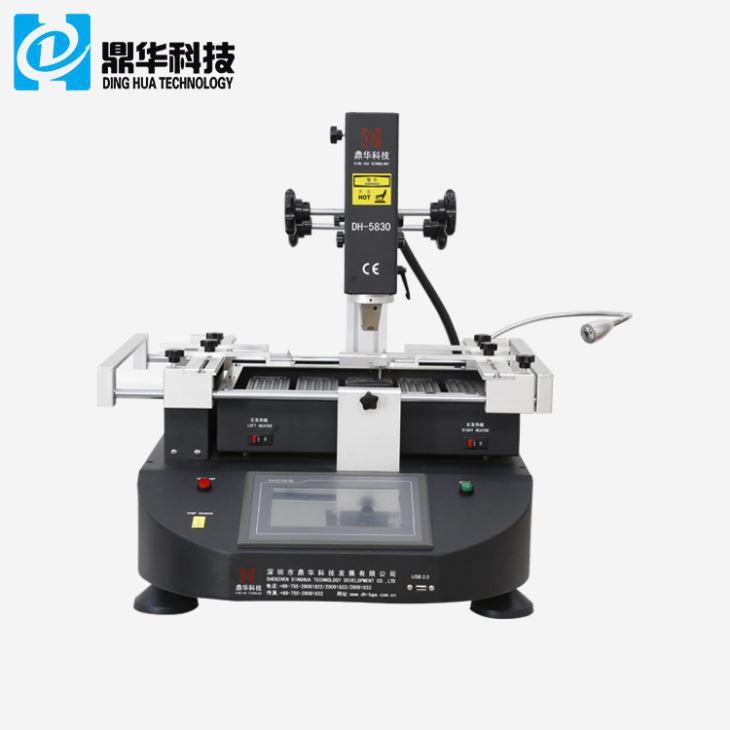

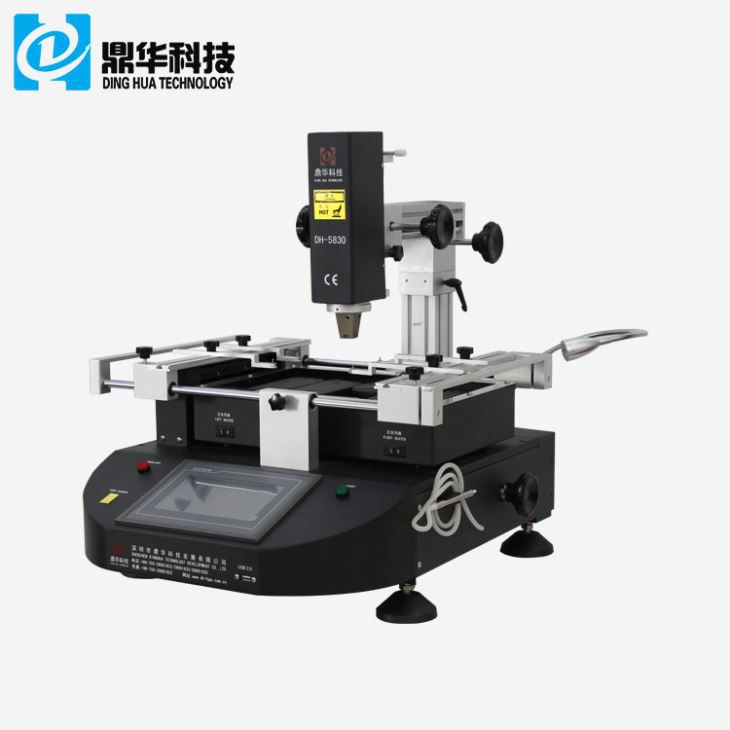

Érintőképernyős Xbox360 BGA Rework Machine

Érintőképernyős Xbox360 bga rework gép

Gyors előnézet:

Akciós ár! A DH-5830 BGA Rework Machine kifejezetten az Xbox360 javításához most akciós áron kapható.

Mi szenteltük magunkat a bga átdolgozásának és automata gépeinek, amelyek India, Európa és az amerikai piac nagy részét lefedik.

Arra számítunk, hogy hosszú távú partnere leszünk Kínában.



1. Specifikáció

1	Hatalom	4800W
2	Felső fűtés	Forró levegő 800W
3	Alsó fűtés	Meleg levegő 1200W, infravörös 2700W
4	Tápegység	AC220V±10%, 50/60HZ
5	Méret	L560*Sz650*H580mm
6	Pozícionálás	V-hornyú PCB támogatás, és külső univerzális rögzítés
7	Hőmérséklet szabályozás	K típusú hőelem, adagolt hurok szabályozás, független fűtés
8	Hőmérséklet pontosság	±2 fok
9	PCB méret	Max 420*400 mm, min. 22*22 mm
10	Munkaasztal finomhangolása	±15 mm előre/hátra, ±15 mm jobbra/balra
11	BGA chip	2*2-80*80 mm
12	Minimális forgácstávolság0,15 mm	0,15 mm
13	Hőmérséklet érzékelő	1 (nem kötelező)
14	Nettó súly	31 kg

2. A DH-5830 BGA Rework Station főbb jellemzői és alkalmazásai

1, Nagy pontosságú beállítás:
Csúszómechanizmussal felszerelve, amely lehetővé teszi mindhárom tengely (X, Y és Z) finomhangolását és gyors pozicionálását. Ez biztosítja a kiváló pozicionálási pontosságot és manőverezhetőséget.

2, Felhasználóbarát felület:
Érintőpanel interfésszel és PLC vezérlőrendszerrel rendelkezik a stabil és megbízható működés érdekében. Támogatja több hőmérsékleti profil tárolását, valamint jelszavas védelmet és módosítási funkciókat tartalmaz az indításkor. A hőmérsékleti profilok közvetlenül az érintőképernyőn jelennek meg.

3, Független fűtési zóna:
Három egymástól függetlenül szabályozott hőmérsékleti zónát tartalmaz:

• Meleg levegő fűtés a felső és az alsó zónában.
• IR fűtés az alsó zónához.
• A hőmérséklet precíz szabályozása ±2ºC-os pontossággal történik. A felső fűtési zóna szükség szerint szabadon mozoghat, míg a második zóna függőlegesen állítható. A felső és az alsó fűtőtestek egyszerre több szegmenses hőmérsékletszabályozást tesznek lehetővé. Az infravörös fűtési zóna teljesítménye a működési igényeknek megfelelően állítható.



Alkalmazások

Ezt a gépet PCB alaplapokon lévő sérült BGA (Ball Grid Array) lapkakészletek javítására tervezték.

Gyakori alkalmazások:

1. Laptop és asztali PCBA (nyomtatott áramköri egység)
2. Játékkonzolok, például Xbox One és PlayStation 4
3. Mobiltelefon PCBA
4. TV és TV set-top box alaplapok
5. Szerver, nyomtató és fényképezőgép alaplap

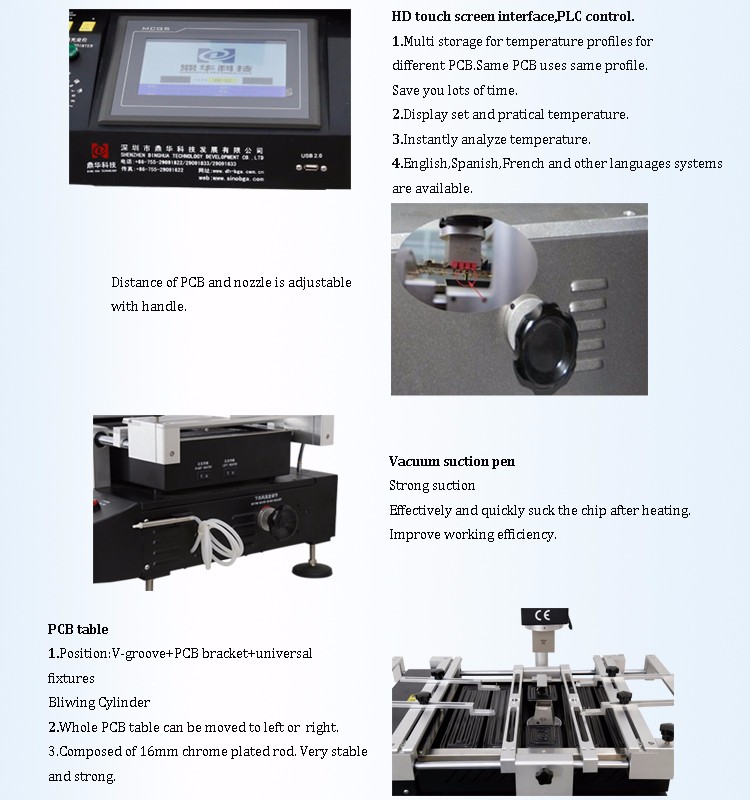

3.A DH-5830 BGA átdolgozó állomás részletei









































































































































































































4.Miért érdemes a DH-5830 BGA átdolgozó állomást választani?











































































































































5. Kapcsolódó ismeretek:

• SMC felületre szerelhető alkatrészek

• SMD felületre szerelhető eszköz

• SMT felületi szerelési technológia

• THT átmenő furat csomagolás technológia

• Nyomtatott áramköri lap



6. Az SMT technológia használatának okai:



A DH{0}} BGA REWORK STATION szállítási adatai

Szállítás:

1. A szállítás a fizetés kézhezvételétől számított 5 munkanapon belül megtörténik.

2. Gyors szállítás a DHL, FedEX, TNT, UPS és egyéb módokon, beleértve a tengeri vagy légi úton történő szállítást.
