SMT Pick & Place Reball rendszer
1.optikai beállító rendszer2.lézeres pozicionálás
Leírás
SMT Pick & Place Reball rendszer
Az Auto Reball System valószínűleg egy meghatározott márka vagy modell, amelyet az elektronikai gyártásban vagy javításban használnak.
Ez lehet egy olyan gép vagy szerszám, amelyet arra terveztek, hogy kis alkatrészeket kiválasszanak és ráhelyezzenek az áramköri lapra, vagy a hibás újragömbölyödéshez (csere)
alkatrészek egy táblán. További kontextus vagy információ nélkül nehéz részletesebb magyarázatot adni.
Működési bemutató:
Kiforrasztó BGA Golyó és ón
Műszaki adatok:
| 1 | Teljhatalom | 5200w |
| 2 | 3 független fűtőtest | Felső meleg levegő 1200 W, alsó meleg levegő 1200 W, alsó infravörös előmelegítés 2700 W |
| 3 | Feszültség | AC220V±10% 50/60Hz |
| 4 | Elektromos alkatrészek | 7" érintőképernyő + nagy pontosságú intelligens hőmérséklet-szabályozó modul + léptetőmotor meghajtó + PLC + LCD kijelző + nagy felbontású optikai CCD rendszer + lézeres pozicionálás |
| 5 | Hőmérséklet szabályozás | K-Sensor zárt hurkú + PID automatikus hőmérséklet kompenzáció + hőmérséklet modul, hőmérséklet pontosság ±2 fokon belül. |
| 6 | PCB pozicionálás | V-horony + univerzális rögzítés + mozgatható PCB polc |
| 7 | Alkalmazható PCB méret | Max 370x410mm Min. 22x22mm |
| 8 | Alkalmazható BGA méret | 2x2mm ~ 80x80mm |
| 9 | Méretek | 600x700x850 mm (H*Sz*Ma) |
| 10 | Nettó tömeg | 70 kg |
Alkalmazások:
Jellegzetes:

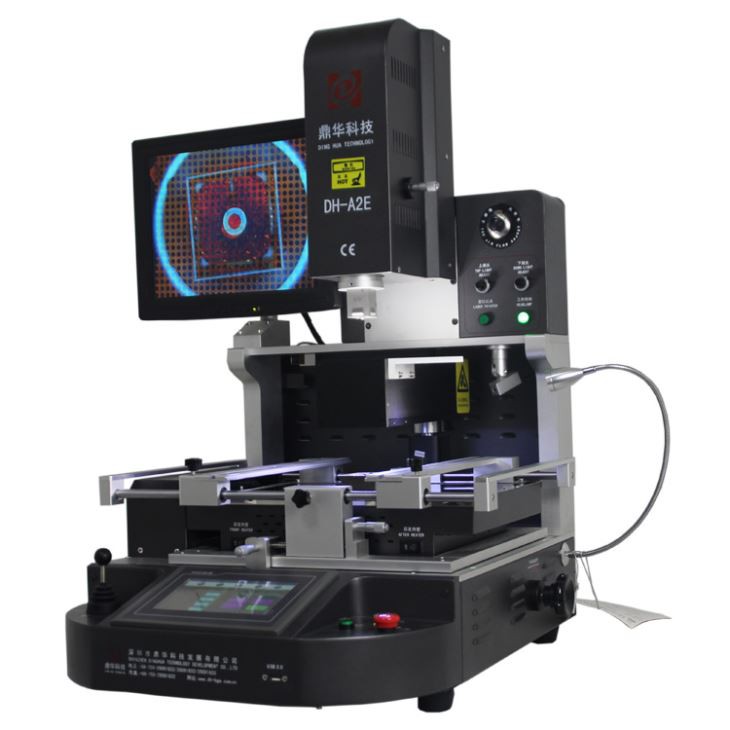

SMT Pick & Place Reball rendszer DH-A2E
A DH-A2E-t az SMD / BGA / uBGA / QFN / LED-ek átdolgozására tervezték kis és közepes méretű PCB-szerelvényeken
akár 18"/450 mm-es PCB kapacitásig. Fejlett funkciókkal rendelkezik, amelyek számos előnnyel rendelkeznek, beleértve a legmagasabb
teljesítmény és forrasztási minőség bárhol elérhető, mégis egyszerű a beállítás és a használat. csak a legjobbakkal
alkatrészek az optimális precizitás érdekében, ami a legkelendőbb rendszerünk és az egyik legjobban teljesítő BGA Rework Station
világszerte.
Csomagolási lista :
Anyagok: Erős fa tok+fa rudak+álló gyöngypamut fóliával
1db ecsettoll
1db használati utasítás
1db CD videó
3db felső fúvókák
2db alsó fúvókák
6 db univerzális lámpatest
6db rögzített csavarok
4db tartócsavar
Szívó mérete: 2,4,8,10,11 mm átmérőjű
Belső hatlapfejű kulcs: M2/3/4
Mérete: 81*76*85cm
Bruttó tömeg: 115 kg
Szállítás FedEx, DHL, UPS stb. háztól házig futárszolgálattal 3-5 napon belül
