1. Gyors előnézet:
A DH-G600 BGA forrasztóállomást széles körben használják a lapkaszint-javításban laptopokban, PS3, PS4, XBOX360, mobil telefonokban stb.
A lézeres pozicionáló funkcióval felszerelt DH-G600 bga rework állomás gyorsan pozícionálhat BGA chipen és alaplapon.
|
Termék paraméter |
|
|
Termék neve |
forrasztó és kiforrasztó gép |
|
Teljes teljesítmény |
5300W |
|
felső fűtés |
1200w |
|
alsó fűtés |
alsó meleg levegő fűtés 1200W, IR előmelegítés 2700W |
|
Hatalom |
220V 50HZ/60HZ |
|
Elhelyezés |
V-horonyú, NYÁK lapok X, Y tengelyben állíthatók és univerzális rögzítéssel szerelhetők fel |
|
Hőmérséklet szabályozás |
K-típusú, zárt hurkú |
|
PCB méret |
Max 400x380mm, minimum 22x22mm |
|
Chip mérete |
2x2-50x50 mm |
|
Minimális forgácstávolság |
0,15 mm |
|
Külső hőmérséklet érzékelő |
1 (nem kötelező) |
|
N.W. |
kb 60 kg |
|
Megfelelő alaplapok |
mobiltelefon, laptop, asztali számítógép, játékkonzol, XBOX360, PS3 |
2. A DH-G600 BGA átdolgozó állomás termékleírása
Jellemzők:
1. A legújabb új optikai igazító rendszer, könnyen kezelhető, a siker aránya 100%.
2. Lézeres pozícióval.
3. A BGA chipek és a szerelési magasság automatikus azonosítása.
4. Felső fűtőberendezés és rögzítőfej 2 az 1-ben kivitel.
5. Félig amtomatikus forrasztás és kiforrasztás.
6. A CCD rendszer és az optikai igazítási rendszer kombinálva egy gombbal módosíthatja a képernyőt.
7. A kromatizmus felbontásának és fényerejének automatikus beállítása.
8. Lézeres pozícióval.
9. Mikrométerrel a mikrobeállításhoz.
10. Erőteljes keresztáramú ventilátorral, amely gyorsan lehűti a nyomtatott áramkört, hogy megakadályozza a deformációt.
11. 3 hőmérsékleti zónával és egy opcionális hőmérséklet-érzékelő aljzattal.
3. Javítás lépései:
Válassza le a BGA chipet az alaplapról - kiforrasztásnak neveztük
Clean Pad
Új BGA chip közvetlen cseréje vagy cseréje
Igazítás/pozicionálás - Tapasztalattól függ, selyemváz, optikai kamera
Cseréljen ki egy új BGA chipet – Forrasztásnak hívtuk

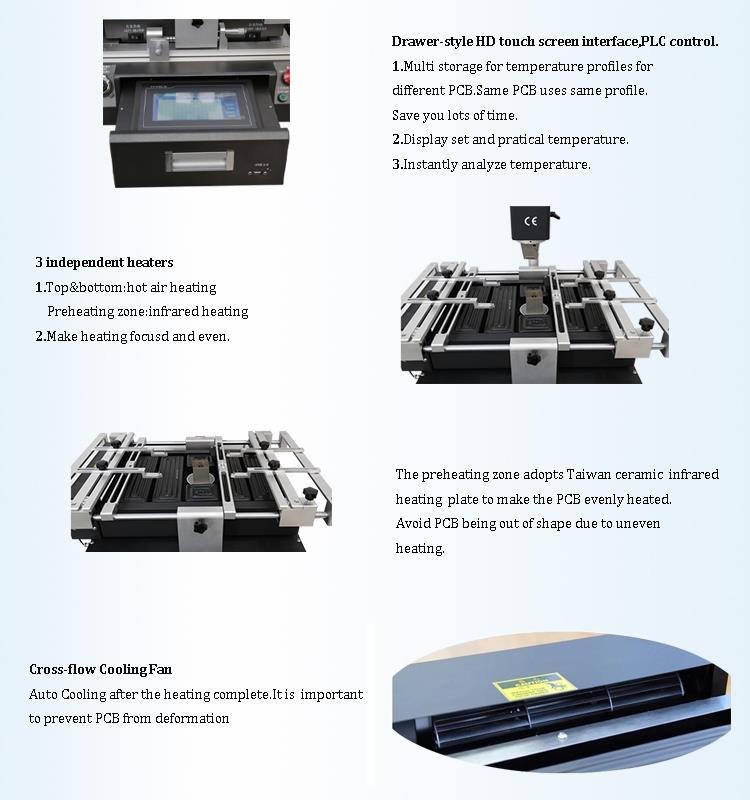

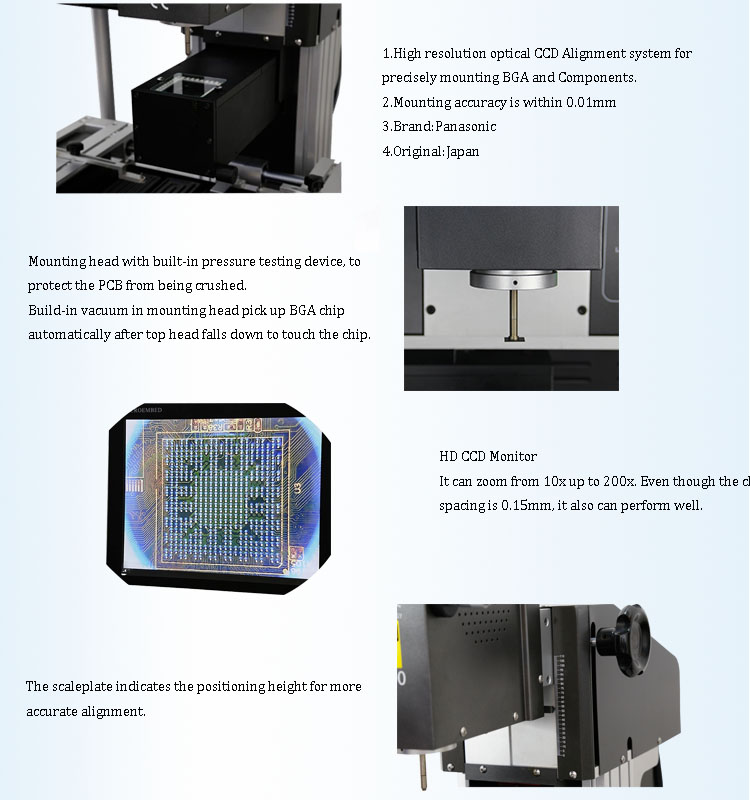

4. A G600 BGA REWORK STATION részletes képei
5.Vállalati profil
Néhány kép a gyárunkról és a BGA átdolgozó állomásról
Irodák

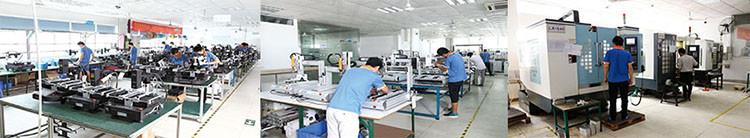

Mgyártási vonalak

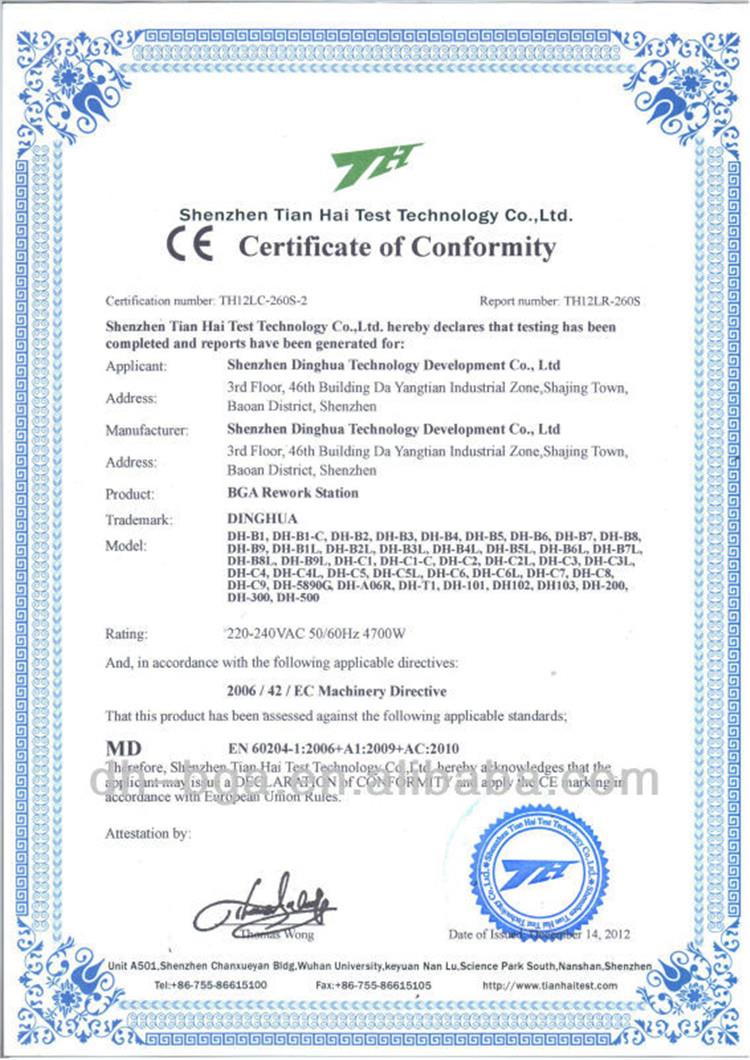

CE tanúsítás az alábbiak szerint
Ügyfeleink része

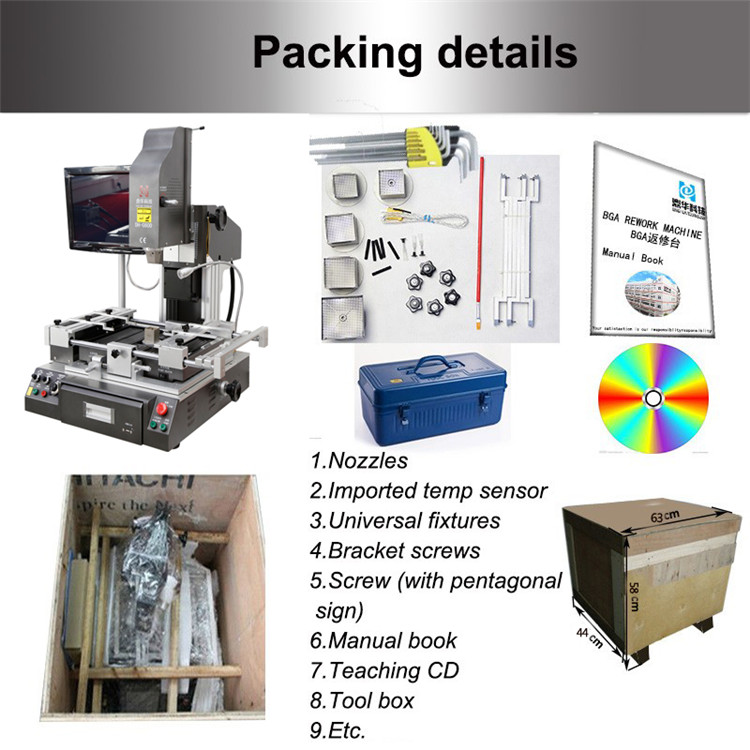

6. A G600 BGA REWORK STATION csomagolása, szállítása és szolgáltatásai
