LGA Rework
1. Az LGA a Land Grid Array, amely egyfajta csomagtechnológia;2. Nem kell kiforrasztani a kis PCBa-ját LGA-ban;3. A teljes LGA-t automatikusan eltávolítják egy speciális tartó segítségével;4. Jobban védi az LGA-t a felmelegedéstől.
Leírás

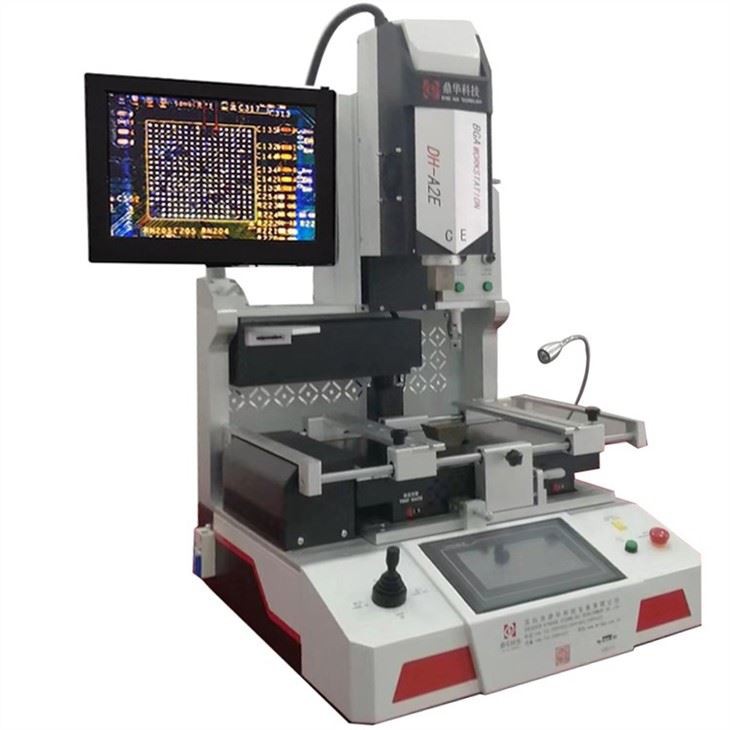

Teljesen automata LGA-feldolgozó gép professzionális fúvókákkal és fúvókákkal
(Land Grid Array) Nagyon nagy érintkezési sűrűségű chipcsomag. Az LGA-k különböznek a hagyományos chipektől, amelyek kiálló tüskékkel rendelkeznek, amelyeket egy foglalatba helyeznek. Az LGA chipek csomagolásának alján lapos párnák találhatók, amelyek érintik az alaplapi foglalat érintkezőit.
Tekintettel az LGA speciális szerkezetére, a gyors átdolgozásra és a nagy javítási hatékonyságra, testreszabott szolgáltatást nyújtunk a különböző LGA chipek javításához.
LGA chip eltávolítása
Alapvető információk
|
Modell |
DH-A2E |
|
Tápegység |
110–220 V +/- 10% 50/60 Hz |
|
Névleges teljesítmény |
5000W |
|
Felső fűtés |
Forró levegő, amely állítható |
|
Alsó fűtés |
hibrid fűtés PCBa és chip szinten |
|
Felszerelés |
Optikai igazítás, látható eljárások, pontosság 0,01 mm |
|
PCB méret |
10*10~450*500mm |
|
Chips kapható |
1 * 1 ~ 80 * 80 (több mint 80 * 80 mm, opcionális) |
|
Automatizálási szint |
Magas automata |
|
LGA rögzítés |
Automatikusan felveszi és visszahelyezi az alaplapra |
|
Forrasztógolyó |
Ólom vagy ólommentes és forrasztópaszta (felhasználó által biztosított) |
|
Tápcsatlakozó |
Az ügyfél igénye szerint |
|
Frekvencia |
3 óra munka, 10 perc pihenés |
|
Forgácsadagoló |
Automatikusan vigyen magával egy chipet a forrasztáshoz vagy fogadjon és menjen vissza |
|
Fúvókák Jigs |
Testreszabása 20 * 20 ~ 100 * 120 mm (opcionális) Különböző felvett vagy cserélt LGA-hoz szabva |
|
Dimenzió |
600*700*850mm |
|
Súly |
70 kg |
Az LGA átdolgozásának eljárásai

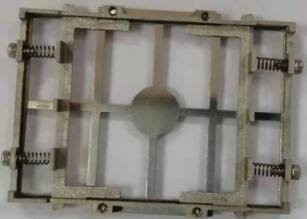

1. egy jig elkészítése az alábbiak szerint:
Jig testreszabása LGA szerkezet, szélesség, hossz és magasság stb. szerint
győződjön meg arról, hogy az egész LGA felvehető, és ne sértse meg a chip belső alkatrészeit.
2. Eltávolítás/kiforrasztás
Az LGA kiforrasztása után automatikusan felkerült a teljes LGA tartás egy jig által
annak a gépnek a forgácsadagolója tisztításra vár.
A forgácsadagoló és az optikai CCD kamera együtt, mindig automatikusan
nyitni és bezárni.
3. Felújított vagy csak teljesen új chip használata.
Elkerülheti a hetekig tartó késéseket és egy viszonylag jelentős összegetLGA rework használatával. Amikor a késés elkerülhetetlennek tűnik, jól sikerültaz átdolgozás lehetővé teszi, hogy betartsa ügyfele határidőit. DH (Dinghua) rendelkeziksikeresen befejezett tapasztalat jelentős számú ügyfél számára, széleskörűnagyvállalatoktól, például a Google-tól, a Teleplantól, a Huaweitől és a Foxconn-tól stb.kis üzletekbe, mint például személyes javítóműhely, kijelölt vevőszolgálati helyekés így tovább , akik közül sokan bonyolult dokumentációval rendelkeztek a biztosítékhoza megbízhatóság szempontjából kritikus iparágakban.
4. Látható optikai CCD igazítási folyamat
Az igazítás után (a chip teljesen a megfelelő pozícióba kerülalaplapon), a chip automatikusan átvitelre kerülforrasztani.
5. Automatikus forrasztás
Automatikusan rögzíti az alaplapra, automatikusan felmelegszikmeleglevegős és infrafűtéssel, akár automatikusan hűteni is utánamunka befejezése.
Miért használja a DH-t (Dinghua) az LGA átdolgozásához?
Fejlett forrasztási technikákat és magasan képzett gépet gyártanak,és következetes, megismételhető és mindenekelőtt megbízható LGA átdolgozás, amely gyakorinagymértékben szükségessé teszi egyedi szúrósablonok és sablonok készítését, deszkaforrasztó maszkolást,
és gyakran még aúj párnák ragasztásaa PCB-hez. Az átdolgozás befejezése utána táblát endoszkópokkal és röntgensugarak segítségével megvizsgálják, hogy megbizonyosodjanak arról,rk megbízhatósága és integritása. A vállalatok a DH-ra (Dinghua) támaszkodnak ennek végrehajtására
szer-ügyességünk és a részletekre való odafigyelésünk miatt, amikor LGA-kat gyűjtünk behasználja a táblákat, ha az alkatrészek nem állnak rendelkezésre.
DH (dinghua)mélyreható tapasztalattal rendelkezik az LGA-k megbízható átdolgozásához szükséges megoldások fejlesztésében
és egyéb berendezések, például röntgen-ellenőrző gép és röntgen-számláló gép stb.
