Lézeres pozicionáló BGA hegesztőeszközök

1.hőlevegős fúvókák2.k érzékelő zárt hurkú vezérlés3.v-hornyos NYÁK-támogatás 4.hd színes optikai beállító rendszer

A szálláslekérdezés elküldése

Leírás

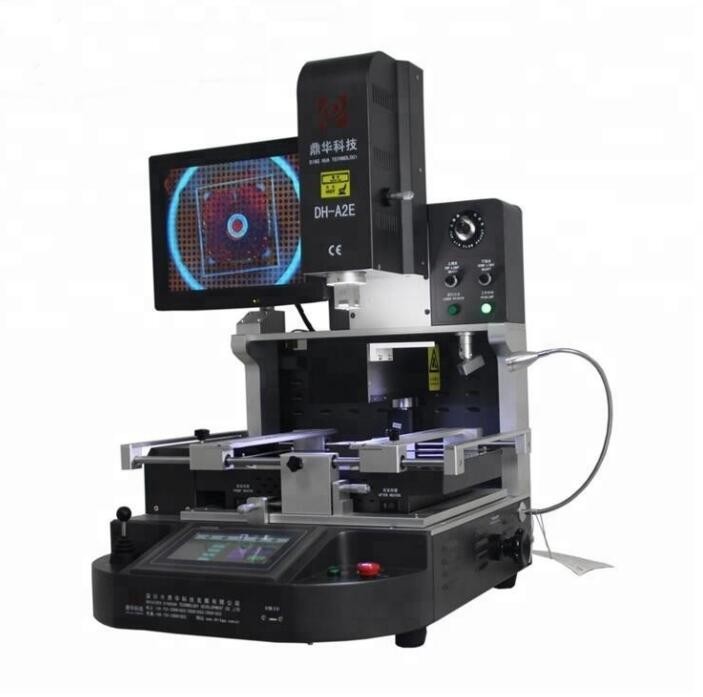

Lézeres pozicionáló BGA hegesztőszerszámok DH-A2E

Működő bemutató:

Lézeres pozicionáló BGA hegesztőszerszámok elengedhetetlenek az elektronikai iparban a BGA alkatrészek NYÁK-on történő pontos elhelyezéséhez, igazításához és forrasztásához. Lézeres technológiát alkalmaznak a pontos pozicionálás érdekében, és a szabályozott melegítés és forrasztás érdekében átdolgozó állomásokkal vannak beépítve. A legfontosabb jellemzők közé tartoznak a lézeres beállító rendszerek, az érintésmentes érzékelők és a zárt hurkú hőmérséklet-szabályozás, amelyek együttesen növelik a pontosságot és a hatékonyságot. Ezek az eszközök ideálisak a nagy pontosságú elektronikai javításhoz, prototípus-készítéshez és kisméretű gyártáshoz, sokoldalúságot és megbízhatóságot kínálva a fejlett elektronikai eszközök különböző BGA-alkatrészeinek kezelésében.

Kiforrasztó BGA Golyó és ón

Laser Positioning BGA Welding Tools

Műszaki adatok:

1	Teljes teljesítmény	5200w
2	3 független fűtőtest	Felső meleg levegő 1200 W, alsó meleg levegő 1200 W, alsó infravörös előmelegítés 2700 W
3	Feszültség	AC220V±10% 50/60Hz
4	Elektromos alkatrészek	7" érintőképernyő + nagy pontosságú intelligens hőmérséklet-szabályozó modul + léptetőmotor meghajtó + PLC + LCD kijelző + nagy felbontású optikai CCD rendszer + lézeres pozicionálás
5	Hőmérséklet szabályozás	K-Sensor zárt hurkú + PID automatikus hőmérséklet kompenzáció + hőmérséklet modul, hőmérséklet pontosság ±2 fokon belül.
6	PCB pozicionálás	V-horony + univerzális rögzítés + mozgatható PCB polc
7	Alkalmazható PCB méret	Max 370x410mm Min. 22x22mm
8	Alkalmazható BGA méret	2x2mm ~ 80x80mm
9	Méretek	600x700x850 mm (HSzMa)
10	Nettó tömeg	70 kg

Alkalmazások:

Laser Positioning BGA Welding Tools

Jellegzetes:

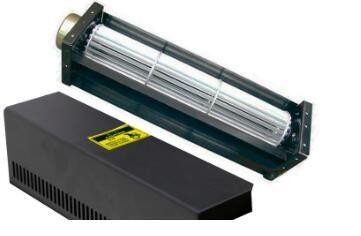

A2E 内部发热系统

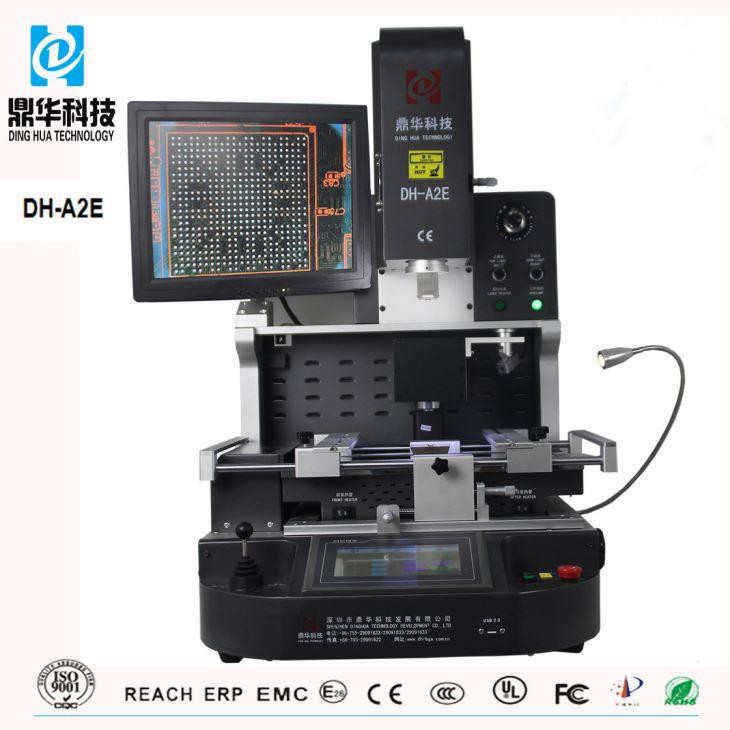

Lézeres pozicionáló BGA hegesztőszerszámok DH-A2E

ADH-A2Ea piacon elérhető legfejlettebb BGA átdolgozó rendszer. Könnyen telepítheti és eltávolíthatja a BGA, QFN, µBGA/CSP, Flip Chip és egyéb SMD-ket. Az 1200 W-os meleglevegős felső fűtőelemnek és egy 2700 W-os IR alsó előmelegítőnek köszönhetően több ezer további költséget takarít meg. Egyedülálló infravörös fűtési rendszerrel szabályozza és precízen adagolja a hőt, védve a szomszédos alkatrészeket. Kiváló minőségű, speciálisan kifejlesztett infravörös hőérzékelővel a folyamat teljesen zárt hurkú hőmérséklet-szabályozású, érintésmentes mérési módszerekkel.
