Mobil IC Reballing Machine

           Mobil IC Reballing Machine iPhone, Huawei, Samsung, LG stb.

A modern mobil eszközök széles körű használata jelentősen javította a kényelmet és a felhasználók számára. Ugyanakkor emelte a mobil karbantartási szakemberek bárját is.

Ezeknek az eszközöknek a jobb kiszolgálása érdekében először mutattuk be a Mobil IC Heavy Ball gépet, lehetővé téve a kiváló minőségű karbantartási szolgáltatásokat. Ezt az eszközt hatékonysága és sebessége jellemzi, lehetővé téve a mobil eszközök gyors és hatékony javítását.

A mobil eszközök, például az iPhone, a Huawei, a Samsung, az LG stb. Különböző márkái esetében az IC Mobile Heavy Ball Machine egyedi előnyöket kínál. Kompatibilis a különféle csomagolási típusú processzorokkal, támogatja az ismételt műveleteket, és teljesen megtisztítható és szárítható, még olyan helyzetekben is, amikor a lapos hegesztett acél hajlamos a károsodásra, szétszerelés nélkül. A gép automatikusan beállítja a hőmérsékletet és a munkaidőt, ha szükséges. Ez biztosítja az operatív biztonságot, miközben javítja az értékesítési bevételeket és az ügyfelek elégedettségét.

Az IC Mobile Heavy Ball Machine professzionális értékesítés utáni szolgáltatást is nyújt.



Demo videó a DH-A2E automatikus javítóállomásról:



1. Termékjellemzők

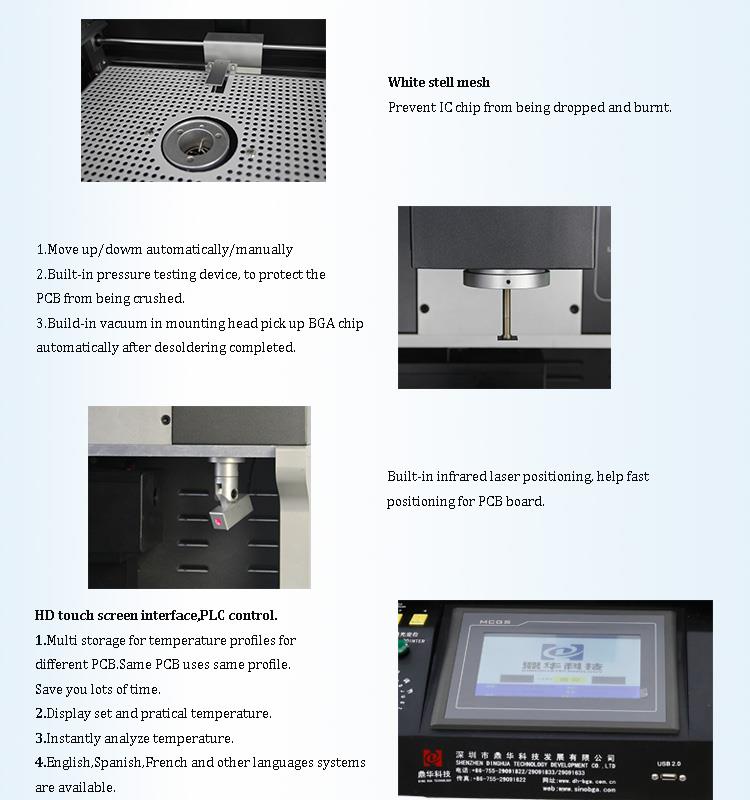

• Az automatikus leereszkedés, rögzítés és forrasztás.

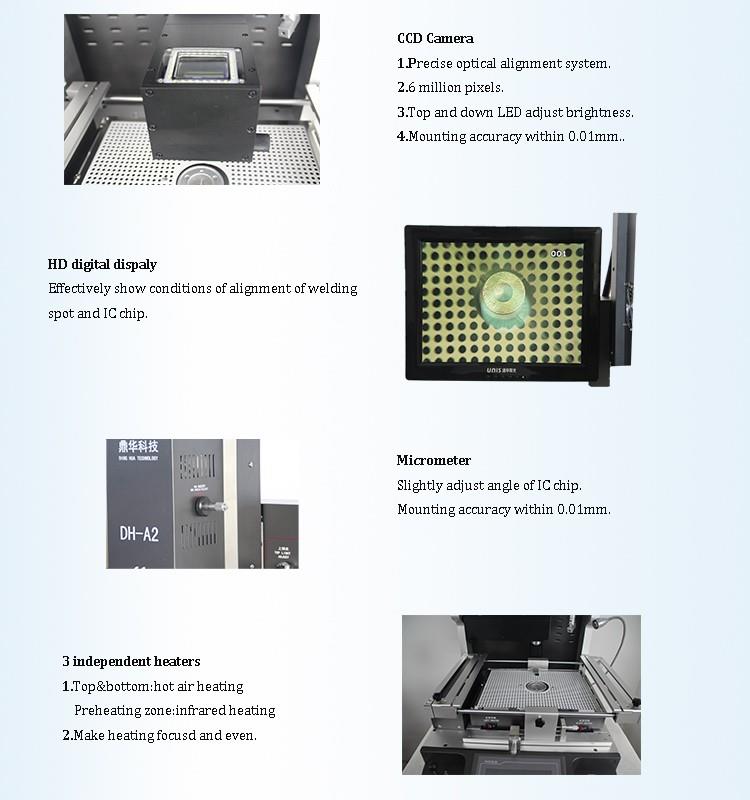

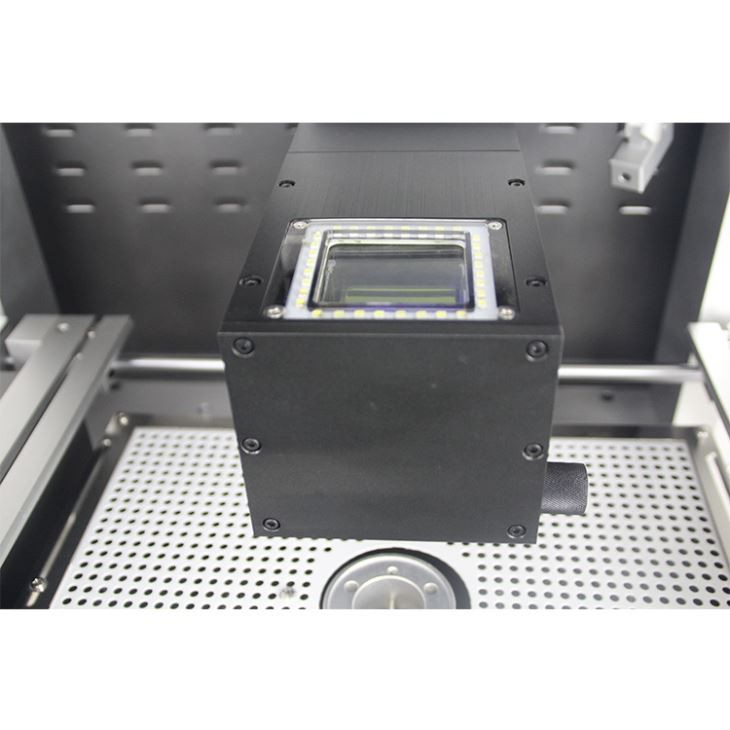

• A CCD -kamera biztosítja minden forrasztási ízület pontos igazítását,

• Három független fűtési zóna biztosítja a pontos hőmérséklet -szabályozást.

• A Hot Air több lyukú kerek központi támogatása különösen hasznos a nagy méretű PCB és a BGA számára

A PCB központjában található. Kerülje a hideg forrasztást és az IC-drop helyzetét.

• Az alsó forró levegő fűtés hőmérsékleti profilja elérheti a 300 fokot, kritikus

Nagy méretű alaplap. Időközben a felső fűtőt szinkronizálva vagy Ind-

ependentumos munka.



A DH-G620 teljesen megegyezik a DH-A2-vel, automatikusan leereszkedés, felvétel, visszahelyezés és forrasztás egy chiphez, optikai rögzítéssel a rögzítéshez, függetlenül attól, hogy van-e tapasztalata vagy sem, egy órán belül elsajátíthatja.

2.A meghatározás

Hatalom	5300W
Fűtőberendezés	Forró levegő 1200W
Bolomfűtés	Forró levegő 1200W, infravörös 2700W
Tápegység	AC220V ± 10% 50/60Hz
Dimenzió	L530*W670*H790 mm
Betöltés	V-groove PCB-támogatás és külső univerzális szerelvény
Hőmérsékleti szabályozás	K típusú hőelem. Zárt hurokvezérlés. független fűtés
Temperamentum	± 2 fok
PCB méret	Max 450*490 mm, min 22*22 mm
Workbench finomhangolás	± 15 mm előre/hátra, ± 15 mm -es jobb/bal
Bgachip	80*80-1*1 mm
Minimális forgács távolság	0. 15 mm
Tempérzékelő	1 (Opional)
Háló súlya	70 kg

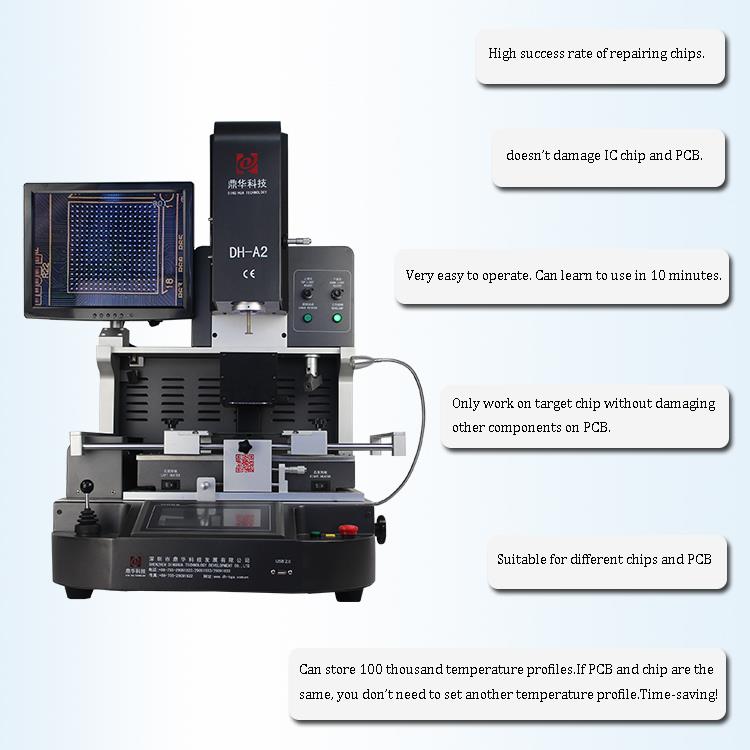

3.A Mobil IC Reballing Machine elrendezése

4. Miért válassza ki a mobil IC reballing gépünket?



5.A

Minőségi termékek kínálatához Shenzhen Dinghua Technology Development Co., Ltd volt

Az első, aki átadta az UL, e-mark, CCC, FCC, CE ROHS tanúsítványokat. Közben javulni és tökéletes

A Dinghua minőségi rendszere átadta az ISO, GMP, FCCA, C-TPAT helyszíni ellenőrzési tanúsítványát.

6.A Mobil IC Reballing Machine csomagolása és szállítását

7.Contaktus a mobil IC Reballing Machine számára

 Email: john@dh-kc.com

Whatsapp/wechat/mob: +86 157 6811 4827

8. Kapcsolódó tudás

BGA karbantartási képesség

(1). BGA -előkészítés a szennyeződés előtt.

Állítsa a SUNKO 852B paraméter állapotát 280 fokos hőmérsékletre ~ 310 fok; Elérkezési idő: 15 másodperc;

Airflow paraméterek: × × × (1 ~ 9 fájlok felhasználói kóddal előre beállíthatók);

Végül, a Desolder az automatikus üzemmód állapotba van állítva, és a Sunkko 202 BGA anti-statikus ónbevonat

A javítóállomást a mobiltelefon PCB tábla felszerelésére használják az univerzális hegyével, és rögzítik a főként

Tenancia platform.

(2). Kifogásolás

A BGA tábla javítási technológiájában ne felejtse el a chip irányítását és elhelyezését az elárasztás előtt.

Ha a PCB -n nincs nyomtatott helymeghatározó keret, jelölje meg egy markerrel, injektáljon egy kis mennyiségű fluxust

A BGA alján, és válassza ki a megfelelő BGA -t. A BGA speciális hegesztési fúvóka mérete fel van szerelve

A 852B -n.

Igazítsa a fogantyút függőlegesen a BGA-hoz, de vegye figyelembe, hogy a fúvókának kb. 4 mm-re kell lennie az összetevőtől

ent. Nyomja meg a Start gombot a 852B fogantyún. A Desolder automatikusan megsemmisíti az előre beállított parame-

terek.

A leereszkedés után a BGA komponenst 2 másodperc után egy szívó tollal távolítják el, így az eredeti

A forrasztógolyó egyenletesen el lehet osztani a NYÁK és a BGA párnáin, ami előnyös az Sub-

Egyes BGA forrasztás. Ha a PCB betéten van egy ón többlete, használjon egy anti-statikus forrasztóállomást a kezeléshez

egyenletesen. Ha súlyosan csatlakoztatva van, akkor a fluxust újra felhordhatja a PCB -n, majd elindíthatja a 852B -t a melegítéshez

A NYÁK ismét, és végül az óncsomagot ügyes és sima. A BGA -n lévő ón teljesen eltávolítva

egy forrasztószalaggal egy antisztatikus forrasztóállomáson. Figyeljen az anti-statikusra, és ne temperasan

A ture, különben, károsítja a párnát vagy akár az alaplapot.

(3). A BGA és a PCB tisztítása.

Tisztítsa meg a NYÁK-PAP-t nagy tisztaságú mosóvízzel, használjon ultrahangos tisztítószert (anti-statikus eszközzel) a feltöltéshez

Mossa meg a vizet, és tisztítsa meg az eltávolított BGA -t.

(4). BGA chip ültetési ón.

A BGA chip-tintának lézercsukolt acéllemezt kell használnia egyoldalas kürt típusú hálóval. A vastagsága

Az acéllemeznek 2 mm vastagnak kell lennie, és az egész falnak sima és rendezettnek kell lennie. Az alsó

Össze kell hasonlítani a kürt lyuk egy részét (a BGA -val való érintkezéssel). A felső (kaparó a kis lyukba)

10μm ~ 15 μm. (A fenti két pontot tízszeres nagyítóval lehet megfigyelni), így a nyomtatási paszta

Könnyen eshet a BGA -ra.

(5). A BGA chips hegesztése.

Vigyen fel egy kis mennyiségű vastag fluxust a BGA forrasztógolyókra és a NYÁK -párnákra (nagy tisztaság szükséges, adjunk hozzá aktív gyökér

az analitikus tiszta alkoholhoz, hogy feloldódjon), és szerezze be az eredeti jelölést a BGA elhelyezéséhez. A w- ugyanakkor

Elding, a BGA ragasztható és elhelyezhető, hogy megakadályozzák azt, hogy forró levegővel fújja, de gondoskodnia kell

úgy vélte, hogy ne tegyen túl sok fluxust, különben a chipet kiszorítják a túlzott buborékok miatt

gyanta. A PCB-táblát egy statikus karbantartási állomáson is elhelyezik, univerzális hegyével rögzítik, és elhelyezik

vízszintesen. Az Intelligens Desolder paramétereit 260 C ~ 280 C C, hegesztés hőmérséklete előre beállítja

Idő: 20 másodperc, a légáram paraméterek változatlanok. Az automatikus forrasztási gomb akkor kezdődik, amikor a

A BGA fúvókát a chiphez igazítják, és 4 mm -es levelek. Ahogy a BGA forrasztógolyó megolvad, és a PCB betét jobb képződik

ónötvözet -forrasztás és a forrasztó golyó felületi feszültsége miatt a chip automatikusan középpontjában áll, ha

Eredetileg eltér az alaplaptól, hogy megtörténjen. Vegye figyelembe, hogy a bga nem alkalmazható a we-

lding folyamat. Még ha a szélnyomás túl magas is, rövidzárlat fordul elő a BGA alatti forrasztógolyók között.
