Félautomata optikai BGA átdolgozó állomás
1. A termék bemutatása
A táblajavítás új meghatározása: automatikus, rugalmas és folyamatbiztos!
- Rendkívül hatékony 1200 W-os hibrid fűtőfej
- Homogén, nagy felületű IR alsó fűtés 3 fűtési zónával (egyenként 800 W)
- Automatikus és precíz alkatrészbeállítás a gépi látás segítségével
- Rendkívül pontos, motoros tengelyrendszer az alkatrészek elhelyezéséhez (+/- 0.025 mm)
- Felhasználófüggetlen, reprodukálható javítási eredmény garantált
- Folyamatvezérlés és dokumentálás a HRSoft kezelői szoftveren keresztül
- Teljesen automatikus vagy félautomata működés
- Alkalmas a Dip&Print állomással való használatra
2. Termékleírások
|
Méretek (Sz x Mé x Ma) mm-ben |
660 * 620 * 850 mm |
|
Súly kg-ban |
70 kg |
|
Antisztatikus kialakítás (i/n) |
y |
|
Névleges teljesítmény W-ban |
5300W |
|
Névleges feszültség V/AC-ban |
110~220V 50/60Hz |
|
Felső fűtés |
Forró levegő 1200W |
|
Alacsonyabb fűtés |
Forró levegő 1200W |
|
Előmelegítő terület |
Infravörös 2700 W, mérete: 250 x 330 mm |
|
PCB mérete mm-ben |
20*20~370*450 mm-től |
|
Alkatrész mérete mm-ben |
1*1 80*80-tól |
|
Művelet |
7-hüvelykes beépített érintőképernyő, 800*480 felbontás |
|
Teszt szimbólum |
CE |

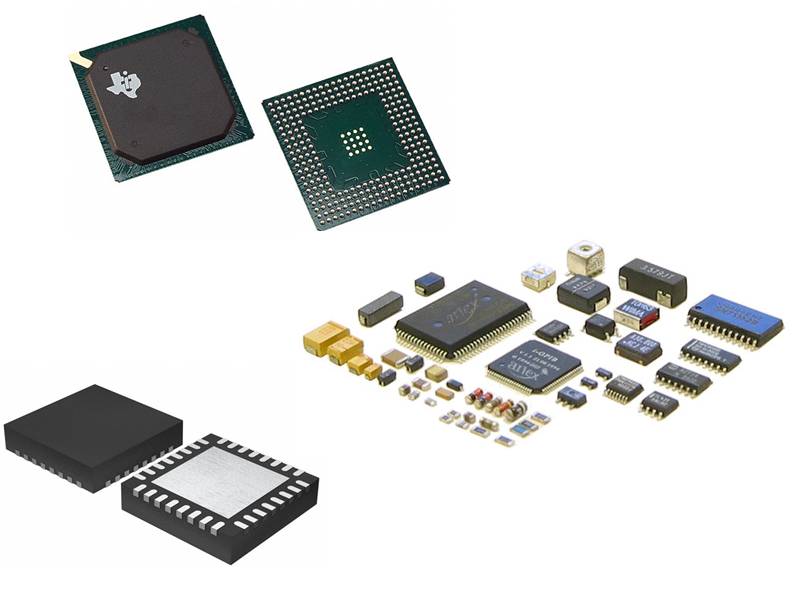

3. Termék alkalmazások
Minden típusú felületre szerelt eszköz (SMD) kiforrasztása, elhelyezése és forrasztása: BGA, fém BGA, CGA,
BGA aljzat, QFP, PLCC, MLF és miniatűr alkatrészek akár 1 x 1 mm élhosszal.
4. Termék részletei
5. Termék minősítések
6. Szolgáltatásaink
Ügyfeleink támogatása érdekében Gold Standard értékesítési és műszaki támogatási szolgáltatásokat nyújtunk dinghuai irodáinkból.
Magasan képzett mérnökeink tapasztaltak minden típusú utómunkálati alkalmazásban, és segíthetnek a folyamatokban, fúvókákban, sablonokban, alkatrészekben és testreszabásban.
7. GYIK
K: Hogyan szabályozza a Dinghua BGA átdolgozó gép a hőmérsékletet? Túl meleg lesz a gép, és megsérülhet a PCB vagy a chip?
V: A Dinghua BGA átdolgozó gép egyszerre tudja felmelegíteni a PCB és a BGA chipeket. A harmadik infravörös fűtőelem a PCB-t alulról egyenletesen előmelegíti, hogy elkerülje a NYÁK deformációját a javítási folyamat során. Mindhárom fűtőtest egymástól függetlenül vezérelhető.
K-típusú hőelem zárt hurkú szabályozással és PID automatikus hőmérséklet-kompenzációs rendszerrel, PLC-vel és hőmérséklet-modullal együtt biztosítja a pontos hőmérsékletszabályozást ±2 fokos eltéréssel.
K: Hogyan garantálja a Dinghua BGA átdolgozó gép a biztonságot a kezelő védelmében vészhelyzet esetén?
V: A gép CE tanúsítvánnyal rendelkezik, és vészhelyzeti gombbal van felszerelve. Ezenkívül hangjelzés is működik, amely körülbelül 5 másodperccel a forrasztási/kiforrasztási folyamat befejezése előtt aktiválódik. Rendkívüli esemény esetére automatikus kikapcsolási védelmi rendszerrel is rendelkezik, kettős túlmelegedés elleni védelemmel.
