Forrólevegős optikai SMD átdolgozó gép
Forrólevegős optikai smd utófeldolgozó gép 1. Gyors előnézet: Jobb teljesítményű DH-A5 BGA utófeldolgozó gépet szállítunk. A bga átdolgozó és automata gépeknek szenteltük magunkat, amelyek India, Európa és az amerikai piac nagy részét lefedik. Várjuk, hogy Ön legyen az Ön hosszú ideje csapat partnere Kínában. 1...
Leírás
Forró levegős optikai smd átdolgozó gép
1. Gyors előnézet:
A DH-A5 BGA átdolgozó gépet jobb teljesítménnyel szállítjuk. A bga átdolgozásának és
automata gépek, amelyek India, Európa és az amerikai piac nagy részét lefedik. Várakozásaink szerint lesz
hosszú csapattársa Kínában.
1. Leírás
Leírás | ||
1 | Teljhatalom | 6800W |
2 | Felső fűtés | 1200W |
3 | Alsó fűtés | 2. 1200 W, 3. IR fűtés 4200 W |
4 | Erő | AC220V±10％50Hz |
5 | Sofőr | Szervo driver használt. Teljesen automatikus felvétel, elhelyezés, forrasztás és kiforrasztás, hűtés. |
6 | Üzemmód | Két üzemmód: kézi és automatikus, HD érintőképernyő, intelligens ember-gép, digitális rendszerbeállítás. |
7 | forgácsadagoló | automata, 1*1~80*80 mm-es chiphez |
8 | Optikai CCD kamera lencse | Automatikus előre / hátra, jobbra / balra |
9 | Kamera nagyítás | 10x - 220x |
10 | Munkaasztal finomhangolás: | ±15mm előre/hátra, ±15mm jobbra/balra |
11 | BGA pozicionálás | Lézeres pozíció, pcb és bga gyors és pontos pozicionálása |
12 | Legfelső légsebesség | Beállító gombbal állítható, megakadályozza az apró bga elmozdulását. |
13 | PCB pozicionálás | Intelligens pozicionálás, a NYÁK X, Y irányban állítható "5 pontos támogatással" + V-horonyú NYÁK tartó + univerzális rögzítések. |
14 | Hőmérséklet szabályozás | K érzékelő, zárt hurok, PLC vezérlés, szervo meghajtó |
15 | Elhelyezési pontosság: | ±0,01 mm |
16 | Hőmérséklet pontosság | ±1 fok |
17 | Világítás | 2 db fény, hiába figyeled a chipet/NYÁK-t bármilyen nézetből, nincs árnyék |
18 | Hőmérséklet profil tárolása | több mint 50 000 csoport |
19 | Hőmérséklet profilok rögzítése | teljes hőmérsékletű profilok rögzítése (elemzésre alkalmas) |
20 | PCB méret | Max 420×470 mm Min. 22×22 mm |
21 | BGA chip | 2x2 - 80x80 mm |
22 | Minimális forgácstávolság | 0,15 mm |
23 | Külső hőmérséklet-érzékelő | 5 db |
24 | Méretek | 730x670x940mm |
25 | Nettó tömeg | 91 kg |
2. Termék A DH-A5 BGA átdolgozó állomás jellemzői és előnyei
DH-A5 BGA Rework Station Főbb jellemzők:
1. Erős és tökéletes funkcióválasztás
2. Nyolc hőmérséklet-hullámmal a memóriaszoftverben
3. Kiválaszthatja a megfelelő hőmérsékleti hullámot a forrasztási / kiforrasztási igényeknek megfelelően
4. Intelligens hőmérsékleti hullám fűtés
5. Automatikusan elérheti a forrasztást/kiforrasztást
6.állítható lámpa és lézer
7. Alkalmas bármilyen szögű alkatrészek kiforrasztására
8. A PID intelligens hőmérséklet-szabályozás elkerülheti az IC károsodását a gyors vagy megszakítás nélküli felmelegedés miatt
9.Nice hot melt rendszer és infravörös hegesztési technológiát használ
10. A hő könnyen átszúrható és egyenletesen oszlik el, sokféle számítógéphez, notebookhoz és PlayStation BGA alkatrészhez használható
11. Barátságos ember-gép kezelőfelület és tökéletes LCD kijelző
12. Ergonomikus kialakítás, praktikus és könnyen kezelhető
13.Garancia: 1 év

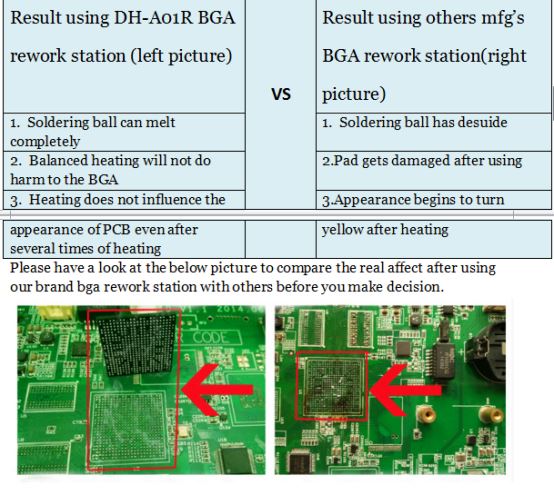

DH-A5 BGA Rework Station valódi javítási teljesítmény:

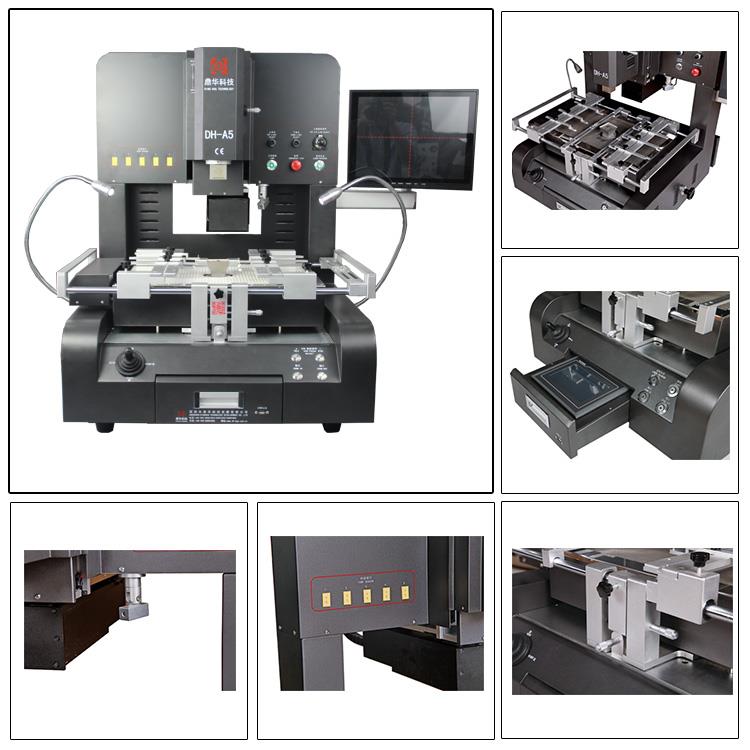

4.A DH-A5 BGA REWORK STATION részletes képei

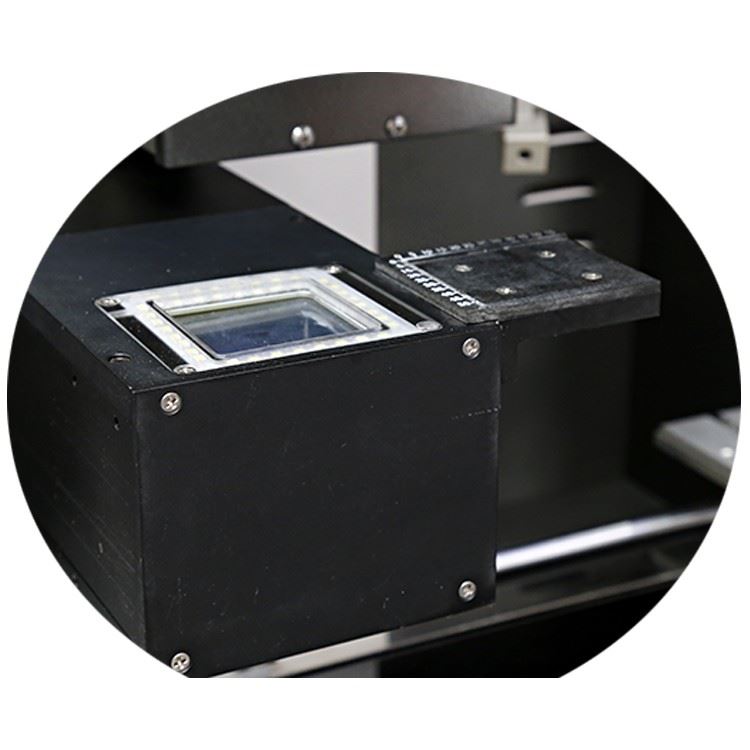

Chip adagoló
Teljesen automata forgácsadagolóval, forgácsadagolóval 1*1~80*80 mm-hez kapható

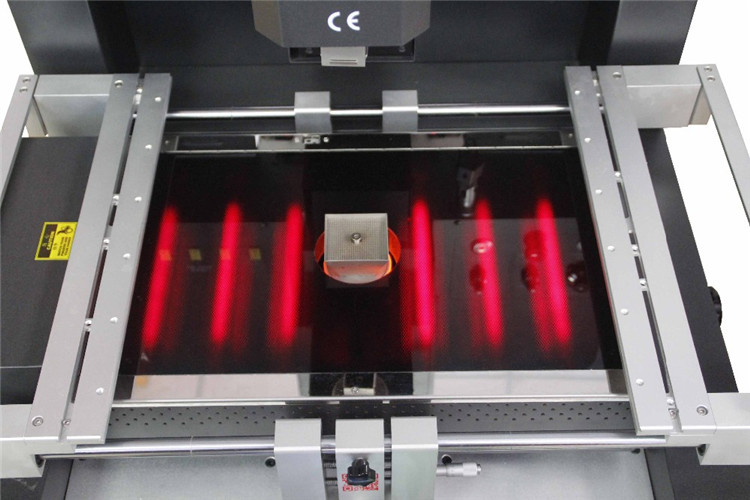

IR előmelegítő terület
Szénszálas fűtőcsövek, a sötét fényt könnyebben elnyeli a PCB / chip és a magas hőmérsékletű üveg
letakarása megakadályozhatja, hogy az apró alkatrészek és a por becseppenjen.

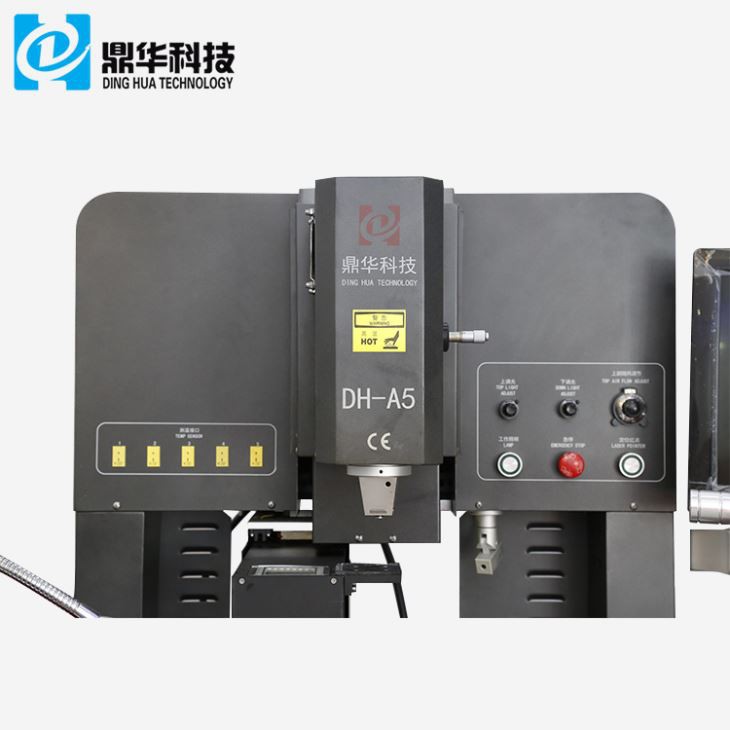

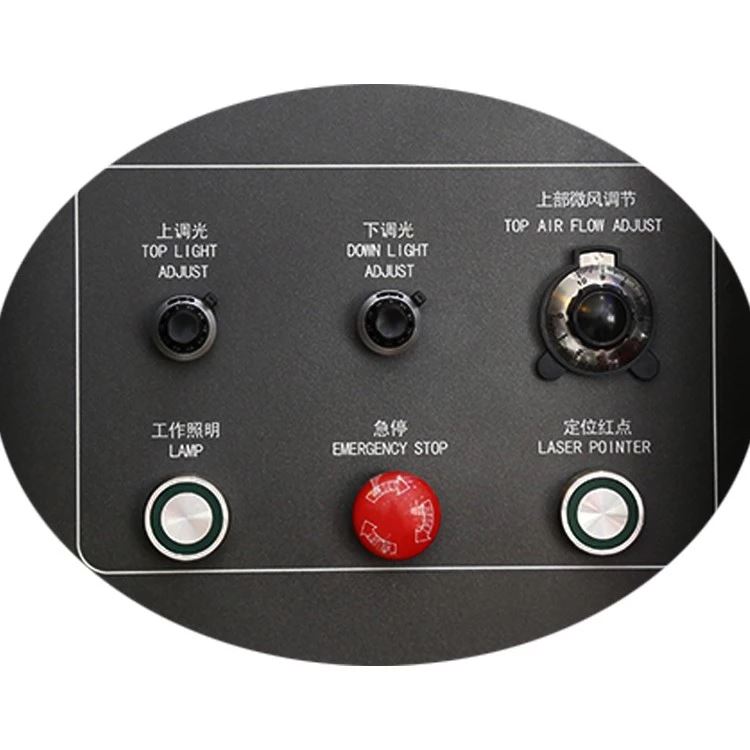

Funkciógombok
1. Levegőáramlást beállító gombok, teljesen automatikusra bővíthető (programozás alatt), különösen kisméretű
pontos alkatrészek.
2. Fénykapcsoló: 2 lámpa segítségével bármilyen nézetből, árnyék nélkül megfigyelheti a PCB-t vagy a chipet.
3. Vészgomb, optikai lámpák beállító gombok és lézeres pozicionálás stb.

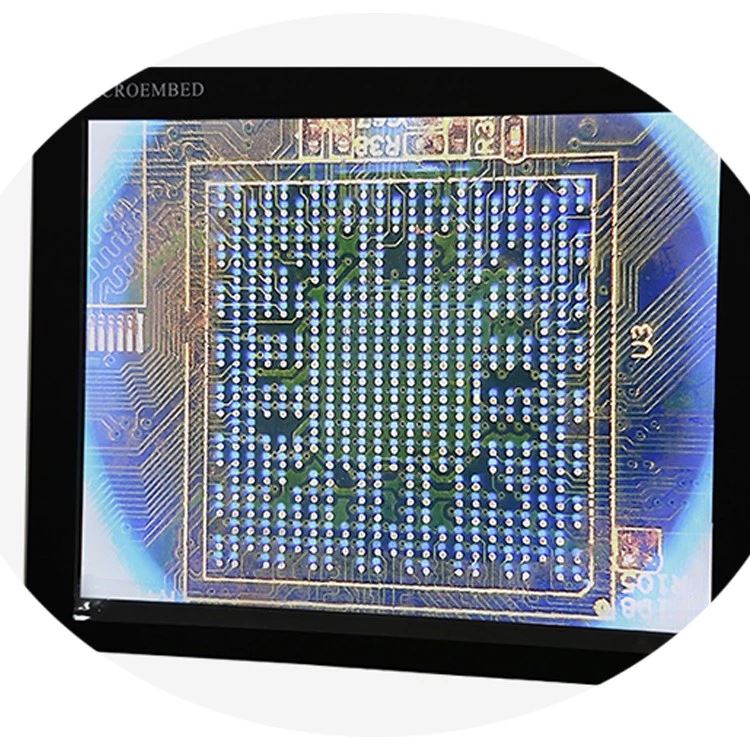

Monitor képernyő
1980P, 15 hüvelyk, nagyítás 10x~220x, ezek segíthetnek a technikusnak jobban figyelni a chipen és a PCB-n lévő összes pontot.

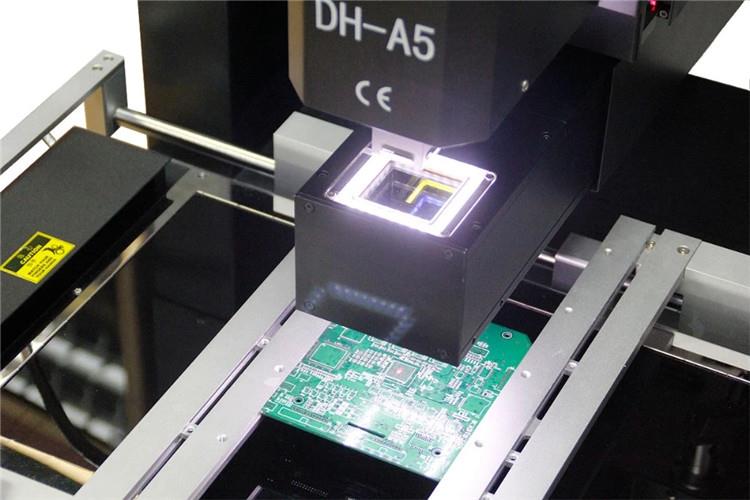

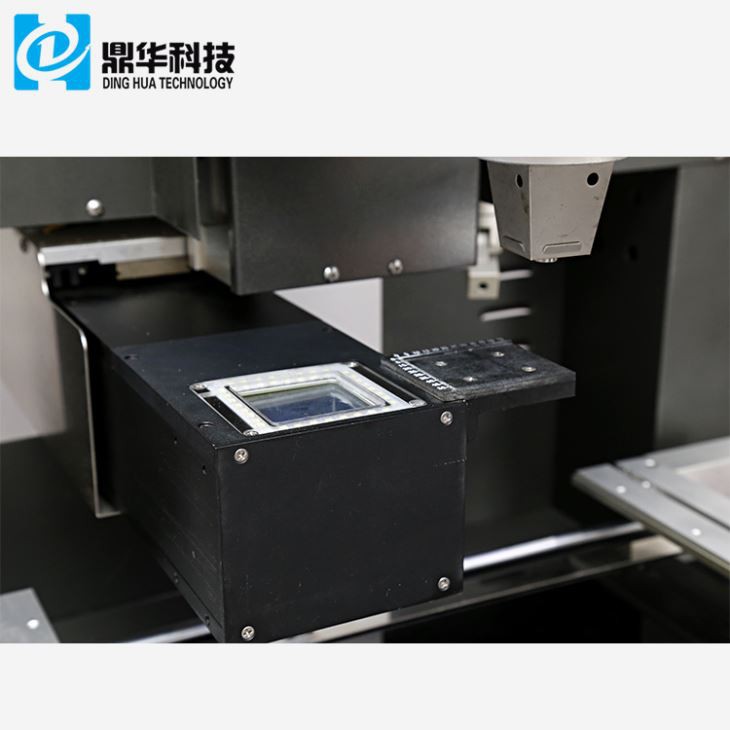

Optikai CCD kamera
Japánból importált, két oldala van, amely képes a monitor képernyőjén megfigyelhető chip- és PCB-pontokat készíteni, akár 5-10 millió képponttal.

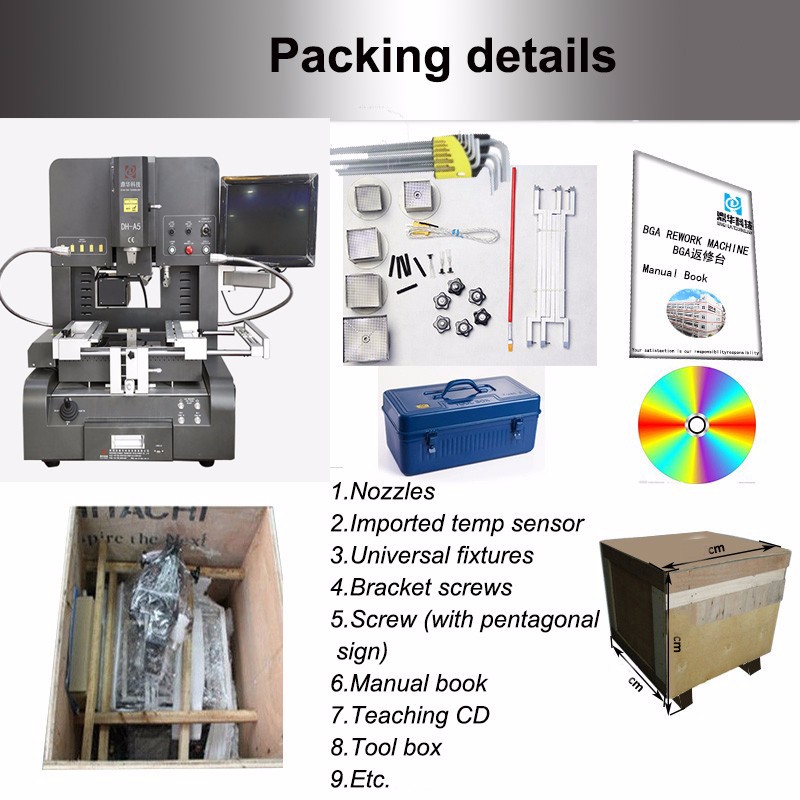

6. A DH-A5 BGA REWORK STATION csomagolása, szállítása és szolgáltatásai

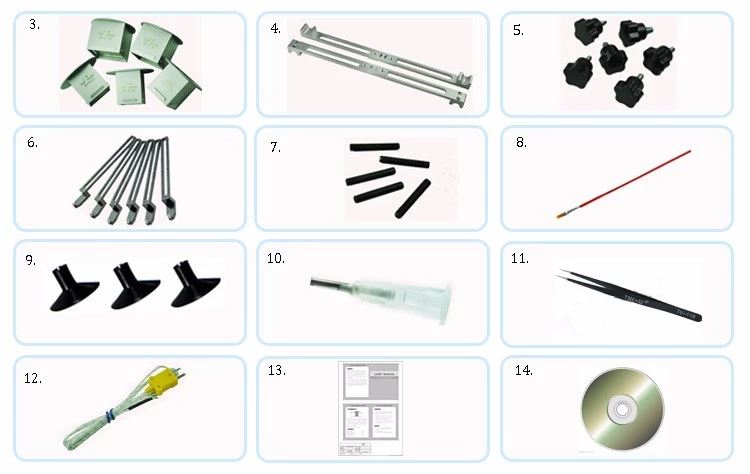

Csomagolási lista
1, DH-380 BGA átdolgozó állomás (érintőképernyő) 1 készlet
2, Displaye 1 set
3, Vákuumszívó Pad 3 db
4, DH-380 specifikáció (kézi) 1 példány
5, forró levegő fúvóka 5 darab (31*31/38*38/41*41/34*34/55*55)
6, Abnormity clip 6 db
7, Virággomb 6 db
8, tartócsavar 6 darab
9, Külső hőmérséklet érzékelő 1 db
Szállítás részletei
DHL, TNT, FEDEX, légi szállítás, tengeri szállítás és szárazföldi szállítás stb. 3–30 napon belül megérkezik a rendeltetési helyre a különböző szállítási módok szerint.
7. A Dinghua BGA átdolgozó állomás előnyei:
Miért válassz minket
Mi vagyunk a professzionális BGA átdolgozó állomás gyártója. És már több mint 13 éve ebben a bejelentésben.
Tervezéssel, fejlesztéssel, gyártással és értékesítéssel foglalkozik.
2. A mi gépünk a legjobb minőségű, alacsony áron. Népszerűek a javítóműhelyek és a gyakorlóiskolák körében az egész világon.
Üdvözöljük ügynökünkként.
3.Gyors szállítás: FedEx, DHL, UPS, TNT és EMS. Sok modell folyamatosan raktáron van.
4. Fizetés: Western Union, PayPal, T/T.
5.OEM és ODM üdvözlendő.
6.Minden gép fel lesz szerelve használati útmutatóval és CD-vel.
