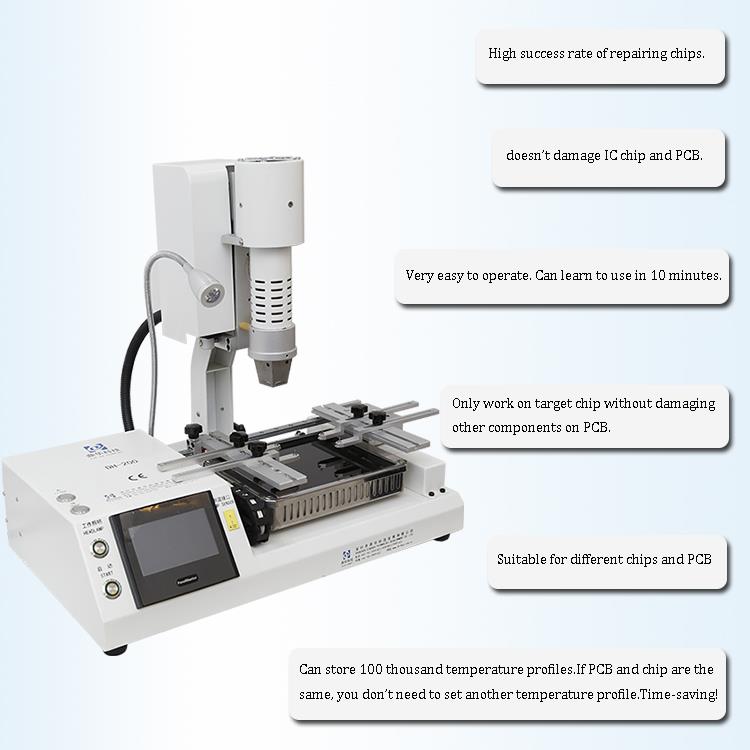

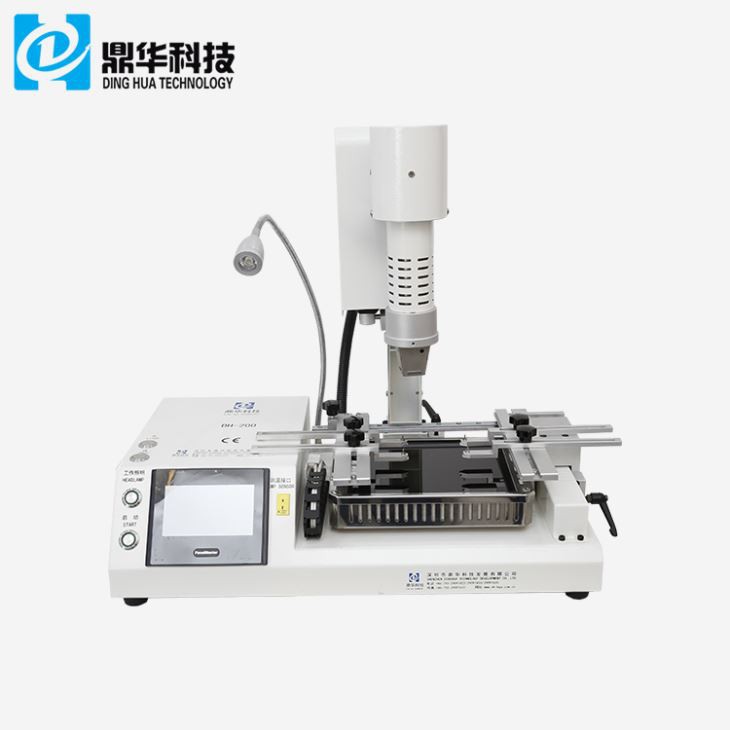

2 az 1-ben fej érintőképernyős SMD Rework Station
A DH-200 BGA Rework állomás egyike azon gépeknek, amelyeket egyszerűen csak megismerhet. Felhasználóbarát szoftverrel rendelkezik. ahol a felhasználó létrehozhat szabványos profilokat vagy szabad módú profilokat, majd letöltheti a DH-200 BGA Rework állomás memóriájába, vagy elmentheti PC-re. Nagyon hamar befejezheti a mobiltelefon chip szintű javítását.
Leírás
2 az 1-ben fej érintőképernyős SMD Rework Station
1. A 2 az 1-ben fejes érintőképernyős SMD Rework Station termékjellemzői
1. Az első, második zóna túlmelegedés elleni védelemmel.
2. A ki- és forrasztás befejezése után riasztó. A gép vákuumszívóval van felszerelve
toll, amely megkönnyíti a BGA eltávolítását a kiforrasztás után.
3. Kis és közepes méretű felületre szerelhető eszközök (SMD) ki- és forrasztása: BGA, QFP, PLCC, MLF és
SOIC. Az alkatrész manuálisan eltávolítható a PCB-ről (tűs vagy vákuumfogó). A forrasztás előtt a
az alkatrészt megfelelően igazítani kell.
4. A második hőmérséklet a PCB-lemez különböző megjelenésének és összetevőinek megfelelően beállítható, megakadályozza
ütközés a nyomtatott áramköri lap alsó részeivel;

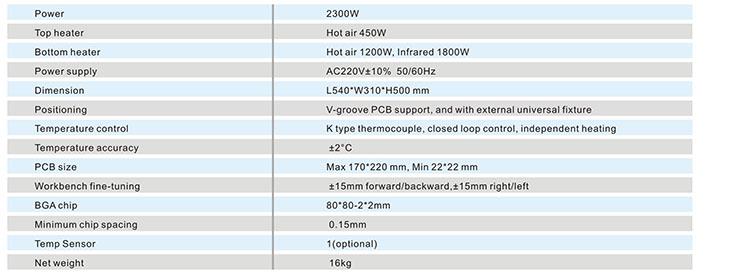

2. A 2 az 1-ben fejes érintőképernyős SMD Rework Station specifikációja

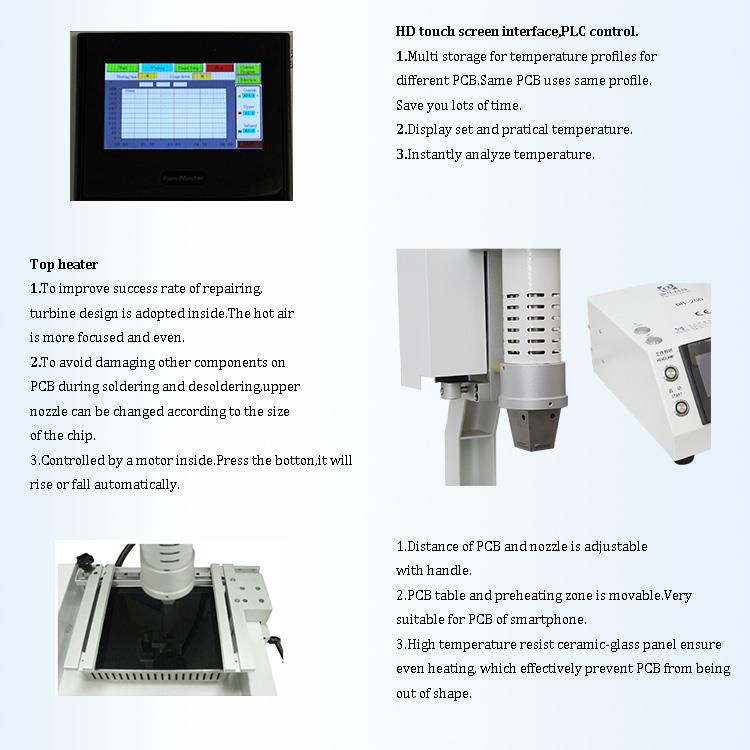

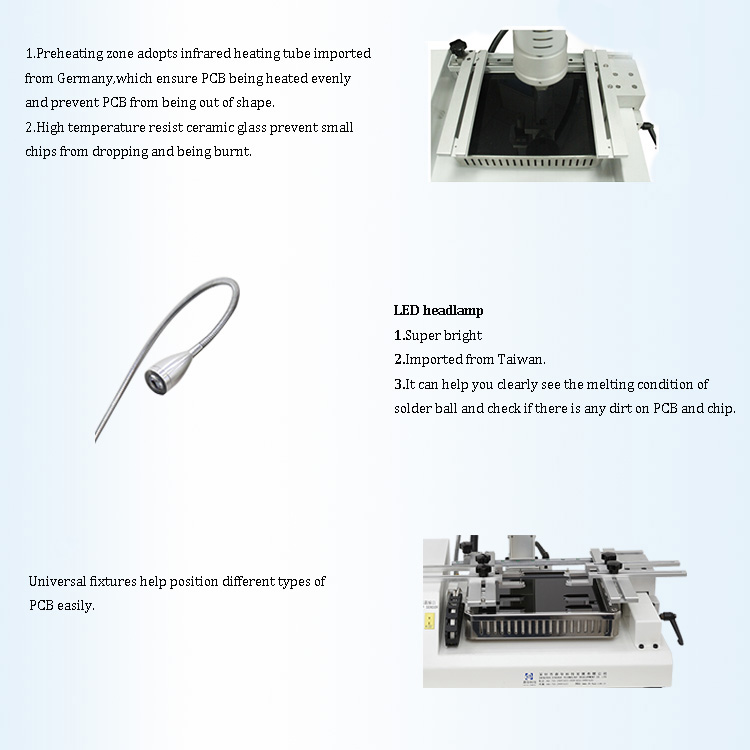

3. A 2 az 1-ben fejes érintőképernyős SMD Rework Station részletei
1.2 független fűtőelem (meleg levegő és infravörös);
2.HD digitális kijelző ;
3.HD érintőképernyős interfész, PLC vezérlés;
4. Led fényszóró ;
4. Miért válassza a 2 az 1-ben fejes érintőképernyős SMD átdolgozó állomásunkat?
5. A 2 az 1-ben fejes érintőképernyős SMD Rework Station tanúsítványa

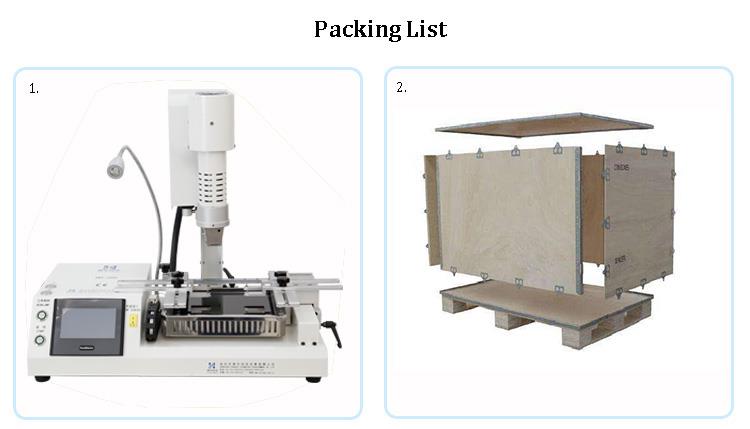

6. 2 az 1-ben fej érintőképernyős SMD Rework Station csomagolása és szállítása
7. Kapcsolódó ismeretek a 2 az 1-ben fej érintőképernyős SMD Rework Stationről
Mik az újraforrasztás folyamatai?
1, elkenő forrasztópaszta: bga golyó. A forrasztás minőségének biztosítása érdekében a felhordás előtt ellenőrizze, hogy a PCB párna nem poros-e
a forrasztópasztát. A forrasztópaszta felhordása előtt a legjobb, ha letöröljük a párnát. Tegye a PCB-t a szervizpultra és
használja az ecsetet, hogy túl sok forrasztópasztát vigyen fel az alátétek helyére, és bga-t a labda felszereléséhez. (Is
sok bevonat
rövidzárlathoz vezet. Ezzel szemben könnyű lesz levegővel hegeszteni. Ezért a forrasztópaszta bevonatnak kell lennie
egyenletesen túlarányos a por és szennyeződések eltávolítása érdekében a BGA forrasztógömbön. BGA labdaformázáshoz str-
fokozza a hegesztési eredményeket).
2. Szerelés: A BGA a PCB-re van szerelve; a selyemszita keretet pozícionálóként használják a BGA pad beigazításához
a NYÁK kártya padjával. Vegye figyelembe, hogy a BGA profilon lévő irányjelzést a PCB-re kell csatlakoztatni
tábla Kövesse az irányjelző táblákat, hogy elkerülje a BGA fordított irányát. Grafika és szöveg. Ugyanakkor amikor
a forrasztógolyó megolvasztva és hegesztve van, a forrasztási kötések közötti feszültség elkerülhetetlen önbeállási eredménnyel jár.
3, hegesztés: A sorrend a bontás rendjével. A nyomtatott áramköri lap BGA átdolgozó állomásra való elhelyezése biztosítja ezt
nincs hiba a BGA és a PCB kapcsolatában. Nem tudom bga ültetni a labdát. Alkalmazza a des-
öregedési hőmérsékleti görbét, és kattintson a hegesztésre. Folyamat. A melegítés befejeztével eltávolítható
aktív hűtés, és a javítás befejeződött.
