Automata forrasztógép ívhegesztés

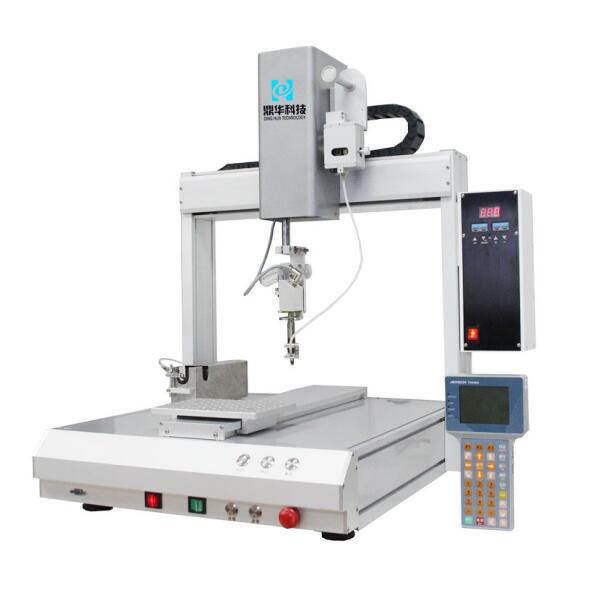

One Head one station automata forrasztógép.
Leírás
Egyfejű, egyállomásos automatikus forrasztórobot funkció
Egyszerű programozás, közvetlenül adja meg a forrasztási kötések koordinátáit,
A forrasztási kötések helyzete a tanítási dobozon látható, A tanítás
Az egyszerű műveleti módszerrel ellátott doboz a mozgás végét a forrasztási kötésekhez irányíthatja
pozíciós Többtengelyes függesztőmű-manipulátorok, mindegyik precíziós léptetőmotoros meghajtással és fejlett mozgásvezérléssel
algoritmusok, hatékonyan javítják a mozgás végének pozicionálási és ismétlési pontosságát (forrasztóhegy).
Rugalmas és változatos forrasztási módszer, támogatja a ponthegesztést, húzóhegesztést és ívhegesztést, minden folyamatot
A paramétereket a felhasználók maguk állíthatják be, hogy alkalmazkodjanak a különféle nehéz műveletekhez és mikroforrasztásokhoz
folyamat.
Modell | DH-HX100 | |
Axes | Négy tengelyes szinkron vezérlés
| |
Hatékony utazás | X | 500 mm |
Y | 400 mm | |
Z | 100 mm | |
R | ±360 fok | |
Platform rakodósúly | 10 kg | |
Max. Sebesség (PTP) | XY | 800mm/sec. |
z | 450mm/sec. | |
R | 360 fok/s. | |
Ismételje meg a pontosságot | X,Y | ±0,02 mm |
Z | ±0,02 mm | |
R | ±0,02 fok | |
Max. A szerelvény mérete | 450*400mm (X,Y) | |
Programozási készletek | 999 | |
Vezetési rendszer | 5-fázis léptetőmotor | |
Irányító rendszer | PLC+PID | |
Hőmérséklet szabályozási tartomány | 40-500 | |
A hőmérséklet szabályozás pontossága | ±2 fok | |
Fűtés riasztási tartománya | 2-99 | |
Ón adagoló mechanizmus | Egyetlen ón adagoló mechanizmus | |
A fűtés teljesítménye | 200w: keresztfűtés | |
Az ón adagolási sebessége | ０–50 mm/s | |
Bádog Huzal átmérője | Φ0.3-Φ1.2 | |
Riasztó állapot | Ha az ónhuzal elszakad vagy eltömődött, a fűtés riaszt | |
Berendezés mérete (mm) | L680*W700*H830mm | |
Erő | AC220V±10% 50/60Hz 450VA | |
Levegő nyomás | 0.4-0.8Mpa | |
Relatív páratartalom | 20-95% | |
Relatív hőmérséklet | -10-40 fok | |
Nettó tömeg | 80 kg |

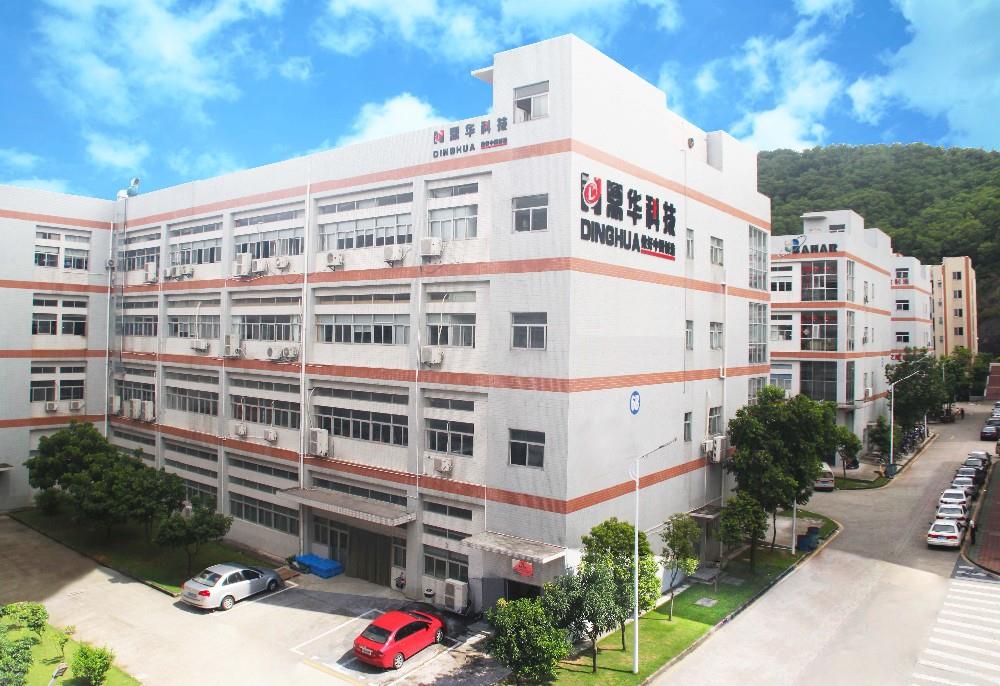

Cégünk
