Érintőképernyős számítógép BGA Rework Station
Érintőképernyős számítógép BGA Rework Station 1. A DH-D1 érintőképernyős számítógép bga átdolgozó állomásának termékleírása Nagy pontosságú k-típusú hőelemes zárt hurkú vezérléssel és PID automatikus hőmérséklet kompenzációs rendszerrel, hőmérséklet modullal és intelligens vezérlőegységgel, a BGA Rework Stationünkkel. ..
Leírás

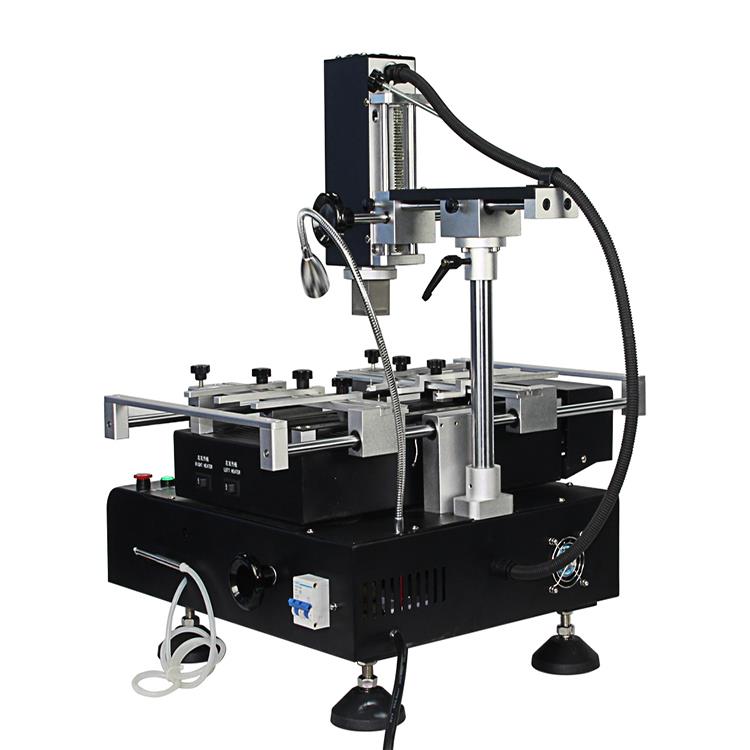

1. Érintőképernyős számítógép bga rework station DH-D1 termékleírása
A nagy pontosságú k-típusú hőelemes zárt hurkú vezérléssel és a PID automatikus hőmérséklet-kompenzációs rendszerrel, a hőmérséklet-modullal és az intelligens vezérlőegységgel a DH-D1 BGA Rework Stationünk ±2 fokos pontos hőmérséklet-eltérést tesz lehetővé. Eközben a külső hőmérsékletmérő csatlakozó lehetővé teszi a hőmérséklet diktálását és a valós idejű pontos elemzést.
2. A DH-D1 érintőképernyős számítógép bga átdolgozó állomásának termékleírása
| Hatalom | 4800W |
| Felső fűtés | Forró levegő 800W |
| Alsó fűtés | Meleg levegő 1200W, infravörös 2700W |
| Tápegység | AC220V+10%, 50/60HZ |
| Méret | L 560*Sz650*Ma580 mm |
| Elhelyezés | N-hornyú PCB-tartó és külső univerzális rögzítéssel |
| Hőmérséklet szabályozás | K típusú hőelem, zárt hurkú szabályozás, független fűtés |
| Hőmérséklet pontosság | ±2 fok |
| PCB méret | Max 420*400 mm, min. 22*22 mm |
| Munkaasztal finomhangolása | ±15 mm előre/hátra +15 mm jobbra/balra |
| BGA chip | 2*2 - 80*80 mm |
| Minimális forgácstávolság | 0,15 mm |
| Hőmérséklet érzékelő | 1 (nem kötelező) |
| Nettó súly | 31 kg |
3. A DH-D1 érintőképernyős számítógép bga átdolgozó állomás termékjellemzői
A humanizált kialakítás megkönnyíti a gép kezelését. Általában egy dolgozó 10 perc alatt megtanulja használni. Nincsenek speciális szakmai tapasztalatok vagy készségekszükséges, ami idő- és energiatakarékos cége számára.
Alkalmas különféle típusú, bármilyen méretű NYÁK-hoz.
A kiváló anyagok garantálják a hosszú élettartamot. A keresztáramú, felső és alsó hűtőventilátor automatikusan hűti a gépet
amint a fűtési folyamat befejeződött,ami hatékonyan megakadályozza a gép elhasználódását és öregedését.{0}}A fűtési rendszerre év garanciát vállalunk.
Élethosszig tartó korlátlan technikai támogatást és ingyenes képzést kínálnak.

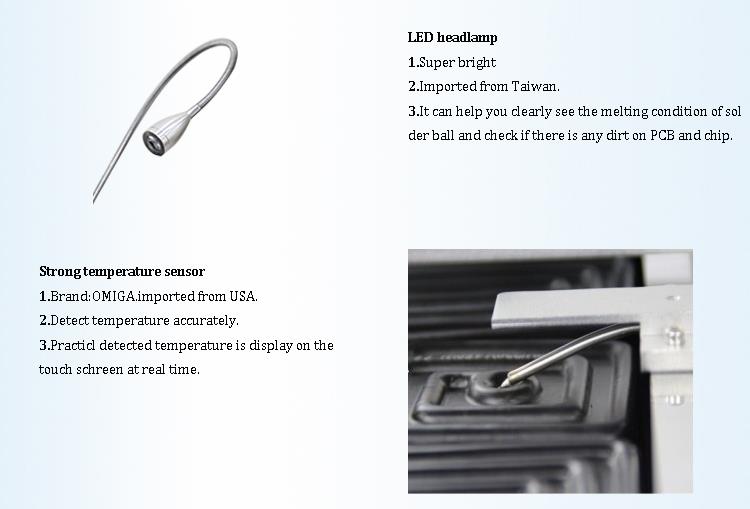

A szuperfényes LED-es fényszórót a tajvani vezető gyártótól importálják. Segítségével tisztán láthatja a forrasztógolyó olvadási állapotát, és ellenőrizheti, hogy van-evan-e szennyeződés a PCB-n és a chipen.
Bármilyen vészhelyzet esetén van Vészleállás.
4. A DH-D1 érintőképernyős számítógép bga átdolgozó állomásának termékleírásai
5. Miért válassza az érintőképernyős számítógép bga átdolgozó állomását DH-D1

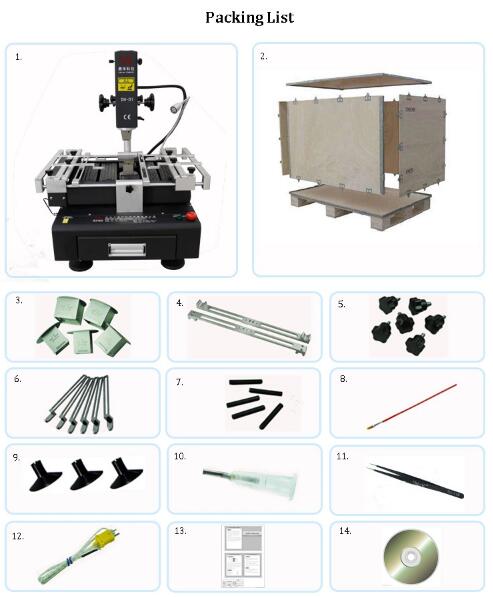

6. Csomagolás, érintőképernyős számítógép bga átdolgozó állomás DH-D1 szállítása
7. Kapcsolódó ismeretek a BGA-ról
BGA CHIP ELHELYEZÉSI ÉS ÚTVONALÍTÁSI SZABÁLY
A BGA egy gyakran használt komponens a PCB-n, általában CPU, NORTH BRIDGE, SOUTH BRIDGE, AGP CHIP, CARD BUS CHIP, stb. Ezek többsége bga típusú csomagolásban van. Röviden, a nagyfrekvenciás jelek és speciális jelek 80%-a Húzza ki ezt a típusú csomagot. Ezért a BGA-csomag útválasztásának módja nagy hatással lesz a fontos jelekre.
A BGA-t általában körülvevő kis részek fontosságuk szerint több kategóriába sorolhatók
bérlettel.
Óra terminál RC áramkör.
csillapítás (soros ellenállásban, banktípusban jelenik meg; például memóriabusz jel)
EMI RC áramkör (csillapításban jelenik meg, C, húzási magasság stílusban; pl. USB jel).
Egyéb speciális áramkörök (különböző CHIP-nek megfelelően hozzáadott speciális áramkörök; például a CPU hőmérséklet-érzékelő áramköre).
Kis teljesítményáramkör-csoport, legfeljebb 40 mil (C, L, R stb. formájában; ez a fajta áramkör gyakran megjelenik az AGP CHIP vagy az AGP funkcióval rendelkező CHIP közelében, és a különböző teljesítménycsoportokat R, L választja el).
Húzza alacsonyra R, C.
Általános kis áramköri csoport (R, C, Q, U stb. betűkkel jelenik meg; nincs nyomkövetési követelmény).
R húzási magasság, RP.
Az 1-6-elem áramkör általában az elhelyezés középpontjában áll, és a lehető legközelebb kell elhelyezni a BGA-hoz, ami különleges bánásmódot igényel. A hetedik kör fontossága a második, de ez is közelebb kerül a BGA-hoz. A 8, 9 egy általános áramkör, amelyhez tartozik a jel csatlakoztatható.
A fenti BGA közelében lévő apró alkatrészek fontosságához képest a ROUTING követelményei a következők:
by pass =>Ha ugyanazon az oldalon van, mint a CHIP, közvetlenül a CHIP érintkezőn keresztül csatlakozik a by pass-hoz, majd passzosan a síkhoz való kihúzáshoz; Ha eltér a CHIP-től, ugyanazt megoszthatja a BGA VCC és GND érintkezőivel. 100 mil.
Clock terminal RC circuit =>Kábelszélesség, vezetéktávolság, vezetékhossz vagy csomag GND; Legyen a nyomvonalak a lehető legrövidebbek és simábbak, ne keresztezzék a VCC-elválasztókat.
Damping =>A vezeték szélessége, sortávolsága, sorhossza és csoportosítási nyomai; a nyomoknak a lehető legrövidebbnek és legsimábbnak kell lenniük, és egy nyomkészletnek kell lennienem keverhető más jelekkel..
EMI RC Circuits =>Kábelszélesség, sortávolság, párhuzamos huzalozás, csomag GND és egyéb követelmények; megrendelői igények szerint teljesítve.
Other special circuits =>A vezetékszélesség, a csomag GND vagy a nyomtávolság követelményei; megrendelői igények szerint teljesítve.
40milthe following small power circuit group =>Kábelszélesség és egyéb igények; A lehető legteljesebb mértékben töltse ki a felületi réteget a teljes megőrzés érdekébenbelső teret a jelvezeték számára, és próbálja meg elkerülni a tápjel áthaladását a rétegeken
a BGA területen, szükségtelen interferenciát okozva.
Pull low R, C =>Nincsenek különleges követelmények; sima vonalak.
General small circuit group =>Nincsenek különleges követelmények; sima vonalak.
Pull height R,RP =>Nincsenek különleges követelmények; sima vonalak.
