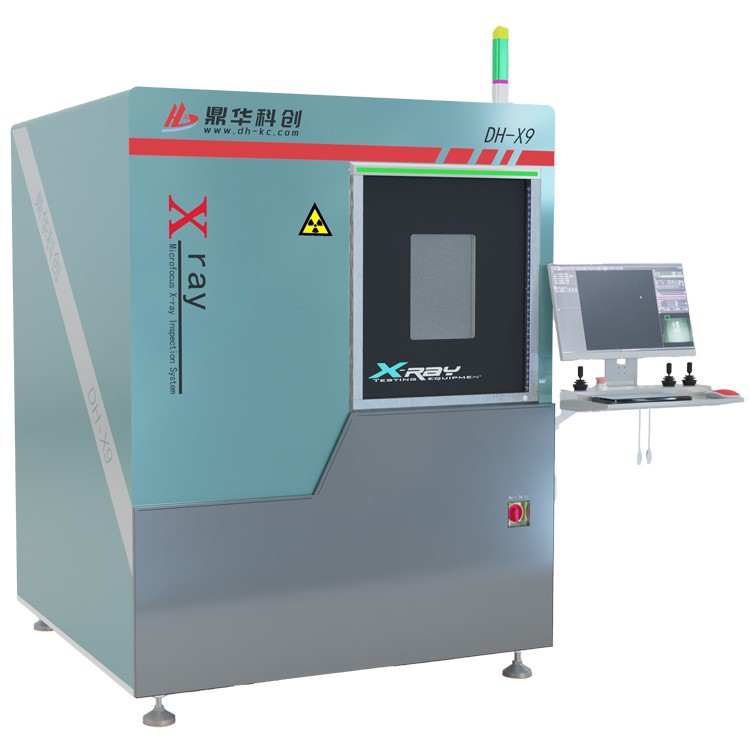

Xray ellenőrző rendszer
A betöltő platform 360º-os elforgatható, a képérzékelője 60 ° -on megdönthető, a röntgenforrás által elfogadott zárt fényű cső, amelyet Mobileauto, Semiconduct és LED-észlelés stb.
Leírás
A XRay ellenőrző gépe segít jobb minőségben elérni
A Dinghua Technology a legfejlettebb berendezéseket és technológiákat használja a legmagasabb szintű minőség és pontosság biztosítása érdekében. A röntgenfelügyeleti rendszereink számos iparág számára alkalmasak, beleértve az autóipari, elektronika, autóipari és félvezető. Az autóiparban és az ipari ágazatban a röntgenfelügyeleti rendszereket használják olyan alkatrészek hibáinak észlelésére, mint például a légzsák, a sajtológép, a fém alkatrészek, az alumínium alkatrészek stb. Ezekben az iparágakban rendszereink észlelik az elektronikus alkatrészek hibáit, a PCB-k, a kondenzátorok és az IC chips. Az alumínium alkatrészek repedései, sajtolása stb.
A röntgenfelügyeleti rendszerek egyik előnye, hogy nem romboló, vagyis nem károsítjuk a tesztelt terméket. Ez időt takarít meg, mivel a hibás alkatrészek gyorsan azonosíthatók és cserélhetők, mielőtt problémákat okoznának.
A Xray ellenőrző gép paraméterei
|
Gép állapota |
Röntgencső |
|||
|
Tápegység: |
AC220V 10A |
Röntgencső típusa: |
zárt |
|
|
Teljesítmény: |
1,9 kW |
Jelenlegi: |
200ɥA |
|
|
Ajtónyílás: |
módszer |
Feszültség: |
90KV -130 kv |
|
|
Detektálási módszer: |
offline |
Fókuszméret: |
5um |
|
|
Dimenzió: |
1475 × 1465 × 1930 mm |
Geometriai nagyítás: |
300 -szor |
|
|
Súly: |
Kb. |
Hűtési módszer: |
léghűtés |
|
|
Képalkotó rendszer |
||||
|
Hatékony képalkotó terület: |
130 × 130 mm |
Sugárzási tolerancia: |
10000 Gy |
|
|
Pixel mátrix: |
1536 ×1536 |
Méret: |
176 ×176 ×47 |
|
|
Pixel méret: |
85µm |
Detektor: |
Új TFT |
|
|
Térbeli felbontás: |
5,8 llp\/mm |
Üzemi hőmérséklet: |
10-40 fok |
|
sikeres esetek
Válassza ki a legmegfelelőbb rendszert.
IC aranyhuzal
Megvizsgált aranyhuzalok, látva minden huzal pontos, nem rövid vagy törött.

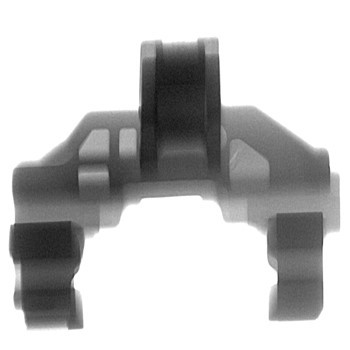

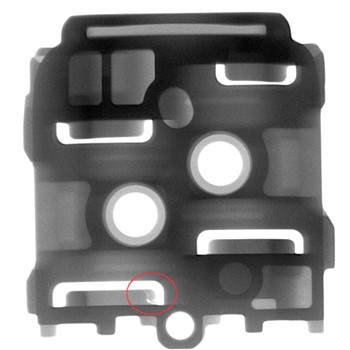

Fém alkatrészek
Az elektronika termékeinek egy acélrészén eltűnik egy szög
Fém zsanérok
Ezt ezreket hajtogatják, amikor egy mobiltelefonba szerelnek,
Meg kell vizsgálnia, hogy ne legyen repedés vagy hiba.
LED -chip
A buborékok rövid ellenőrzéséhez győződjön meg arról, hogy megfelel -e a használati szabványnak.

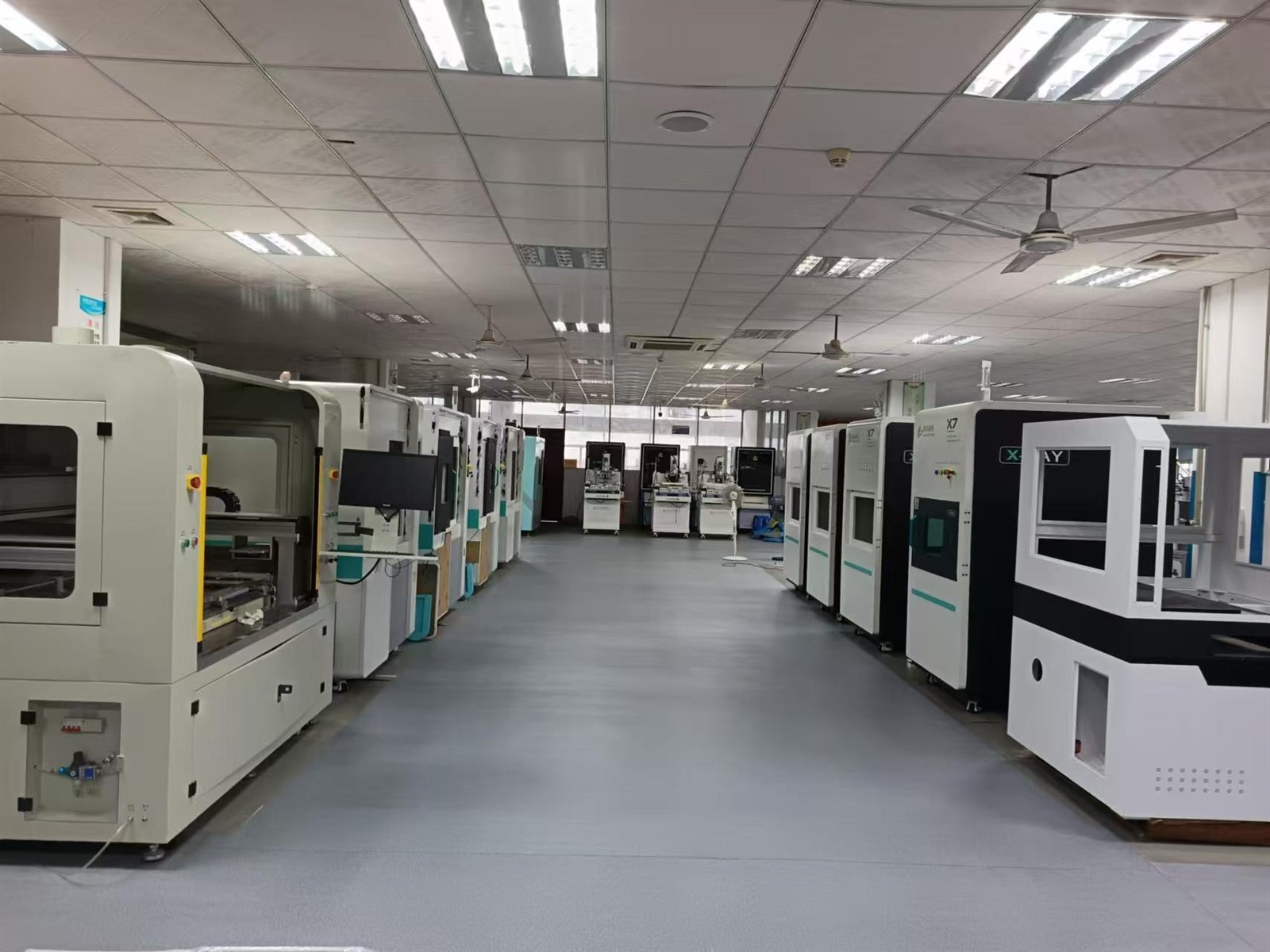

Gyárunk és Quipmentünk
Ön-R & D és gyártás Kínában
Gyakran feltett kérdéseket
Ha nincs válaszod, kérjük, vegye fel velünk a kapcsolatot
Mi az a röntgen-ellenőrzés és hogyan működik?
+
-
A röntgen-ellenőrzés az elektromágneses sugárzást használó nem roncsolás nélküli tesztelés módszere
Áthatol egy tárgyat, és képeket hoz létre a belső szerkezetéről. A PCB összefüggésében,
A röntgenfelügyeleti gépek láthatatlan rejtett funkciókat fedhetnek fel az áramköri táblákon
szabad szemmel. Persze, más tárgyak, például alumínium alkatrészek, tésztás és disznó alkatrészek
ellenőrizhető is.
Milyen előnyei vannak a PCB röntgen-ellenőrzésének?
+
-
A röntgenfelügyeleti gépek számos előnyt biztosítanak a PCB-k számára. Először is biztosítják a módját, hogy megjelenítsék az alkatrészeket és a nyomvonalakat a PCB felülete alatt; Ez segít megerősíteni az alkatrész belső csatlakozását és felismerni a hibákat.
Másodszor, a röntgenfelügyeleti gépek gyorsan és pontosan ellenőrizhetik a PCB-ket, ezáltal megtakarítva a költségeket, az időt és az erőforrásokat a gyártók számára.
Végül, a röntgenfelügyelő gépek számos hibát észlelhetnek, beleértve a repedéseket, az üregeket és a hegesztési problémákat, csökkenthetik a termék meghibásodásának kockázatát.
Milyen típusú hibákat észlelhet a röntgenfelvétel?
+
-
A röntgenfelügyeleti gépek azonosíthatják a PCB-k számos hibáját, beleértve a forrasztási ízületekben lévő üregeket, az alkatrészek kifejlesztett repedéseit, a vezetékeket felemelték, és az áramkörök eltörtek. Felismerhetik az alulteljesítményt, az alkatrészek jelenlétét és ellenőrzését, a huzalkötési problémákat és a hamisított alkatrészeket is.
A röntgenfelügyelet észlelheti a hamis alkatrészeket?
+
-
Igen, a röntgen-ellenőrzés segíthet azonosítani a hamisított alkatrészeket. Különböző alkatrészek, az elektromos tulajdonságok, az anyagösszetétel és a méretek a valódi komponensekhez képest röntgenképek segítségével észlelhetők.
Melyek a röntgenvizsgálat korlátai?
+
-
A röntgenvizsgálat nem bolondbiztos módszer, és rendelkezik a korlátaival. Nem tudja felismerni az összetevőben belüli hibákat
Fejlettebb módszerek, például 3D röntgen vagy CT-szkennelések felhasználásával. Ezenkívül a röntgenfelügyelő gép felbontása szintén korlátozott lehet, ami nem segíthet az alkatrészek elemzésében.
