Automata optikai BGA reballing gép

Automata optikai bga reballozó gép

Az automatikus optikai bga újragolyós gép bevezetésének terméke

A BGA átdolgozó állomás egy automatikus HD monitor képernyővel (15 hüvelyk), importált optikai CCD lencsével az igazításhoz,

és pontosan szabályozza a hőmérsékletet és az időt ipari számítógép.

Automatikus optikai bga reballozó gép termékparamétere

A termék jellemzői és alkalmazása az automatikus optikai bga reballing gép

Beágyazott ipari PC, Digitális rendszerbeállítás, Három független fűtési zóna, Panasonic CCD kamerarendszer,

HD érintőképernyős társalgási felület, PLC vezérlés, Többfunkciós integrált vezérlés, Emberi szerkezet kialakítása,

Összecsukható optikai lencse, opcionális szám, tárolja és válassza ki a hőmérsékleti profilt.

2. Két üzemmód a rendszerben: Auto/manuális. Auto mód: automatikus forrasztás/kiforrasztás bga gombbal. Kézi mód:

Manuális fel/le felső fej a bga forrasztásához/kiforrasztásához joystickkal. Mindkét mód kombinálható optikai igazítással és

lézeres pozicionálás a folyamat befejezéséhez. Eközben a beépített vákuum kényelmesen fel tudja venni a bga chipet.

3. Többfunkciós funkciók: "gyors pozicionálásg", "tartási hőmérséklet", "nyomásérzékelő", "azonnali hőmérséklet-elemzés", "hangos figyelmeztetés"

melegítés előtt", "HD vizuális optikai igazítás", "Nagyon precíz hőmérséklet-szabályozás, nagy javítási sebesség, nagy stabilitás" stb.

4. Nagy pontosságú k-típusú hőelemes zárt hurkú vezérlés és PID automatikus hőmérséklet kompenzációs rendszer, PLC-vel és

hőmérsékleti modul és intelligens vezérlőegység, amely lehetővé teszi a ±2 fokos pontos hőmérséklet-eltérést. Eközben a külső hőmérséklet

A mérőcsatlakozó lehetővé teszi a hőmérséklet diktálását és a valós idejű hőmérsékleti görbe pontos elemzését.

5. Lézeres pozicionálás: segítsen gyorsan elhelyezni a PCB-t a középső ponton, és az "5 pontos támaszponttal" kényelmesebb és pontosabb.

6. A mozgatható univerzális rögzítés megakadályozza, hogy a NYÁK megsérüljön a peremrészen, mindenféle NYÁK javításra alkalmas.

7. Nagy teljesítményű LED lámpa a munkavégzés fényerejének biztosításához, és különböző méretű mágneses fúvókákkal, titánötvözet anyaggal, könnyű

cserélje ki és telepítse, soha ne deformálódjon és rozsdás legyen.

8. 6-8 szegmens hőmérséklete beállítható felső fűtéshez és alacsonyabb fűtéshez (legfeljebb 16 szegmens). 50,000 hőmérsékleti görbék csoportja

tárolható, amely számozható, módosítható és bármikor alkalmazható különböző BGA szerint. Görbe elemzés, beállítás és beállítás

érintőképernyőn is elérhetők.

9. Hangos figyelmeztetéssel 5-10 másodperccel a fűtés befejezése előtt: emlékeztesse a kezelőt, hogy időben vegye fel a bga chipet. Fűtés után a hűtőventilátor működésbe lép

automatikusan működik, amikor a hőmérséklet szobahőmérsékletre hűl (<45℃ ), cooling system will stop automatic to prevent the heater

az öregedéstől.

10.CE tanúsítás jóváhagyása. Kettős védelem: túlmelegedés elleni védelem plusz vészleállító funkció.

A termék részleteiautomata optikai bga reballozó gép

BGA átdolgozó állomás optikai CCD lencséje

Vákuumos toll beépített felső fúvóka

2 az 1-ben kialakítás chip cseréhez ill

kényelmesen és precízen felvehető, a vákuumtollba szerelt érzékelőelem is,

Amikor lefelé fut, érintse meg a PCB-t vagy bármely blokkot, azonnal leáll, így a PCB védhető.

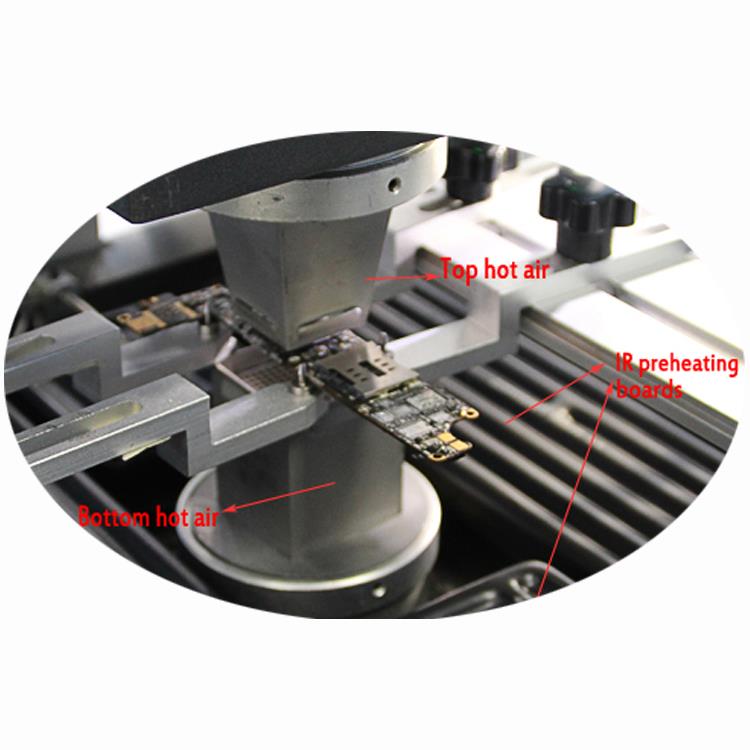

Független fűtőtestek

Felső meleglevegős fűtőelem, alsó hőlevegő-halló és infravörös előmelegítő zóna, kisméretű jégjavításkor, megfelelő kis fúvókák,

és az IR előmelegítés kikapcsolható.

3 mikrométer a PCB és a chip beállításához

Felső mikrométer forgácsszög beállításához, max 60 fokban elforgatható, alsó 2 mikrométer,az egyik az

A PCB balra vagy jobbra mozgott, az egyik a balra vagy jobbra mozgatott PCB-hez való, a finomhangolás 15 mm.

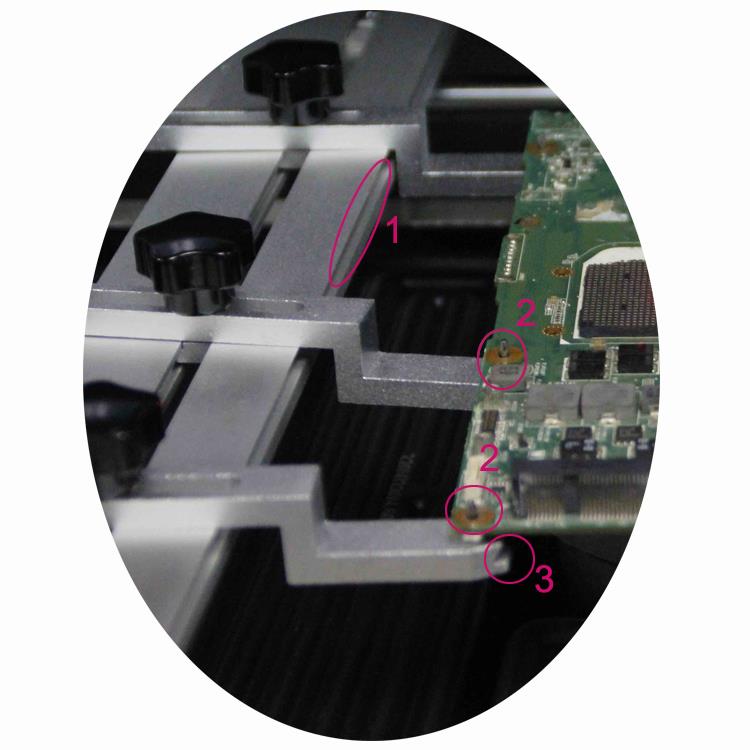

Univerzális rögzítő NYÁK-hoz

1"V" horony szabályos élű PCB-hez

2"vékony hegyű" a szabálytalan élű NYÁK-ban lévő lyukakhoz

3. Krokodilcsipesz bármilyen formájú PCB-hez

Ipari számítógép a BGA átdolgozó állomás hőmérséklet- és időszabályozására

Ez egy ipari számítógép érintőképernyője, amelyen a hőmérséklet és az idő beállítható. PID valós idejű fogási hőmérséklet

és kalibrálni, és szinte semmilyen hőfakulást nem okoz az első 5 évben, mindkettő valóra válthatja a magas sikerességi rátát.

Automata optikai bga reballozó gép minősítésének terméke

A gépeket Európában, Amerikában, Délkelet-Ázsiában, Ázsiában stb. értékesítették.

Részt vesz a kantoni vásáron évente 2 alkalommal, 1 alkalommal a tengerentúlon 1 évig, például Dubaiban, Bangalore-ban és Berlinben stb.

Szállítási és szállítási szolgáltatásnak,-nekautomata optikai bga reballozó gép

Szállítás előtt: A gép legalább 24 órán keresztül rezegni fog a teszteléshez, ezután hagyja folyamatosan 12 órán át működni,

majd rétegelt lemez dobozba csomagolva, így ha sürgősen gépet szeretne beszerezni, kérjük, hogy a szállítás előtt 2 munkanappal rendelje meg.

Szállítás után: nyomkövetési szám megadása és valós idejű szállítási adatok jelentése, amint a gépek megérkeztek,

az értékesítés utáni mérnök útmutatást ad a telepítéshez és használathoz stb.

GYIK az automatikus optikai bga reballing gépről

1. K: Meg tudja javítani a Macbookot, a mobiltelefont és a játékkonzolt stb.

V: Természetesen nem csak ezeket tudja megjavítani, hanem másokat is, például felső set-boxot, TV-t, légkondicionálót és így tovább.

2. K: Ez egy automatikus BGA átdolgozó állomás?

V: Igen, az, nem számít, hogy mikor forraszt vagy leforraszt, megteheti

automatikusan működnek.

3. K: Tele van az IR BGA átdolgozó állomás?

V: Nem, 2* meleglevegős fűtőtest és 1 infravörös előmelegítő terület van.

4. K: Hogyan működhetek?

V: Amikor a gépet megkapta, csak vegye ki a dobozból, és dugja be (tápellátás),

Válassza ki a hőmérsékleti profilt, vagy állítson be egy hőmérsékleti profilt, majd dolgozzon.

Az automatikus optikai bga reballing gép legfrissebb hírei

ELJÁRÁS

A megfelelő bevonateltávolítási eljárás meghatározásához először a bevonatot kell azonosítani. Az eredeti gyártás során

az adott bevonat általában ismert. Következésképpen a bevonat eltávolítási módszerek általában meghatározhatók és a

ismert bevonatokat használnak.

Ha a bevonat azonosítása nem áll rendelkezésre, egyszerű megfigyelés és tesztelés segít a bevonat jellemzőinek azonosításában

hogy meg lehessen határozni a megfelelő eltávolítási eljárást.

JEGYZET

A bevonóanyag általános vagy kereskedelmi azonosítása nem szükséges a bevonat eltávolításához.

1.Keménység

Áthatolási teszt nem kritikus területen a relatív keménység meghatározására. Minél keményebb a bevonat, annál alkalmasabb a tiszta csiszolóanyaghoz

technikák. Minél lágyabb és gumiszerűbb a bevonat, annál alkalmasabb a kefe eltávolítási eljárásokra.

VIGYÁZAT

A koptatási műveletek elektrosztatikus töltéseket generálhatnak

2. Átláthatóság

Nyilvánvalóan az átlátszó bevonatok általában alkalmasabbak eltávolításra, mint az átlátszatlan típusúak. Átlátszóval használt eltávolítási módszerek

a bevonatoknak sokkal jobban ellenőrizhetőnek kell lenniük, és kevésbé érzékenyeknek kell lenniük a fedett alkatrészek és a nyomtatott táblafelületek károsodására és

általában lassabbak.

3. Oldhatóság

Tesztelje a bevonat oldhatósági jellemzőit nem kritikus területen triklór-etánnal, xilollal vagy más alacsony toxicitású oldószerrel

és enyhe aktivitás.

VIGYÁZAT

A nyomtatott táblákat nem szabad erős oldószerekbe meríteni.

4. Termikus eltávolítás

Használjon szabályozott fűtésű és vágóél nélküli termikus elválasztó eszközt annak meghatározására, hogy a bevonat termikusan alkalmazható-e

eltávolították. Kezdje alacsony hőmérséklettel, kb. 100 °C (210 °F), és növelje a hőmérsékletet, amíg a bevonat el nem távolodik.

Ha a bevonat kifolyik vagy felgyülemlik, akkor túl meleg van, vagy a bevonat nem

termikus eltávolításra alkalmas.

VIGYÁZAT

Ne lépje túl az alkatrészek maximális tárolási hőmérsékletét vagy egyéb korlátozásokat.

5. Csupaszíthatóság

Óvatosan vágja fel a bevonatot éles pengével egy nem kritikus területen, és próbálja meg leválni a felületről, hogy meghatározza.

ha ez a módszer megvalósítható. A bevonóanyagok tapadása miatt,

A kémiai segédanyagok nélküli lehúzható technikák általában nagyon korlátozottak.

6. Vastagság

Vizuálisan határozza meg, hogy a bevonat vastag vagy vékony. A vékony bevonatok éles komponensek körvonalait mutatják, és nincsenek csíkok

míg a vastag bevonatok csökkentik az éles komponensek körvonalait, és az alkatrész vagy az ólom pontjain nagyvonalú szeleteket mutatnak

metszéspontja a nyomtatott táblával. A vastag bevonatok általában kétlépéses eltávolítási módszert igényelnek a felület elkerülése érdekében

a tábla sérülése. Először csökkentse a vastag bevonatot vékonyra, majd használjon tiszta koptató módszereket az eléréshez

a tábla felülete.
