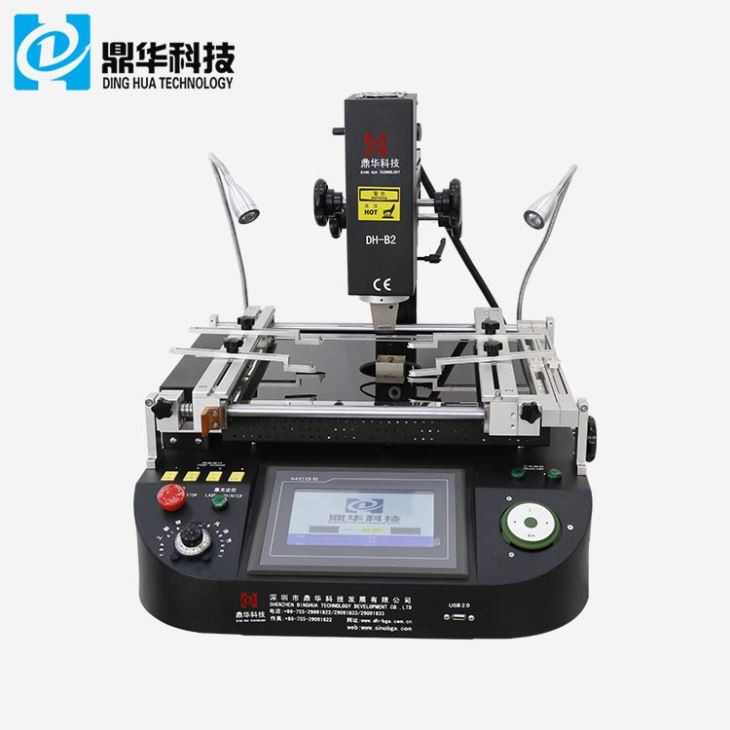

lézeres állású érintőképernyős bga átdolgozó gép
Eredetileg a Shenzhen Dinghua Technology fejlesztette ki. A DH-B2 tökéletes megoldás a BGA átdolgozására. Ez egy egyszerű, gyors és olcsó technika a BGA újragolyózásához néhány és több ezer közötti mennyiségben. A rendelkezésre álló minták széles választéka a DH-B2 BGA átdolgozó állomást vonzó és rugalmas megoldássá teszi a BGA újragolyózási követelményekhez. A tipikus alkalmazások közé tartozik a chip szintű javítás és a BGA alkatrészek újragolyózása.
Leírás
1. Az L termék jellemzőiaserPostionTJajSképernyőBGA ReworkMachine
1. Három egymástól függetlenül működő fűtési terület egyedi kialakítása a hőmérséklet pontosabb szabályozása érdekében.
2. Az első/második hőmérsékleti területek egymástól függetlenül fűtenek, amely 8 emelkedő hőmérsékleti szegmenst és 8 szegmenst tud felállítani
állandó hőmérsékletű szegmenseket szabályozni. Egyszerre 10 hőmérsékleti görbe csoportot tud menteni.
3. A harmadik terület távoli infravörös fűtőt használ az előmelegítéshez és a hőmérséklet független szabályozásához, így a PCB
teljesen előmelegíthető a kiforrasztási folyamat során, és deformációmentes lehet.
4. Válassza az importált nagy pontosságú K-szenzort és a zárt hurkát a fel/le hőmérséklet pontos érzékeléséhez.
2.Leírás of LaserPostionTJajSképernyőBGA ReworkMachine
| Hatalom | 4800W |
| Felső fűtés | Forró levegő 800W |
| Alsó fűtés | Meleg levegő 1200W, infravörös 2700W |
| Tápegység | AC220V+10% 50160Hz |
| Dimenzió | L800*W900*H750 mm |
| Elhelyezés | V-hornyú PCB-tartó, és külső univerzális rögzítéssel |
| Hőmérséklet szabályozás | K típusú hőelem, zárt hurkú szabályozás, független fűtés |
| Hőmérséklet pontosság | ±2 fok |
| PCB méret | Max450:500 mm.Min. 20*20 mm |
| Munkaasztal finomhangolás | ±15mm előre/hátra, ±15mm jobbra/balra |
| BGAchip | 80 *80-1*1 mm |
| Minimális forgácstávolság | 0,15 mm |
| Hőmérséklet érzékelő | 4 (nem kötelező) |
| Nettó tömeg | 36 kg |

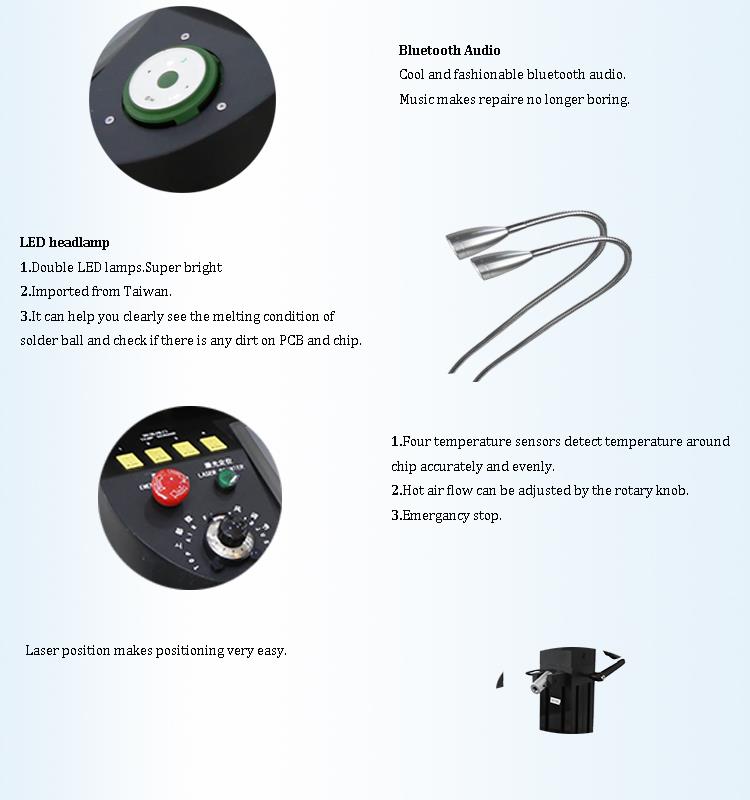

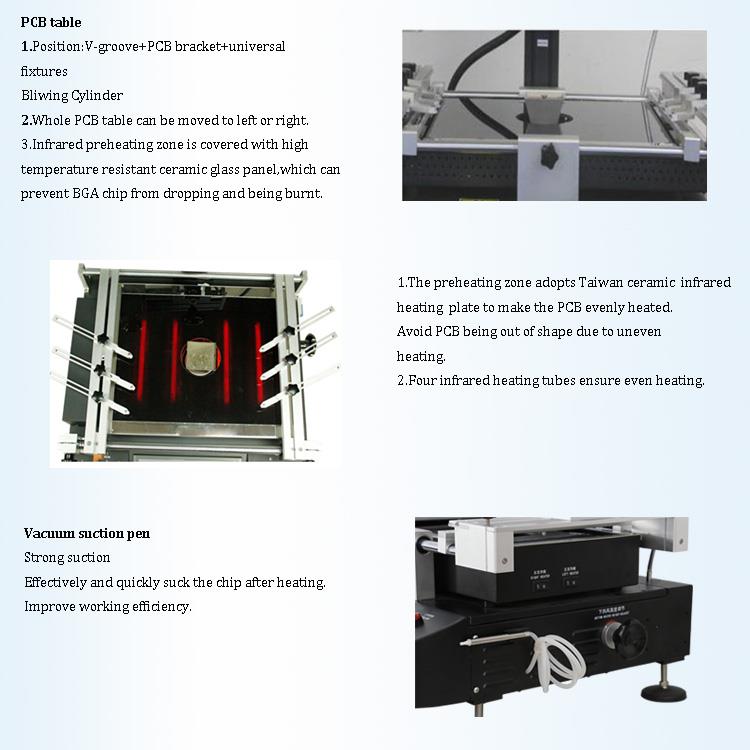

3.Részletek of LaserPostionTJajSképernyőBGA ReworkMachine
1. HD érintőképernyős interfész;
2. Három független fűtőtest ( meleg levegő és infravörös ) ;
3. Vákuumos toll;
4.Led fényszóró.
4.Miért válassza a miénket LaserPostionTJajSképernyőBGA ReworkMfáj?
5.Bizonyítvány

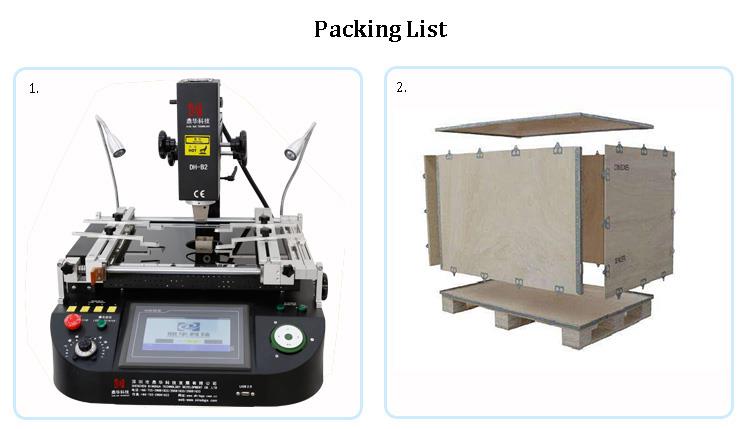

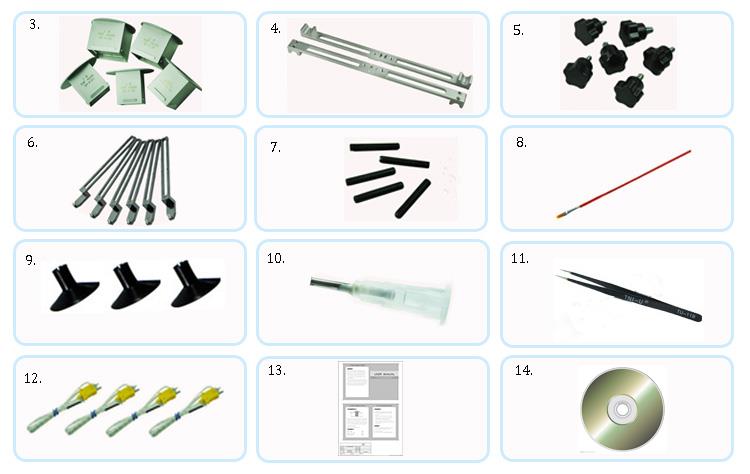

6.Csomagolás és Szállítás
7. Videó a BGA átdolgozó DH-B2 állomásáról:
8. Kapcsolódó ismeretek
A forgácsszárítás általános folyamata
- A vákuumcsomagolt forgácsot nem kell szárítani.
- Ha a vákuumcsomagolt chipet kicsomagolják, és a csomagban lévő páratartalom-jelző kártya 20%-nál nagyobb relatív páratartalmat mutat, sütést kell végezni.
- A vákuumcsomagolás kicsomagolása után, ha a forgács több mint 72 órán keresztül levegőnek van kitéve, meg kell szárítani.
- A még nem használt, vagy a fejlesztők által nem használt, nem vákuumcsomagolt IC-ket meg kell szárítani, ha még nem száradtak meg.
- A szárítógép hőmérséklet- és páratartalom-szabályozóját 10%-ra kell állítani, a szárítási idő pedig legalább 48 óra. A tényleges páratartalomnak 20%-nál kisebbnek kell lennie, ami normálisnak tekinthető.
Chipsütés általános folyamata
- Lezárt állapotban az alkatrész eltarthatósága december (megjegyzés: ez egy adott hónapra vagy eltarthatósági időtartamra utalhat, de az eredeti szövegben nem egyértelmű).
- A lezárt csomagolás felnyitása után az alkatrészek a visszafolyó kemencében maradhatnak 30 foknál alacsonyabb hőmérsékleten és 60% relatív páratartalomnál.
- A lezárt csomagolás felnyitása után, ha nincs gyártásban, az alkatrészeket azonnal 20% relatív páratartalom alatti szárítódobozban kell tárolni.
- A sütésre a következő esetekben van szükség (LEVER2 és magasabb nedvességtartalmú anyagokra vonatkozik):
- A csomagolás kinyitásakor ellenőrizze a páratartalom-jelző kártyát szobahőmérsékleten. Ha a páratartalom 20% felett van, sütni kell.
- Ha az alkatrészek a csomagolás felbontása után a táblázatban feltüntetett határértékeket meghaladó ideig kimaradnak, és nincs hegesztendő alkatrész.
- Ha a csomagolás felnyitása után az alkatrészeket nem tárolják száraz dobozban, ahol szükség szerint kevesebb, mint 20% relatív páratartalom.
- Ha az alkatrészek a lezárás dátumától számított egy évnél régebbiek.
5. Sütési idő:
- Alacsony hőmérsékletű sütőben 40 ± 5 fokon (5% relatív páratartalom alatt) 192 órán át sütjük.
- Alternatív megoldásként 125 ± 5 fokos sütőben 24 órán át sütjük.
