CCD kamera optikai BGA reballing gép
Optikai CCD kamera BGA reballing gép Automata BGA/SMT átdolgozó állomás, nagy IR előmelegítési területtel akár 430*480mm-ig, mint például a TV, légkondicionáló és hűtőszekrény stb. javítható, továbbá a teljesen automatikus chip adagoló nagyon intelligens . Az optikai CCD kamera termékparamétere...
Leírás
Optikai CCD kamera BGA reballing gép
Automatikus BGA/SMT átdolgozó állomás, nagy infravörös előmelegítési területtel akár 430*480mm-ig, mint például a TV,
klíma és hűtő stb javítható, a teljesen automata forgács adagolója is nagyon intelligens.
Optikai CCD kamera BGA reballing gép termékparamétere
Teljhatalom | 6800W |
Felső fűtés | 1200W |
Alsó fűtés | 2. 1200 W, 3. IR fűtés 4200 W |
Erő | AC220V±10％50Hz |
Üzemmód | Két üzemmód: kézi és automatikus. HD érintőképernyő, intelligens ember-gép, digitális rendszerbeállítás. |
Optikai CCD kamera lencse | Előre/hátra, jobbra/balra kézzel |
Kamera nagyítás | 10x - 220x |
Munkaasztal finomhangolás: | ±15mm előre/hátra, ±15mm jobbra/balra |
BGA pozicionálás | Lézeres pozíció, pcb és bga gyors és pontos pozicionálása |
PCB pozicionálás | Intelligens pozicionálás, a NYÁK X, Y irányban állítható "5 pontos támogatással" plusz V-hornyú NYÁK-tartó plusz univerzális rögzítők. |
Hőmérséklet szabályozás | K érzékelő, zárt hurok, PLC vezérlés |
Elhelyezési pontosság: | ±0,01 mm |
Hőmérséklet pontosság | ±1 fok |
Világítás | Tajvan led munkalámpa, bármilyen szögben állítható |
Hőmérséklet profil tárolása | 50 000 csoport |
PCB méret | Max 530×490 mm Min. 22×22 mm |
BGA chip | 2x2 - 80x80 mm |
Minimális forgácstávolság | 0,15 mm |
Külső hőmérséklet-érzékelő | 4 db |
A gép méretei | 780x740x890mm |
Nettó tömeg | 97 kg |
Bruttó súly | 140 kg |
Csomagolás mérete | 118*86*121 cm |
Az optikai CCD kamera BGA reballing gép termék részletei

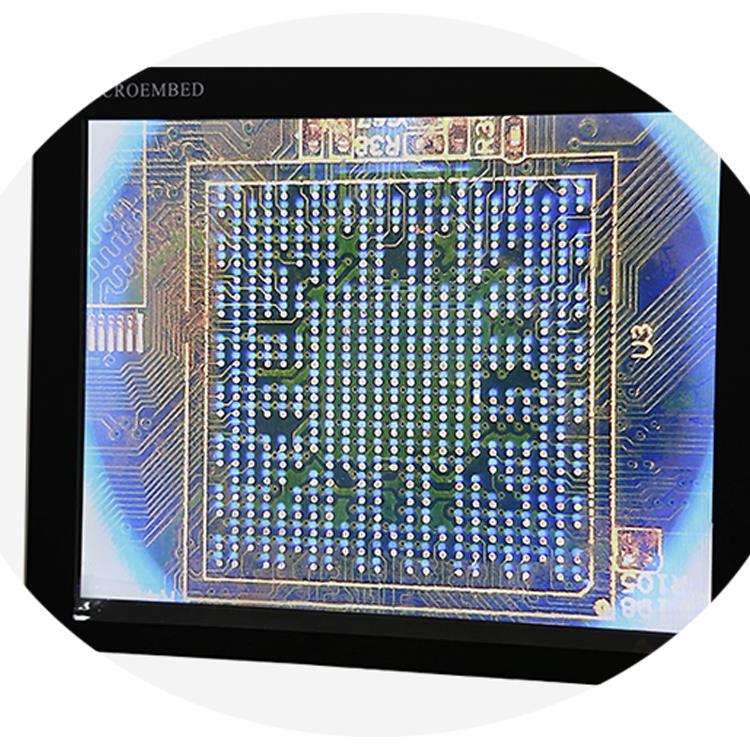

Monitor képernyő, 15 hüvelykes, 1080P a chipen lévő összes ponthoz és az alaplapi képalkotáshoz.

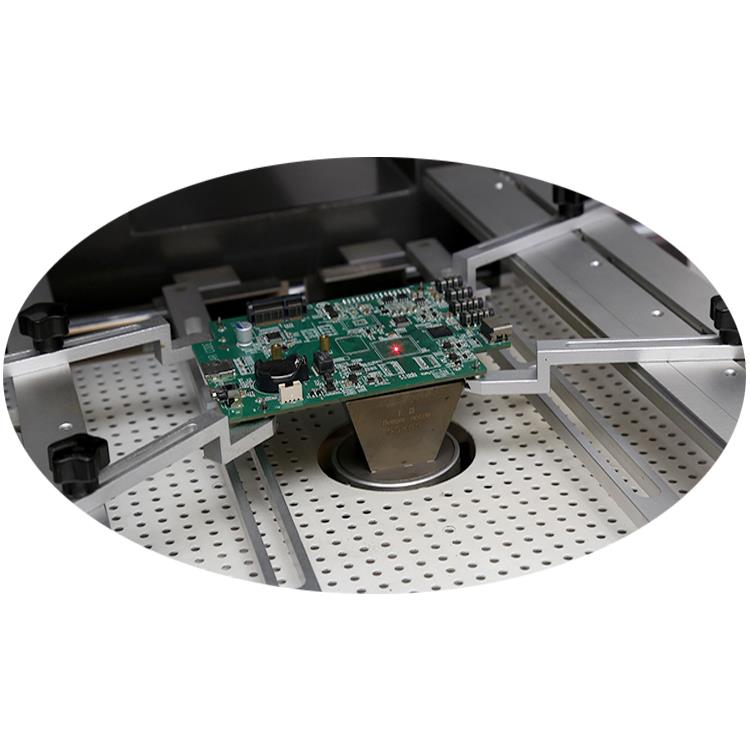

Az alaplap alatt 2 független fűtőrész található, az egyik infravörös, a másik a forró levegős, egy fúvóka a meleg levegőhöz,
mérete változtatható és testreszabható.

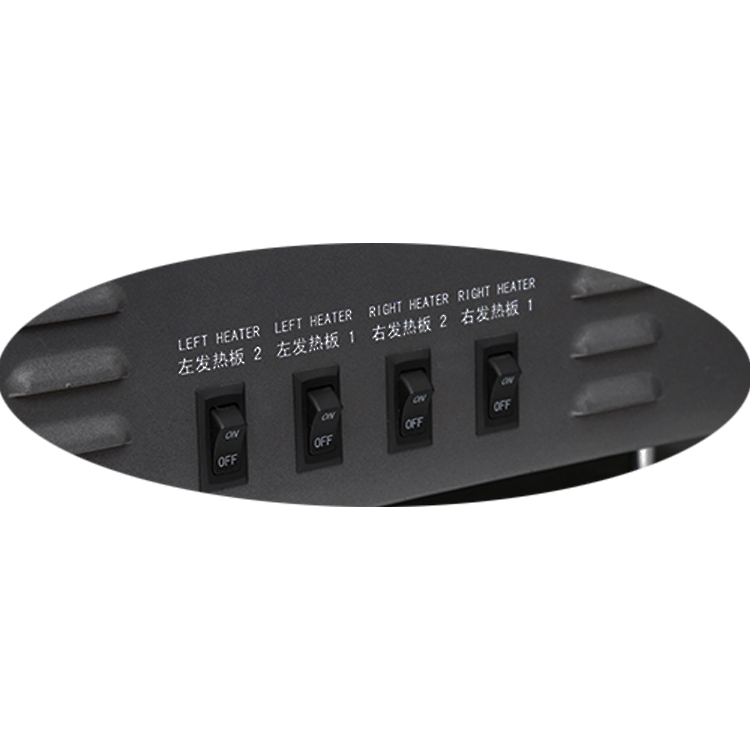

IR kapcsolók , 4 db , kicsi vagy nagyon kicsi alaplap javításánál 2 db vagy mindegyik kikapcsolható
nem szükséges áram használata.

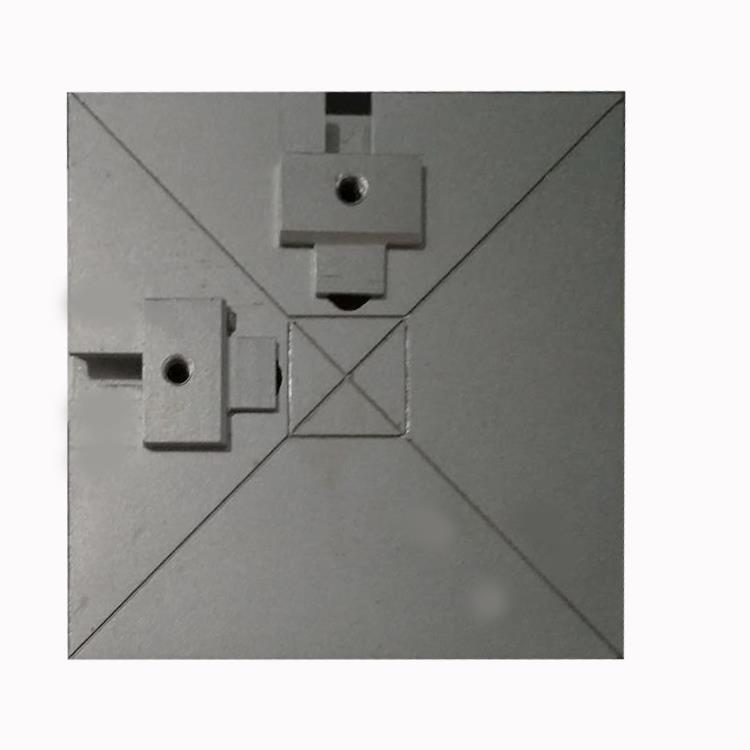

Forgácsadagoló ezekhez a méretekhez 2*2~80*80mm-től, és teljesen automatikus a forgács feltöltéséhez vagy felszedéséhez.
Műhelyünkről és irodánkról:

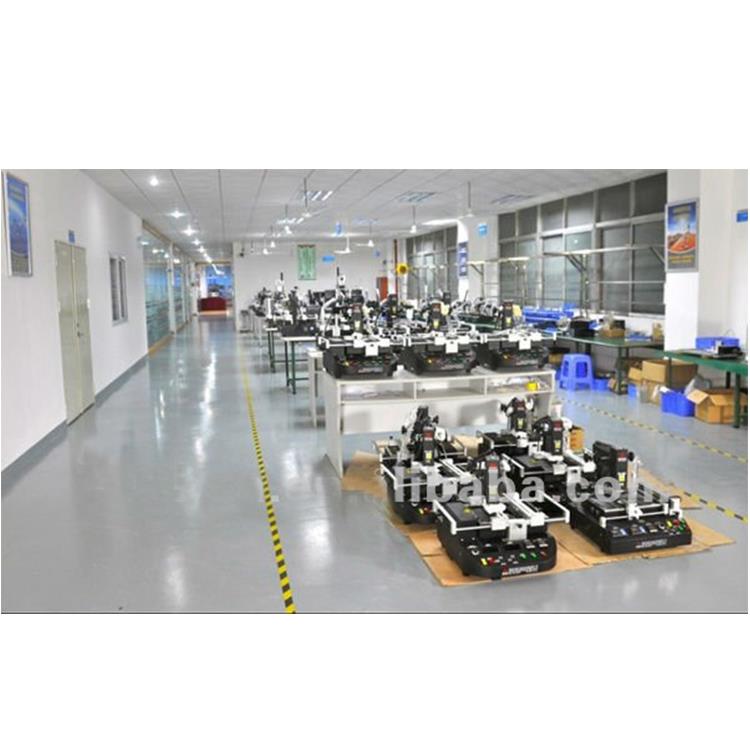

Széles és világos műhely a BGA átdolgozó gépek gyártásához, megfelel az ISO9001:2000 szabványnak
küldetése, hogy minden vásárló számára kiváló minőségű termékeket biztosítsunk.

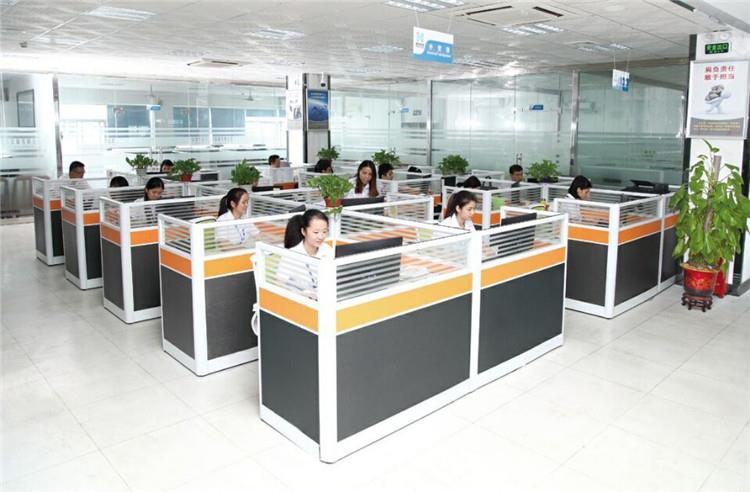

Egyik irodánk értékesítési szolgáltatást és minőségirányítási ellenőrzést végez, minden értékesítésünk elérési tapasztalattal rendelkezik ezekhez
BGA átdolgozó állomás, általában, ha bármilyen probléma van a géppel, a legtöbbet kiváló értékesítő mérnökünk meg tudja oldani.
A BGA átdolgozó állomás szállítása, szállítása és szervizelése:
Szállítás előtt a gépet legalább 72 órán keresztül rezgésvizsgálatnak vetik alá, mi vagyunk az első gyárak, amelyek adagolják a folyamatot.
Szilárd rétegelt lemez anyag 5 réteggel (fertőtlenített), belül hab a BGA átdolgozó állomás és a doboz között,
a doboz és a talaj közötti hézaggal a kényelmes villás és a járműben vagy a talajon történő felvihetőség érdekében.
GYIK az optikai CCD kamera BGA reballing gépről
1. K: Hagyja, hogy a gép a rezgés után újra járjon tesztelésre?
V: Természetesen a gép legalább 12 órán keresztül folyamatosan fog működni, ha bármilyen probléma merül fel, újra rezeg,
majd futtassa újra, csak azért, hogy a BGA átdolgozó állomás tökéletes legyen, amikor az ügyfél megkapta.
2. K: Meg tudná tanítani, hogyan kell használni, ha új vagyok?
V: Persze, a legtöbb vásárló, aki megvásárolta ezeket az optikai beállító rendszerrel ellátott BGA-feldolgozó állomásokat, új,
és ezek a gépek sokkal könnyebbek, mint a kézi.
3. K: HA van más gépe is, kivéve a BGA átdolgozó állomást?
V: Igen, van, például automatikus csavarrögzítő gép, automatikus forrasztóállomás és ragasztóadagoló
gép stb.
4. K: Gyárt PCB-ket, chipeket vagy egyéb alkatrészeket?
V: Nem, az automatizálási berendezésekre koncentrálunk, küldetésünk a 21utcaszázadban nagyobb hatékonyságot.
Néhány készség a PCB-javításhoz:
Áramkör levágás, felületi áramkörök
Ezt a módszert áramkör vagy rövidzárlat megszakítására használják. Az áramkör egy kis részét eltávolítják, és megszakítást képeznek.
A törés szélessége legalább akkora legyen, mint a minimális vezetéktávolság. A sebészeti kés
vagy nagy sebességű Micro-Drill rendszert használnak. Ez a módszer csak felületi áramkörök vágásához ajánlott.
Vágás után a területet epoxival lezárjuk.
ELJÁRÁS
Határozza meg a megszakítandó áramkört vagy rövidzárlatot. Határozza meg a műalkotások vagy rajzok alapján, hol a legjobb hely
az, hogy szünetet tartsunk. A törés szélességének legalább meg kell egyeznie a minimálisan szükséges elektromos távolsággal.
2. Tisztítsa meg a területet.
3. Óvatosan vágjon két apró vágást a késsel, és távolítsa el az áramkör rövid szakaszát.
4. Válassza ki a megfelelő méretű golyós malmot és helyezze be a Micro-Drill Systembe. Állítsa a sebességet magasra.
A golyósmalomnak megközelítőleg ugyanolyan szélesnek kell lennie, mint a vágandó kör
5. Szükség szerint óvatosan vágjon 1 vagy 2 vágást.
6. Ellenőrizze a folytonosságot, hogy megbizonyosodjon arról, hogy az áramkör megszakadt.
7. Tisztítsa meg a területet.
8. Keverje össze az epoxit. Ha szükséges, adjon hozzá színezőanyagot a kevert epoxihoz
9. a PC tábla színe.
10. Befejezett javítás.
