Érintőképernyős Samsung BGA Rework Station

Érintőképernyős samsung bga rework station Gyors előnézet: Eredeti gyári ár! A DH-A1 BGA átdolgozó gép IR fűtővel az ipad javításához már raktáron van. Felhasználóbarát operációs rendszerrel tervezték, és célja, hogy a kezelő néhány percen belül megértse, hogyan kell használni. 1. Specifikáció...

A szálláslekérdezés elküldése

Leírás

Érintőképernyős samsung bga átdolgozó állomás

Gyors előnézet:

Eredeti gyári ár! A DH-A1 BGA Rework gép IR fűtővel az ipad javításához már raktáron van.

felhasználóbarát operációs rendszerrel, amelynek célja, hogy segítsen a kezelőnek néhány percen belül megérteni, hogyan kell használni.

1. Specifikáció

Leírás
1	Erő	4900W
2	Felső fűtés	Forró levegő 800W
3	Alsó fűtés Vas melegítő	Meleg levegő 1200W, infravörös 2800W 90w
4	Tápegység	AC220V±10%50/60Hz
5	Dimenzió	640 * 730 * 580mm
6	Elhelyezés	V-horony, NYÁK-tartó külső univerzális rögzítéssel bármilyen irányba állítható
7	Hőmérséklet szabályozás	K típusú hőelem, zárt hurkú szabályozás, független fűtés
8	Hőmérséklet pontosság	±2 fok
9	PCB méret	Max 500400 mm Min. 2222 mm
10	BGA chip	22-8080 mm
11	Minimális forgácstávolság	0,15 mm
12	Külső hőmérséklet érzékelő	1 (nem kötelező)
13	Nettó tömeg	45 kg

2.A DH-A1 BGA átdolgozó állomás alkalmazása

Alkalmazás használata BGA Rework állomásokhoz

A BGA átdolgozó állomások számos különböző alkalmazással rendelkeznek a PCB-javítás és -átalakítás világában. Íme néhány

a leggyakoribb alkalmazások közül.

Frissítések: A frissítések az átdolgozás egyik leggyakoribb oka. Előfordulhat, hogy a technikusoknak ki kell cserélniük az alkatrészeket vagy hozzá kell adniuk

frissített darabok PCB-re.

Hibás alkatrészek: A nyomtatott áramköri lapoknak különféle hibás alkatrészei lehetnek, amelyek átdolgozást igényelhetnek. Például a betétek megsérülhetnek közben

BGA eltávolítása, tetszőleges számú alkatrész hősérülhet, vagy túl sok forrasztási hézag keletkezhet.

Hibás összeszerelés: Az átdolgozási folyamat során számos hiba fordulhat elő. Például előfordulhat, hogy a PCB hibás BGA-val rendelkezik

orientáció vagy egy gyengén fejlett BGA átdolgozási hőprofil. Ha ez a helyzet, a PCB-nek valószínűleg tovább kell esnie

újra kell dolgozni a hibás szerelvény kijavítása érdekében.

3. Miért érdemes a Dinghuát választani?

1. Szigorú minőség-ellenőrzés.

2. Még azután is, hogy a PCB-t és a chipeket többször megjavították a BGA átdolgozó állomáson, a megjelenés és a funkciók nem

érintett.

3. Széles körű alkalmazás:

Számítógép, okostelefon, laptop, digitális kamera, légkondicionáló, TV és egyéb orvosi elektronikus berendezések alaplapja

ipar, kommunikációs ipar, autóipar stb.

Széles körű alkalmazás: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,

PBGA, CPGA, LED chip.

4. A BGA vagy más chipek átdolgozásának magas sikerességi aránya.

4. Kapcsolódó ismeretek:

BGA újragolyózás

A BGA alkatrész újragolyó utáni visszafolyási profilját gondosan ki kell fejleszteni, hogy minimalizáljuk a hőciklus által okozott lehetséges károsodást

és növeli a folyamat sikerességét. A profil kialakítása során számos körülményt és tényezőt kell sorrendben figyelembe venni

állandó kielégítő és megismételhető eredmények elérése érdekében. Néhány körülmény, amelyet figyelembe veszünk, a szubsztrátum és az ólom tömegaránya, súlya

a BGA eszközről, a tömb sűrűsége / menetemelkedése / forrasztási gömb mérete, működési hőmérsékletek, a működési idő hossza a terepen a BGA előtt

meghibásodás, gyártási folyamat, eredeti forrasztópaszta / használt dudorok és az ügyfél RoHS követelményei.

Azokban az esetekben, amikor a megbízhatóság az előnyben részesítendő, javasoljuk az eszköz ólomátalakítását, mivel ez nagymértékben növeli a forrasztási kötések rugalmasságát

és kiküszöböli az üregekkel, ólommentes forrasztási repedésekkel és bajuszfejlődéssel kapcsolatos problémákat. A BGA-eszközön lévő forrasztógömbök sikeres cseréjének eljárása magában foglalja a visszamaradt forrasztóanyag eltávolítását forró levegővel, kiforrasztási kanóccal vagy forrasztóvákuummal, az alkatrészek újradolgozhatósági szintjétől és az ügyfél igényeitől függően. Ez az eljárás kulcsfontosságú szakasz a BGA komponensek átalakítása során, és pormentes tisztatérben hajtják végre, hogy kiküszöböljék az összes lehetséges BGA talajszennyezést, és biztosítsák a forrasztási gömb és a BGA felületek közötti minőségi kötést. A vevői igényeknek megfelelően argont/nitrogént tudunk betáplálni zártkörnyezetű újragolyós kemencéinkbe, hogy tovább javítsuk a forrasztás minőségét.

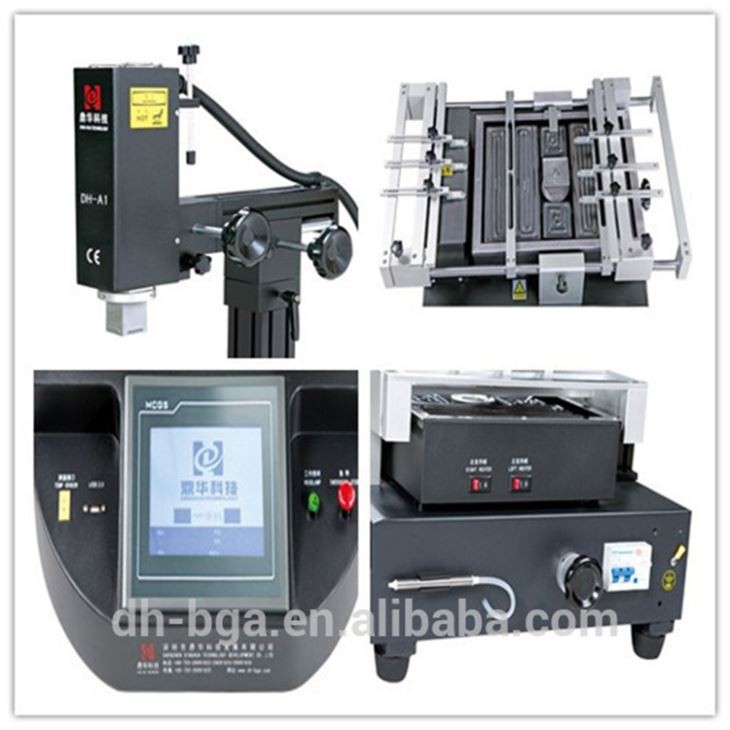

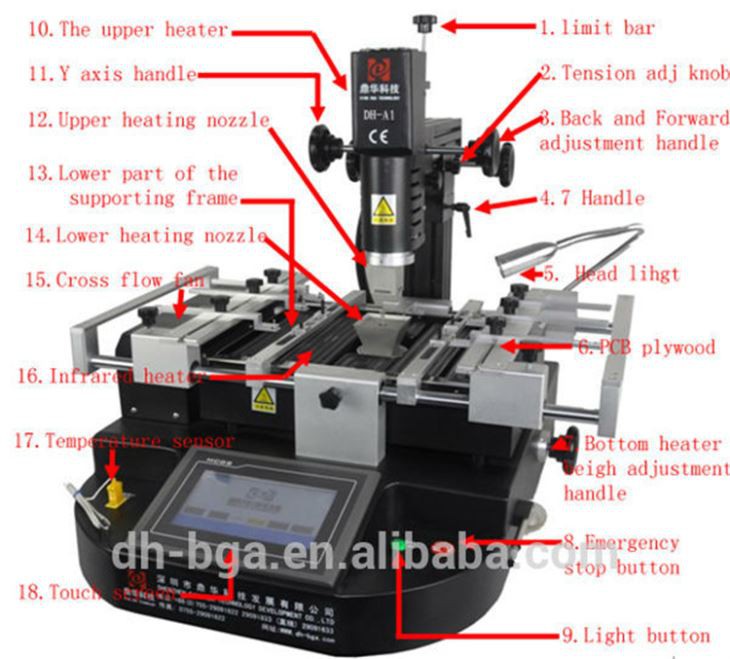

5. A DH-A1 BGA REWORK STATION részletes képei

DH-A1 BGA REWORK STATION DETAILS.jpg
