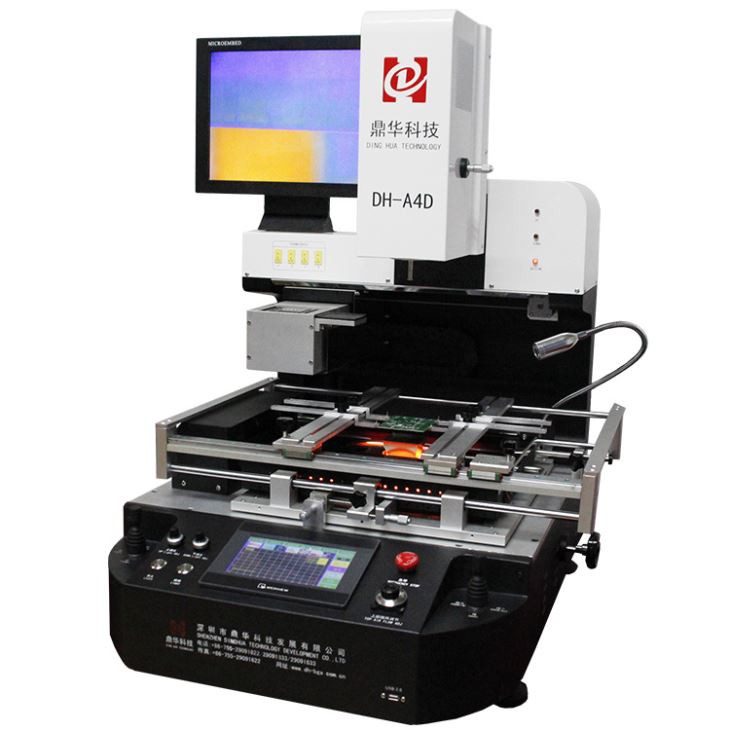

Optikai kamera Bga Rework Station

Optikai kamera BGA átdolgozó állomás

DH-A4D csúcsminőségű átdolgozó állomás, telefonokhoz, MacBookokhoz, autót vezérlő PCB-hez és mesterséges intelligens NYÁK-hoz stb.

függőleges lézeres ponttal, intelligens chip adagolóval, teljesen automatikus optikai CCD-vel, stb. Egy csoport cége, ill.

tengerentúli nemzetközi cégek, mint a Foxconn, Google, Volvo stb.

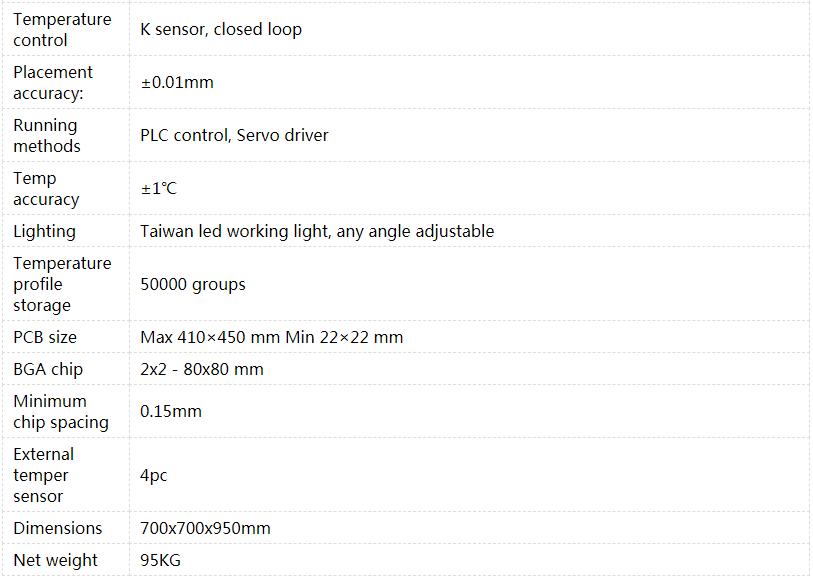

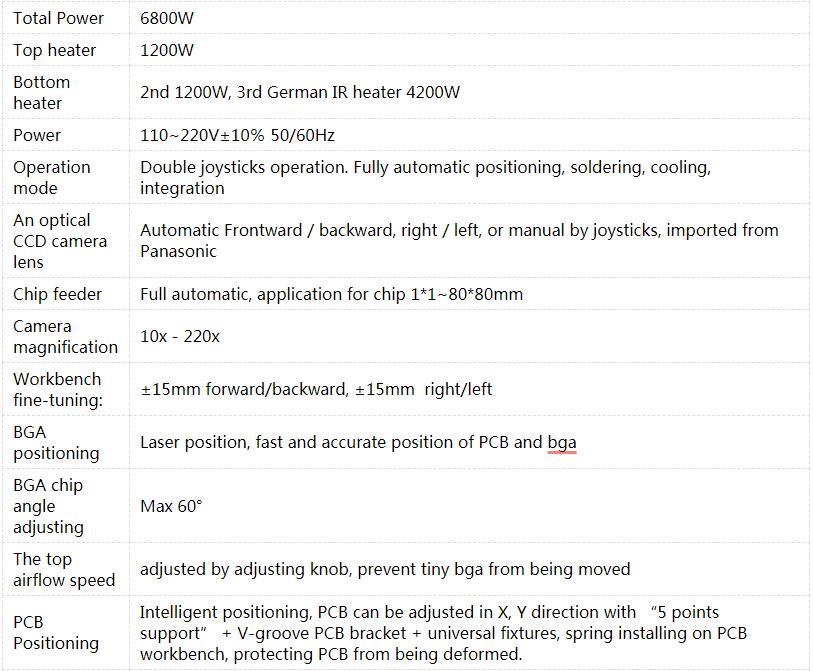

Az optikai kamera BGA átdolgozó állomás termékparamétere

Az optikai kamera BGA átdolgozó állomásának néhány jellemzője

Rendkívül hatékony 6800 W-os hibrid fűtőfej

Nagy felületű IR alsó fűtés 3 fűtési zónában (4200 W)

Integrált vákuumpipetta az alkatrészek eltávolításához és elhelyezéséhez

Rendkívül pontos elhelyezés beépített erőérzékelővel

Továbbfejlesztett vizuális asszisztens

Számítógéppel támogatott alkatrészek elhelyezése

A folyamatvezérlés és a dokumentáció elmenthető egy gépre, vagy exportálható USB 2-n keresztül.{1}}

Alkalmas gyári, egyetemi laboratóriumi és egyéb célokra.

Az optikai kamera BGA átdolgozó állomás termékadatai

Monitor képernyő, 15 hüvelykes, HD 1080P, 10-220x nagyítható vagy kicsinyíthető, PCB pontok és chip képalkotáshoz használható.

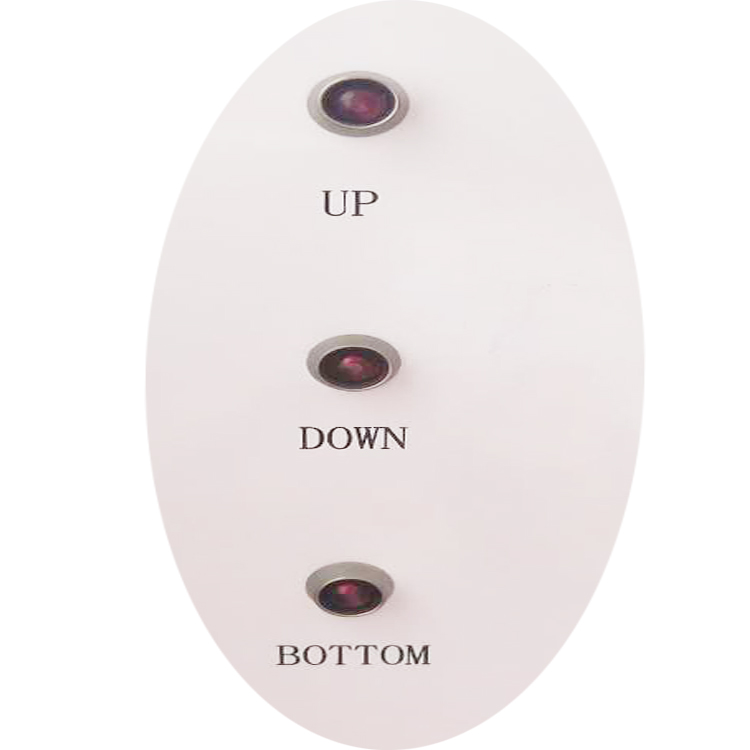

Jelzett lámpák 3 független fűtőkörhöz, felmelegedéskor a lámpák folyamatosan villognak, amíg

az elért hőmérsékletet beállították.

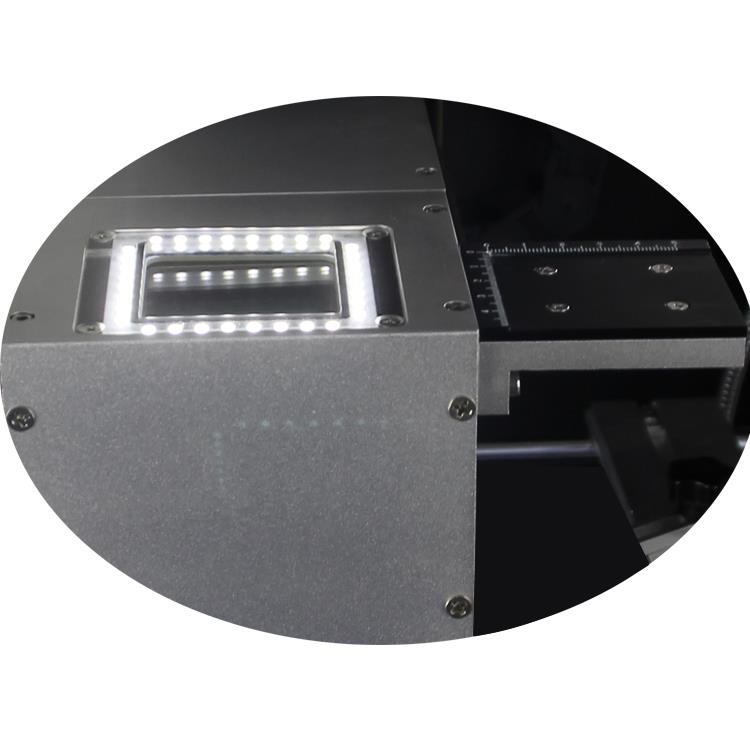

Intelligens chip adagoló és teljesen automatikus optikai CCD objektív, az adagoló elérhető 1*1~80*80 mm-es, optikai CCD objektívvel importált

A Panasonnic kiváló minőségű és tartós, az adagoló és az optikai CCD egyaránt működhet előre, hátra, balra vagy jobbra.

A NYÁK-hoz forrasztás vagy kiforrasztás után hűtött hűtőventilátor annak érdekében, hogy mielőbb normál hőmérsékletre süllyedhessen.

Ha a vészhelyzeti gombot lenyomják, vagy átdolgozzák rajta, akkor automatikusan hűtést végez.

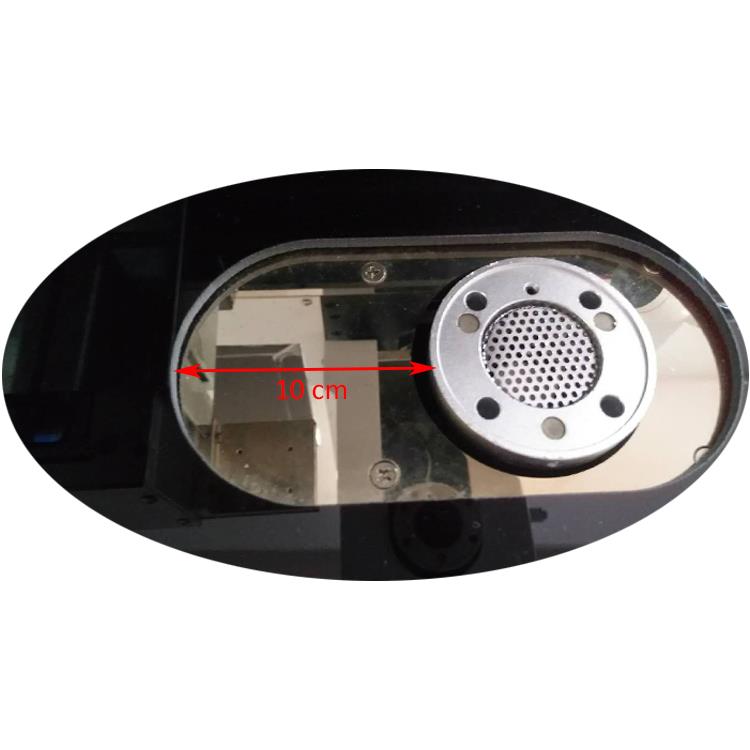

Mozgatható IR előmelegítő terület, jobb a precíz NYÁK és chip előmelegítéshez, a teljes IR terület 10 cm-rel jobbra vagy balra mozgatható.

A szénszálas fűtőcsöveket üvegpajzs borítja, a sötét fényt PCB vagy chip könnyen elnyeli, az üvegpajzs

blokkolhatja a kis alkatrészeket vagy a por beesését, így győződjön meg arról, hogy a gép belseje tiszta, és nincs 4 darab

csövek, amelyek közül kettőt le lehet kapcsolni, ha nem szükséges.

Értékes ügyfeleink, akik használják gépeinket

Ezek az ügyfelek a fentiek szerint a mi BAG átdolgozó állomásunkat, automatikus csavarrögzítő gépünket vagy automatikus forrasztóállomásunkat használják,

annak ellenére, hogy az Apple és a Google szerződéses gyártójától vásárolja meg gépeinket.

Körülbelül 100 szabadalommal rendelkezünk, és ez folyamatosan bővül, csak az új termékek népszerűsítése érdekében, hogy megfeleljenek az ügyfelek változó igényeinek.

különböző területeken.

Ennek az optikai kamera BGA átdolgozó állomásnak a szállítása, szervizelése és csomagolása

1. Szállítás előtt a gépet legalább 24 órán keresztül rezgésvizsgálatnak kell alávetni, mint egy úton haladó járművet, csak azért, hogy ellenőrizze, nem történt-e probléma a géppel, ezt követően a gép 24 órán keresztül működik ha normális.

2. Egy gépet egy rétegelt lemez dobozba csomagolunk, benne habszivaccsal és farúddal rögzítjük, egy kézikönyvet és egy tanítási CD-t egy dobozba.

3. 3 év garancia a fűtőtestekre (ezek az egyetlen fogyóeszköz a gépen), 1 év a teljes gépre (2 év a forgalmazóra), és élethosszig tartó támogatás a gép műszaki ellátására.

A GYIK az optikai kamera BGA átdolgozó állomásához

1. K: Tervezhetek (módosíthatok) valamit a gépen?

V: Általában rendben van, ha ez a gép a mi műhelyünk, de ha megkapta a gépet, nem próbálhatja meg engedély nélkül megváltoztatni a szerkezetét.

2. K: Mik a BGA javítás lépései?

V: Először távolítsa el az alkatrészeket; Ezután távolítsa el a maradék forrasztást. Miután eltávolította az összes felesleges forrasztást, és a BGA-t újragolyózta, végül forrasztás.

3. K: A gép felső feje leesik, hogy gyors legyen, majd eltöri a chipet és a PCB-t?

V: A NYÁK és a chip zúzódás elleni védelme érdekében a szerelőfejben beépített nyomásvizsgáló eszköz található. Amint a nyomásvizsgáló készülék nyomást észlel, a gép felső feje automatikusan leáll.

4.Q: A rögzítőfejbe beépített vákuum automatikusan felveszi a BGA chipet a kiforrasztás befejezése után.

V: A fűtési folyamat során a hőmérséklet nagyon magas. A fűtési folyamat befejezése után ki kell választanom egy chipet a PCB-n?

Az optikai kamera BGA átdolgozó állomásának ismerete

Hot Air vs. IR Rework Stations: alapvető különbségek

A fő különbség a meleglevegős és az infravörös átdolgozó állomások között az a módszer, amellyel a PCB alkatrészt melegítik. Ahogy a nevük is sugallja, a forró levegős állomások fűtött levegőt, míg az infravörös állomások infravörös sugarakat használnak. A meleglevegős állomáson különböző méretű fúvókák sora irányítja a levegő keringését és biztosítja az egyenletes hőelosztást. Az infravörös rendszerek viszont használhatnak rögzített kerámia fűtőtestet, infravörös fényű fűtőtesteket vagy fókuszált sugarat. Az olcsóbb gépek kerámia típusú fűtőtestet használnak a hő sugárzására. Ez nem igaz IR, de a gyártók így hirdetik. A középkategóriás árú gépek infravörös fényt használnak, és zsaluk segítségével szabályozzák a fűtött területet. Mind a kerámia fűtőtestek, mind a lamellákkal ellátott infravörös sugárzók nem mindig jó munkát végeznek a fűtött terület fókuszálásában. Előfordulhat, hogy a BGA-t körülvevő részeket árnyékolni kell, hogy megóvjuk őket a hőkárosodástól. Az igazi fókuszált infravörös sugárral könnyedén beállíthatja a sugarat kis területről nagy területre. A BGA-t körülvevő részek nincsenek hatással, és a sugár nagyon pontosan fókuszál arra a területre, amelyet fűteni választ. Ennek az IR-típusnak az egyik előnye, hogy nem kell különböző hőfúvókákat vásárolnia, mint a forró levegős gépeknél. Hátránya, hogy az infravörös lámpák és az infravörös sugár nem melegíthet bizonyos világosabb vagy ezüst színű részeket. Előfordulhat, hogy speciális fekete szalagot kell felhelyeznie, hogy az alkatrészek felmelegedjenek.
