Teljesen automatikus optikai BGA reballing állomás

A HD-A5 teljesen automatikus BGA átdolgozó állomás csúcsminőségű javító/összeszerelő gép, importált optikai elemekkel

CCD kamera, automatikus forgácsadagoló, amely akár 80 * 80 mm-es, 5 kg-nál kisebb tömegű chipre is képes betölteni,

különösen a teljes hőmérsékleti profilok rögzítése nagyon hasznos a nemzetközi társaságok számára, mivel szükségük van rá

a forrasztási és kiforrasztási eredmények elemzése különböző hőmérsékleteken és időpontokban stb.

A teljesen automatikus optikai bga reballing állomás gyártási paraméterei

A teljesen automatikus optikai bga reballing állomás gyártási részletei

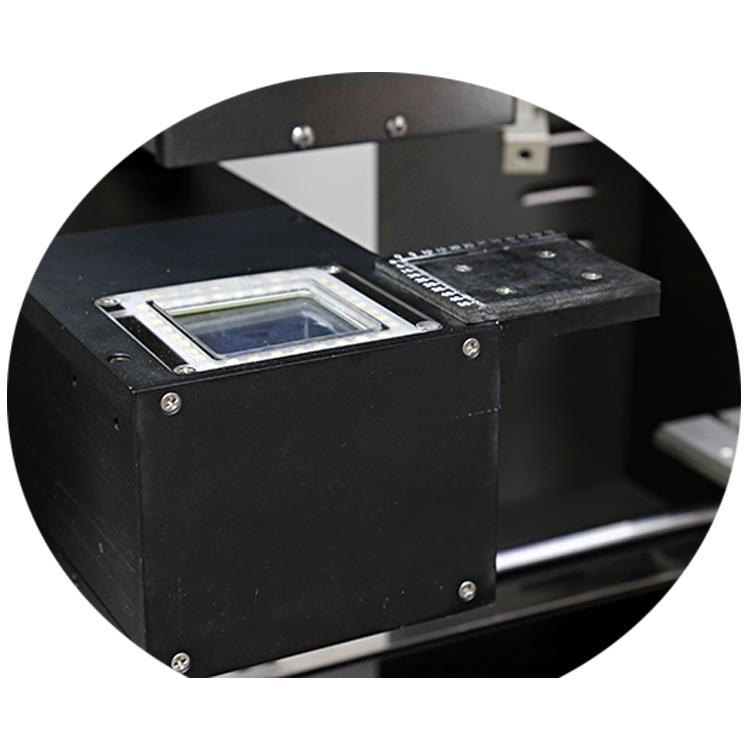

Optikai CCD kamera és chip adagoló

Importált optikai CCD kamera két szín split funkcióval, az egyik szín a chipek, a másik a PCB pontjai,

mindkettő megjelenik a kijelzőn.

Forgácsadagoló, automatikusan szállítja a forgácsot a felvételhez vagy cseréhez, a forgács mérete akár 80 * 80 mm is lehet, és

5 kg-nál kisebb terhelés.

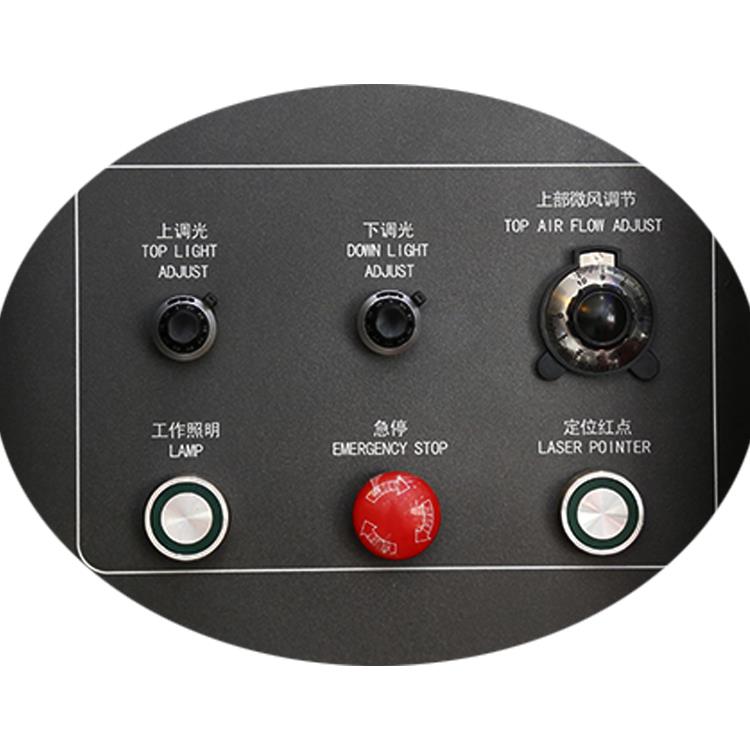

Felső légáramlás állítás, lehet kézi vagy automatikus, különösen mikrochip javításhoz nagyon hasznos.

Felső/alsó fénybeállítás, a monitor képernyőjén megjelenő optikai CCD lámpákhoz használatos.

Vészgomb, szükség esetén bármikor lenyomható, ekkor a gép azonnal leáll.

Lézeres pozicionálás, amely segíthet a PCB-nek vagy chipnek megtalálni a megfelelő pozíciót a munkapadon.

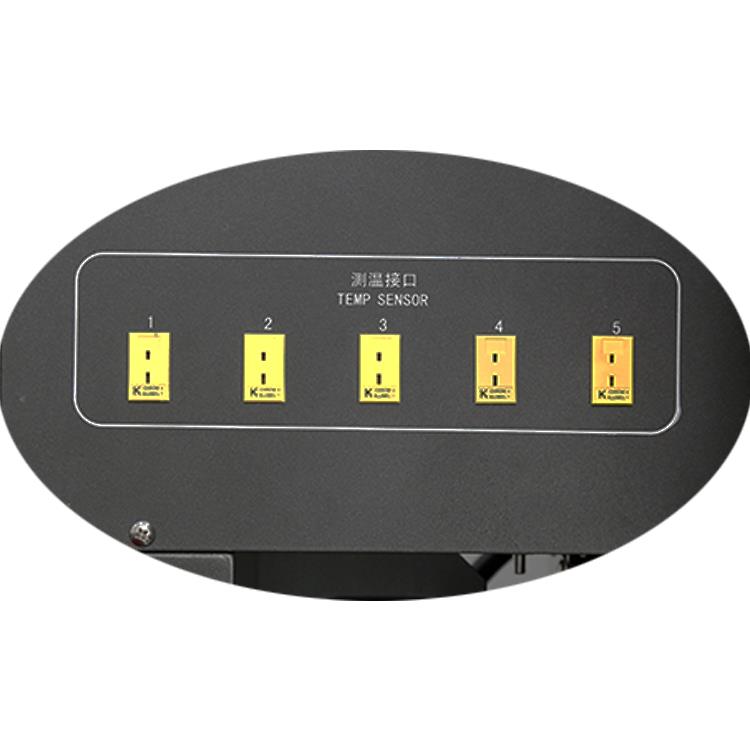

Több hőelem jobban tudja tesztelni és ellenőrizni a különböző fűtési területeket, hogy jobban kalibrálja a hőmérsékletet

bármely alacsonyabb vagy magasabb hőmérséklet esetén.

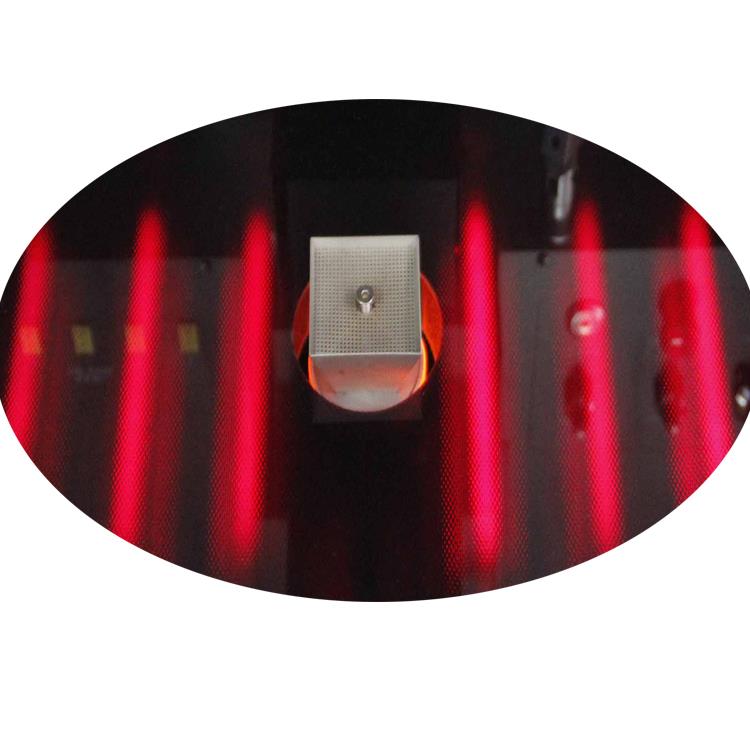

Infravörös előmelegítő terület, 6 darab szálas fűtőcsőből áll, és üvegpajzs borítja, amely megakadályozza

bármilyen apró alkatrészt, még akkor is, ha por esik bele, és ezt az erős fényt a fény könnyen elnyeli

NYÁK, kis NYÁK javításkor 4 db kikapcsolható.

Hogyan működik az automatikus BGA átdolgozó állomás:

A teljesen automatikus optikai bga újragolyós állomás termékminősítése

Ügyfeleink eddig a Foxconn, a Lenovo és a Huawei stb.-t használták, néhányan a bga átdolgozást használták

állomás több mint 7 éve, és nagyon jól tükrözi.

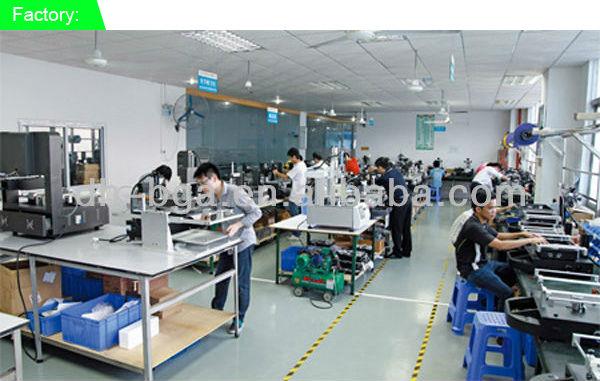

Ez a műhely jéghegyének egyik csúcsa, és a BGA DH-A5 átdolgozó állomás összeszerelés alatt áll.

beállítás, a tiszta padló és a rendezett cölöpözés a jó minőség a szükséges állapot.

CE-díjas, szabadalmak és termékminőség-tanúsítási rendszer stb. Amelyek a kiváló termékek jele.

GYIK:

Néhány tipp a javításhoz

Mekkora az áramköri lap, amelyet gyakran javít?

Határozza meg a megvásárolt BGA átdolgozó asztal munkafelületének méretét. Általában a hagyományos notebookok és számítógépes alaplapok mérete kisebb, mint 420x400 mm. Ez egy alapvető irányelv a modell kiválasztásakor.

A gyakran forrasztott chip mérete

Fontos tudni a maximális és minimális forgácsméretet is. A szállító általában négy fúvókát biztosít. A legnagyobb és legkisebb forgács mérete határozza meg a kiválasztandó fúvóka méretét.

A tápegység mérete

Az egyes javítóműhelyekben a fő tápkábelek általában 2,5 mm²-esek. A BGA átdolgozó állomás kiválasztásakor a névleges teljesítmény nem haladhatja meg a 4500 W-ot. Ha igen, az nehézségeket okozhat a tápkábel behelyezésében.

Funkcióval

3 hőmérsékleti zóna van benne?

A három hőmérsékleti zónának tartalmaznia kell a felső fűtőfejet, az alsó fűtőfejet és az infravörös előmelegítő zónát. Ez a három zóna a standard konfiguráció. Jelenleg egyes termékek a piacon csak két hőmérsékleti zónával rendelkeznek, amelyek a felső fűtőfejből és az infravörös előmelegítő zónából állnak. Ezeknél a modelleknél a hegesztési siker aránya nagyon alacsony, ezért vásárláskor feltétlenül ellenőrizze ezt.

Az alsó fűtőfej fel-le mozoghat?

Az alsó fűtőfejnek képesnek kell lennie fel-le mozogni. Ez a BGA átdolgozó állomás egyik alapvető jellemzője. Ha viszonylag nagy áramköri lapokkal dolgozik, az alsó fűtőfej fúvókája úgy van kialakítva, hogy a szerkezeti kialakítás révén kiegészítő támaszt nyújtson. Ha nem tud fel-le mozogni, akkor nem fogja betölteni ezt a szerepet, és a hegesztési siker aránya jelentősen csökken.

Van benne intelligens görbe beállítási funkció?

A hőmérsékleti profil beállítása az egyik legfontosabb szempont a BGA átdolgozó állomás használatakor. Ha a hőmérsékleti görbe nincs megfelelően beállítva, a hegesztési siker aránya nagyon alacsony lesz, és előfordulhat, hogy a hegesztés vagy a szétszerelés nem lehetséges. Ma már vannak olyan termékek a piacon, mint például a Goldpac Technology GM5360, amelyek kényelmes hőmérsékleti görbe beállításokat kínálnak.

Van rajta átdolgozás forrasztási funkció?

Ha a hőmérsékleti görbe beállítása pontatlan, ennek a funkciónak a használata jelentősen javíthatja a hegesztés sikerességét. A hegesztési hőmérséklet a fűtési folyamat során állítható.

Van hűtő funkciója?

Általában keresztáramú ventilátorokat használnak hűtésre.

Van beépített vákuumszivattyú?

A beépített vákuumszivattyú kényelmesen elnyeli a BGA chipet szétszereléskor.
