Érintőképernyős Macbook BGA Rework Station
érintőképernyős samsung bga rework station Gyors előnézet: Eredeti gyári ár! A DH-A1 BGA átdolgozó gép IR fűtővel az ipad javításához már raktáron van. Felhasználóbarát operációs rendszerrel tervezték, és célja, hogy a kezelő néhány percen belül megértse, hogyan kell használni. 1. Specifikáció...
Leírás
Érintőképernyős Samsung bga rework állomás
Gyors előnézet:
Eredeti gyári ár! A DH-A1 BGA Rework gép IR fűtővel az ipad javításához már raktáron van. Tervezője
felhasználóbarát operációs rendszer, amelynek célja, hogy a kezelő néhány percen belül megértse, hogyan kell használni.
1. Specifikáció
Leírás | ||
1 | Erő | 4900W |
2 | Felső fűtés | Forró levegő 800W |
3 | Alsó fűtés Vas melegítő | Meleg levegő 1200W, infravörös 2800W 90w |
4 | Tápegység | AC220V±10%50/60Hz |
5 | Dimenzió | 640*730*580mm |
6 | Elhelyezés | V-horony, NYÁK-tartó külső univerzális rögzítéssel bármilyen irányba állítható |
7 | Hőmérséklet szabályozás | K típusú hőelem, zárt hurkú szabályozás, független fűtés |
8 | Hőmérséklet pontosság | ±2 fok |
9 | PCB méret | Max 500*400 mm Min. 22*22 mm |
10 | BGA chip | 2*2-80*80 mm |
11 | Minimális forgácstávolság | 0,15 mm |
12 | Külső hőmérséklet érzékelő | 1 (nem kötelező) |
13 | Nettó tömeg | 45 kg |
2. A DH-A1 BGA átdolgozó állomás leírása
Jellemzők:
1. Infravörös hegesztési technológia.
2. Infravörös fűtés, elkerülheti az IC károsodását a gyors vagy megszakítás nélküli felmelegedés miatt.
3. Könnyű kezelhetőség; A felhasználó egy napos edzés után ügyesen tud dolgozni.
4. Nincs szükség hegesztőszerszámra, 50 mm alatti forgácsot képes hegeszteni.
5. 800W-os hot melt rendszerrel, előmelegítési tartomány 240*180mm.
6. Forró levegő nélkül nem befolyásolja az intelligens részeket, és alkalmas BGA, SMD, CSP, LGA, QFP, PLCC és BGA újragolyós hegesztésére.
7. Különféle számítógépek, notebookok, játékállomások BGA-összetevőihez használható, különösen a Northbridge/Southbridge lapkakészletben.
3.Miért érdemes a DH-A1 bga átdolgozó állomást választani?
Eredmény a DH-A1 BGA átdolgozó állomás használatával (bal oldali kép) | VS | Eredmény mások mfg BGA átdolgozó állomásának használatával (jobb oldali kép) |
1. A forrasztógolyó teljesen megolvadhat | 1. A forrasztógolyónak hiánya van | |
2. A kiegyensúlyozott fűtés nem tesz kárt a BGA-ban | 2. A betét használat után megsérül | |
3. A hevítés még többszöri melegítés után sem befolyásolja a PCB megjelenését | 3. A megjelenés melegítés után sárgulni kezd |

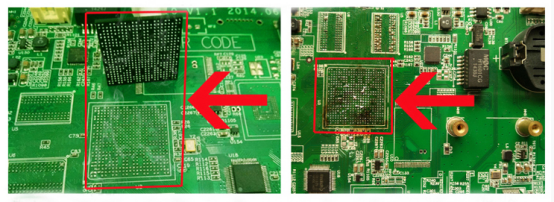

Kérjük, tekintse meg az alábbi képet, és hasonlítsa össze a valódi hatást a márka bga átdolgozó állomásunk használata után másokkal, mielőtt döntést hozna.
4. Kapcsolódó ismeretek:
Forrasztási újrafolyó profil
A forrasztási visszafolyó profilt az alkatrész sűrűsége, mérete, súlya, színe és színe szerint kell elkészíteni
hordozó típusa, mivel ezek a fő tényezők, amelyek meghatározzák a hőáramlás sebességét a szilíciumrétegeken keresztül. Alkatrészként
környezetnek volt kitéve, az eredeti gyártási profil nem használható, mert túl agresszív lehet és károsíthatja a
BER államba. A gyártási specifikációk során használt komponens adatlapokat és forrasztópaszta típust beszerezzük
az olvadáspont csúcsának meghatározásához, amely profilon alapul. A tipikus kiforrasztási profil előmelegítést, áztatást, újrafolytatást foglal magában
és hűtési szakaszok. A tipikus előmelegítési fokozat körülbelül 3 C/s-os hőemelkedés 120-150 C-ig, a használt forrasztóötvözettől függően.
Ez a fokozat biztosítja, hogy ne keletkezzen hősokk-károsodás az összes hordozón, és a tágulási sebesség az egész lapon hasonló arányban marad.
Az áztatási szakaszban a hőmérsékletet a célterületen 170-210 C-ra emelik. A meredek profilgörbe fenntartása ebben a szakaszban
lehetővé teszi, hogy a profil rövid legyen, és kevesebb mint 5 perc a teljes hőciklus. A 190C – 230C folyadékfokozat döntő fontosságú, és megtartjuk
a lehető legrövidebb legyen, hogy megakadályozza a forrasztómaszk sérülését az alkatrészen az automata vákuumhajtású emelés során. Az utolsó lehűlési szakasz
A hőmérsékleti görbe jellemzően 5-6C/s, hogy az alkatrészt hatékonyan és sokk nélkül állítsa vissza a környezeti hőmérsékletre.
BGA IC csere
Messze a legsikeresebb eljárás a nyomtatott áramköri lap helyreállítására BGA-hibák esetén. Ez az eljárás azonban a legdrágább
és nem alkalmazható elavult vagy EOL alkatrészekre. A folyamat során eltávolították a régi alkatrészt, megtisztították a PCB BGA helyét és újat
a helyére forrasztott alkatrész. A nagy sikerarány a szállító által biztosított alkatrészek minőségétől és a rendelkezésre álló információktól, például az ötvözet típusától függ.

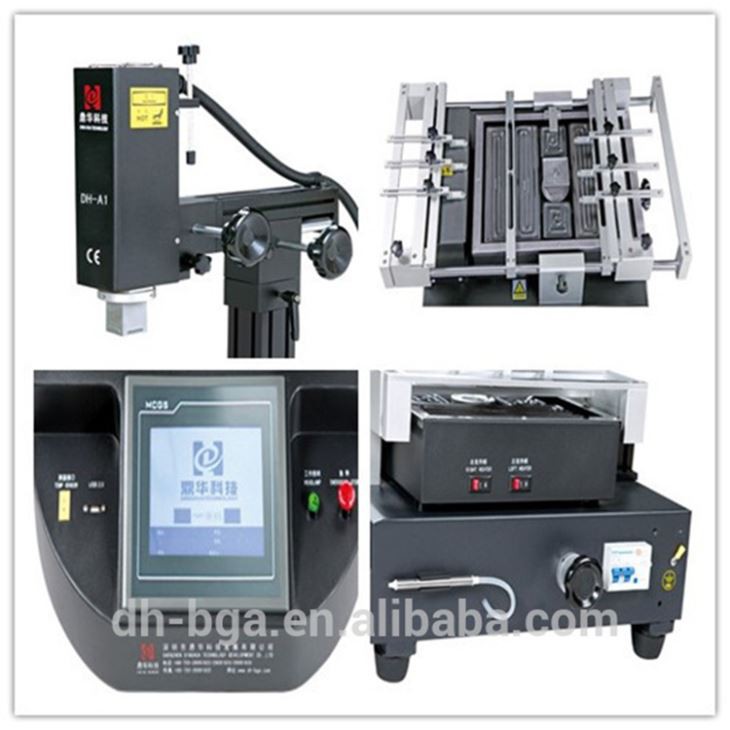

5. A DH-A1 BGA REWORK STATION részletes képei
6.A DH-A1 BGA REWORK STATION csomagolási és szállítási adatai
A DH-A1 BGA REWORK STATION szállítási részletei
Szállítás: |
1. A szállítás a fizetés kézhezvételétől számított 5 munkanapon belül megtörténik. |
2. Gyors szállítás a DHL, FedEX, TNT, UPS és egyéb módokon, beleértve a tengeri vagy légi úton történő szállítást. |
