Forró levegős optikai BGA Reballing állomás

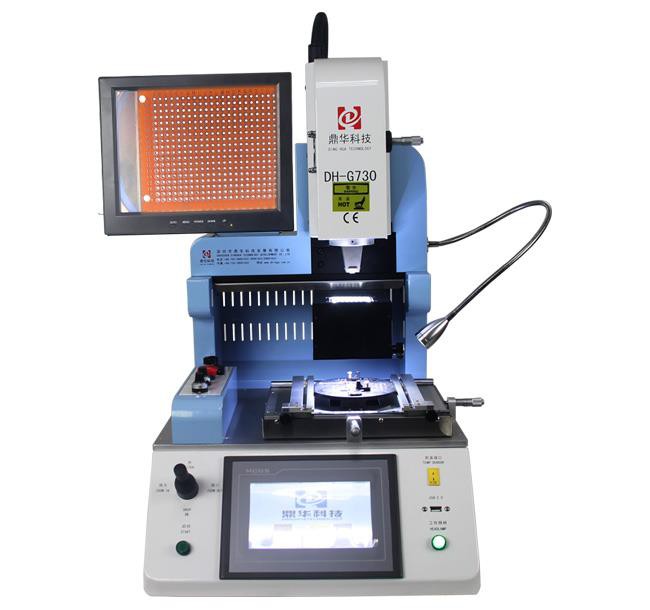

Forrólevegős optikai BGA reballing állomás Ez a DH-G730 gép egy automatikus átdolgozású állomás, 15 hüvelykes kijelző és 1080P, valamint importált optikai CCD kamera, amely két színt oszt meg a chip és a nyomtatott áramkör számára, különösen a mobiltelefon IC-jére, mint például iPhone, Samsung, Huawei és Xiaomi ...
Leírás

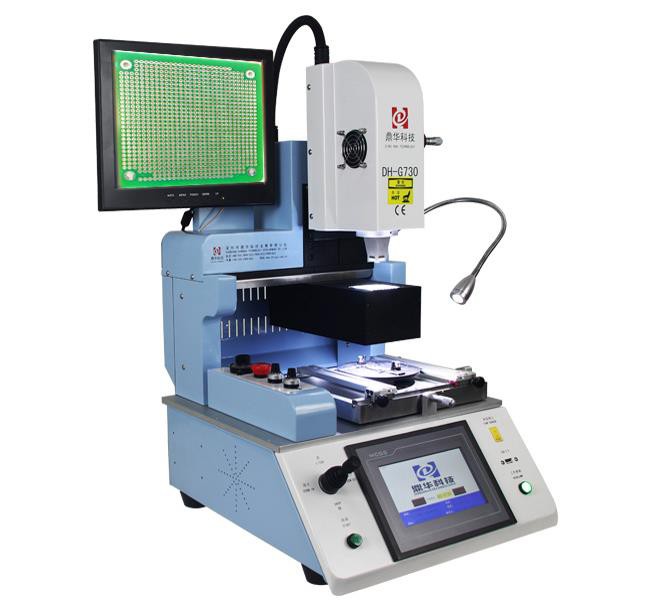

Forró levegő optikai BGA reballing állomás
Ez a DH-G730 gép egy automatikus, 15 hüvelykes kijelzővel és 1080P-vel ellátott automatikus újratöltő állomás, valamint az importált optikai CCD kamera, amely két színt oszt meg a chip és a nyomtatott áramkör számára, különösen a mobiltelefon IC-jének, például iphone, Samsung , Huawei és Xiaomi stb.
A forrólevegős optikai BGA reballing állomás termékadatai
Teljhatalom | 2500W |
Topmelegítő | 1200W |
Alsó fűtés | 1200W |
Erő | AC110 ~ 240V ± 10% 50 / 60Hz |
Üzemmód | Két mód: kézi és automatikus. HD érintőképernyő, intelligens ember-gép, digitális rendszerbeállítás. |
Optikai CCD kamera lencséje | 90 ° nyitott / összecsukható |
Monitor képernyő | 1080P |
Kamera nagyítása | 1x - 200x |
Munkaasztal finomhangolás: | ± 15 mm előre / hátra, ± 15 mm jobbra / balra, |
Felső mikrométer a szögbeállításhoz | 60 ͦ |
Elhelyezés pontossága: | ± 0,01 mm |
PCB pozíció | Intelligens pozícionálás, PCB állítható X, Y irányba "5 pont támogatással" + V-groov PCB tartó + univerzális rögzítők. |
Világítás | Tajvan vezetett munkafényt, bármilyen szöget állítható be |
Hőmérsékleti profil tárolása | 50000 csoport |
Hőmérséklet szabályozás | K szenzor, szoros hurok |
Futási módszer | PLC vezérlés |
Temp pontosság | ± 1 ℃ |
PCB méret | Mindenféle mobiltelefon-alaplap |
BGA chip | 1x1 - 80x80 mm |
Minimális forgácselosztás | 0,15 mm |
Külső hőmérséklet érzékelő | 1db |
Méretek | L420 × W450 × H680 mm |
Nettó tömeg | 35kg |
A forró levegő optikai bga reballing állomás adatai

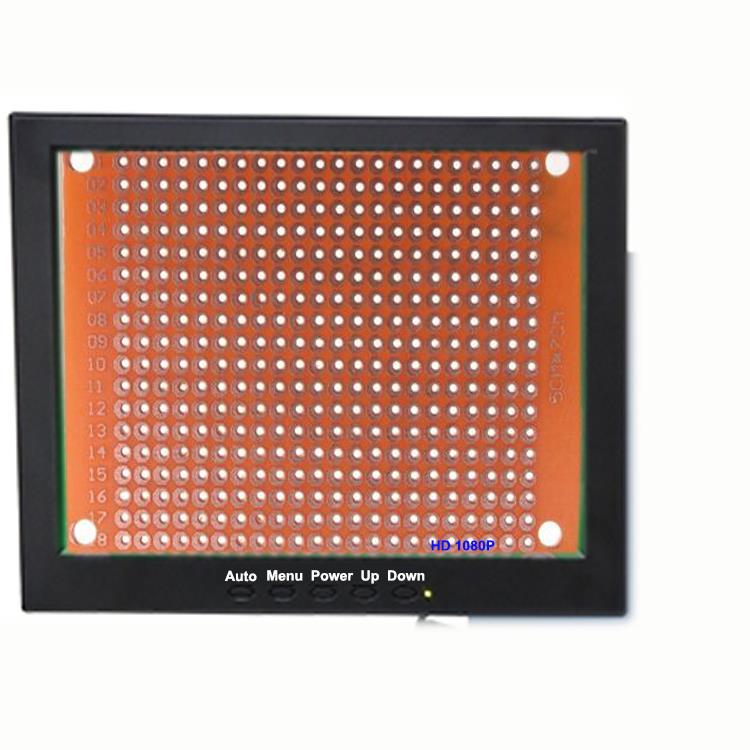

HD monitor képernyő, 1080P, pontok chip és PCBA lehet képalkotás rajta, amikor megfigyelése kétféle színű hajtogatott, csak kattintson a "start" indításához gép.
Importált optikai CCD kamera, amely kétféle színt képes megjeleníteni a monitor képernyőjén, a bga, IC és QFN stb.

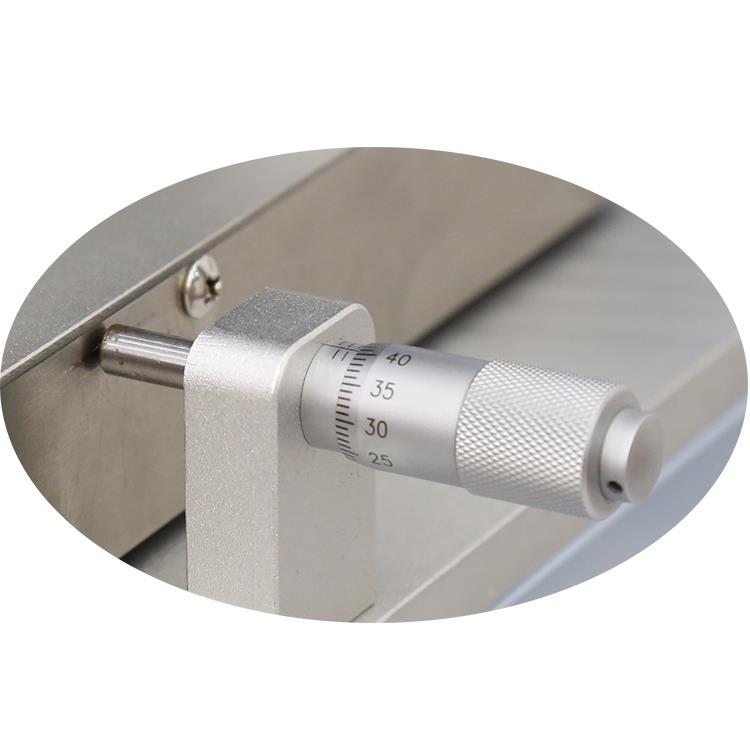

A mikrométer a PCB-hez jobbra vagy balra, hátrafelé vagy hátra finomhangolva állítja be a chipet a PCB-re.

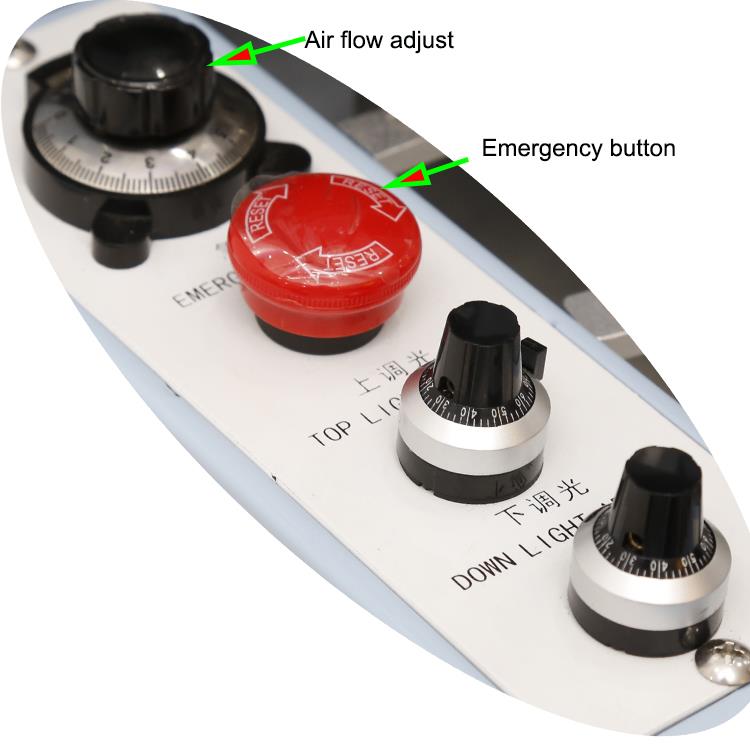

Bga átdolgozó állomás funkcionális gombjai, például a levegőáramlás a forró levegő beállításához, amikor kiürülést vagy forrasztást, vésznyitó gombot és könnyű beállítást biztosít a CCD kamera számára.

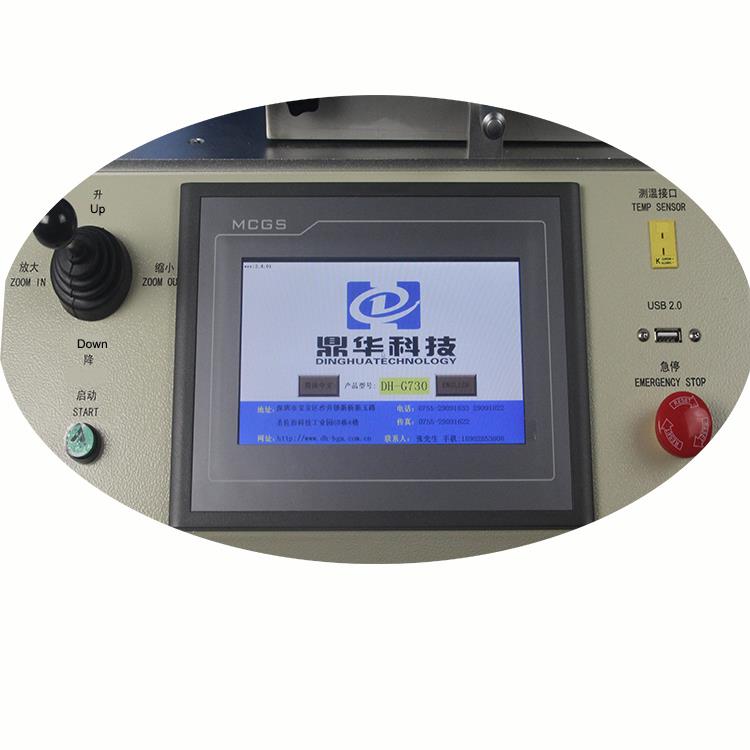

DH-G730 bga átdolgozó állomás interfész, egyszerű és könnyen kezelhető, az összes paraméter beállítható az érintőképernyőn, ez az egész gép vezérlő központja.
A mi gyárunkról
Üzemünk kívül

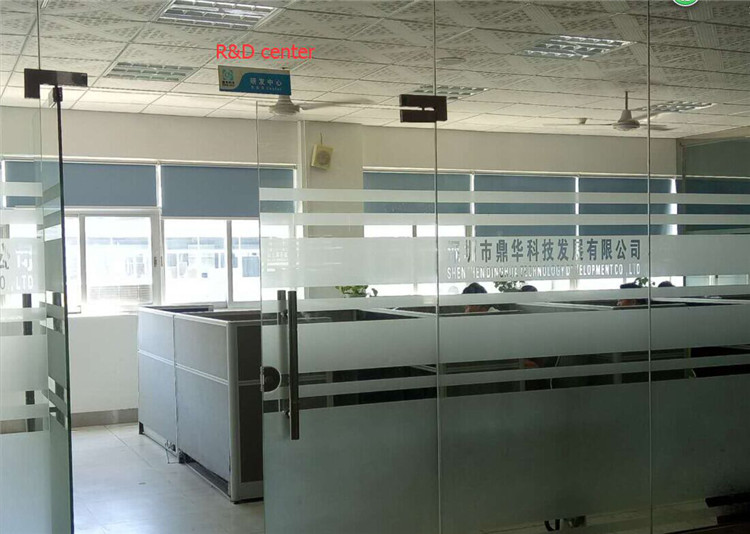

Fejlesztési és kutatási részleg az új stílusú Bga újratelepítési állomás fejlesztéséért

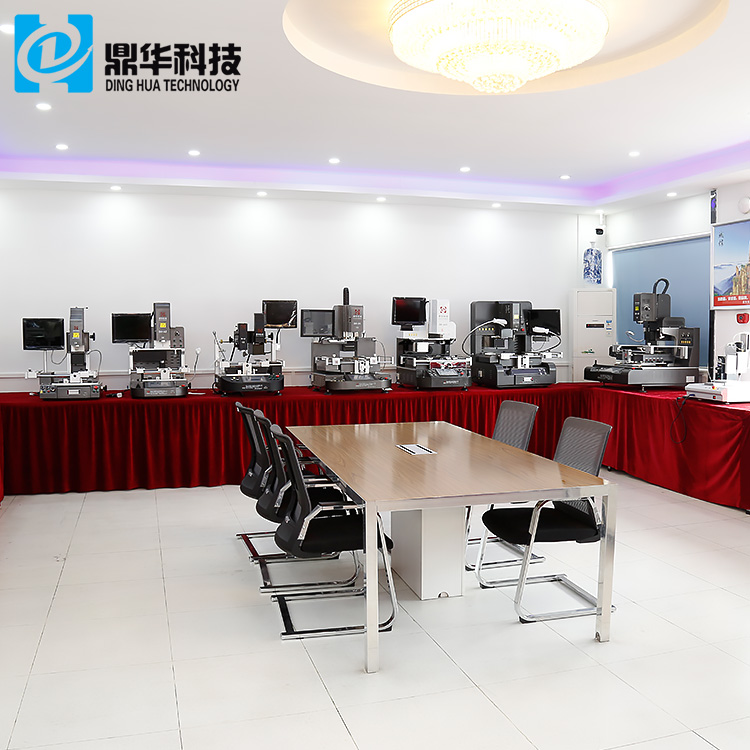

Világos és széles kiállítóterem a BGA átdolgozó állomás számára, amely az ügyfél látogatását mutatja
Az egyik irodánk

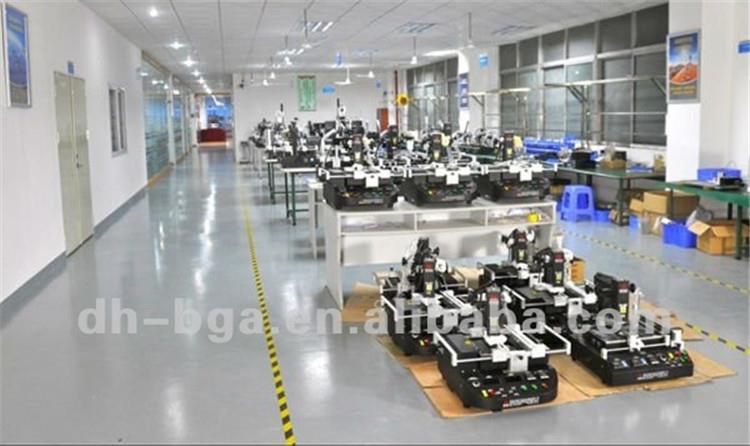

Műhelyünk a BFA utángyártó állomás összeállításához
A forró levegő optikai bga reballing állomás szállítása, szállítása és kiszállítása
A gépet teljes egészében rétegelt lemezre kell csomagolni (nincs szükség füstölésre), és fából készült rudakat, habot és kis kartonpapírt stb.
Minden gépnek legalább egy éves garanciája van a teljes gépre, és 3 évre a fűtőtesteknél, ha egynél több megrendelést rendelnek egyszerre, akkor a jótállás éve 3 év.
A forró levegő optikai bga reballing állomás FAQ
1. K: Ha fúvókát kell használni a forró levegőhöz?
V: Igen, ha a chip mérete nem szabályos, a fúvóka testreszabható.
2. K: Amikor a maradékot tisztítom, nem kell alkoholt használni?
V: Nem, akkor is használhatja az oldószert, különben is, miután használta, jobb, ha mosson kezet.
3. K: Hány adag a gépnek van fűtőtestje?
A: 2 fűtő, mindkettő forró levegő, mivel az összes mobiltelefon-PCB nagyon kicsi, nem szükséges előmelegíteni.
4. K: Milyen méretű a beépített vákuumos toll?
A: A rendelkezésre álló méret 1 * 1 ~ 80 * 80 mm
Tudás vagy tippek javítása
Lyukjavítás, transzplantációs módszer
VÁZLAT
Ez a módszer egy lyuk súlyos károsodásának javítására vagy a nem támogatott szerszámok vagy szerelő lyuk méretének, alakjának vagy helyének módosítására szolgál. A lyuk tartalmazhat alkatrészvezetékeket, huzalokat, kötőelemeket, csapokat, terminálokat vagy más hardvereket. Ez a javítási módszer egy párnát és egy nagy szilárdságú epoxidot használ a rögzítéshez. Az új anyag ragasztása után új furatot lehet fúrni. Ez a módszer használható egyoldalas, kétoldalas vagy többrétegű PC kártyákon és szerelvényeken.
VIGYÁZAT
A sérült belső réteges csatlakozások felületi huzalok hozzáadását igényelhetik.
IRODALOM
1.0 Előszó
2.1 Elektromos szerelvények kezelése
2.2 Tisztítás
2.5 Sütés és előmelegítés
2.7 Epoxi keverés és kezelés
SZERSZÁMOK ÉS ANYAGOK
Alapanyag rúd
Tisztító
Vége Mills
Epoxy
Micro Drill System
Mikroszkóp
Keverő botok
Sütő
Precíziós kés
Precíziós fúrórendszer
Razor Saw
Szalag, magas hőmérséklet
törlőkendők
ELJÁRÁS
1. Távolítsa el a területet.
2. A káros vagy rosszul méretezett furatot távolítsa el a keményfém maró vagy fúró segítségével. A precíziós fúróprés vagy marógép segítségével pontosan megmunkálhatja a lyukat. A forgácsolószerszám átmérőjének a lehető legkisebbnek kell lennie, de még mindig magában foglalja az egész sérült területet.
JEGYZET
A kopás műveletek elektrosztatikus töltéseket generálhatnak.
3. Cserélje ki a cserealapanyag rúdját. Az alapanyag rúdja FR-4 tűgombból készül. A hosszát kb. 12,0 mm (0,50 ") hosszúra kell vágni, mint amennyi szükséges.
4. Törölje át az átdolgozott területet.
5. Használja a magas hőmérsékletű szalagot, hogy megvédje a PC-tábla kitett részeit az újratöltési területen.
6.Mix az epoxi.
7.Ellőzzük mind a tokot, mind a lyukat epoxiddal és illesszük össze. További epoxigyantát alkalmazzon az új anyag peremén. Távolítsa el a felesleges epoxidot.
8. Az epoxi eljárást 2.7 Epoxi Keveréssel és Kezeléssel kell megjavítani.
VIGYÁZAT
Egyes komponensek érzékenyek lehetnek a magas hőmérsékletre.
9. Távolítsa el a szalagot, és vágja le a felesleges anyagot a borotvafűrésszel. Csiszoljuk vagy fonjuk a dübelet a lap felületével.
10. Végezze el az eljárást a lyukak kicsinyítésével és a szükséges áramkörök hozzáadásával.
