Érintőképernyő Ps2 Ps3 Ps4 BGA Rework Station



Érintőképernyős ps2 ps3 ps4 bga átdolgozó állomás

Gyors előnézet:

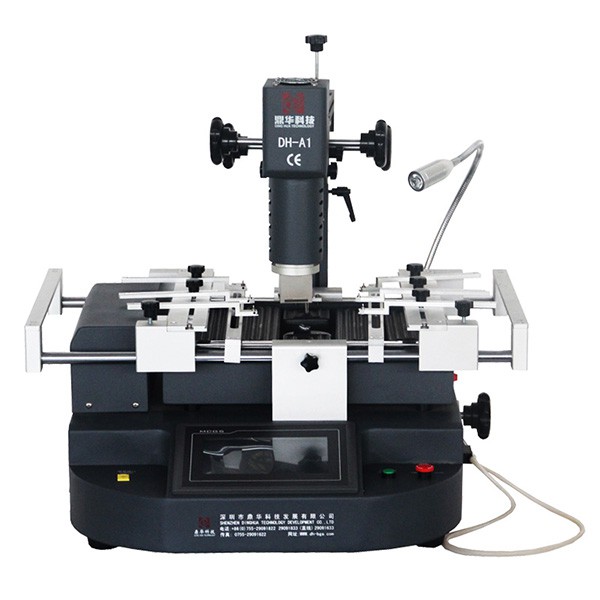

Eredeti gyári ár! DH-A1 BGA Rework Machine IR fűtővel ps2,ps3,ps4 javításhoz már raktáron.

Átdolgozó állomásunkat elsősorban a BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED stb. átdolgozására használják.

A többfunkciós és innovatív kialakítású Dinghua gép egyablakos rombolásra, szerelésre és forrasztásra képes.



1. A DH-A1 BGA REWORK STATION specifikációja

1	Hatalom	4900W
2	Felső fűtés	Forró levegő 800W
3	Alsó fűtés Vas melegítő	Meleg levegő 1200W, infravörös 2800W 90w
4	Tápegység	AC220V±10%50/60Hz
5	Dimenzió	640 * 730 * 580mm
6	Elhelyezés	V-horony, NYÁK támaszték bármilyen irányba állítható külső univerzális rögzítéssel
7	Hőmérséklet szabályozás	K típusú hőelem, zárt hurkú szabályozás, független fűtés
8	Hőmérséklet pontosság	±2 fok
9	PCB méret	Max 500*400 mm Min. 22*22 mm
10	BGA chip	2*2-80*80 mm
11	Minimális forgácstávolság	0,15 mm
12	Külső hőmérséklet érzékelő	1 (nem kötelező)
13	Nettó tömeg	45 kg



2. A DH-A1 BGA átdolgozó állomás leírása

A felső és az alsó fűtőelem a BGA chip melegítésére szolgál, az infrafűtő pedig az egészet

PCB, így megvédheti a PCB-t az egyenetlen melegedéstől.

2.HD érintőképernyős interfész, PLC vezérlés.

3. Hőmérséklet-kompenzációs rendszer--K-érzékelő zárt hurkú vezérlése és automatikus hőmérséklet-kompenzációs rendszer.

Hőmérséklet-modullal kombinálva ±2 fokos hőmérsékleti pontosságot tesz lehetővé.

4. Forró levegő fúvókák, 360 fokos forgás, könnyen telepíthető és cserélhető, testreszabható.

5.V-hornyú PCB-támogatás a gyors, kényelmes és pontos pozicionálás érdekében, amely minden típusú nyomtatott áramköri laphoz illeszkedik.

6. Erőteljes keresztáramú ventilátor, amely hatékonyan hűti a NYÁK-kártyát fűtés után, hogy megakadályozza a deformációt.

7. Hangjelzéses rendszer. Minden ki- és forrasztás befejezése előtt riasztás van.



3. Miért érdemes a Dinghuát választani?

1. Dinghua több mint 10 éves tapasztalattal rendelkezik.

2. Professzionális és tapasztalt technikus csapat.

3. Kiváló minőségű termékkel, kedvező áron és időben történő szállítással.

4. Válaszoljon minden kérdésére 24 órán belül.



4. Kapcsolódó ismeretek:

A BGA (Bdll Grid Array) csomag egy golyós rácstömb csomag, amelyben egy tömb forrasztógolyó van kialakítva egy forrasztógolyó alján.

csomagolja a szubsztrátot az áramkör I/O termináljaként, és egy nyomtatott áramköri kártyához (PCB) csatlakozik. Az eszközök csomagolva

Ezzel a technológiával felületre szerelhető eszközök. Összehasonlítva a hagyományos lábbehelyező eszközökkel, mint például a QFP és a PLCC,

A BGA csomagok a következő tulajdonságokkal rendelkeznek.

1) Több I/O van. A BGA-csomag I/O-inak számát főként a csomag mérete és a labdapálya határozza meg.

Mivel a BGA-ba csomagolt forrasztógolyók a csomaghordozó alá vannak elrendezve, az eszköz I/O száma jelentősen növelhető,

csökkenthető a csomag mérete, és megtakarítható az összeszerelés helye. Általában a csomag mérete több mint

30% azonos számú lead mellett. Például: CBGA-49, BGA-320 (osztástávolság 1,27 mm) összehasonlítva a PLCC-vel-44 (osztástávolság 1,27 mm) és

MOFP{{0}} (0,8 mm-es osztás), a csomagolás mérete 84%-kal, illetve 47%-kal csökkent.

2) Megnövekedett kihelyezési hozam, ami potenciálisan csökkenti a költségeket. A hagyományos QFP és PLCC eszközök vezetékcsapjai egyenletesen vannak elosztva

a csomag körül. Az ólomcsapok osztásköze 1,27 mm, 1.0 mm, 0,8 mm, 0,65 mm és 0,5 mm. Az I/O-k számának növekedésével a

a hangmagasságnak egyre kisebbnek kell lennie. Ha a osztás 0,4 mm-nél kisebb, az SMT-berendezések pontosságát nehéz teljesíteni. Ezen kívül

az ólomcsapok könnyen deformálódnak, ami megnövekszik a szerelési hibák arányában. A BGA-eszközeik forrasztógolyóit kiosztják

egy tömb formája a hordozó alján, amely több I/O-számot képes befogadni. A szabványos forrasztógolyó osztásköze 1,5 mm,

1,27 mm, 1.0 mm, finom osztású BGA (nyomtatott BGA, más néven CSP-BGA, ha a forrasztógolyók osztásköze < 1.0 mm, CSP kategóriába sorolható

csomag) osztásköz: {{0}},8 mm, 0,65 mm, 0,5 mm, és most Egyes SMT-feldolgozó berendezések kompatibilisek a következő elhelyezési hibaaránnyal<10 ppm.

3) A BGA forrasztógolyói és a hordozó közötti érintkezési felület nagy és rövid, ami elősegíti a hőelvezetést.

4) A BGA tömb forrasztógolyóinak tűi nagyon rövidek, ami lerövidíti a jelátviteli utat és csökkenti a vezeték induktivitását, ill.

ellenállást, így javítva az áramkör teljesítményét.

5) Jelentősen javítja az I/O kivezetések egysíkúságát, és nagymértékben csökkenti az összeszerelési folyamat rossz koplanaritása által okozott veszteségeket.

6) A BGA alkalmas MCM-csomagolásra, és nagy sűrűséget és nagy teljesítményt érhet el az MCM-ben.

7) Mind a BGA, mind a ~BGA szilárdabb és megbízhatóbb, mint a finom hangmagasságú lábcsomagolású IC-k.

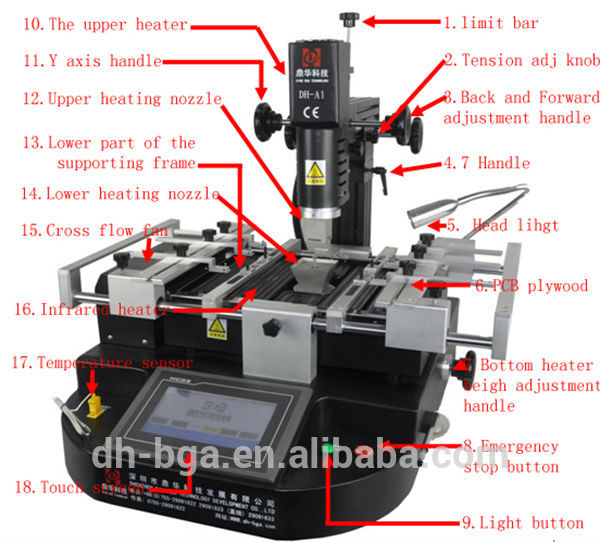

5. A DH-A1 BGA REWORK STATION részletes képei



6. A DH-A1 BGA REWORK STATION csomagolási és szállítási adatai





A DH-A1 BGA REWORK STATION szállítási részletei



Szállítás:

1. A szállítás a fizetés kézhezvételétől számított 5 munkanapon belül megtörténik.

2. Gyors szállítás a DHL, FedEX, TNT, UPS és egyéb módokon, beleértve a tengeri vagy légi úton történő szállítást.
