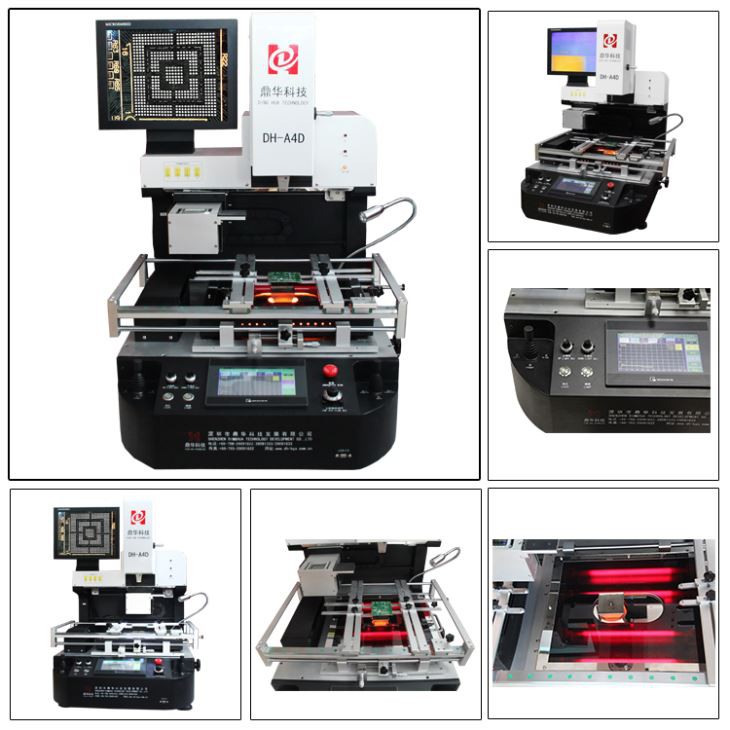

Reballing Station Ir Rework Station Reflow Station

DH-A4D csúcstechnológiás vég speciális minőségű összeszereléssel, intelligens optikai igazítással, BGA átdolgozó állomással

Specifikáció



Teljes teljesítmény	6800W
Felső fűtés	1200W
Alsó fűtés	2. 1200W, 3. német IR infrafűtő 4200W
Feszültség	AC220V/110V ±10％ 50Hz/60Hz
Üzemmód	Dupla joystick működés. Teljesen automatikus pozicionálás, forrasztás, hűtés, integráció.
Optikai CCD kamera lencse	Automatikus előre/hátra, jobbra/balra, vagy kézi vezérlés a joystickkal
Kamera nagyítás	2.0 millió képpont (digitális zoom 10X-180X-szeres)
Munkaasztal finomhangolás:	±15mm előre/hátra, ±15mm jobbra/balra
BGA pozicionálás	Lézeres pozíció, PCB és BGA gyors és pontos pozicionálása
Legfelső légsebesség	Beállító gombbal állítható, megakadályozza az apró BGA elmozdulását.
PCB pozicionálás	Intelligens pozicionálás, NYÁK X, Y irányban állítható "5 pontos támasztékkal" + V-hornyú NYÁK tartó + univerzális rögzítések.
Hőmérséklet szabályozás	K érzékelő, zárt hurok, PLC vezérlés, szervo meghajtó
Elhelyezési pontosság:	±0,01 mm
Hőmérséklet pontosság	±1 fok
Világítás	Tajvan led munkalámpa, bármilyen szögben állítható
Hőmérséklet profil tárolása	50 000 csoport
PCB méret	Max 500×420 mm Min. 22×22 mm
BGA chip	1x1 - 80x80 mm
Minimális forgácstávolság	0,1 mm
Külső hőmérséklet-érzékelő	4 db

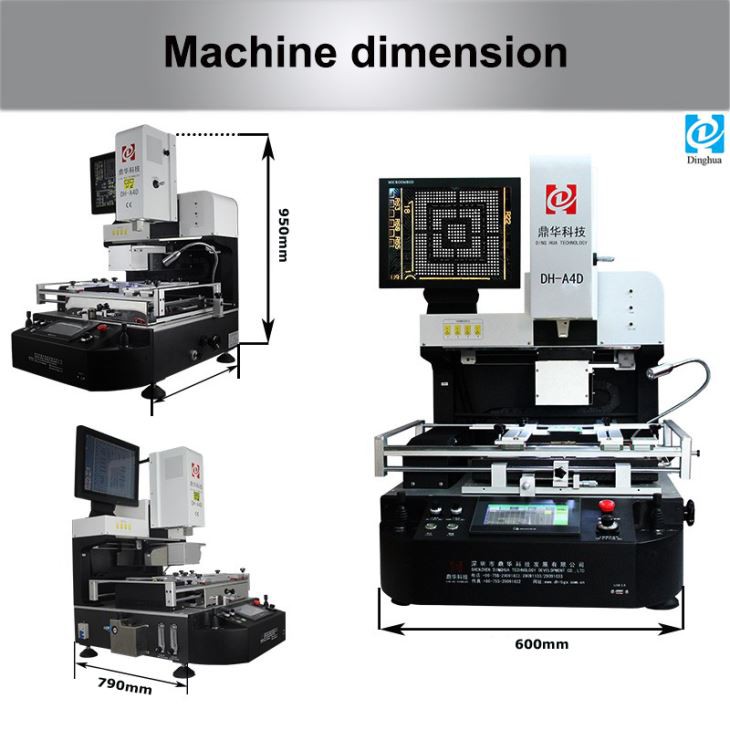

Dimenzió	790x60x950mm
Nettó tömeg	95 kg

Alkalmazás

1. Átdolgozási alkalmazások teljes skálája közepes és nagyméretű szervizközpontokban, mobil- és rádiórendszerek javítását tervezi,

2. mobiltelefonok, PDA-k, kéziszámítógépek, laptopok, notebookok, hordozható orvosi berendezések LAN-eszközök, hálózati csomópontok, katonai

3. cokommunikációs berendezések stb.

2. Alkalmazható mindenféle chip javítására, mint pl. BGA, PGA, POP, BQFP, QFN, PLCC, TQFP, TSOP, stb. ónnal és ólommentesen.

Szolgáltatások

1. Elővételben ingyenes bemutató és információs tanácsadás, helyszíni vagy videós.
2. Az Ön igénye szerint folyamatvideót vagy képzést biztosíthat a szállítás előtt.
3. Értékesítés után, erős szakmai technikai háttér csapattal.

4. Hatalmas engedményeket kínál nagy mennyiségű vagy ismételt megrendelés esetén.

5. Garancia: 1 év ingyenes, és a további évekre alkatrészköltséget kap.

Hogyan működik az automatikus BGA átdolgozó állomás?

GYIK

1. Mi a helyzet a csomaggal? Biztonságos a szállítás során?

Minden mobiltelefon LCD felújított gépet biztonságosan csomagolnak, szabványos erős fakartonba vagy kartondobozba, benne habszivaccsal.

2. Mi a szállítás módja? Hány napra érkezik hozzánk a gép?

A gépet DHL, FedEx, UPS stb. (háztól házig szolgáltatás) szállítjuk, körülbelül 5 napon belül.

Vagy légi úton a repülőtérre (Door to Airport szolgáltatás), körülbelül 3 nap az érkezésig.

Vagy tengeren a kikötőbe, Minimális CBM követelmény: 1 CBM, körülbelül 30 nap az érkezésig.

3. Biztosítja a garanciát? Mi a helyzet az értékesítés utáni szolgáltatással?

1 év garancia ingyenes az alkatrészekre, teljes élettartamú műszaki támogatás.

Professzionális értékesítés utáni csapatunk van, ha kérdése van, asszisztensi videókat is biztosítunk az értékesítés utáni szolgáltatásban.

4. Ez a gép könnyen kezelhető? ha nincs tapasztalatom, azt is jól tudom üzemeltetni?

Támogatja a felhasználói kézikönyvet és a kezelési videókat?

Igen, gépeinket úgy tervezték, hogy könnyen használhatók legyenek. Általában 2-3 órába telik, amíg megtanulja a kezelést, ha Ön technikus,sokkal gyorsabb lesz a tanulás. Ingyenesen biztosítjuk az angol nyelvű használati útmutatót, és elérhető a működési videó is.

5, Ha megérkezünk a gyárába, ingyenes képzést biztosít?

Igen, szeretettel üdvözöljük gyárunkban, megszervezzük az ingyenes képzést.

6. Mi a fizetési mód?

Elfogadjuk a fizetési feltételeket: banki átutalás, Western Union, Money Gram, Paypal stb.

A BGA-nak négy alapvető típusa van: PBGA, CBGA, CCGA és TBGA, és a csomag alja általában

csatlakoztatvaegy forrasztógolyó tömb I/O kivezetésként. A forrasztógolyósorok tipikus távolsága ezekben a csomagokban az

1.{1}}mm, 1,27 mm, 1,5 mm.

A forrasztógolyók általános ólom-ón összetevői főként 63Sn/37Pb és 90Pb/10Sn. A szabványok vállalatonként eltérőekvállalat. A BGA összeszerelési technológia szempontjából a BGA jobb tulajdonságokkal rendelkezik, mint a QFP eszközök, amelyekfőként abban mutatkozik meg, hogy a BGA-eszközök kevésbé szigorú követelményeket támasztanak a szerelési pontossággal kapcsolatban. A betét eltolása olyantöbb mint 50%, és a forraszanyag felületi feszültsége miatt a készülék helyzete automatikusan korrigálható. Ezt a helyzetetaz ion kísérletekkel teljesen nyilvánvalónak bizonyult. Másodszor, a BGA-nak már nincs hasonló problémája a csap deformációjávalA QFP és más eszközök, valamint a BGA jobb egysíkúságú, mint a QFP és más eszközök, és a kivezetési távolsága sokkal nagyobbmint a QFP-é, amely jelentősen csökkentheti a forrasztást A paszta nyomtatási hibái a forrasztási kötések "áthidalásának" problémájához vezetnek;

emellett a BGA jó elektromos és termikus jellemzőkkel, valamint nagy összeköttetési sűrűséggel rendelkezik. A fő hátrányA BGA-ban az, hogy nehéz a forrasztott kötések észlelése és javítása, és a forrasztási kötések megbízhatósági követelményei viszonylag szigorúak,amely számos területen korlátozza a BGA-eszközök alkalmazását.
