Hot Air érintőképernyős BGA forrasztóállomás



Gyártó vagyunk, amely több mint 8 éve együttműködik olyan nemzetközi cégekkel, mint a Foxconn, a Lenovo és a Huawei a BGA/SMT átdolgozó állomások területén. BGA-feldolgozó állomásainkat világszerte értékesítik, és ügynökeink vannak olyan országokban, mint Irán, az USA, Mexikó, India és Vietnam. Reméljük Ön is csatlakozhat hozzánk. Az Ön elégedettsége mindig a mi törekvésünk.

Jellemzők

• Széles körben használják CPU és GPU chipek átdolgozására laptopokon, PS3, PS4, XBOX360 stb.
• BGA chipek forrasztása, kiforrasztása, eltávolítása és felszerelése kézi működtetéssel.
• Felszerelt felső és alsó meleglevegős fűtőberendezésekkel, valamint alsó infravörös fűtőlappal.
• Felhasználóbarát érintőképernyős felület az egyszerű kezelés érdekében.
• Támogatja a BGA, CCGA, QFN, SMD komponensek stb. átdolgozását.
• Pontos hőmérsékletszabályozás ±2 fokos pontossággal.
• Kiváló biztonsági funkciók, beleértve a vészvédelmet.

A termék paramétere

Teljes teljesítmény	4800W
Felső fűtés	800W
Alsó fűtés	2. 1200 W, 3. IR fűtés 2700 W
Hatalom	AC220V±10％ 50Hz
Világítás	Tajvan led munkalámpa, bármilyen szögben állítható.
Üzemmód	Fiók stílusú HD érintőképernyő, intelligens társalgási felület, digitális rendszerbeállítás
Tárolás	50 000 csoport
Felső fűtés mozgása	Jobbra/balra, előre/hátra, szabadon forog.
Pozícionálás	Intelligens pozicionálás, a PCB X, Y irányban állítható "5 pont támogatás" + V-horonyos PCB konzol + univerzális lámpatestek.
Hőmérséklet szabályozás	K érzékelő, zárt hurok
Hőmérséklet pontosság	±2 fok
PCB méret	Max 390×400 mm Min. 22×22 mm
BGA chip	2x2 mm - 80x80 mm
Minimális forgácstávolság	0,15 mm
Külső hőmérséklet-érzékelő	1 db
Méretek	610*620*560mm
Nettó tömeg	40 kg

A termék jellemzője

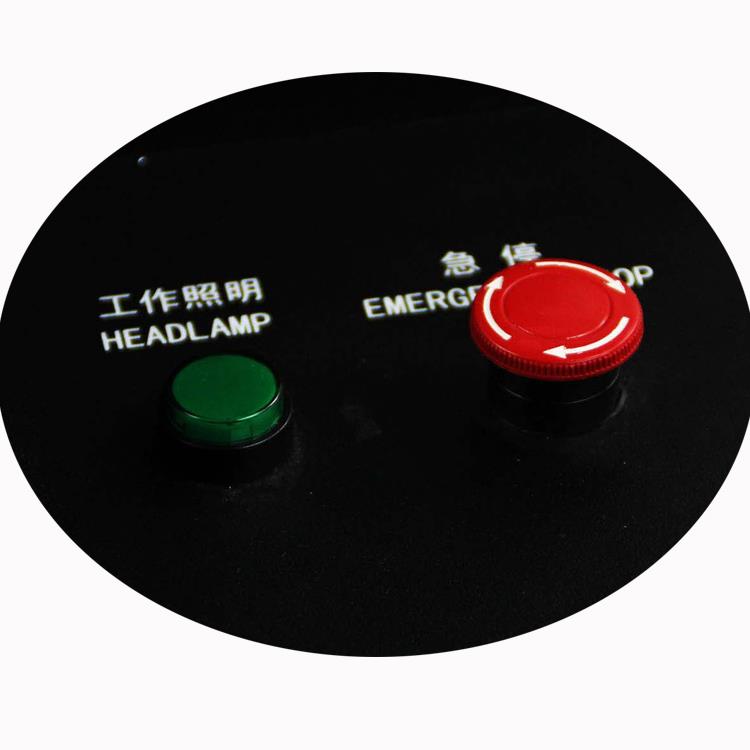

Gép segélygombja, bármilyen sürgős állapot, megnyomható, majd BGA átdolgozás

A gép azonnal leáll, és a keresztáramú ventilátor hűteni kezd a PCB/chip és a bemeneti

frázis előmelegítő terület.

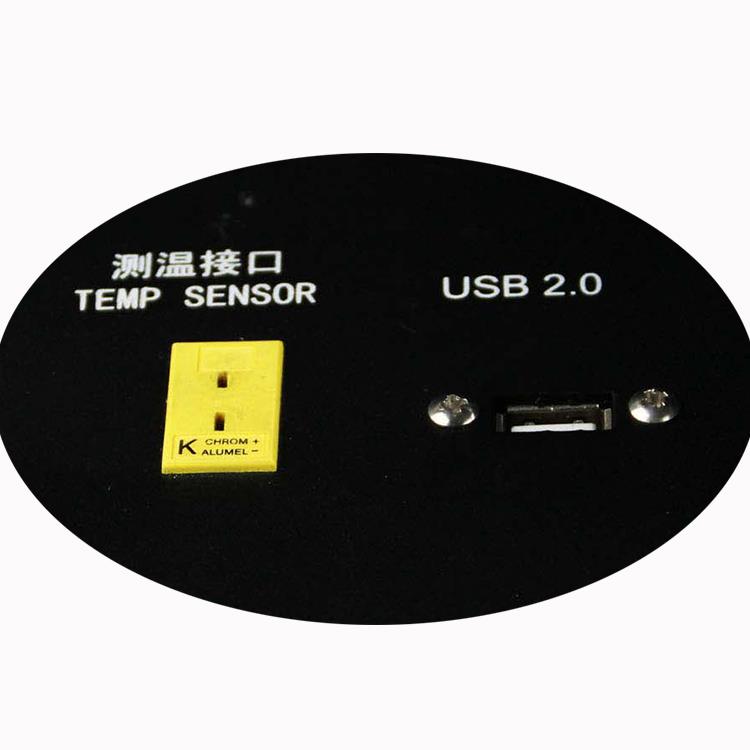

A hőmérséklet-érzékelő valós idejű hőmérsékletet figyelhet az USB 2-es chipen.0 szoftverfeltöltéshez

vagy letölti a képernyőképet stb.

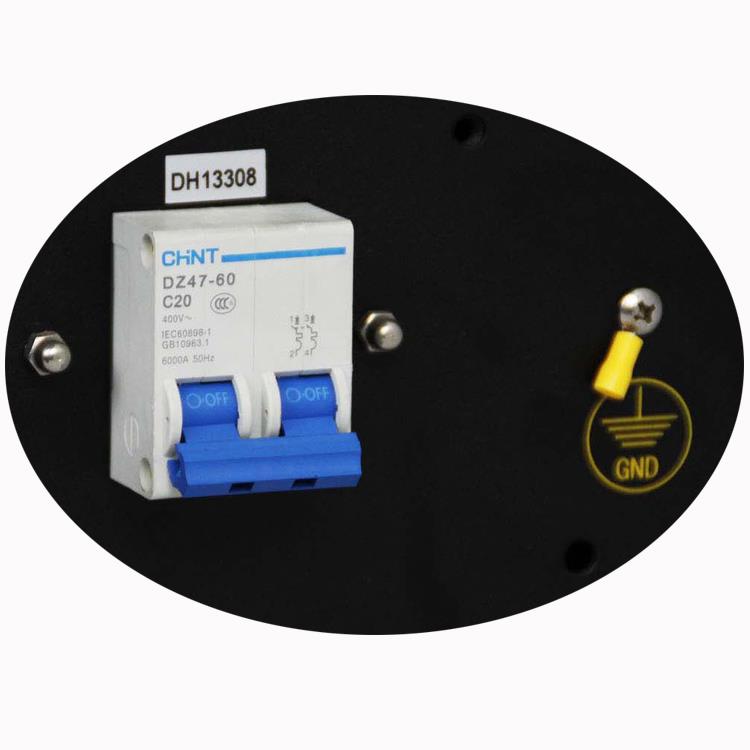

Levegőkapcsoló, amely leáll, ha a valuta nem normális (többé-kevésbé), például szivárgás esetén

elektromos áram, rövidzárlat, a tápfeszültség meghaladja a normál tartományt (+/- 10%).

"GND" a földvezeték csatlakoztatásához a biztonságosabb technológia érdekében a gép használatával.

Hogyan működik a BGA forrasztóállomás?

A BGA forrasztóállomás rendezett és egyszerű kezelési felülettel rendelkezik, egy hőmérséklet-érzékelő porttal, egy USB 2.0 porttal, egy világításkapcsolóval és egy vészhelyzeti gombbal. A 7-hüvelykes érintőképernyővel felszerelt ipari számítógép legfeljebb 5,000 profilt képes tárolni, így a sikeres profilokat elmentheti későbbi használatra.

A Hot Air érintőképernyős BGA forrasztóállomás termékminősítése

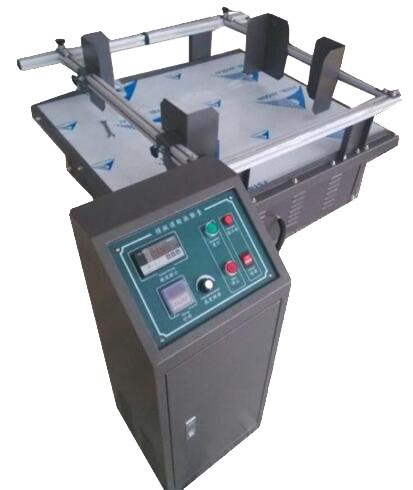

A fenti képen egy szimulált autószállító gép látható. Minden gépünk szigorú tesztelési folyamaton esik át: 3 napig folyamatosan üzemelnek, majd legalább 24 órás rezgésvizsgálatnak vetik alá. Ezt követően további 24 órán keresztül futnak, hogy azonosítsák az esetleges problémákat, és megelőzzék ügyfeleink jövőbeli problémáit. A mai napig mi vagyunk az egyetlen olyan vállalat Kínában, amely ilyen alapos tesztelést végez ebben az iparágban.

GYIK

K: Mi az a PCB?

A:A PCB (nyomtatott áramköri lap) üvegszálas és rézrétegekből készül, amelyek egymáshoz vannak ragasztva.

K: Használhatok 110 V-ot ehhez a géphez?

A:Igen, a gép tud működni 110V-ról, de kérjük, előre jelezze felénk, mert előfordulhat, hogy egyes alkatrészeket módosítani kell.

K: Használhatok kiforrasztott chipet, hogy újra ráforraszthassam egy PCB-re?

A:Igen, amíg az alappont érintetlen marad, a chip újragolyózás után újra felhasználható.

K: Hogyan állapíthatom meg, hogy melyik chipnél van probléma?

A:Általában röntgenkészülékre van szükség a probléma diagnosztizálásához.



Néhány tipp a javításhoz: vezetőjavítás és hegesztési módszer

Bármilyen hegesztőberendezés használata előtt bizonyos óvintézkedéseket kell tenni. Győződjön meg arról, hogy a berendezés elektródái meg vannak tisztítva, igazítva és a megfelelő táblavastagságra beállítva.

Hasonló áramköri szélességgel, távolsággal, vastagsággal, felületkezeléssel és kontúrral rendelkező vizsgálati mintákat kell használni. Figyelje meg és tesztelje a varrat minőségét, beállítását, elszíneződését, összeolvadását és az alapanyag megjelenését a hegesztési területen. Módosítsa a hegesztőberendezés beállításait, és ismételje meg addig, amíg elfogadható eredményt nem kap.

A hegesztett szalagnak az áramkör mintájához igazodnia kell {{0}},050 mm-en (0,002") belül. A hegesztési varrat kötési szilárdságának meg kell haladnia az áramkör/alapanyag kötési szilárdságát.

Eljárás

1. Tisztítsa meg a területet.
2. Válassza ki a Kovar-szalag egy szakaszát, amely megfelel a javítandó vezetékminta szélességének (± {{0}},050 mm vagy 0,002").
3. Vágja le a szalagot körülbelül 30 mm-rel (0.120") hosszabbra, mint a javítandó szakasz.
4. Tisztítsa meg a szalagvezetőt és az alapanyagot a javítási terület körül.
5. Helyezze és középre helyezze a szalagot a javítandó szakasz fölé, mindkét oldalon egyenlő hosszúságot hagyva, párhuzamosan az áramkör mintájával.
6. Helyezze a PC kártyát a hegesztési elektródák alá úgy, hogy az elektródák rányomjanak a javítási területre.
7. Tartsa a szalagot a helyén precíziós csipesszel, amíg a varrat be nem fejeződik. Helyre kell hegeszteni az elfogadott vizsgálati mintákon alapuló beállításokkal.
8. Tisztítsa meg a területet.
9. Gondosan ellenőrizze a varrat minőségét és beállítását.
10. Ha szükséges, vigyen fel kis mennyiségű folyasztószert, és forraszanyaggal ónozza be az egész területet.
11. Tisztítsa meg újra a területet.

Ha szükséges, vonja be a javított területet epoxival.
