Automatikus optikai BGA újragolyós állomás
Automatikus optikai bga újragolyós állomás A DH-A2E gép egy teljesen automatikus BGA átdolgozó állomás automatikus chip adagolóval, kijelzővel (15 hüvelykes, 1080P), a Panasonnictól importált automatikus optikai CCD-beállító rendszerrel és üvegpajzsgal borított szénszálas fűtőcsövekkel. stb. Személyes...
Leírás
Automatikus optikai bga reballing állomás
A DH-A2E gép egy teljesen automatikus BGA átdolgozó állomás automatikus chipadagolóval,
kijelző (15 hüvelykes, 1080P), automatikus optikai CCD igazító rendszer importált
Panasonic, és szénszálas fűtőcsövek üvegpajzsgal stb.
javítási, lőszergyári vagy egyetemi laboratóriumi és egyéb osztályok.
A termék paramétereAutomatikus optikai BGA újragolyós állomás
Teljhatalom | 5200W |
Felső fűtés | 1200W |
Alsó fűtés | 2. 1200 W, 3. IR fűtés 2700 W |
Erő | AC110~240V±10％50/60Hz |
Automata chip adagoló rendszer | |
Üzemmód | Két üzemmód: kézi és automatikus, szabadon választható! HD érintőképernyő, intelligens ember-gép, digitális rendszerbeállítás. |
Hőmérséklet profil tárolása | 50 000 csoport |
Optikai CCD kamera lencse Chip adagoló | Automatikus kinyújtás és összecsukás a BGA chip kiválasztásához és cseréjéhez, PLC vezérlés |
Kamera nagyítás | 10x - 220x |
Munkaasztal finomhangolás: | ±15mm előre/hátra, ±15mm jobbra/balra |
Felső mikrométer | Max 60 fok |
Elhelyezési pontosság: | ±0,01 mm |
BGA pozicionálás | Lézeres pozicionálás, PCB és BGA gyors és pontos pozicionálása |
PCB pozíció | Intelligens pozicionálás, a PCB X, Y irányban állítható "5 pont támogatás" plusz V-hornyú PCB tartó plusz univerzális rögzítők. |
Világítás | Tajvan led munkalámpa, 5W, bármilyen szögben állítható |
Hőmérséklet szabályozás | K érzékelő, zárt hurok |
Hőmérséklet pontosság | ±1 fok |
PCB méret | Max 450×400 mm Min. 22×22 mm |
BGA chip | 2x2 - 80x80 mm |
Minimális forgácstávolság | 0,1 mm |
Külső hőmérséklet-érzékelő | 1 db |
Méretek | 600×700×850 mm |
Nettó tömeg | 70 kg |
A termék részletei az automatikus optikai BGA újragolyós állomáshoz

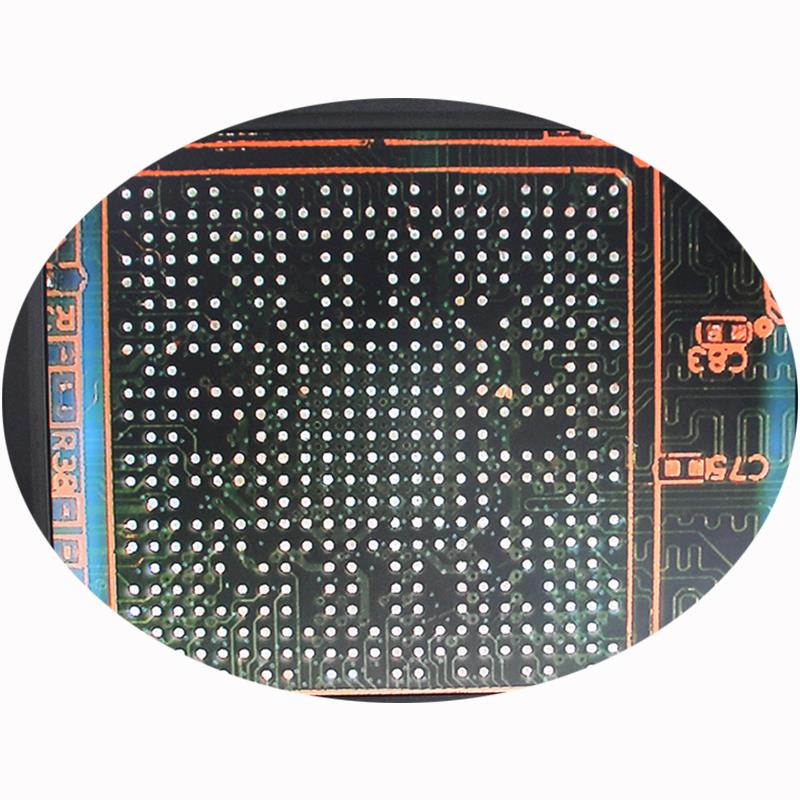

Kijelző, 15 hüvelykes, 1080P, nagyítás/kicsinyítés 10x~220x, az összes pont a chip alatt vagy rajta
A PCB tisztán látható, a kép jól látható, automatikusan fókuszál.

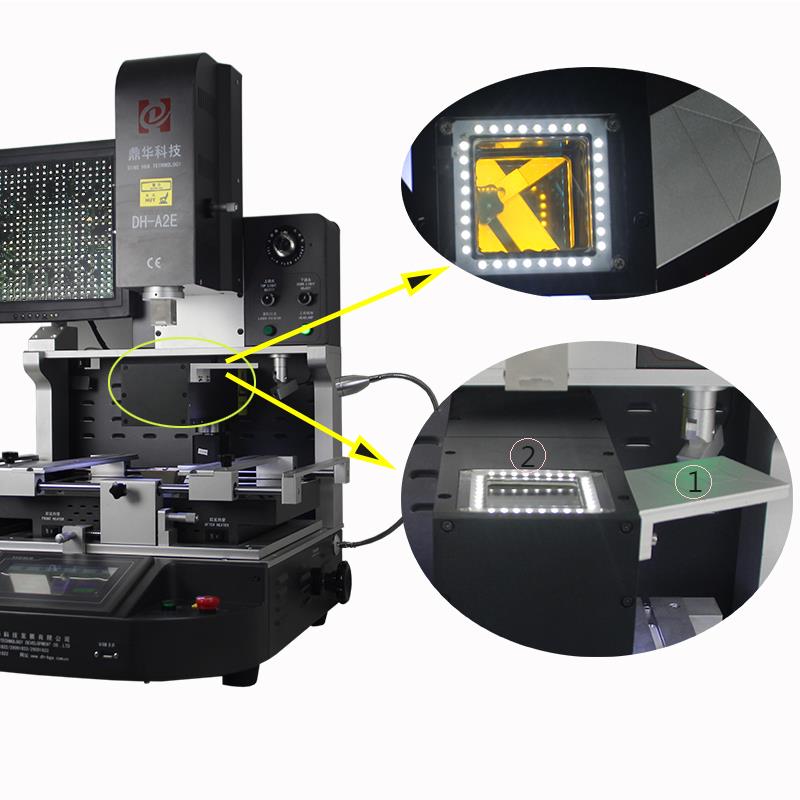

Automatikusan optikai CCD és chip adagoló
Ez egy nagy felbontású optikai CCD, amelyet PCBA-hoz és egy chiphez használnak a képalkotáshoz.
Az "1" egy automata forgácsadagoló, amely legfeljebb 80*80 mm-es forgácsra rakható;
A "2" egy optikai CCD, amely megosztott látásmóddal rendelkezik a PCB és a monitor képernyőjén elhelyezett chip között.
Mindkettő automatikusan együtt fut az igazításhoz, felszedéshez és cseréhez stb
Az alsó meleg levegő és az IR
Az "1" az alsó forrólevegős fűtőfúvóka, amely 2 * 2 ~ 80 * 80 mm között testreszabható, akár
100*100mm-ig, titánötvözetből készült, nem rozsdásodik, és mágneses pe-
destal, egyszerűen és egyszerűen telepíthető. A közepén egy kis csavarforma is található
az a fúvóka, melegítéskor nagy méretű alaplapot rögzíthet.
A "2" az alsó infravörös előmelegítő zóna, amelyet speciális üvegburkolat véd, ezek a szénhidrát-
a belsejében elhelyezett magfűtőcsöveken, amelyek akár hőenergiát is képesek leadni, így molylepke-
erboard a legjobb esetben is védett legyen.

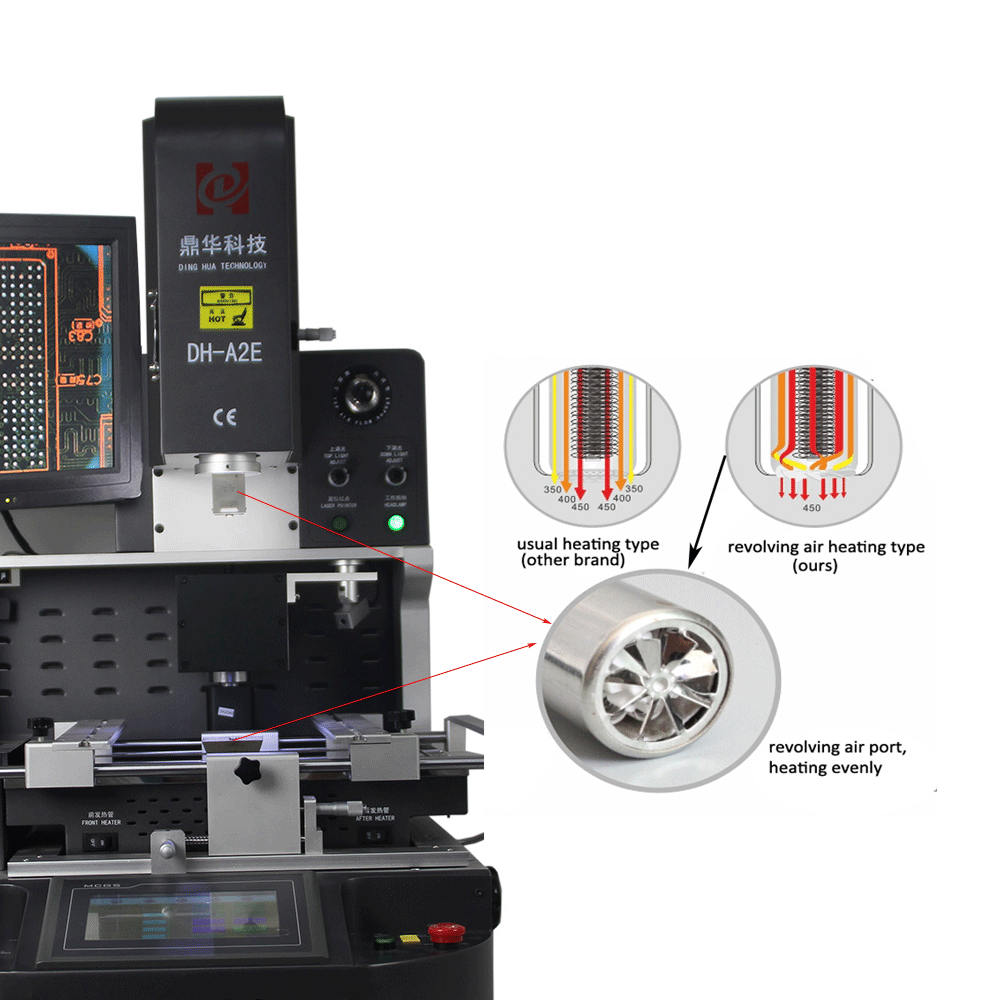

Meleg levegő fűtés
Meleglevegős fűtőelemek, felső és alsó fűtőelemek a légáramláshoz, hogy forrasztógolyót olvadjanak meg úgy, hogy
chip forrasztása vagy kiforrasztása alaplapon.
Import anyagokból készült, amelyek egyenletes légáramlást és tartós hőt biztosítanak, felhasználása
az élet több mint 10 év.
Alkatrészeinket neves cégek szállítják
Például Omron relé, Mitsubish PLC, Meanwell tápegység stb.
Csomagolás és szállítás:
Erős rétegelt lemez dobozzal csomagolva a BGA átdolgozó állomáshoz.
DHL, FedEx, TNT és SF, de vasúti, tengeri vagy légi szállítás is szállítja,
mennyiségtől és az ügyfelek igényeitől függően.
