BGA Rework Reballing Station

BGA rework reballing állomás



A DH-A2 a legkeresettebb modell a tengerentúli piacon és a kínai piacon, eddig a Foxconn alkalmazta,

Huawei és sok sok gyár, emellett népszerű a javítóműhelyekben, például az Apple szervizközpontban,

Xiaomi szervizközpont és más személyes javítóműhelyek stb. mivel nagy hatékonyságú és költséghatékony.

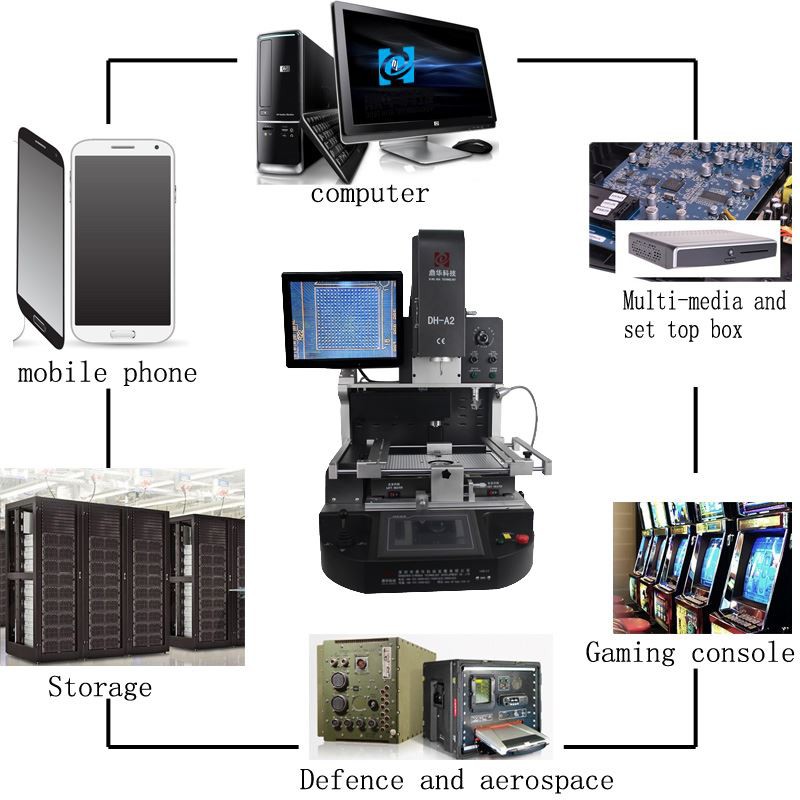

1. Alkalmazása BGA rework reballing állomás



Másfajta forgácsok forrasztásához, újragolyózásához, kiforrasztásához:



BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,PBGA,CPGA,LED chipek és így tovább.

2. A BGA átdolgozó reballozó állomás termékjellemzői

* Stabil és hosszú élettartam (15 évre tervezve)

* Különböző alaplapok javítása magas sikerességi aránnyal

* Szigorúan szabályozza a fűtési és hűtési hőmérsékletet

* Optikai beállító rendszer: pontosan rögzíthető 0,01 mm-en belül

* Könnyen kezelhető. 30 perc alatt bárki megtanulhatja használni. Nincs szükség különleges készségekre.

3. SpecifikációjaBGA rework reballing állomás



Tápegység	110~240V 50/60Hz
Teljesítmény arány	5400W
Automatikus szint	forrasztás, kiforrasztás, felszedés és csere stb.
Optikai CCD	automata forgácsadagolóval
Futásvezérlés	PLC (Mitsubishi)
forgácstávolság	0,15 mm

Érintőképernyő	görbék megjelenése, idő és hőmérséklet beállítása
PCBA méret elérhető	22*22~400*420mm
chip mérete	1*1~80*80mm
Súly	körülbelül 74 kg
A csomagolás elhalványul	82*77*97cm

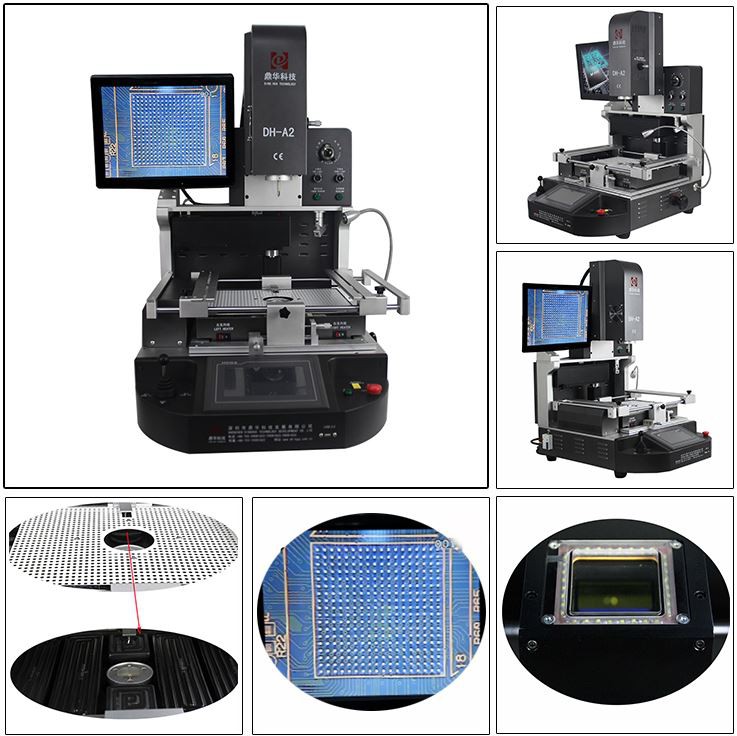

4. RészletekBGA rework reballing állomás

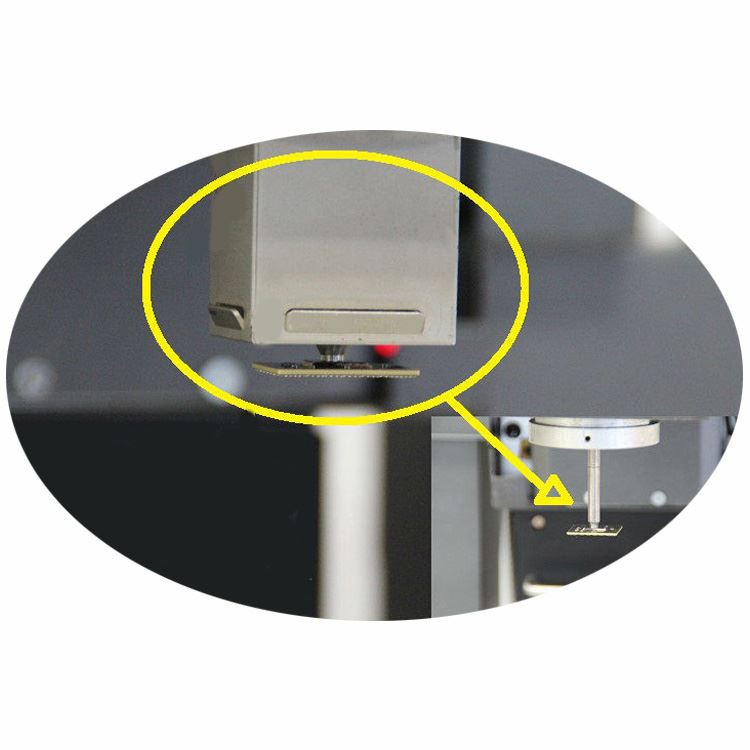

1. Felső forró levegő és egy vákuumszívó együtt szerelve, amely kényelmesen felszívja a forgácsot/alkatrésztigazítás.

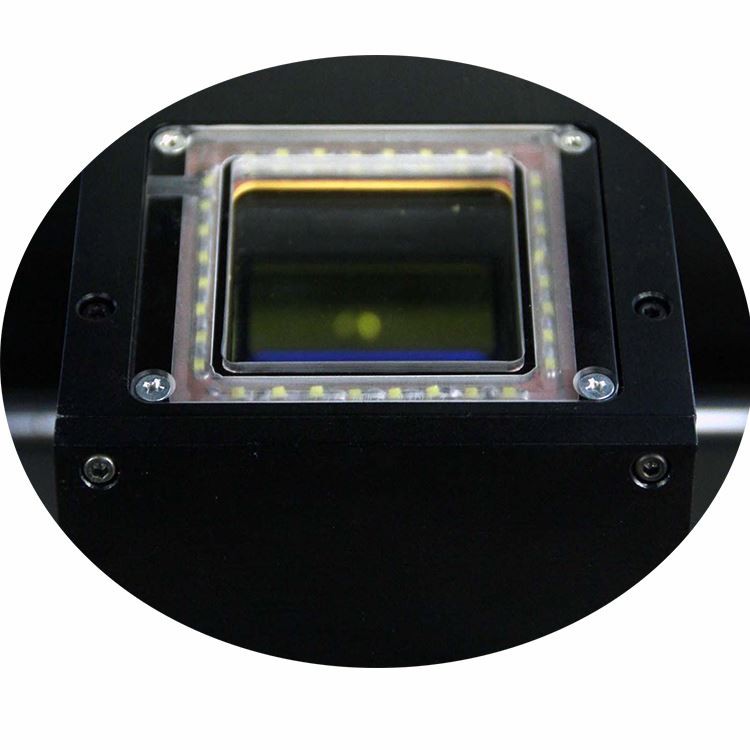

2. Optikai CCD osztott látásmóddal a chip és az alaplap pontjainak megjelenítésére a monitor képernyőjén.

3. A chip kijelzője (BGA, IC, POP és SMT stb.) az alaplap megfelelő pontjaihoz képestforrasztás előtt.





4. 3 fűtési zóna, felső meleglevegős, alsó meleglevegős és IR előfűtési zóna, amelyek kis- és

iPhone alaplap is, akár számítógép és TV alaplap, stb.

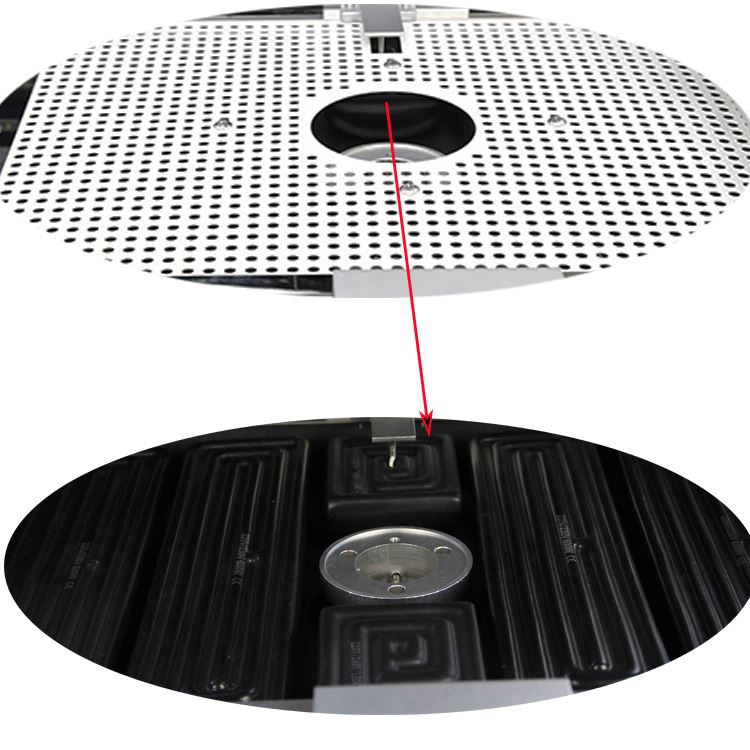

5. Acélhálóval borított IR előmelegítő zóna, amely egyenletessé és biztonságosabbá teszi a fűtőelemeket.

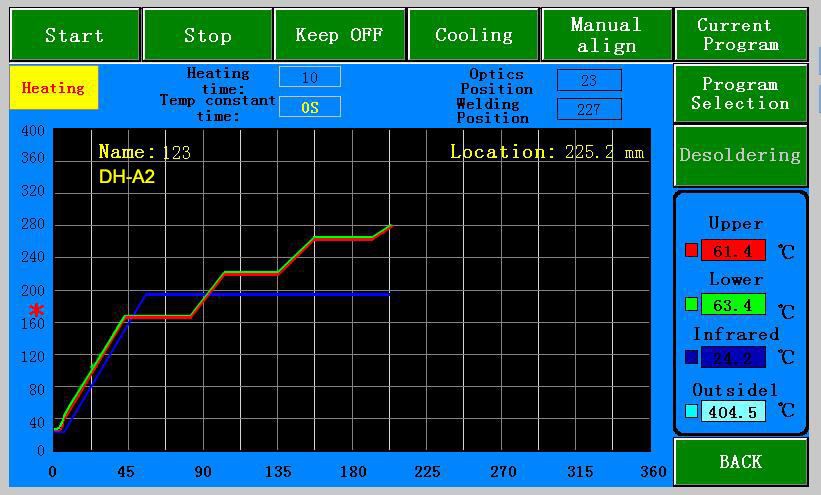

6. Kezelőfelület az idő és a hőmérséklet beállításához, a hőmérsékleti profilok tárolhatók

több mint 50,000 csoport.









5. Miért válassza a BGA átdolgozó állomásunkat?



6. BGA átdolgozó újragolyózó állomás igazolása

UL, E-MARK, CCC, FCC, CE ROHS tanúsítványok. Mindeközben a minőségügyi rendszer javítása és tökéletesítése érdekében

A Dinghua átment az ISO, GMP, FCCA, C-TPAT helyszíni audit tanúsítványon.

7. Csomagolás és szállítás a BGA átdolgozó golyós állomás



8. Szállítás a BGA átdolgozó golyós állomáshoz

DHL, TNT, FEDEX, SF, tengeri szállítás és egyéb speciális vonalak, stb. Ha másik szállítási határidőt szeretne,

kérem, mondja el nekünk.Támogatni fogunk.



9. Fizetési feltételek

Banki átutalás, Western Union, hitelkártya.

Kérjük, jelezze, ha egyéb támogatásra van szüksége.



10. Használati útmutató a DH-A2 BGA átdolgozó állomáshoz





11. A BGA átdolgozó reballozó állomáshoz szükséges ismeretek



A BGA átdolgozó állomás használatának lépései

1. Indítsa el az eljárást:

1.1 Ellenőrizze, hogy a külső tápegység csatlakoztatása normál 220 V-os-e.

1.2 Kapcsolja be a gép egyes egységeinek főkapcsolóját

3. A szétszerelés menete:

3.1 Az eltávolítandó PCBA BGA kártya a PCBA kártya tartókeretében van rögzítve.

3.2 Helyezze a PCBA-t a magasságkorlátozó rúdra, állítsa be a tartókeret magasságát úgy, hogy a PCBA felső felülete érintkezzen

a magasságkorlátozó rúd aljával.

3.3 Forgassa el a pozícionáló fejet az óramutató járásával megegyező irányba 90 fokos helyzetbe, közvetlenül elé, és mozgassa a PCBA-t a kommunikáció középpontjába.

az eltávolítandó elemet és az igazítófej piros közepét.

3.4 A fogantyú segítségével válassza ki a fűtési programot az alkatrész eltávolításához

3.5 Helyezze a bal oldali fűtőfejet közvetlenül az eltávolítandó alkatrészre, és a gép automatikusan felmelegíti az alkatrészt.

3.6 Ha 190 fokra melegítik, a gép szaggatott "bip ... csipogás" hangot ad ki. Ezen a ponton a hőmérséklet o-

nce (vezérlőgomb); Amikor a gép felmelegszik, és "csipogás... folyamatos sípolás" ad ki, a vákuumkapcsoló be van kapcsolva, nyomja meg a fej felemeléséhez,

porszívózza fel az alkatrészt, forgassa el a fűtőfejet a tárolóelem bal oldali platformján, nyomja meg a gombot. A fej felemeléséhez a BGA

automatikusan leesik, és a BGA eltávolításra kerül.

3.7 Kövesse a fenti lépéseket az alkatrészek eltávolításához.

4. Az alkatrészek betöltési folyamata:

4.1 A PCBA betöltése a fenti 3.1-3.2 pontban leírt lépések szerint történik.

4.2 Helyezze a forrasztandó BGA-t a platform közepére, ahol a BGA csatlakozik, mozgassa a PCB tartót (bal-jobb irányban

ction) úgy, hogy a BGA közvetlenül a vákuumfúvóka alatt legyen. Nyomja meg a gombot, a beállított fej alsó részét az alsó vége felé,

kézzel fordítsa el a beállítófej kapcsolóját, hogy megbizonyosodjon arról, hogy a fúvóka eléri a BGA felső felületét, és tegye a készüléket

automatikusan kapcsolja be a porszívó kapcsolót (porszívó), majd kézzel fordítsa az eredeti helyzetbe, nyomja meg a fogantyú gombot és

a pozicionáló fej automatikusan a legmagasabb pozícióba emelkedik.

4.3 Távolítsa el a rögzítőeszközt úgy, hogy az közvetlenül a fúvóka alkatrésze alatt legyen, mozgassa a PCB kártyatartót úgy, hogy a

a forrasztandó alkatrész közvetlenül a rögzítő eszköz alatt van, és állítsa be megfelelően az alkatrész magasságát a létrehozáshoz

a tiszta kép

4.4 Láthatja, hogy a monitoron piros BGA tűk és kék PAD pad pontok találhatók. Állítsa be a két öltéskészletet a megfelelőre

pozíciókat egyenként. A központosítás után tolja a lokátort az eredeti helyzetbe, és kattintson a fogantyú gombjára, hogy elhagyja a BGA-t.

A mponent a nyomtatott áramköri lap megfelelő alkatrészének helyére rögzíthető, amíg a vákuumkapcsoló lámpája ki nem gyullad (porszívó)

kialszik, emelje meg kissé a rögzítőfejet, és kattintson a gombra, hogy visszatérjen a rögzítőfejhez.

4.5 Ismételje meg a fenti 3.3-3.5 lépést

4.6 Ha 190 fokra melegítik, a gép "bip ... csipogást" ad ki. Nézze meg a forrasztási folyamatot az alkatrész alján

a monitoron keresztül), jelezve, hogy a forrasztás normálisan befejeződött, távolítsa el a fűtőfejet, és helyezze a PCBA-t a

ventilátor lehűlni.



5. Hőmérséklet beállítása:

Csupaszítási hőmérséklet beállítása:

Lásd a géphez mellékelt konfigurációt

Hegesztési hőmérséklet beállítása:

Lásd a géphez mellékelt konfigurációt



6. Figyelmet igénylő kérdések:

1. Ügyeljen az egyes készülékegységek érintkezésére működés közben, hogy elkerülje a kapcsolódó alkatrészek károsodását.

2. A kezelő ügyel a saját biztonságára, hogy elkerülje az áramütést és az égési sérüléseket.

3. Karbantartja és karbantartja a berendezéseket, tartsa minden szempontból tisztán és rendben.

4. Használat után a berendezést időben, jól szervezetten és az 5S követelményeinek megfelelően kell telepíteni.

5. Ha probléma lép fel, azonnal oldja meg a technikus vagy a folyamatmérnök.
