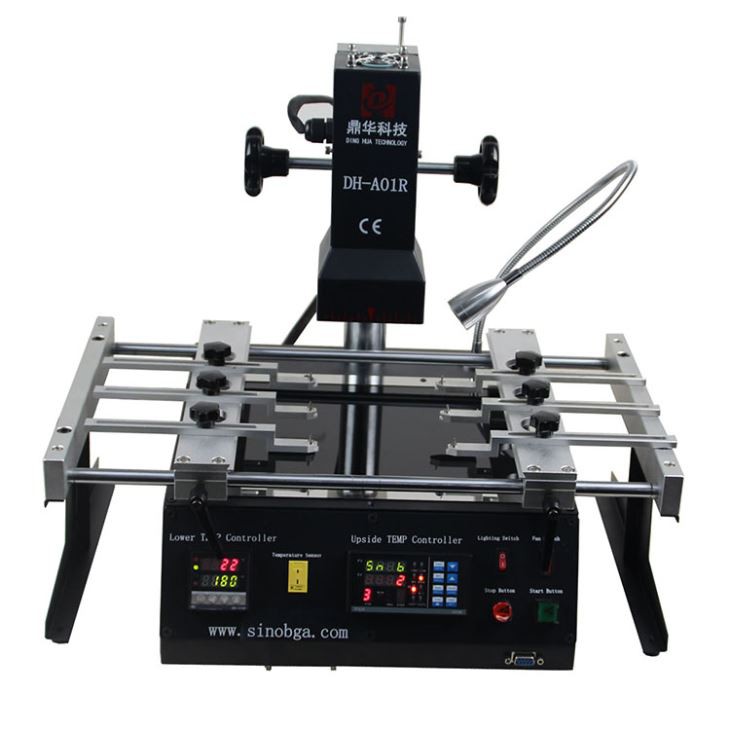

IR BGA átdolgozó állomás
Az IR6500 BGA gép egy golyósrács tömb átdolgozó állomás, amelyet a nyomtatott áramköri táblák (PCB -k) javítására és újrafeldolgozására használnak, amelyek BGA alkatrészeket tartalmaznak . A BGA komponensek integrált áramkörökre vannak felszerelve, amelyekre a 2.}}}}}}}}}}}}}} rácsra van felszerelve. Fűtés, digitális panelek és hőmérsékletek tesztelt kábel, amelyeket a BGA komponensek eltávolítására és cseréjére használnak az átdolgozási folyamat során .
Leírás
1. billentyűzet számítógépes bga átdolgozó gép alkalmazása

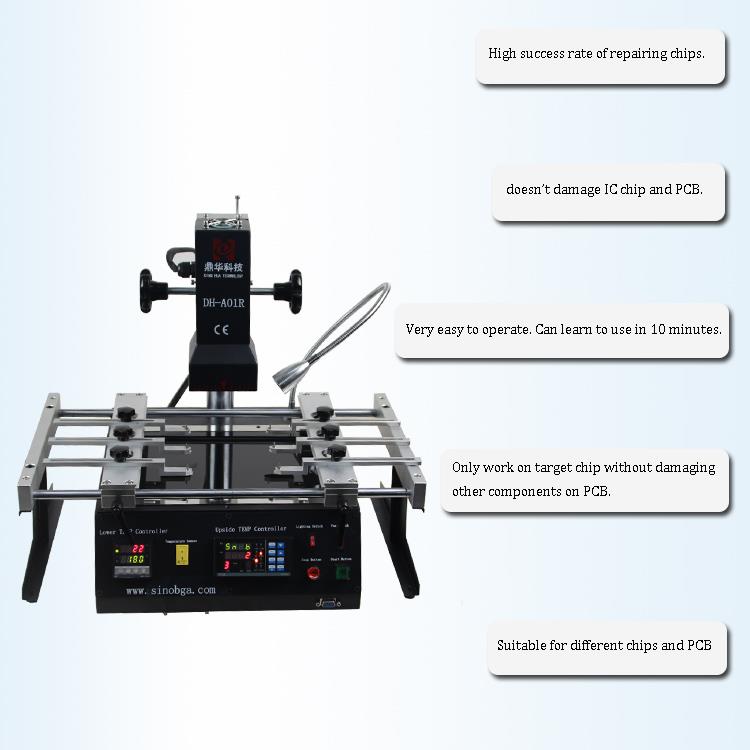

EgyIR BGA átdolgozó állomásegy speciális eszköz, amelyet a gömbrácsos tömb (BGA) alkatrészek eltávolításához és cseréjéhez használnak a PCB -k használatávalinfravörös (IR) fűtés. A hőlégállomásokkal ellentétben melegíti az alkatrészeketegyenletesen és finoman, csökkentve a hőkárosodás vagy az alkatrészek eltolódásának kockázatát
A számítógép, okostelefon, laptop, MacBook logikai tábla, digitális fényképezőgép, légkondicionáló,
TV és más elektronikus eszközök
Az orvosi ipar, a kommunikációs ipar, az autóipar stb.

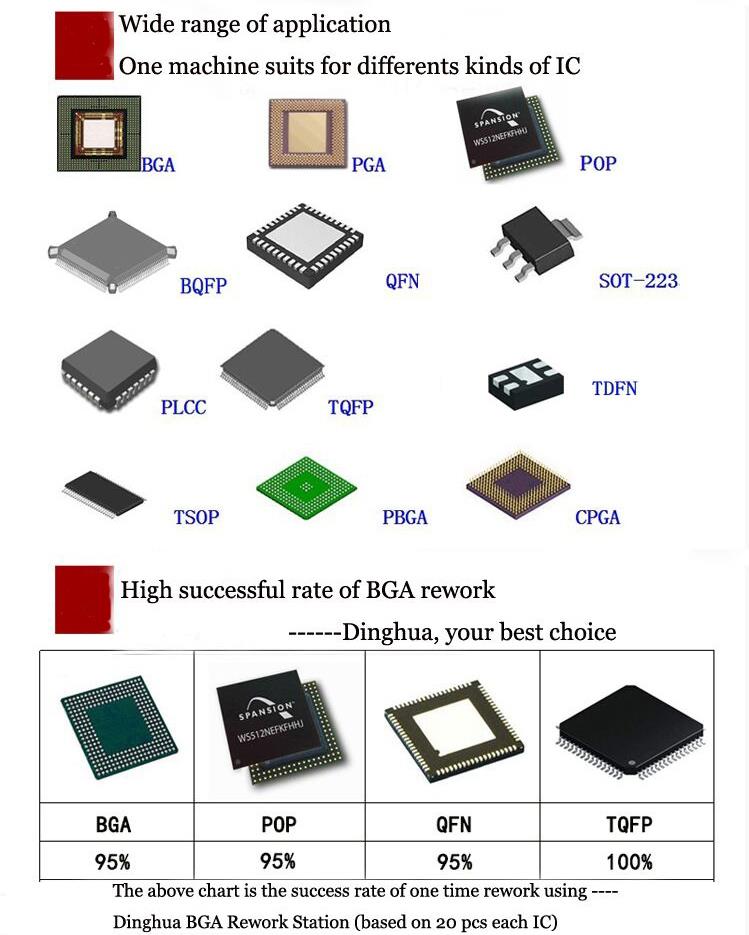

Különböző típusú chipekhez alkalmas: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDF N, TSOP, PB GA, CPGA,
LED chip .
2.A billentyűzet számítógépes bga átdolgozó gép termékjellemzői
(Billentyűzet számítógépes bga átdolgozó gép)
3. specifikáció
| A BGA átdolgozó állomás gépe tápellátása | 110 ~ 250 V 50/60Hz BGA átdolgozási gép árai Indiában |
| Névleges teljesítmény | 2300W |
| Felső IR | 450W |
| Alsó IR | 1800W |
| Elhelyezés | V-horony, mozgatható platform univerzális szerelvényekkel |
| BGA átdolgozó rendszer hőmérséklet -szabályozása | K-típusú hőelem, zárt hurk |
| A legjobb BGA átdolgozó gép hőmérsékleti pontossága | 2 fok a BGA BGA javítógéphez a laptop alaplaphoz |
| PCB méret | 320*360 mm |
| Forgácsméret | 2*2 ~ 80*80 mm |
| Hőmérsékleti tesztport BGA átdolgozó eszközök | 1 db |
| Dimenzió | L480*W370*H390mm |
| Bruttó súly | 15,5 kg |
4. részletek
(Billentyűzet számítógépes bga átdolgozó gép)

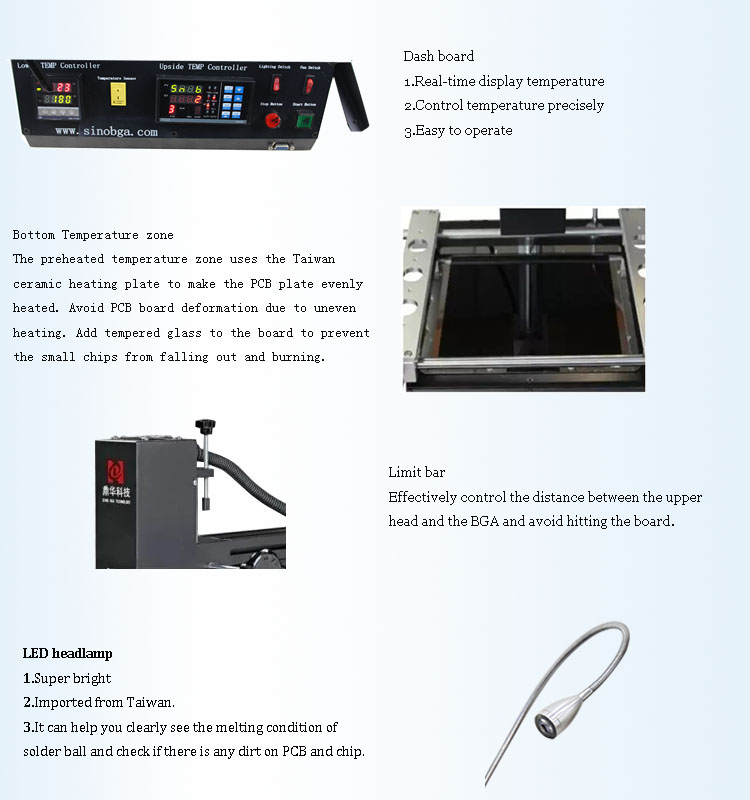

1. Két infravörös fűtési zóna;
2. LED fényszóró;
3. műszerfal működtetése;
4. li mit bar .
AIR6500 BGA átdolgozó gépÁltalában az elektronikai javítási és gyártási környezetben használják a nyomtatott áramköri táblák BGA alkatrészeinek javításához és cseréjéhez . Az IR6500 általános alkalmazásai a következőket tartalmazzák:
- PCB javítás: A sérült vagy hibás BGA komponensek eltávolításához használják a PCB -kből, és cserélik őket újakra .
- PCB frissítés: Engedélyezi az elavult vagy elavult BGA -összetevők cseréjét újabb, fejlettebb verziókkal .
- NYÁK -gyártás: Segít a BGA alkatrészek PCB -kbe történő elhelyezésében a gyártási folyamat során .
- Fordított tervezés: Segít a BGA komponensek tervezésének elemzésében és tanulmányozásában a PCB -n .
- Prototípus fejlesztés: Támogatja a PCB -k prototípusának fejlesztését és tesztelését, amelyek BGA komponenseket tartalmaznak .
Az IR6500 BGA átdolgozó gép alapvető eszköz az elektronikus eszközök javításában és gyártásában részt vevő vállalatok és egyének számára, amelyek BGA alkatrészeket használnak .
6. Csomagolás és szállítás
(Billentyűzet számítógépes bga átdolgozó gép)
7. Kapcsolódó tudás
EgyIR BGA (infravörös gömbrács tömb) átdolgozó állomásegy speciális gép, amelyet a nyomtatott áramköri táblák (PCB -k) BGA alkatrészeinek eltávolítására és cseréjére használnak .infravörös fűtési technológiaA PCB és a BGA komponens egyszerre történő melegítéséhez, lehetővé téve a . komponens biztonságos eltávolítását és cseréjét.
A BGA átdolgozó állomásai különféle méretben és konfigurációban kaphatók, kezdve a kis padok egységektől a nagy, multi-zone rendszerekig . Különböző típusú fűtési technológiákkal is rendelkezhet
Az IR BGA átdolgozó állomás használatának elsődleges előnye, hogy képes egyenletesen melegíteni a BGA komponenseket, csökkentve az alkatrész vagy a NYÁK károsodásának kockázatát a . átdolgozási folyamat során
