Optikai Ipad BGA átdolgozó gép
Optikai ipad bga átdolgozó gép 1. Gyors előnézet: A Dinghua DH-A2E BGA átdolgozó állomás kiváló biztonsági funkciókkal és vészvédelemmel van felszerelve a biztonsági problémák miatt. Ezen túlmenően a többfunkciós és innovatív kialakítású Dinghua gép egyablakos szétszerelést, szerelést tesz lehetővé és Forrasztás. Üdvözöljük...
Leírás
Optikai ipad bga átdolgozó gép
1. Gyors előnézet:
A Dinghua DH-A2E BGA átdolgozó állomás kiváló biztonsági funkciókkal és vészvédelemmel van felszerelve
biztonsági probléma. Ezen túlmenően a többfunkciós és innovatív kialakítású Dinghua gép egyablakos gyártású,
Szerelés és forrasztás. Üdvözöljük, hogy látogassa meg gyárunkat és nézze meg.
1. Specifikáció
Leírás | ||
1 | Teljhatalom | 5300w |
2 | 3 független fűtőtest | Felső meleg levegő 1200 W, alsó meleg levegő 1200 W, alsó infravörös előmelegítés 2700 W |
3 | Feszültség | AC220V±10％ 50/60Hz |
4 | Elektromos alkatrészek | 7" érintőképernyő plusz nagy pontosságú intelligens hőmérséklet-szabályozó modul plusz léptetőmotor meghajtó plusz PLC plusz LCD kijelző plusz nagy felbontású optikai CCD rendszer plusz lézeres pozicionálás |
5 | Hőmérséklet szabályozás | K-Szenzor zárt hurkú plusz PID automatikus hőmérséklet kompenzáció plusz hőmérséklet modul, hőm pontosság ±2 fokon belül. |
6 | PCB pozicionálás | V-horony plusz univerzális rögzítés plusz mozgatható PCB polc |
7 | Alkalmazható PCB méret | Max 370x410mm Min. 22x22mm |
8 | Alkalmazható BGA méret | 2x2mm ~ 80x80mm |
9 | Méretek | 600x700x850 mm (H*Sz*Ma) |
10 | Nettó tömeg | 70 kg |
2. A DH-A2E BGA átdolgozó állomás termékjellemzői és alkalmazása
DH-A2E BGA Rework Station Főbb jellemzők:
Főbb jellemzői:
◆ Többfunkciós ergonomikus rendszer
① az alsó fűtés felfelé és lefelé állítható.
② Mindenféle mágneses felső és alsó fúvókát alkalmaztak, 360 fokos forgatással, könnyen telepíthető és cserélhető,
egyedi méretek állnak rendelkezésre.
③ Többfunkciós nyomtatott áramköri laptartó polc, az X tengely mentén mozgatható, univerzális rögzítéssel és V-hornyos tartóval együtt
ket, alkalmas mindenfajta PCB pozicionálására.
◆ Kiváló biztonsági funkciók
A gépek CE tanúsítvánnyal rendelkeznek. Vészgombbal van felszerelve. Hangos figyelmeztetés is van a környéken
5 másodperccel a forrasztási/kiforrasztási folyamat befejezése előtt. Automatikus kikapcsolás elleni védőberendezéssel, ha nem
dupla túlmelegedés elleni védelemmel történik mal baleset.
DH-A2E BGA Rework Station alkalmazás
Ez a gép a NYÁK alaplapon lévő törött BGA (Ball Grid Array csomag) lapkakészlet javítására szolgál.

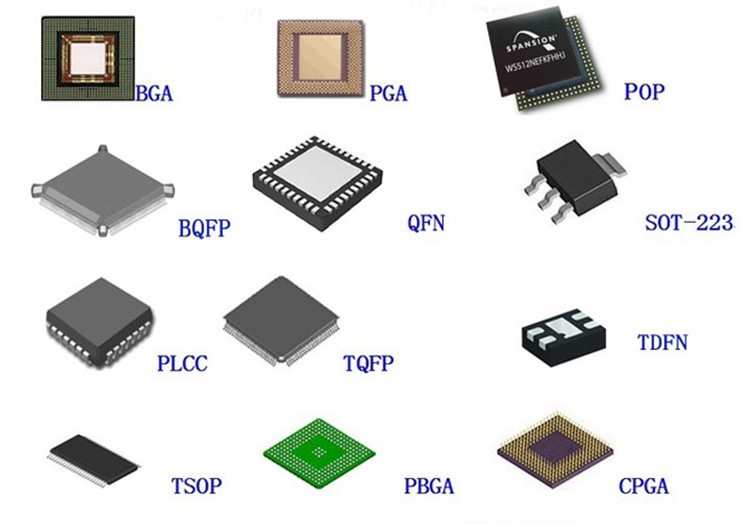

BGA alkalmazás
1. Laptop és asztali PCBA
2. Játékkonzol, például Xbox One, Play Station 4
3. Mobiltelefon PCBA
4.TV&TV Set-top box alaplap
5. Szerver, nyomtató, kamera stb. alaplap

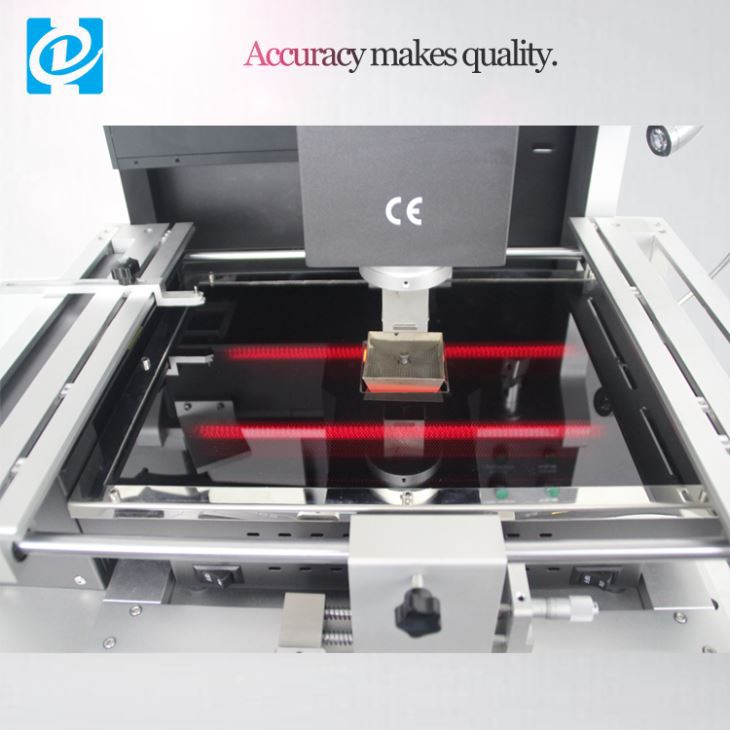

4. Az A2E BGA REWORK STATION részletes képei
3. Vállalati profil
Rólunk
Néhány kép a gyárunkról és a BGA átdolgozó állomásról
Irodák

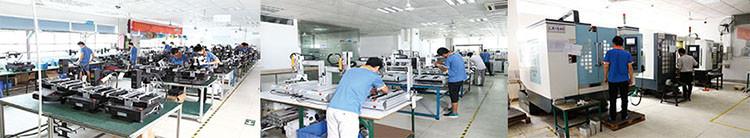

Gyártási vonalak

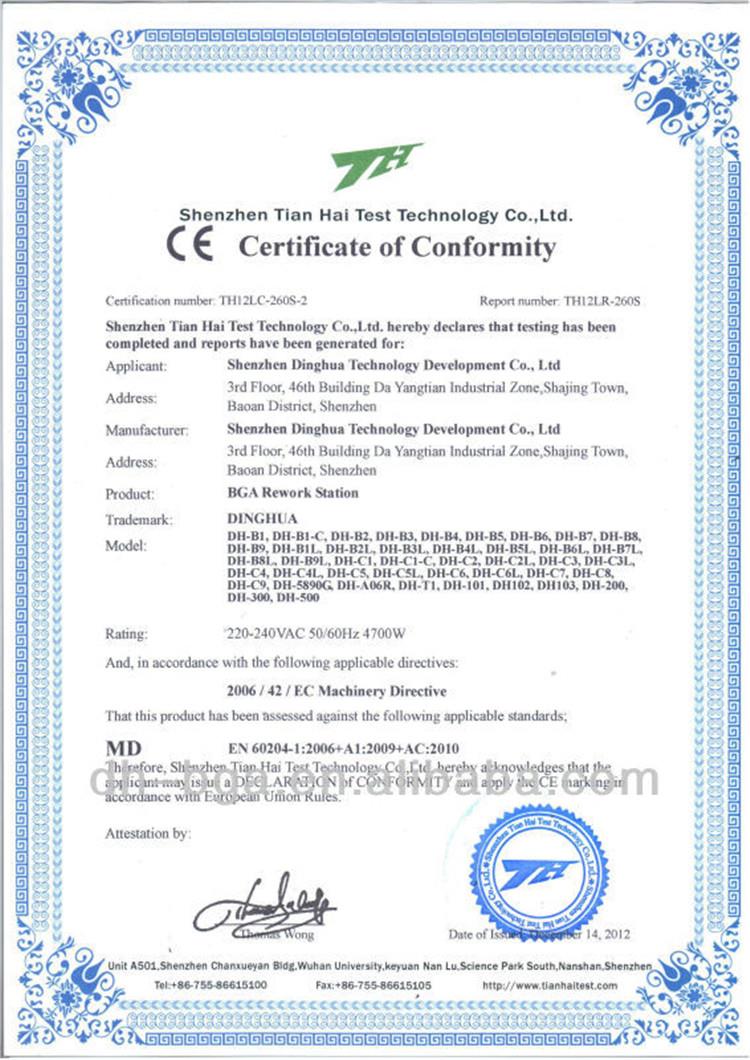

CE tanúsítás az alábbiak szerint
Ügyfeleink része

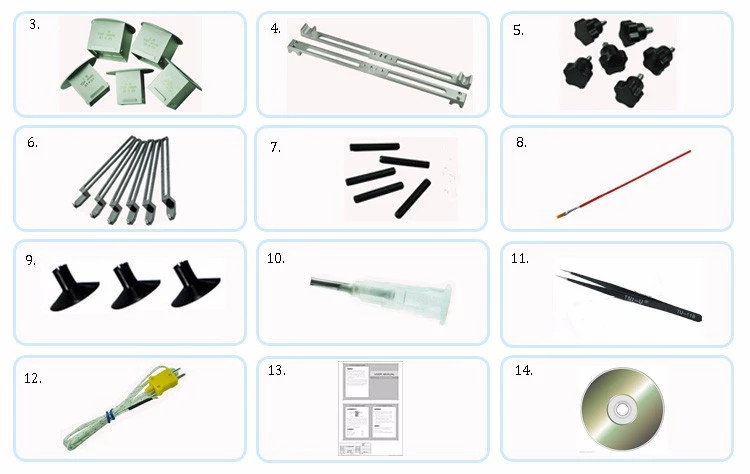

6. A DH-A2E BGA REWORK STATION csomagolása és szállítása és szolgáltatásai
7. GYIK
K: Ön kereskedelmi vállalat vagy gyártó?
V: Több mint tíz éves gyártással és külkereskedelemmel rendelkező gyár vagyunk, valamint az egyik legnagyobb műhely
ebben a kínai iparágban saját K+F mérnöki csapatunk is van.
K: Mi a fizetési mód?
V: Elfogadjuk a fizetési feltételeket: banki átutalás, WesterUnion, Paypal stb.
K: Mi a BGA chip javítási lépése?
V: 1) A BGA lapkakészlet eltávolítását a PCB alaplapról kiforrasztásnak nevezik.
2) A betét tisztítása.
3) A BGA tisztításához és újragolyózásához vagy közvetlenül egy új cseréjéhez ---újragolyós készletet és tartozékokat kell használni
4) A BGA lapkakészlet elhelyezése ---A BGA átdolgozó állomás optikai beállító kamerával megkönnyítheti a pozicionálást és
hatékonyan.
5) A BGA lapkakészlet forrasztása a PCB-n.
