Hot Air érintőképernyős BGA Rework Machine

hot air érintőképernyős bga rework machine Gyors előnézet: Akciós ár! A DH-A1L BGA Rework gép fűtési visszafolyás funkcióval már raktáron van. Jobb tervezési ötletekkel gépünk BGA rögzítési pontossága 0,01 mm-en belül marad. A bga átdolgozásának és automatikusnak szenteltük magunkat...

A szálláslekérdezés elküldése

Leírás

Forró levegős érintőképernyős bga átdolgozó gép

Gyors előnézet:

Akciós ár! A DH-A1L BGA Rework gép fűtési visszafolyás funkcióval már raktáron van. Jobb dizájnnal

ötletek szerint gépünk BGA rögzítési pontossága 0,01 mm-en belül marad. A bga átdolgozásának és automatikusnak szenteltük magunkat

gépek, amelyek lefedik India, Európa és az amerikai piac nagy részét. Reméljük, hosszú távú partnere leszünk

Kína.

Specifikáció
1	Hatalom	4900W
2	Felső fűtés	Forró levegő 800W
3	Alsó fűtés Vas melegítő	Meleg levegő 1200W, infravörös 2800W 90w
4	Tápegység	AC220V±10%50/60Hz
5	Dimenzió	640 * 730 * 580mm
6	Elhelyezés	V-horony, NYÁK-tartó külső univerzális rögzítéssel bármilyen irányba állítható
7	Hőmérséklet szabályozás	K típusú hőelem, zárt hurkú szabályozás, független fűtés
8	Hőmérséklet pontosság	±2 fok
9	PCB méret	Max 500400 mm Min. 2222 mm
10	BGA chip	22-8080 mm
11	Minimális forgácstávolság	0,15 mm
12	Külső hőmérséklet érzékelő	1 (nem kötelező)
13	Nettó tömeg	45 kg

2. A DH-A1L BGA átdolgozó állomás főbb jellemzői

Nagyfelbontású érintőképernyő, PLC vezérlés, több csoportprofil mentésére alkalmas. Mutassa meg a valós idejű beállított és mért értékeket

hőmérséklet azonnali hőmérsékleti görbe elemzési funkcióval. Meg tudja mutatni a beállított és mért hőmérsékletet.

A profil módosítása és elemzése.

Nagy pontosságú K-típusú hőelem zárt hurkú vezérléssel, teljesítmény-kimenettel és vezérlőrendszerrel optikai leválasztással

technológia. A PID önbeállító rendszer pontosan szabályozza a hőmérsékletet, és a hőmérséklet eltérés 2 fokon belül van.

Eközben a külső hőmérséklet-érzékelő lehetővé teszi a valós idejű hőmérséklet-elemzést és -felülvizsgálatot.

A V-horonyú PCB külső univerzális rögzítéssel bármilyen irányba állítható, mindenféle BGA javításhoz alkalmas.

A rugalmas és eltávolítható univerzális rögzítés megvédi a nyomtatott áramköri lapot a deformációtól és a károsodástól, a szabálytalan táblától

könnyen felhelyezhető vele.

Mindenféle forrólevegő-fúvókát kínál, 360 fokos forgatással; könnyen telepíthető és cserélhető, testreszabható.

Alkalmazás

Ez a gép a NYÁK alaplapon lévő törött BGA (Ball Grid Array csomag) lapkakészlet javítására szolgál.

BGA alkalmazás

1. Laptop és asztali PCBA

2. Játékkonzol, például Xbox One, Play Station 4

3. Mobiltelefon PCBA

4.TV&TV Set-top box alaplap

5. Szerver, nyomtató, kamera stb. alaplap

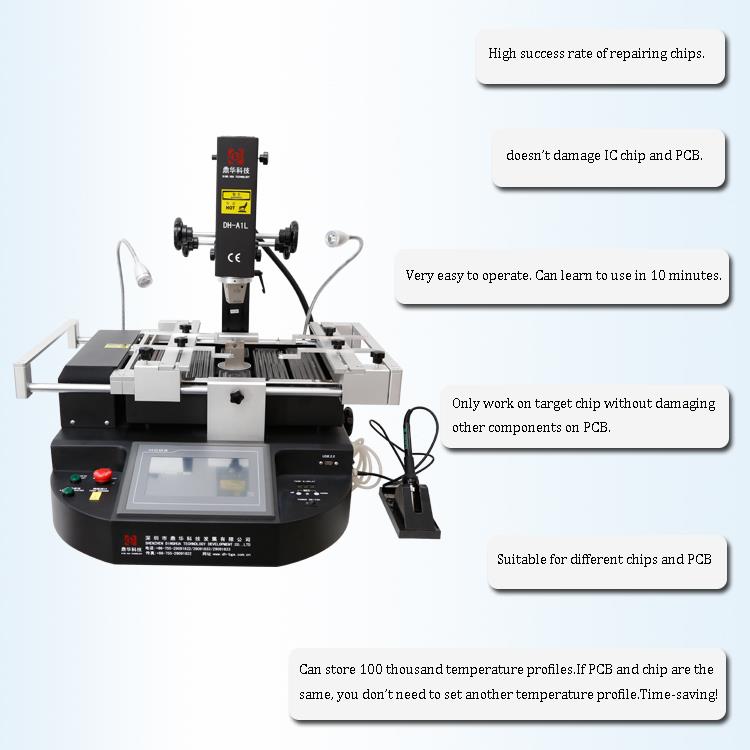

3. Miért érdemes a DH-A1L BGA átdolgozó állomást választani?

A1L bga rework station advantages.jpg

4. Kapcsolódó ismeretek:

A BGA előnyei

Nagy sűrűségű

A BGA megoldás arra a problémára, hogy egy miniatűr csomagot állítsunk elő sok százas integrált áramkörhöz

csapokból. Egyre több tűvel készültek a tűrácstömbök és a dual-in-line felületre szerelhető (SOIC) csomagok,

és a csapok közötti távolság csökkenésével, de ez nehézségeket okozott a forrasztási folyamatban. Csomagként

A csapok közelebb kerültek egymáshoz, nőtt a veszélye annak, hogy a szomszédos csapokat véletlenül áthidalják a forraszanyaggal.

Hővezetés

A BGA-csomagok további előnye a különálló vezetékekkel (pl. lábakkal ellátott csomagokkal) szemben az alacsonyabb hőmérséklet

ellenállás a csomagolás és a PCB között. Ez lehetővé teszi a csomagoláson belüli integrált áramkör által termelt hőt

hogy könnyebben áramoljon a NYÁK-hoz, megakadályozva a chip túlmelegedését.

Alacsony induktivitású vezetékek

Minél rövidebb egy elektromos vezető, annál kisebb a nem kívánt induktivitása, amely nem kívánt torzítást okoz.

jelek nagy sebességű elektronikus áramkörökben. A csomag és a nyomtatott áramkör közötti nagyon kis távolság miatt a BGA-k alacsony vezeték-induktivitással rendelkeznek, így jobb elektromos teljesítményt nyújtanak a rögzített eszközökhöz képest.

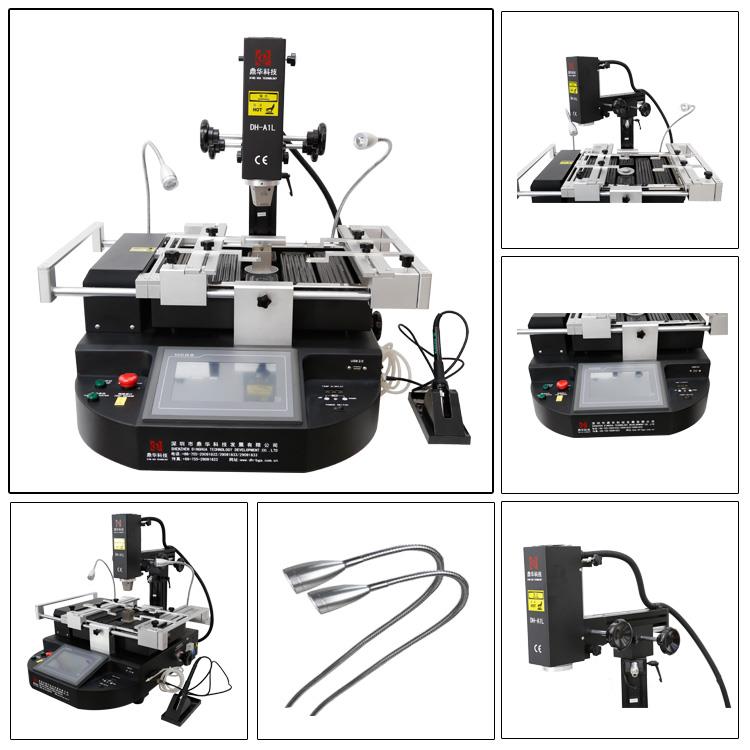

5.A DH-A1L BGA REWORK STATION részletes képei

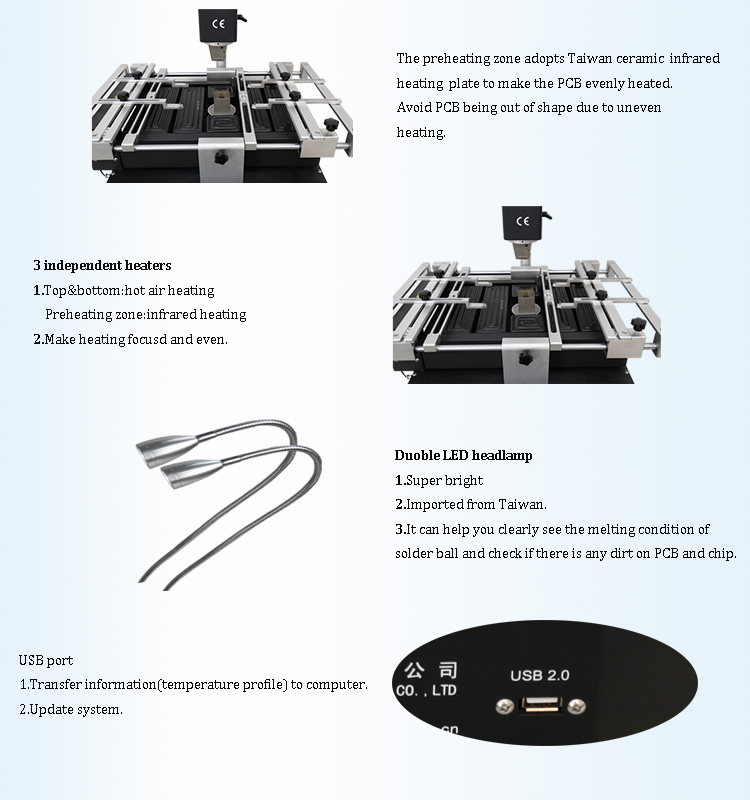

A1L bga rework station 2.jpg

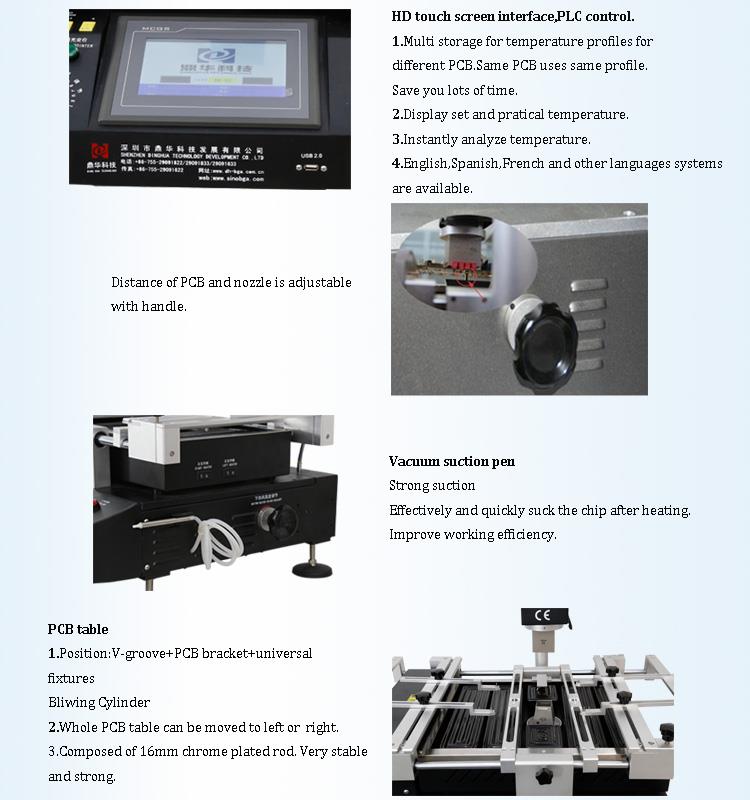

A1L bga rework station 1 - 副本.jpg

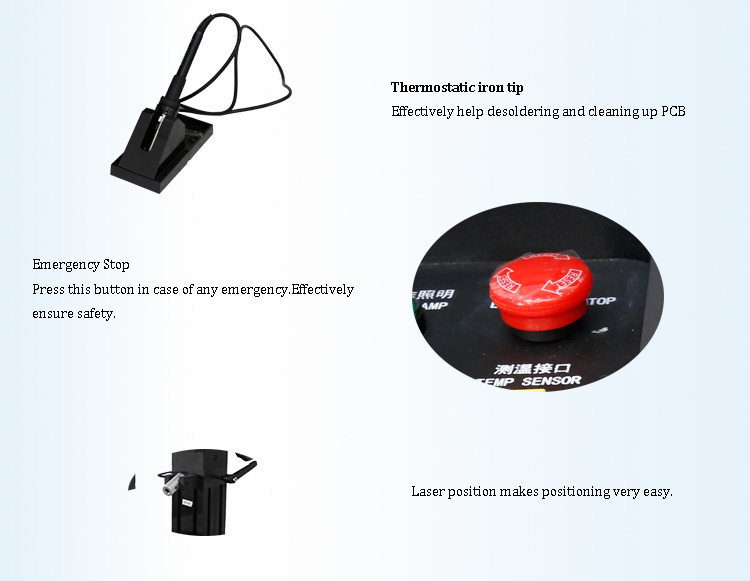

A1L bga rework station 3.jpg

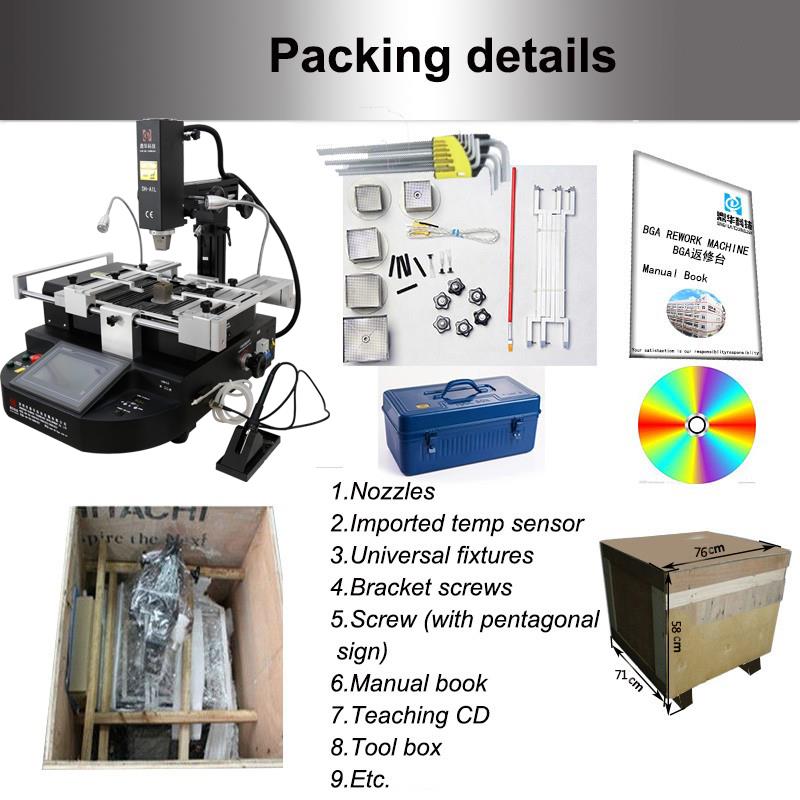

6. A DH-A1L BGA REWORK STATION csomagolási és szállítási adatai

A DH-A1L BGA REWORK STATION szállítási adatai

Szállítás:

1. A szállítás a fizetés kézhezvételétől számított 5 munkanapon belül megtörténik.

2. Gyors szállítás a DHL, FedEX, TNT, UPS és egyéb módokon, beleértve a tengeri vagy légi úton történő szállítást.

7.GYIK

K: Miért minket válasszon?

V: 1. A Dinghua 10 éves tapasztalattal rendelkezik

2. Professzionális és tapasztalt technikus csapat.

3. Kiváló minőségű termékkel, kedvező áron és időben történő szállítással.

4. Válaszoljon minden kérdésére 24 órán belül.

K: Hogyan kell fizetni? Melyik a jobb út?

V: Banki átutalás, Western Union, Money gramm, Paypal stb. elfogadottak, de előnyben részesítik a banki átutalás és az Alibaba kereskedelmi biztosítéknak történő fizetést.

K: Mi a helyzet a csomaggal? Biztonságos a szállítás során?

V: Minden BGA gép biztonságosan van csomagolva, szabványos erős fakartonba, belsejében habszivaccsal.

K: Könnyen kezelhető ez a gép? ha nincs tapasztalatom, azt is jól tudom kezelni?

Támogatja a felhasználói kézikönyvet és a kezelési videókat?

V: Igen, a BGA gépünket úgy tervezték, hogy könnyen használható legyen. Általában 2-3 órába telik, amíg megtanulja használni, ha

egy technikus, akkor sokkal gyorsabban megtanulható. Ingyenesen biztosítjuk az angol nyelvű használati útmutatót, és elérhető a működési videó is.
