BGA Rework Station rendszer

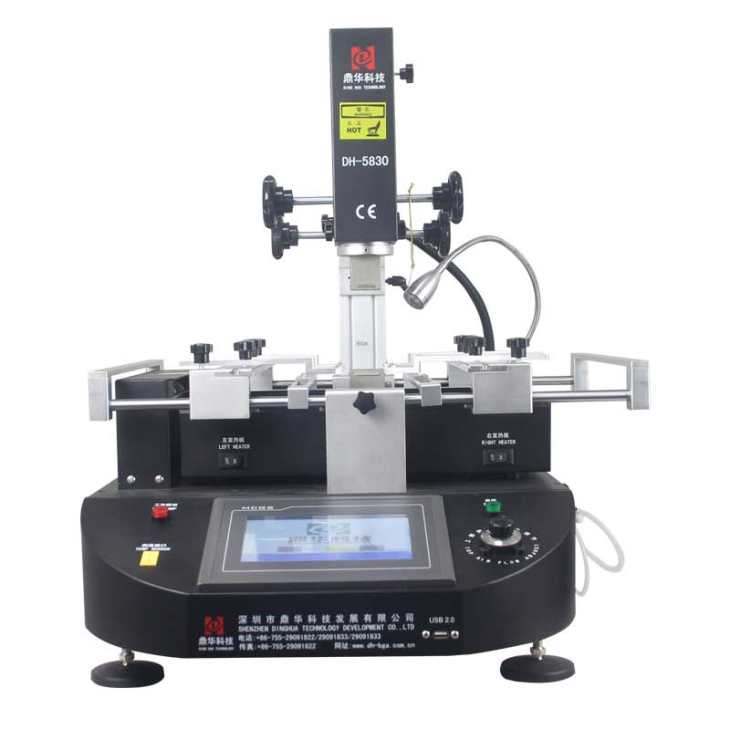

A DH-5830 egy új funkcióval -- egy légáramlás gombbal bővült, amelyet kis chipek kiforrasztására vagy forrasztására használnak, különösen Indiában, Dél-Amerikában és Kelet-Dél Ázsiában népszerű; nem túlságosan nehéz, csomagolt súlya körülbelül 60 kg, az olcsó szállítási költség és az egyszerű telepítés és nagyon hasznos, széles körben elterjedt a világon. A tanfolyam minden mobiltelefon-kezelőnek, számítógépes technikusnak, elektronikai technikusnak alkalmas, aki modern felfogású kártyákkal dolgozik
Leírás
BGA átdolgozó állomás rendszer
A DH{0}} modell MCGS érintőképernyővel és 3 független fűtési zónával, valamint 2 meleglevegő-fűtővel rendelkezik.
az alaplapon lévő alkatrészek ki- vagy forrasztásához használhatók, például iphone, Macbook, Lenovo
számítógép és Huawei elektronika és így tovább.
A szabadon forgó felső fej nagyon kényelmes egy alaplapon eltérő pozícióban lévő chipnek eltávolítani ill
lecserélték.
A 400*420 mm-es méretű munkaasztalok a legtöbb NYÁK-nak megfelelnek a mai világban, mint például TV, számítógép és
egyéb készülék stb.
Érintőképernyő 7 hüvelykes, MCGS márka, HD és érzékeny, hőmérséklet és idő beállított rajta, valós idejű hőmérséklet
az érintőképernyőre kattintva ellenőrizhető.
A BGA átdolgozó állomás rendszer paramétere
| Tápegység | 110~250V 50/60Hz |
| Névleges teljesítmény | 5500W |
| Felső fűtés | 1200W |
| Alsó fűtés | 1200W |
| Alsó IR | 3000W |
| PCB méret | 10 * 10% 7E400 * 420mm |
| Chip mérete | 2 * 2% 7E80 * 80mm |
|
Tápcsatlakozó |
USA, EU vagy CN, opció és testreszabás |
| 2 db meleg levegős fűtőtest |
Forrasztáshoz és kiforrasztáshoz |
| IR előmelegítő zóna | Forrasztás előtt előmelegítendő PCB-hez |
| PCB elérhető méret | Max 400*390mm |
| Alkatrész mérete | 2 * 2% 7E75 * 75mm |
| Nettó tömeg | 31 kg |

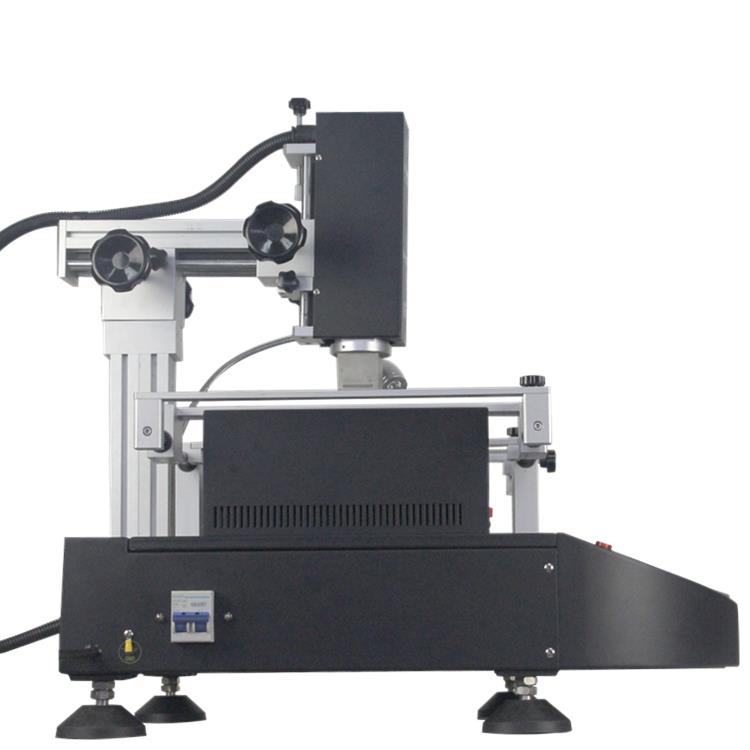

A gép 4 oldalával az alábbiak szerint nézhető meg
Vákuumos toll, beépített, 1 m hosszú, 3 vákuumkupakkal, mely a felvett vagy visszacserélt alkatrészhez használható
alaplapról/alaplapról.
Levegőkapcsoló (be-/kikapcsoláshoz), rövidzárlat vagy szivárgás esetén automatikusan lekapcsol, ami
technikus védett.
Földelő vezeték csatlakozó elérhető, javasoljuk, hogy a felhasználók jobban csatlakoztassák, mielőtt használnák.
Az egész géphez két hűtőventilátor hűtött, amelyeket a tajvani Deltából importáltak, erősek
szél és csendes futás.
Egy fekete és tömör orsó drót, amely a felső fej meleglevegő-fűtőjét látja el energiával, teszi a felső fejet
el kell forgatni egy alkatrészhez a PCB egy másik pozíciójában.
GYIK a BGA átdolgozó rendszerrel kapcsolatban
K: hogyan kell használni a BGA reballing készletet?
V: Amikor megkaptad, ott a CD tanít. Ezenkívül online is eligazodhatunk.
K: Mik azok a reballing készletek?
V: például forrasztókanóc, Kapton szalag, forrasztógolyó, BGA fluxus és sablonok stb.
K: nyomtathatom a logómat a gépre?
V: Igen, megteheti.
K: Ön BGA átdolgozó gép gyártója?
V: Abszolút igen.
