CCD kamera BGA átdolgozó állomás
Biztonságos, precíziós utómunkálás SMD, BGA és LED chipekhez. A DH-A2 utófeldolgozó állomás a pontosságot, a megbízhatóságot és a megfizethetőséget ötvözi egy all-in-one megoldásban, amely minden utómunkálati igényt kielégít, az összetett, sűrűn lakott PCBA-któl az egyszerű LED-szalagokig . Ennek ellenére továbbra is könnyen megtanulható és használható, lehetővé téve a technikusok számára, hogy gyorsan és magabiztosan sajátítsák el a precíziós igazítást, a finom elhelyezést és a precíz fűtésszabályozást.
Leírás
CCD kamera BGA átdolgozó állomás
1. CCD Camera BGA Rework Station alkalmazása
Számítógép alaplapja, okostelefon, laptop, MacBook logikai kártya, digitális kamera, légkondicionáló, TV és egyéb
elektronikai berendezések az orvosi iparból, kommunikációs iparból, autóiparból stb.
Különböző típusú chipekhez alkalmas: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,PBGA,CPGA,LED chip.

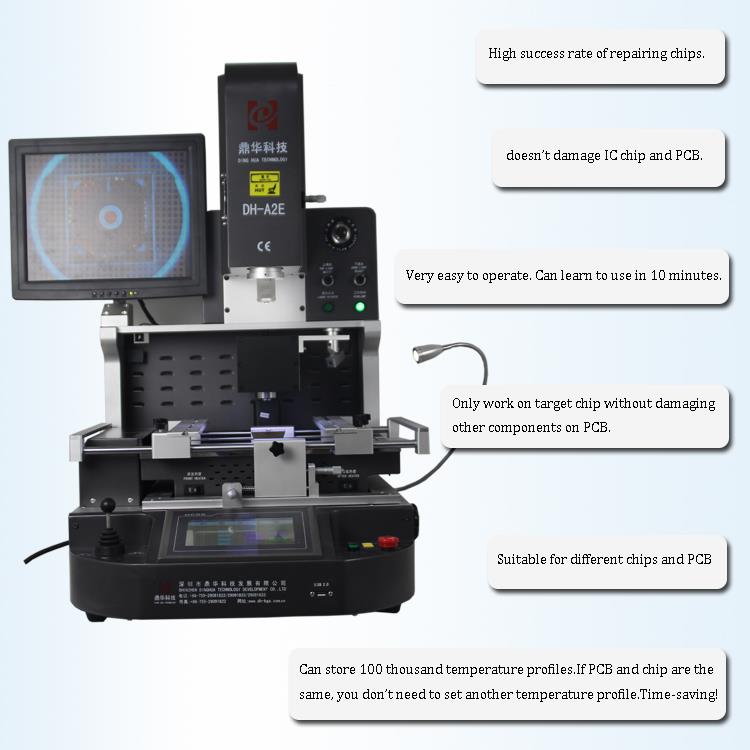

2. A CCD Camera BGA Rework Station termékjellemzői
• Az egyetlen SMT átdolgozó állomás az árkategóriájában, amely valódi nagyfelbontású (HD) látást tartalmaz, amely egyenrangú az iparág kínálatával
A legfejlettebb átdolgozó rendszerek, az RW1210 kristálytiszta egymásra helyezett képet biztosít az alkatrészek vezetékeiről
és a PCB forrasztóbetéteket, akár 230-szoros zoommal is.
Ez az 1,3 millió pixeles, osztott látású CCD-kamera és a nagy fényerő kombinációjának köszönhető, függetlenül
szabályozott világítás mind az alkatrész, mind a PCB számára. Az alkatrész osztásközétől vagy méretétől függetlenül az átdolgozási technológia
Az iciannek nem lesz gondja látni, mikor értek el tökéletes igazodást a rendszer 15 hüvelykes kijelzőjén.

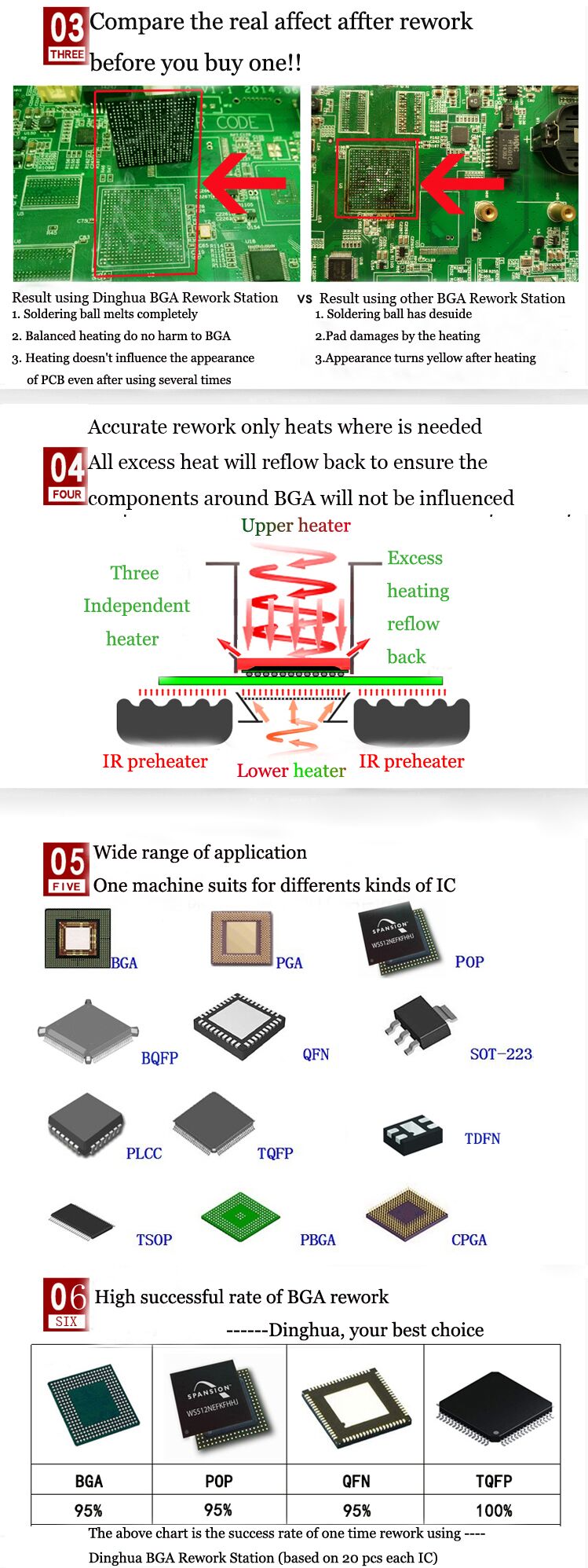

• A DH-A2E átdolgozó állomás két forrólevegő-fűtővel rendelkezik, egy felső és egy alsó, a teljesen szabályozható kiforrasztáshoz és
újraforrasztás, amely szilárd eredményt biztosít a legkisebb alkatrészek elmozdulása nélkül is. Előmelegítéshez az alsó meleg
légfűtőt egy 2700 W-os "Rapid IR" alulfűtő veszi körül. Ez a 350 mm x 250 mm (13,75" x 10") IR előmelegítő finoman
növeli a PC vagy a LED hordozó hőmérsékletét, hogy megakadályozza a vetemedést és csökkenti a feszültséget
alkatrészek és forrasztási kötések az átdolgozási hely mellett. Az infravörös fűtőtestek teljesen árnyékolt üveggel vannak zárva
rekesz, amely gyorsan elvezeti a hőt és megakadályozza, hogy a törmelék az elemekbe hulljon, így biztosítva a kezelő biztonságát,
csökkentett karbantartás és egyszerű
tisztítás.

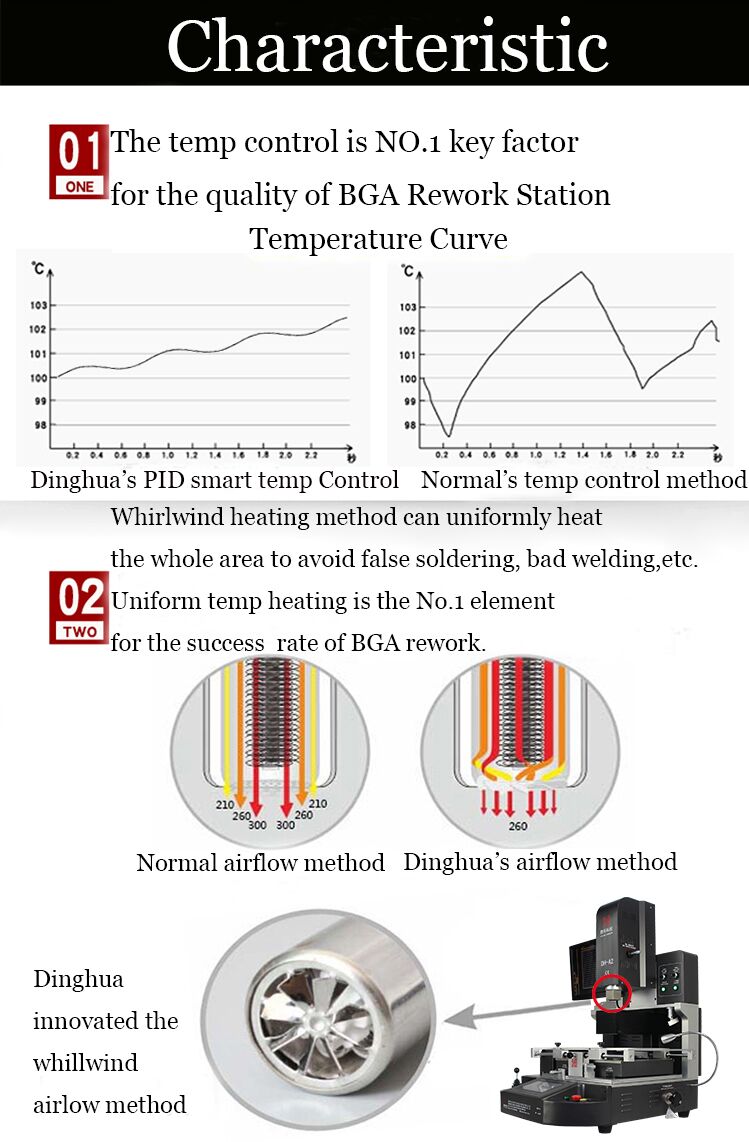

•A precíz hőmérsékletszabályozás 3 független fűtési területtel biztosítható. A gép 1 milliót tud beállítani és megtakarítani
hőmérsékleti profil.

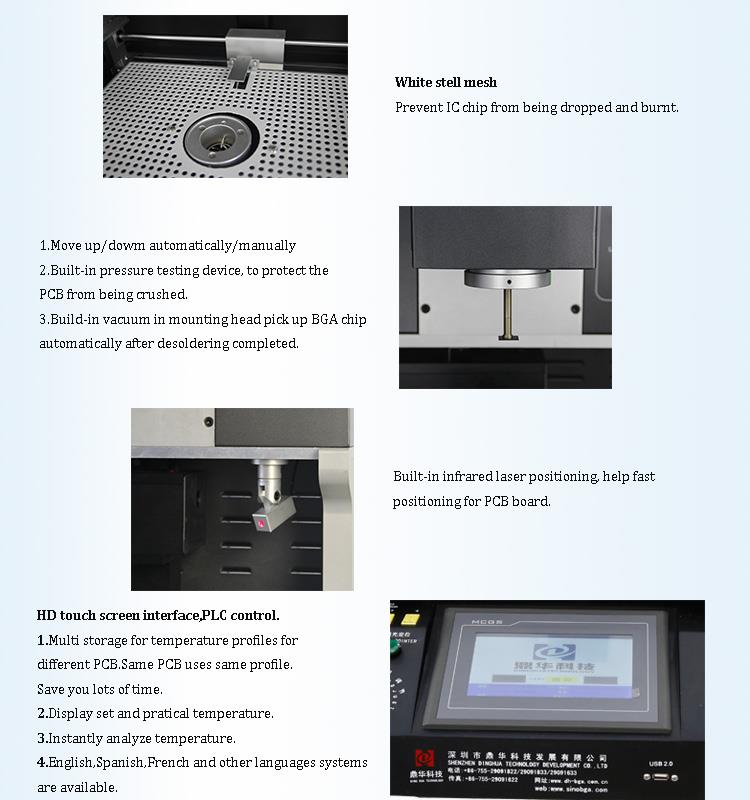

• A beépített vákuum a szerelőfejben automatikusan felveszi a BGA chipet a kiforrasztás befejezése után.

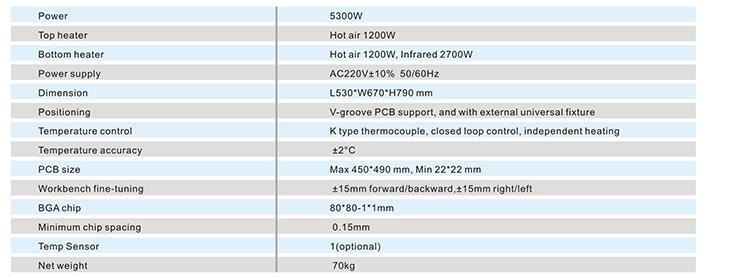

3. A CCD Camera BGA Rework Station specifikációja

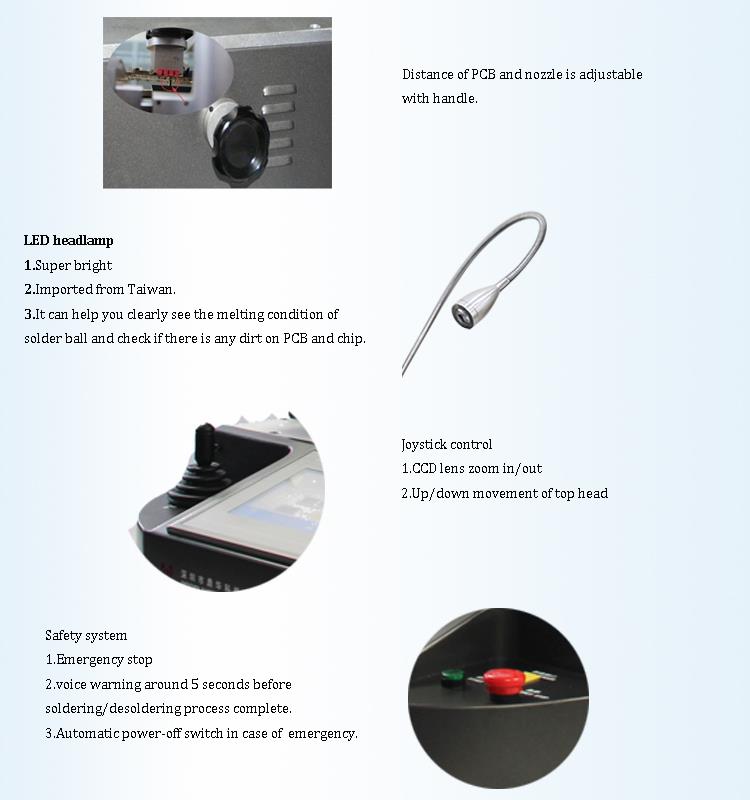

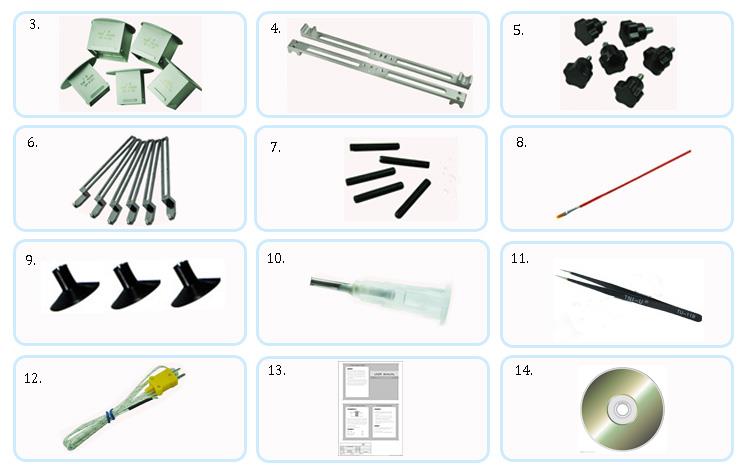

4. A CCD kamera BGA átdolgozó állomásának részletei
5. Miért válassza a mi CCD-kamera BGA átdolgozó állomásunkat?
6. A CCD Camera BGA Rework Station tanúsítványa

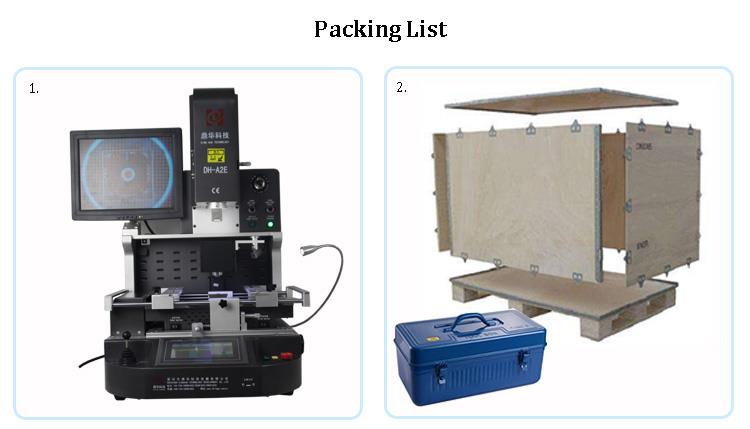

7. Csomagolás és szállítás a CCD kamera BGA Rework Station
8.GYIK
Mi a BGA átdolgozó állomás használata és készségei?
Kiforrasztás.
Felkészülés az utómunkára: Határozza meg a javítandó BGA chiphez használandó fúvókát. A javítás hőmérséklete:
a megrendelő által használt ólmozott és ólommentes forraszanyag szerint határozzák meg, mert az ólomforrasz olvadáspontja
A golyó általában 183 °C, az ólommentes forrasztógolyó olvadáspontja pedig általában körülbelül 217 °C. Rögzítse a PCB kártyát a
BGA átdolgozó platform, és a lézervörös pont a BGA chip közepén helyezkedik el. Rázza meg az elhelyezési fejet, hogy meghatározza
az elhelyezési magasság.
2. Állítsa be a kiforrasztási hőmérsékletet és tárolja el későbbi átdolgozáshoz, közvetlenül hívhatja. Általában az eladott termékek hőmérséklete
Az ering és a forrasztás ugyanabba a csoportba állítható be.
3. Az érintőképernyős felületen váltson eltávolítási módba, kattintson a javítás gombra, a fűtőfej automatikusan felmelegszik
lefelé a BGA chipen.
4. Öt másodperccel a hőmérséklet vége előtt a gép riasztást ad, és egy csepp hangot ad. A hőmérséklet után
A görbe vége, a fúvóka automatikusan felveszi a BGA chipet, majd a fej felszívja a BGA-t a kiindulási helyzetbe.
A kezelő csatlakoztathatja a BGA chipet az anyagdobozhoz. A kiforrasztás befejeződött.
Elhelyezési forrasztás.
Miután az ón elkészült az alátéttel, használjon új BGA chipet vagy egy beültetett BGA chipet. Rögzítse a PCB kártyát.
Helyezze a forrasztandó BGA-t körülbelül a betét helyére.
2. Váltson az elhelyezési módba, kattintson a Start gombra, az elhelyezőfej lefelé mozog, és a fúvóka automatikusan kiválasztja
emelje fel a BGA chipet a kezdeti pozícióba.
3. Nyissa ki az optikai beállító lencsét, állítsa be a mikrométert, az X tengely Y tengelyét a PCB kártya elülső és hátsó részének beállításához, és
R szög a BGA szögének beállításához. A BGA-n lévő forrasztógolyók (kék) és a betétek forrasztási kötései (sárga) megjeleníthetők.
különböző színekben jelenik meg a kijelzőn. Miután teljesen beállította a forrasztógolyót és a forrasztási kötéseket, kattintson az "Igazítás kész" gombra.
gombot az érintőképernyőn. Az elhelyezőfej automatikusan leesik, ráhelyezi a BGA-t a padra, automatikusan kikapcsolja a vákuumot,
akkor a száj automatikusan megemelkedik 2-3 mm-rel, majd felmelegszik. Amikor a hőmérsékleti görbe lejár, a fűtőfej automatikusan bekapcsol
felemelkedni a kiinduló helyzetbe. A
a hegesztés befejeződött.
