Automatikus Bga átdolgozó állomás

Automatikus BGA átdolgozó állomás

1. Automatic BGA Rework Station alkalmazása

Számítógépek, okostelefonok, laptopok, MacBook logikai kártyák, digitális fényképezőgépek, légkondicionálók, TV-k és egyéb elektronikai cikkek alaplapja, például orvosi, kommunikációs, autóipari stb.

Különféle típusú chipekhez használható: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA és LED chipek.

2. Az automatikus BGA átdolgozó állomás termékjellemzői

• Magas Hatékonysága tökéletességre való állandó törekvésünk végső célja. Finom fűtőelemmel, 1000 W-os felső meleglevegő-befecskendezéssel és ultranagy IR alsó fűtési rendszerrel a DH-A2E kiváló hatékonyságot kínál a forrasztásban és a kiforrasztásban. A sokoldalú bilincs speciálisan különféle PCB-khez készült, a mobiltelefonoktól a szerverkártyákig.
• MegbízhatóságA DH-A2E kiváló minőséget és stabil hozamot biztosít. Az új fuzzy ipari mikroprocesszor és a repülési minőségű precíziós lineáris mechanizmus használata pontosabb és megbízhatóbb eredményeket biztosít. A precíz és tiszta Different Color Alignment System biztosítja a megbízható igazítást.
• Felhasználóbarát kialakításintegrált kezelőfelülettel javítja a felhasználói élményt. Nincs szükség extra felszerelésre vagy levegőellátásra; A váltakozó áram önmagában elegendő. Mindössze két óra képzéssel a kezelők könnyen megérthetik és kezelhetik az intuitív vezérlőt, amelyet nagyon felhasználóbarátnak terveztek.

3. Az automatikus BGA átdolgozó állomás specifikációja

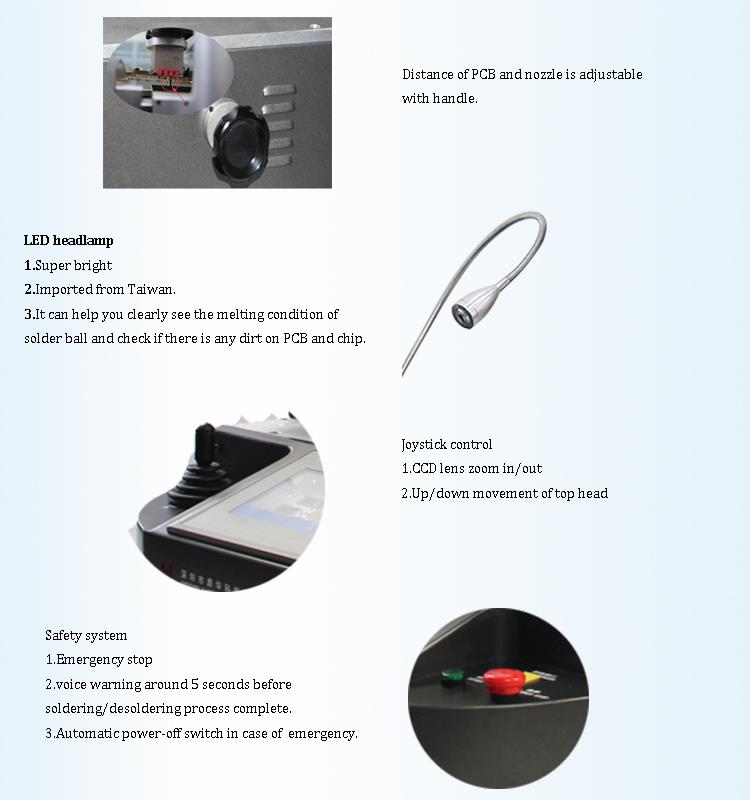

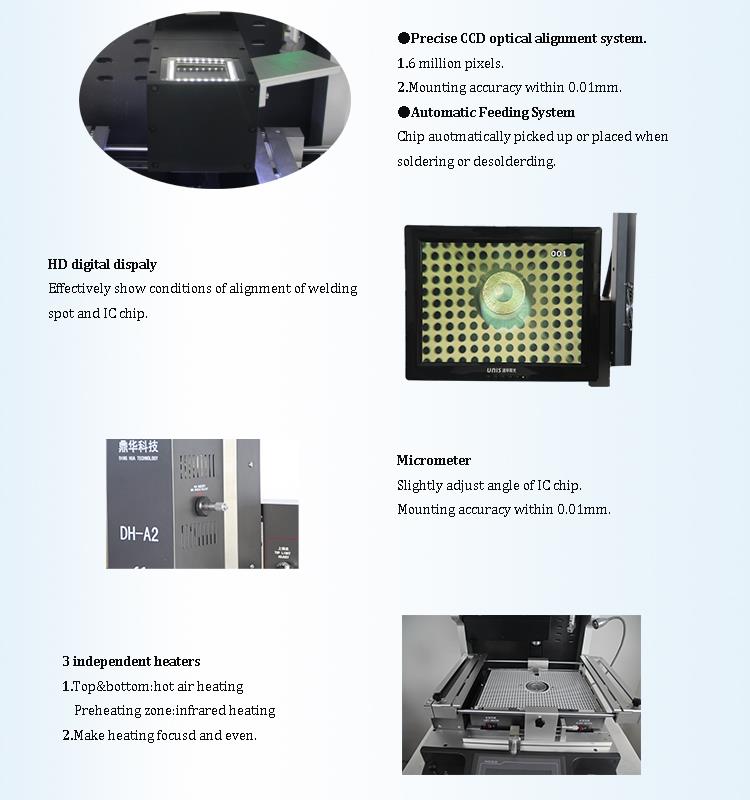

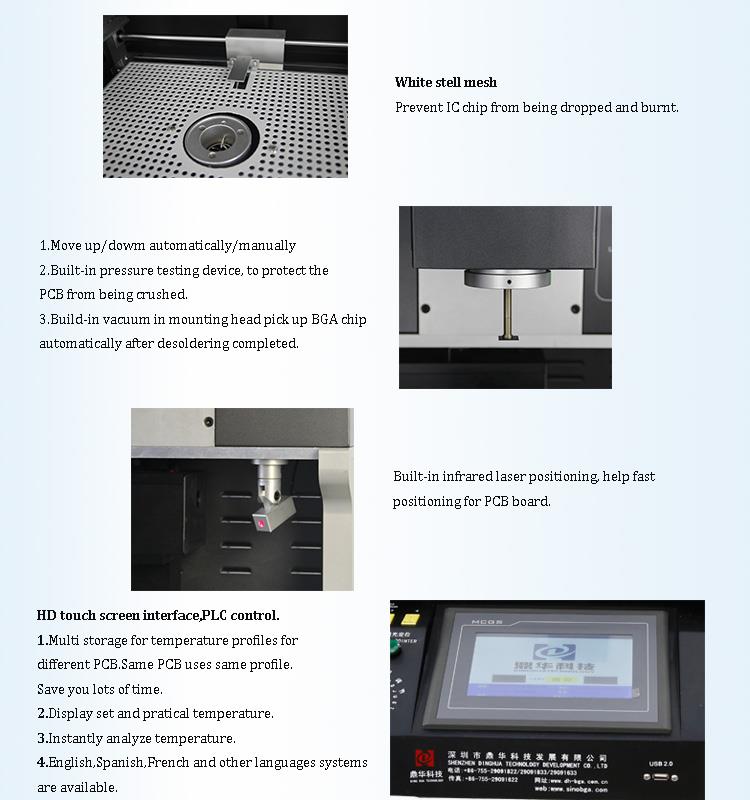

4. Az automatikus BGA átdolgozó állomás részletei

5. Miért válassza az automatikus BGA-újrafeldolgozó állomásunkat?

6. Az automatikus BGA átdolgozó állomás tanúsítványa

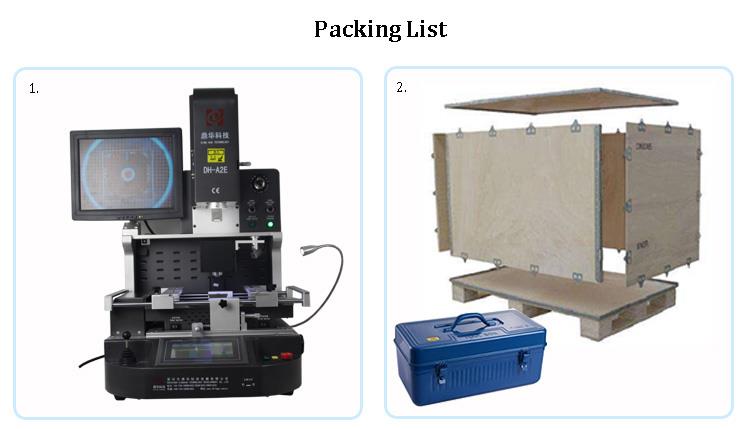

7. Az automatikus BGA átdolgozó állomás csomagolása és szállítása

8. Az automatikus BGA átdolgozó állomással kapcsolatos ismeretek

BGA labdaelhelyezési módszerek és technikák:

1. Először is:Győződjön meg arról, hogy a BGA labdapárna felülete sík. Ha nem lapos, simítsa le az alátétet. Ha nem látható a szemmel, mossa le mosóvízzel, és érintéssel ellenőrizze. Nem lehet sorja. Ha a betét nem fényes, adjon hozzá folyasztószert, és dörzsölje oda-vissza, amíg fényes nem lesz. Ennek elvégzése után a betétet meg kell tisztítani.

2. Második:Ez az egyik legfontosabb lépés. Lapos fejű kis ecsettel óvatosan vigyen fel egy réteg forrasztópasztát a BGA-párnára. A folyasztószert egyenletesen és bőségesen kell felhordani. Fluoreszkáló fényben a fluxusnak egyenletesen eloszlónak kell lennie. Ha nem megfelelően végzik el, akár acélhálóval, akár anélkül fűt, problémákat okozhat, különösen ha acélháló nélkül melegít, mivel a fluxus egyenetlenül melegszik fel, ami forrasztógolyós csatlakozásokhoz vezethet.

Fontos pontok:

• Acél háló:Tisztának kell lennie, és nem szabad deformálódnia. Ha deformálódott, kézzel kell korrigálni; ha a deformáció túl erős, a hálót ki kell cserélni.
• Forrasztógolyók választéka:A piacon kapható forrasztógolyók olyan méretűek, mint {{0}},2 mm, 0,25 mm, 0,3 mm, 0,35 mm, {{1 0}},4 mm, 0,45 mm, 0,5 mm, 0,6 mm és 0,76 mm. Ügyeljen arra, hogy tiszta, egyenletes méretű forrasztógolyókat válasszon, és tegyen különbséget az ólommentes és ólmozott forrasztógolyók között, mivel az olvadáspontok eltérőek.

3. Harmadik:Helyezze a chipet a golyókezelő platform aljára, majd öntse a sablont az acélháló lapos felületére, hogy minden lyukba megfelelő számú forrasztógolyó kerüljön. Finoman rázza meg az acélhálót, hogy biztosítsa a forrasztógolyók megfelelő elhelyezését, majd távolítsa el az acélhálót. Ezután a kamerával vágja le a forrasztógolyókat, és helyezze őket a fűtőasztalra. (A forrasztógolyók olvasztásakor ügyeljen arra, hogy különbséget tegyen az ólom és az ólommentes hőmérséklet között – az ólom általában 190 fokon, ólommentes pedig 240 fokon olvad meg.) A BGA melegítésekor a BGA alatti anyagnak kis hőből kell készülnie. vezető anyagok, például magas hőmérsékletű ruha, így gyorsan felmelegszik. Ez megakadályozza, hogy a chip hosszan tartó melegítés következtében megsérüljön.

4. Negyedik:Mikor kell leállítani a fűtést? Amikor a forrasztógolyó színe szürkére változik, majd fényes és folyékony lesz, ideje abbahagyni. A jobb láthatóság érdekében a legjobb, ha jó megvilágítás mellett, lehetőleg fluoreszkáló fény mellett fűteni. (Megjegyzés: A BGA közepe általában lassabban melegszik fel, mint a környező részek. Figyelje meg, hogy a forrasztógolyók szürkéről világossá váljanak, jelezve, hogy megfelelően fel vannak melegítve. Az újoncok számára ez nehéz lehet, ezért egy másik módszer a fűtő BGA finom érintése. csipesszel, ha a forrasztógolyó folyadékká deformálódik, akkor készen áll. mozgásban tartva. Ne irányítsa a hőt egy helyre, mert ez kárt okozhat. A BGA közepén lévő forrasztógolyó kivilágosodik, ha a fűtés befejeződik. Hagyja természetesen kihűlni a sikeres eredmény érdekében.
