BGA Chip desoldering és forrasztógép
Teljes IR BGA átmunkáló állomás, két fűtési zóna, chip méret: 2 * 2 ~ 80 * 80mm, elérhető PCB méret: 300 * 360MM
Leírás

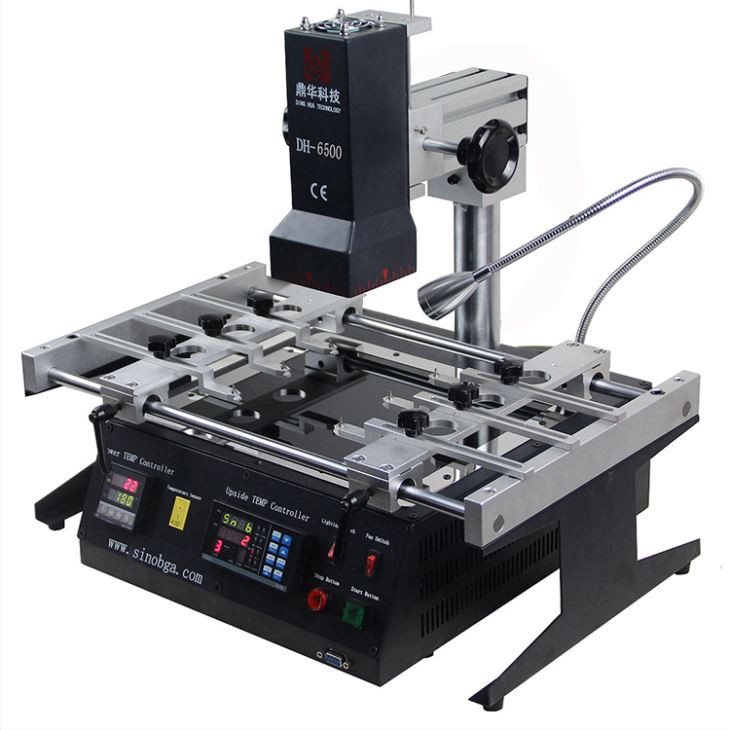

BGA chipes leválasztó és forrasztó gép
A DHGA-6500 BGA átmunkáló állomás a leghosszabb történelmi átdolgozó gép, amelyet széles körben használnak az XBOX, PS3, PS4 és számítógépes javításokhoz stb.

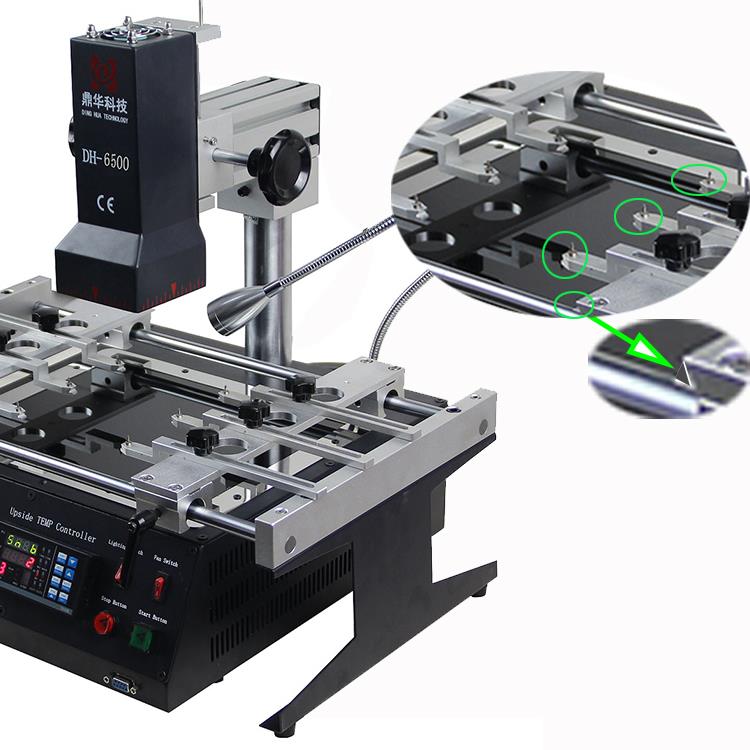

V-horony, alligátor csipesz és univerzális szerelvények vannak az adott munkaasztalra rögzített más chiphez, forrasztáshoz vagy lemosáshoz.
A felső fej állítható magasabbra vagy alacsonyabbra, még akkor is, ha balra vagy jobbra van, ami nagyon kényelmes, ha egy alkatrész forrasztásra vagy lemosásra szolgál.

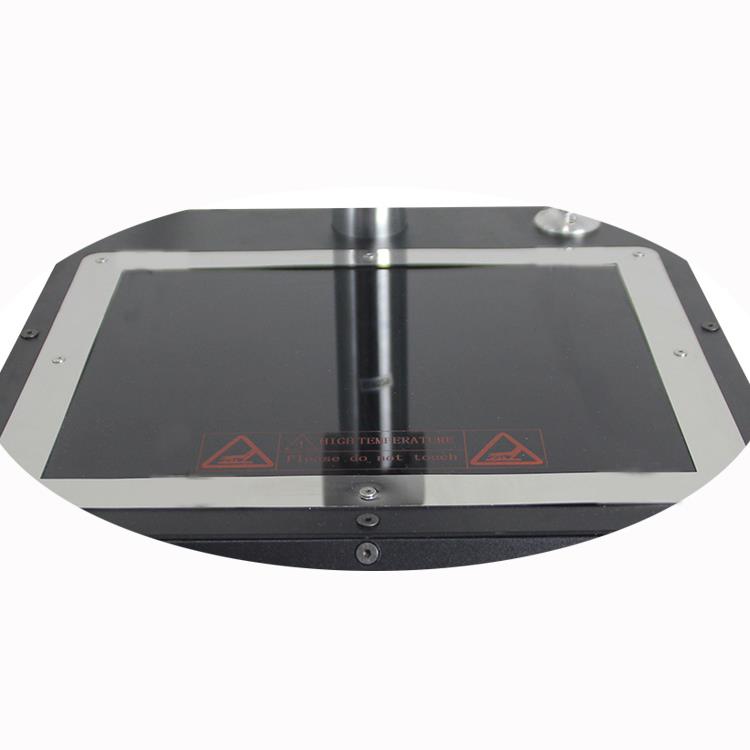

IR előmelegítő zóna, 300 * 360 mm-es PCB-hez, például TV-hez, játékkonzol géphez és egyéb kommunikációs berendezésekhez.
2. A BGA chipes desoldering és forrasztógép részletei
A DH-6500 specifikációja | |
Teljhatalom | 2300W |
Felső fűtés | 450W |
Alsó fűtés | 1800W |
Erő | AC110 ~ 220V ± 10 ％ 50 / 60Hz |
Felső fej mozgása | Fel / le, szabadon forog. |
Világítás | Tajvan vezette a munkafényt, bármilyen szöget beállított. 5W |
Tárolás | Tárolja 10 csoport hőmérséklet-profilját |
Positioning | A V-horony, a NYÁK-támogatás X, Y irányban egy külső univerzális szerelvény segítségével állítható be |
Hőmérséklet-szabályozás | K-TYPE, zárt hurok |
Temp pontosság | ± 2 ℃ |
PCB méret | Max. 300 * 360mm Min20mmⅹ20mm |
| Súly | 16kg |
3. BGA-chipes leválasztó és forrasztó gép
4. A BGA chip desoldering és forrasztógép termékjellemzői
A DH-6500 egy univerzális, félautomata infravörös javítóegység, amely PC szinkronizálással és kerámia emitterrel rendelkezik CBGA, CCGA, CSP, QFN, MLF, PGA és minden epoxi μBGA komponens javítására. Különböző hőmérsékletprofilok telepítése lehetővé teszi a megfelelő forrasztási mód kiválasztását különböző forrasztók, beleértve az ólommenteset is.
JELLEMZŐK
A laptopok, PC-k, kiszolgálótáblák, ipari számítógépek, mindenféle játékkonzolok, kommunikációs berendezések táblái, LCD készülékkel felszerelt televíziós berendezések és egyéb, BGA nagyméretű táblákkal ellátott alaplapok javítási komplexuma.
Ideális CBGA, CCGA, CSP, QFN, MLF, PGA és minden típusú epoxi μBGA forrasztásához és javításához.
Az ólom és ólommentes forrasztáshoz használják.
Fejlett sötét infravörös forrasztási technológiát alkalmaz.
Korszerű K-típusú hőelemet használ a pontosabb hőmérséklet-érzékeléshez.
A visszajelzéssel ellátott hőmérsékletszabályozó technológia pontos hőmérséklet-szabályozást és egyenletes hőelosztást biztosít.
A bontási folyamat csak körülbelül 5 percet vesz igénybe.
A maximális hőmérséklet eléri a 400 ° C-ot.
Lehetőség csatlakozni egy PC-hez vagy laptophoz USB interfészen keresztül és az IRSOFT szoftver segítségével.
8 hőmérséklet-emelkedési pozíció és 8 hőmérséklet-visszatartó pozíció beállítása.
A hőmérsékleti profilok 10 csoportjának egyidejű tárolása.
A készlet CD-t tartalmaz egy manuális és egy demo videóval.
5. a billentyűzet átdolgozási állomásának termékadatai
 | Hűtőventillátor A fűtés befejezése után kézzel kapcsolja be a nagy teljesítményű ventilátort, hogy lehűtse a PCB-kártyát, hogy elkerülje a PCB-kártya deformációját. |
Hőmérséklet zóna Az előmelegített hőmérséklet zóna a tajvani kerámia fűtőlemezt használja a lemez PCB még melegítéséhez. Kerülje a PCB-kártya gyengülését az egyenetlen fűtés miatt. Adjon hozzá erőszakos poharat a táblára, hogy elkerülje a kis zsetonok esését és égését. |  |
 | Korlátozott sáv Hatékonyan szabályozza a felső fej és a BGA közötti távolságot, és megakadályozza a tábla érintését. |
6. Dinghua technológia, gyár és műhely és szabadalmak
7. A billentyűzet átdolgozási állomásának szállítása, szállítása és szolgáltatásai
Kicsi BGA újrahasznosító állomás, amelyet az alábbiak szerint csomagoltak be
Kis mennyiségben, kevesebb, mint 20 készletben, javasoljuk, hogy kifejezetten szállítsa őket
