BGA Reballing Kit PS3 XBOX
Kis méretű gép, nagy előmelegítő zóna, kettős IR, rugalmas felső fej.
Leírás

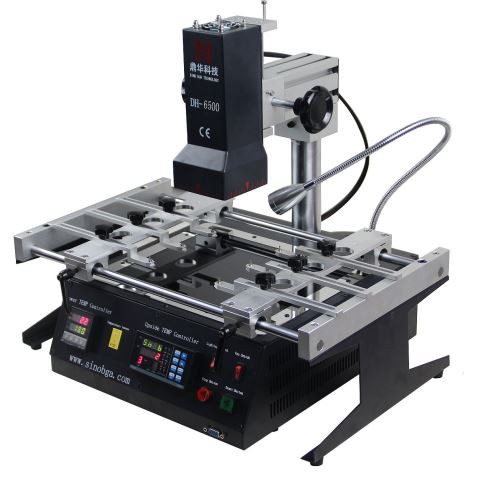

PS3 XBOX BGA reballing készlet

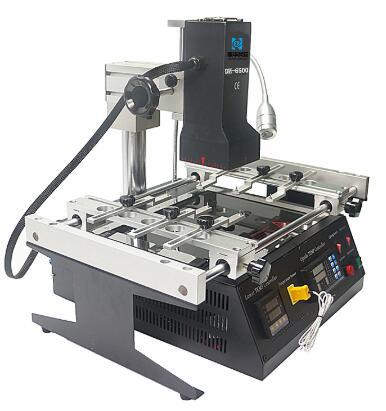

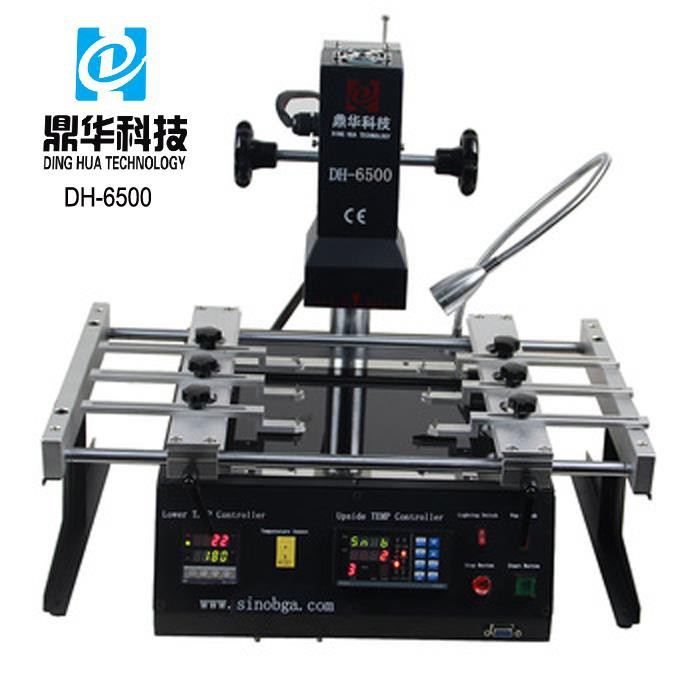

DH-6500 IR újratelepítő állomás laptop alaplapokhoz, alaplapokhoz, asztali számítógépekhez, szerverekhez, ipari számítógép alaplapokhoz, mindenféle játékkártyához, alaplaphoz, kommunikációs berendezéshez, LCD TV-hez és más nagy alaplapokhoz
Az innovatív tervezés, az infravörös helyreállítási állomások hatékony megoldása általában érzékeny a légáramlás hatására. A pontos hőmérsékletszabályozás könnyen kezelhető ólommentes forrasztással.

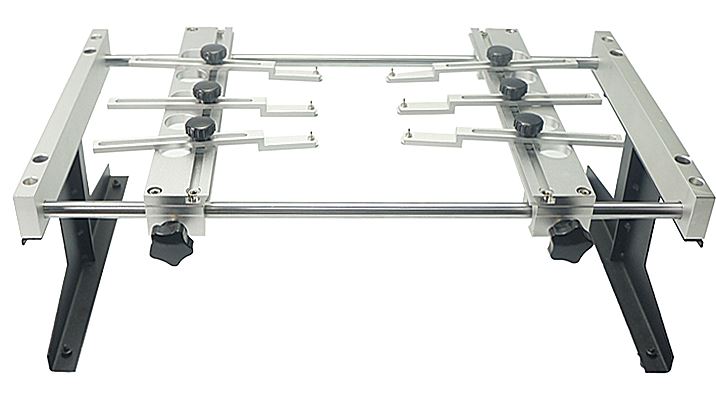

V-horonnyal, krokodilcsipeszekkel és univerzális szerelési hardverrel a forrasztó- vagy desoldertáblára szerelt különböző forgácsokra

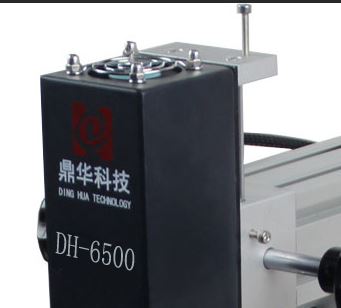

A felső rész jobbra vagy alacsonyabbra állítható, akár balra, akár jobbra, ami nagyon kényelmes a forrasztáshoz vagy a forrasztáshoz.

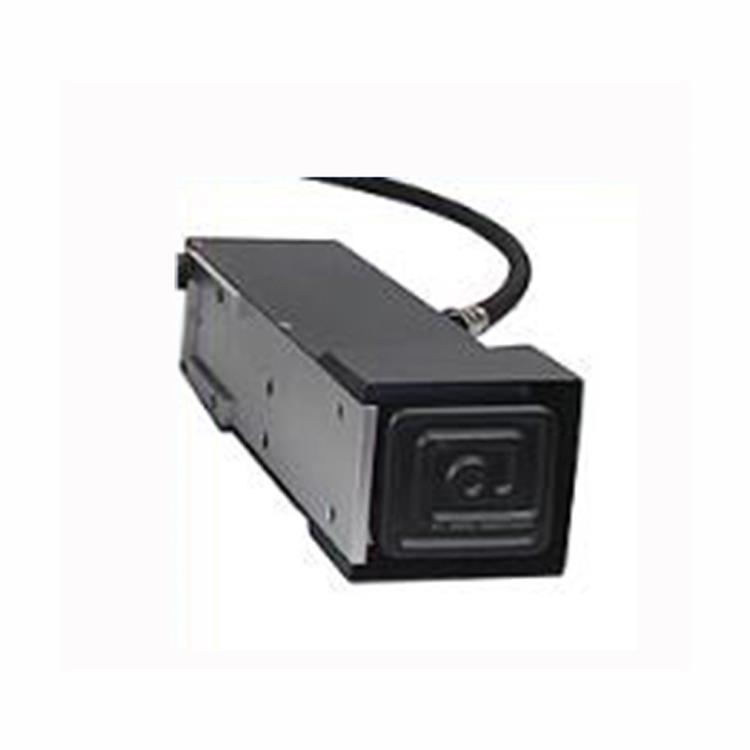

Infravörös fűtési zóna, fűtési terület: 240 * 200 mm, 300 * 360 mm-es PCB-vel, például TV-vel, játékkonzolokkal és más kommunikációs eszközökkel

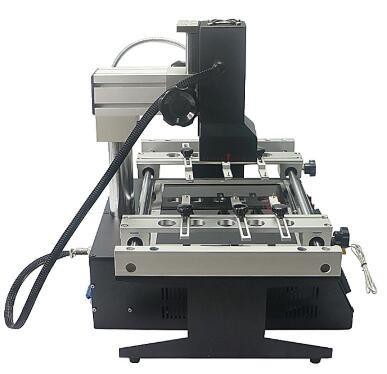

2. A PS3 XBOX BGA reballing készlet részletei
A PS3 XBOX BGA reballing készlet specifikációja | |
Teljhatalom | 2300W |
Felső fűtés | 450W |
Alsó fűtés | 1800W |
Erő | AC110 ~ 220V ± 10 ％ 50 / 60Hz |
Felső fej mozgása | Fel / le, szabadon forog. |
Világítás | Tajvan vezette a munkafényt, bármilyen szöget beállított. 5W |
Tárolás | Tárolja 10 csoport hőmérséklet-profilját |
Positioning | A V-horony, a NYÁK-támogatás X, Y irányban egy külső univerzális szerelvény segítségével állítható be |
Hőmérséklet-szabályozás | K-TYPE, zárt hurok |
Temp pontosság | ± 2 ℃ |
PCB méret | Max. 300 * 360mm Min20mmⅹ20mm |
| Súly | 16kg |
3. BGA-chipes leválasztó és forrasztó gép
4. Termékjellemzők BGA Chip forrasztógép
A DH-6500 egy univerzális, fél-automata infravörös javítóközpont, amely PC-szinkronizálást és kerámia kisülést biztosít a CBGA, a CCGA, a CSP, a QFN, az MLF, a PGA és az összes epoxi µBGA komponens javításához. Különböző hőmérsékletprofilok telepítése lehetővé teszi a kívánt forrasztási mód kiválasztását egy másik forrasztópáka használatakor, beleértve az ólom nélkül is.
Funkció
A laptopok, PC-k, szerverlemezek, ipari számítógépek, minden típusú játékkonzolok, kommunikációs táblák, LCD kijelzővel ellátott televíziós eszközök és egyéb, nagy BGA táblákkal ellátott feladatok javító komplexei.
Alkalmas CBGA, CCGA, CSP, QFN, MLF, PGA és minden epoxi µBGA forrasztására és javítására
Ólommentes és ólomforrasztáshoz használják
A fejlett infravörös forrasztási technológia használata
Használjon K típusú hőelemeket a pontosabb hőmérséklet-meghatározás érdekében.
Hőmérséklet-szabályozó technológia ajánlások a pontos hőmérsékletszabályozáshoz és az egyenletes hőelvezetéshez
A bontási folyamat csak körülbelül 5 percet vesz igénybe.
Maximális hőmérséklet 350 ° C-ig
Lehetőség csatlakozni egy PC-hez vagy laptophoz USB interfészen keresztül és az IRSOFT szoftver segítségével történő vezérléssel
A hőmérséklet 8 pozícióba állítása és a hőmérséklet 8 pozícióban történő fenntartása
10 hőmérsékletprofil egyidejű tárolása
Tartalmaz egy útmutatót és videót bemutató CD-t.

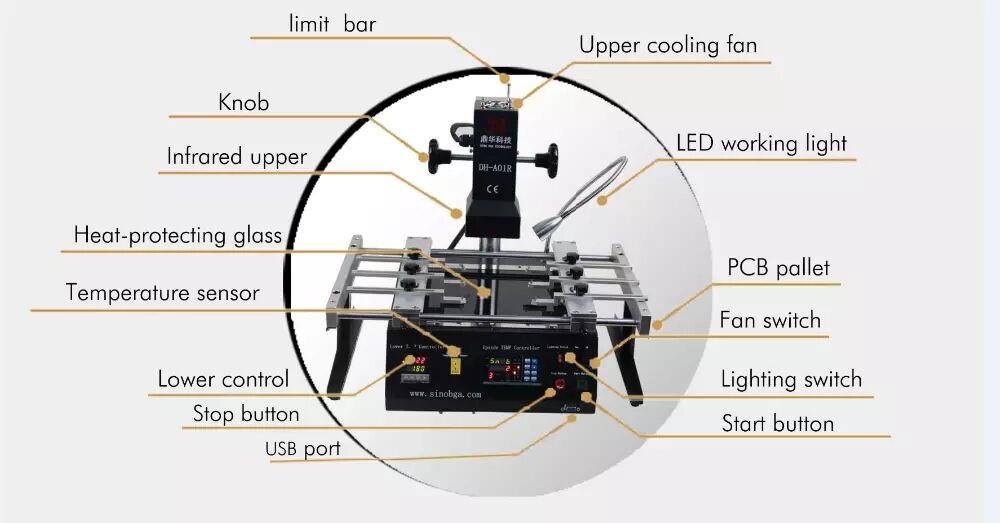

5. a billentyűzet átdolgozási állomásának termékadatai

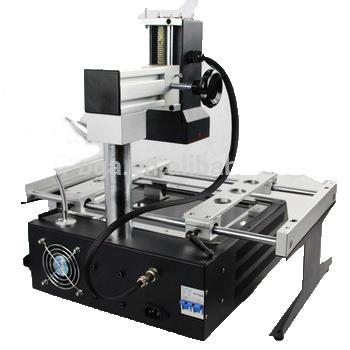

 | Hűtőventillátor A fűtés befejezése után kézzel kapcsolja be a nagy teljesítményű ventilátort, hogy lehűtse a PCB-kártyát, hogy elkerülje a PCB-kártya deformációját. |

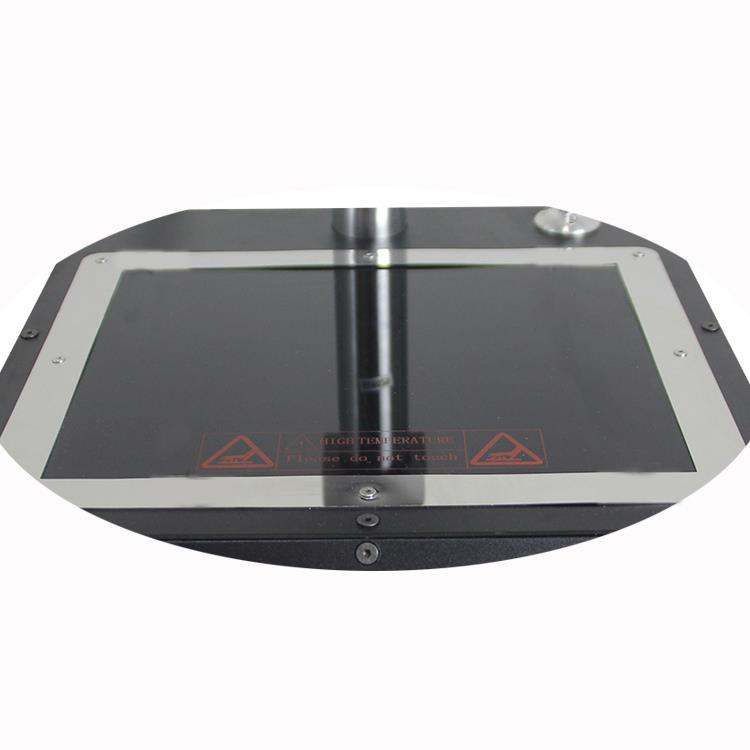

Hőmérséklet zóna Az előmelegített hőmérséklet zóna a tajvani kerámia fűtőlemezt használja a lemez PCB még melegítéséhez. Kerülje a PCB-kártya gyengülését az egyenetlen fűtés miatt. Adjon hozzá erőszakos poharat a táblára, hogy elkerülje a kis zsetonok esését és égését. |  |
 | Korlátozott sáv Hatékonyan szabályozza a felső fej és a BGA közötti távolságot, és megakadályozza a tábla érintését. |

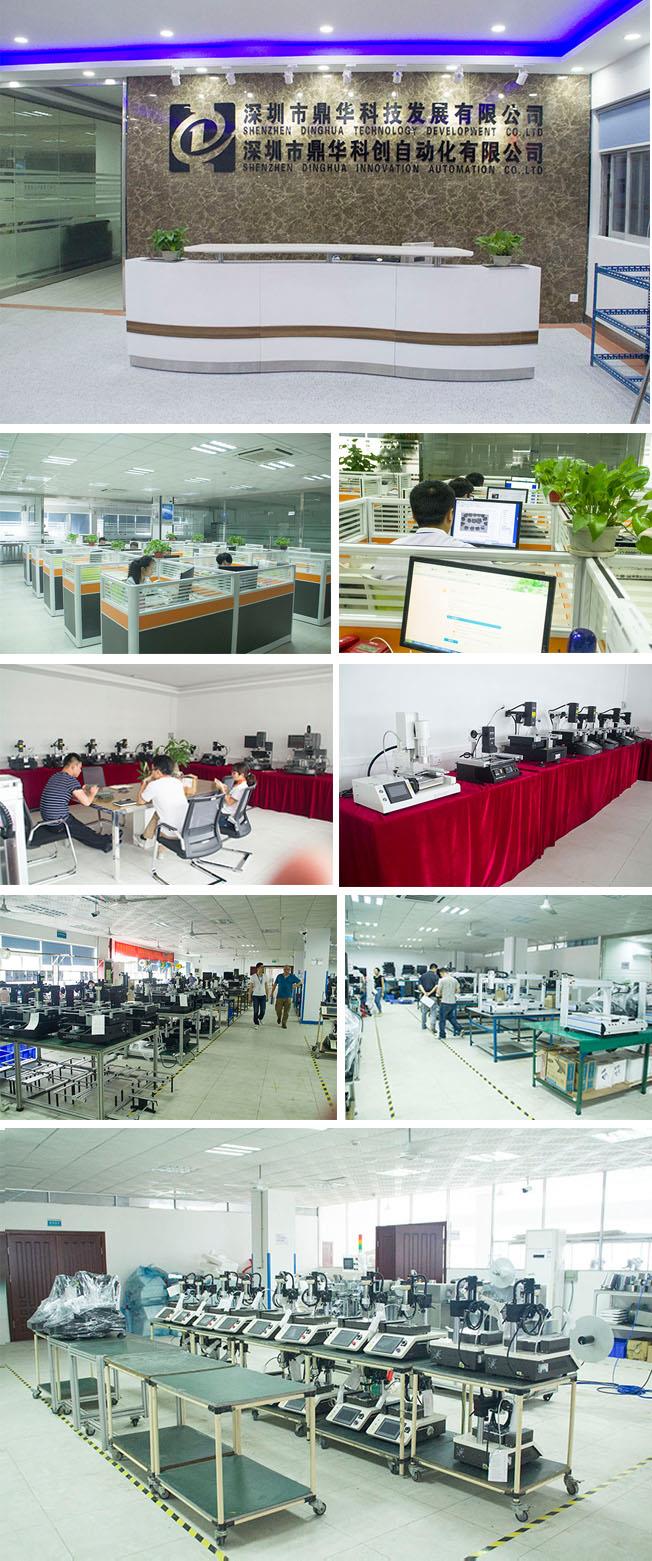

6. Dinghua technológia, gyár és műhely és szabadalmak
7. A billentyűzet átdolgozási állomásának szállítása, szállítása és szolgáltatásai

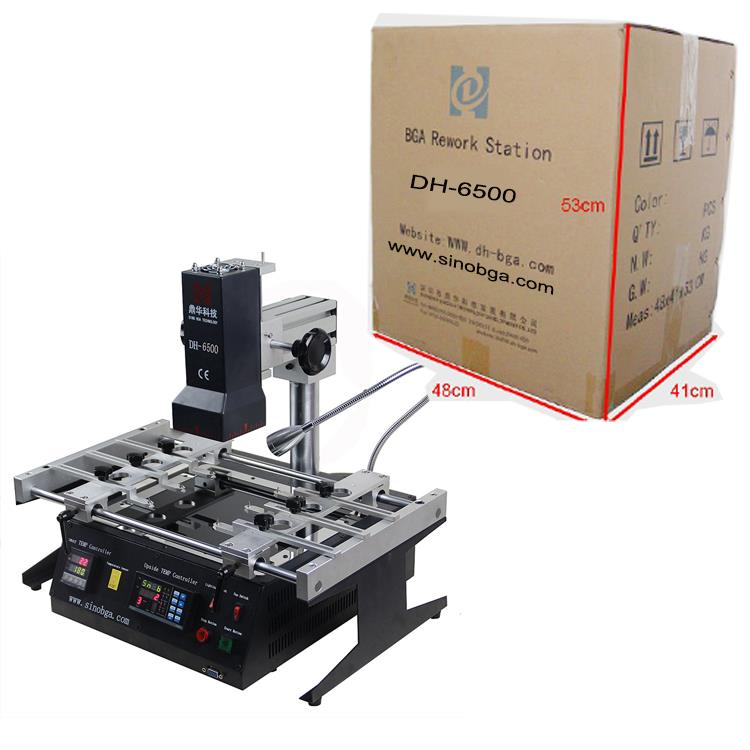

Kicsi BGA újrahasznosító állomás, amelyet az alábbiak szerint kartondobozba csomagolnak
Kis mennyiségben, kevesebb, mint 20 készletben, javasoljuk, hogy kifejezetten szállítsa őket
