Autó CPU javítás
1. Automatizált BGA-átdolgozó gép oszloprácstömb csomagolására, chip-méretű csomagokra, négylapos csomagokra, földhálózati tömbökre vagy más SMD-k javítására.
2. Optikai CCD osztott látással a chip és az alaplap forrasztólapjaihoz.
3. A hőmérsékleti profilok akár 50 000 csoportot is tárolhatnak.
4. Független elnevezés minden hőmérsékleti profilhoz.
Leírás

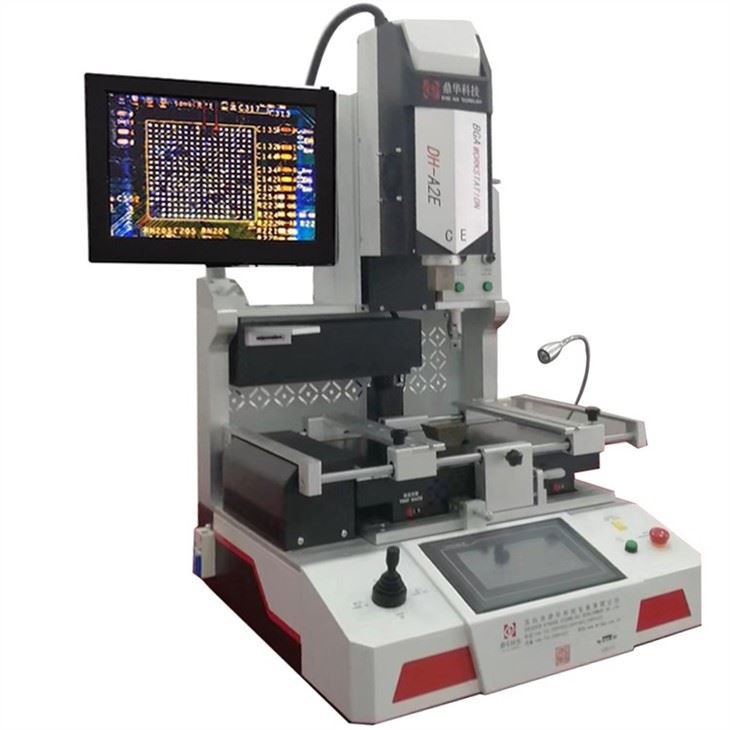

Automata BGA átdolgozó gép autós cpu javításhoz
A CPU az ECU magja, elegendő erőforrással és tudással az ECU javítható,hanem diagnosztizálni és kijavítani
a hibás alkatrész sok tesztelést, speciális felszerelést igényel,és attól függően, hogy mi okozta a hibát,
hány alkatrész sérült ésmilyen alkatrészeket kell cserélni stb. Ha javítják a CPU-t, egy BGA
átdolgozó géphasználata szükséges, és automatikus átdolgozó gép optikai CCD beállító rendszerreljobb választás.

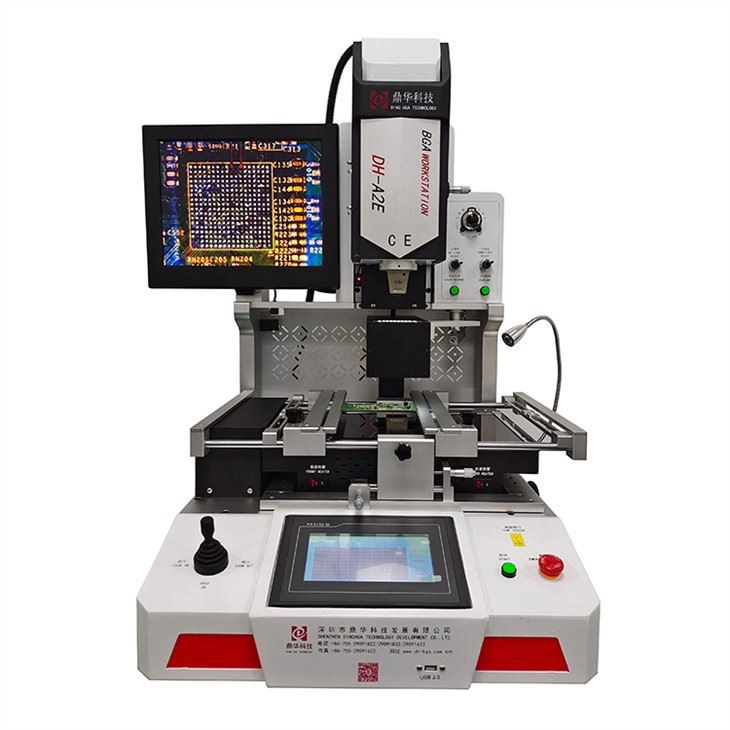

A CPU javításához a DH-A2E modell nagyszerű:

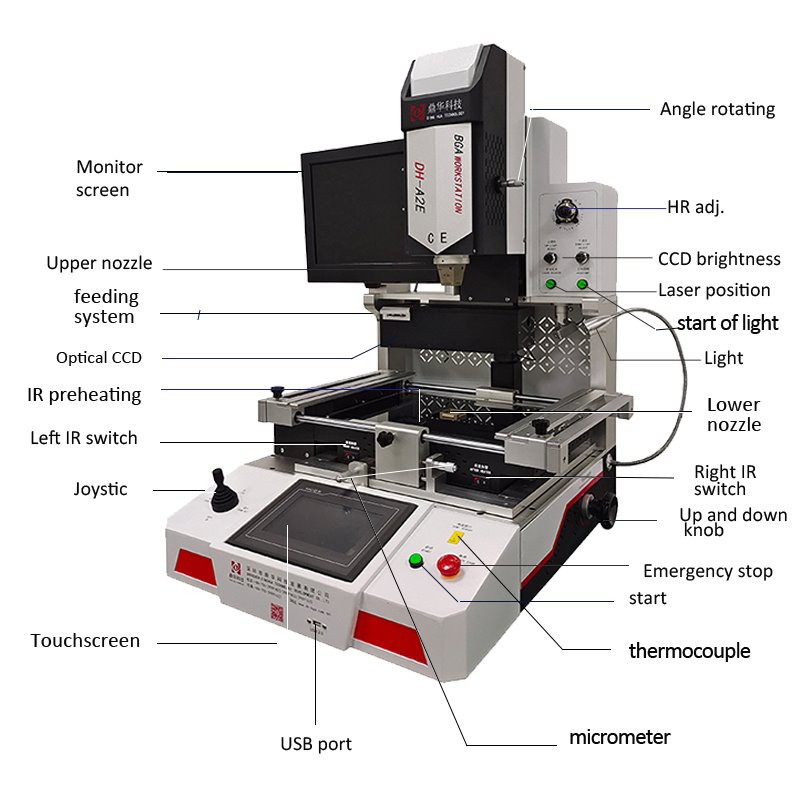

A gép bemutatása:
| Elemek | Használat vagy funkció |
| Monitor képernyő | A chip és az alaplap képen látható |
| Felső fúvóka | Meleg levegő összegyűjtésére fűtéshez |
| Etetési rendszer | Automatikusan vigye vagy újrahasznosítsa a chip bga rework station árát |
| Optikai CCD | Látható igazítás és szerelés |
| IR előmelegítés | Előmelegítő terület |
| Bal IR kapcsoló | Kapcsolja be/ki a bga forrasztóállomást |
| Joystic | Nagyítás/kicsinyítés |
| Érintőképernyő | Hőmérséklet és idő beállítása bga reballing állomás |
| USB port | Töltse fel a szoftvert vagy töltse le a hőmérsékleti profilt |
| Mikrométerek | Finomhangolás +/-15mm |
| Hőelem | Külső hőmérséklet tesztelve |
| Indul | Kezdjen el dolgozni |
| Vészleállítás | Hagyd abba a futást |
| Fel és le gomb | Fel és le |
| Jobb IR kapcsoló | Kapcsolja be/ki |
| Alsó fúvóka | Meleg levegő összegyűjtésére fűtéshez |
| Fény | Világítás |
| A fény kezdete | Kapcsolja be/ki |
| Lézeres pozíció | Gyors helymeghatározáshoz |
| CCD fényerő | Fényerő beállítva |
| HR korrig. | A meleglevegő-áramlás szabályozott |
| Szögben forgó | Chip forgatás |
Monitor képernyő
Mind az alaplap forrasztólapjain, mind a forrasztási pontokon leképezhetőa folyadékkristályos kijelző, különböző színekkel
hogy könnyű legyenátfedni.

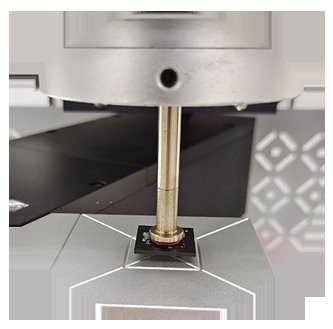

Chip felszedve és porszívózva
A forgácsadagoló automatikus a forgács ki- és visszaszállításához,vákuum és felső fúvóka 2 az 1-ben, ami függőlegesen is tud
vegyen fel egy chipet vagy cseréljen ki egy chipet az alaplapon.
BGA rework macin joystikája autós cpu javításhoz.
A tenyérre tervezett joystic teljesen kibírjanagyítás vagy kicsinyítés kézi beállításkor.
Ezenkívül a felső fej felfelé vagy lefelé haladva leheta joystic vezérli manuálisan is.
Mikrométerek az igazításhoz
Az ismételhető pontosság akár 0,01 mm-ig, az alaplapon lehetmozgatható balra vagy jobbra és hátra vagy hátra 15 mm-rel, a forgács szöge
kb 60 fokkal elfordítható.

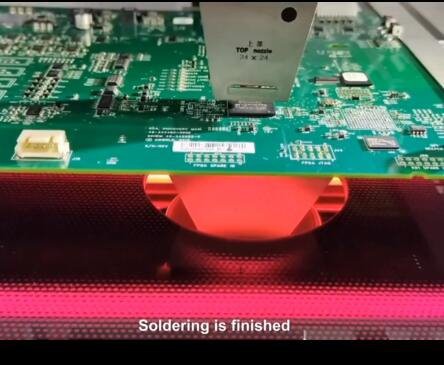

Fűtés forrasztáshoz
Hibrid fűtés, beleértve a forró levegős és infravörös fűtést az alsó részhez, gyártaniaz alaplap felmelegedéstől védett.
Kapcsolódó ismeretek a BGA átdolgozó géppel kapcsolatban:
Felületre szerelt eszközök és nyomtatott áramköri lapok (PCB-k) golyós rácstömb (BGA) csomagolássalmindkettő újrafényezhető vagy javítható BGA átdolgozó állomással (SMD). A szakértők pótolhatjáka nyomtatott áramköri lapokban lévő hiányzó alkatrészeket ezekkel az átdolgozó állomásokkal, vagy eltávolíthatják a hibás darabokatés rossz helyre állítsa vissza őket. Az átdolgozó állomások is használhatók
olyan PCB-ken dolgoznak, amelyekmás SMD-kkel, chip-méretű csomagokkal, quad flat csomagokkal, land grid tömb csomagolással vagy oszloppal rendelkezik
rácstömb csomagolás. Ezért az SMD átdolgozó állomások vagy a felületre szerelt technológia (SMT)átdolgozó állomásokat nevezik el
BGA átdolgozó állomásokhoz is.
Az átdolgozható PCB-k mérete, valamint az esetlegesen felmerülő munkák fajtája és mennyiségekész, elszántak
az egyes BGA átdolgozó állomások jellemzői alapján. Például egyszerűbbnekműveletek, az osztott látás funkció nélküli BGA átdolgozó állomások működnek a legjobban, de azok, amelyek rendelkeznek velea legjobban a nehezebb munkákhoz. Ezenkívül egyes átdolgozó állomások teljesen automatizáltak, másokteljes kézi munkát igényel.
