SMD átdolgozó állomás kamerával
1. Optikai igazító rendszer
2. Lézeres központosítás jelző
3. Infravörös előmelegítés
4. Két meleglevegős fűtés
Leírás

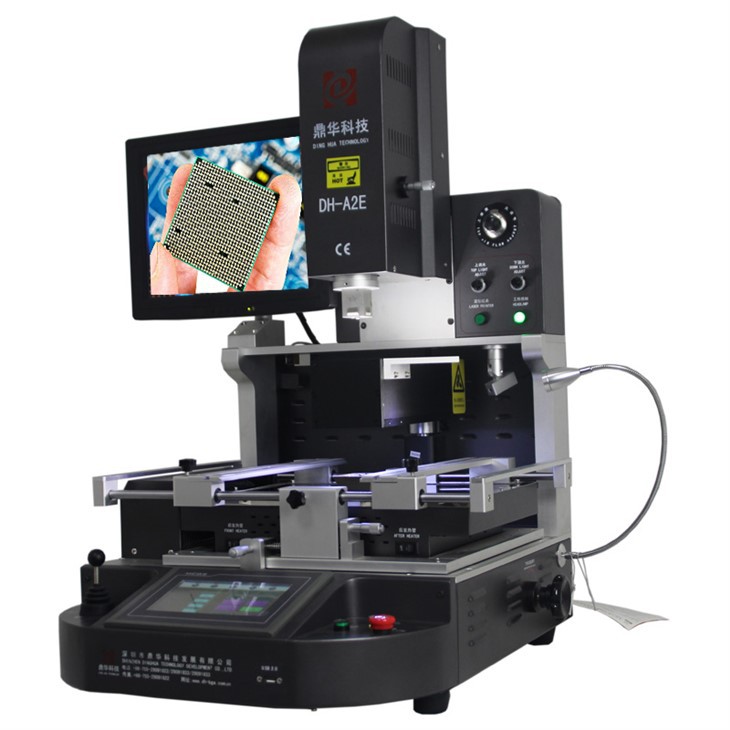

SMD átdolgozó állomás DH-A2E kamerával
Az SMD Rework Station kamerával (Surface Mounted Device Rework Station) egy speciális eszköz
elektronikai javításban és gyártásban használják a nyomtatott áramköri kártyák (PCB) alkatrészek eltávolítására és cseréjére.
Ez egy olyan berendezés, amely forró levegővel melegíti fel a cserélendő alkatrészeket, miközben beépített
kamera a jobb láthatóság érdekében.
Kiforrasztó chip szinten
Műszaki adatok:
| 1 | Teljhatalom | 5200w |
| 2 | 3 független fűtőtest | Felső meleg levegő 1200 W, alsó meleg levegő 1200 W, alsó infravörös előmelegítés 2700 W |
| 3 | Feszültség | AC220V±10% 50/60Hz |
| 4 | Elektromos alkatrészek | 7" érintőképernyő + nagy pontosságú intelligens hőmérséklet-szabályozó modul + léptetőmotor-meghajtó + PLC + LCD kijelző + nagy felbontású optikai CCD rendszer + lézeres pozicionálás |
| 5 | Hőmérséklet szabályozás | K-Sensor zárt hurkú + PID automatikus hőmérséklet kompenzáció + hőmérséklet modul, hőmérséklet pontosság ±2 fokon belül. |
| 6 | PCB pozicionálás | V-horony + univerzális rögzítés + mozgatható PCB polc |
| 7 | Alkalmazható PCB méret | Max 370x410mm Min. 22x22mm |
| 8 | Alkalmazható BGA méret | 1*1mm ~ 80x80mm |
| 9 | Méretek | 600x700x850 mm (H*Sz*Ma) |
| 10 | Nettó tömeg | 70 kg |
Alkalmazások:
Jellegzetes:

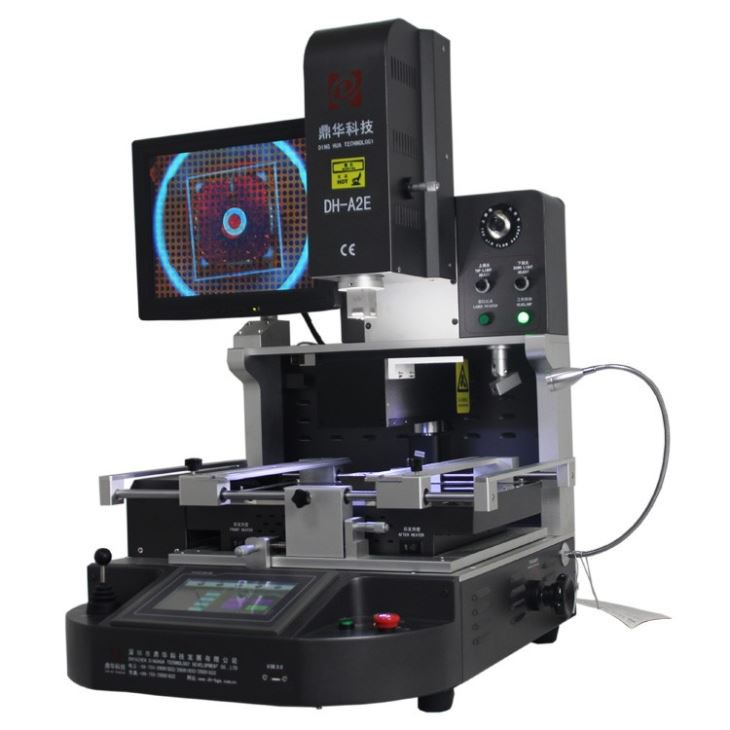

SMD átdolgozó állomás DH-A2E kamerával
A kamerával ellátott DH-A2E SMD átdolgozó állomás két forrólevegős fűtővel rendelkezik, egy felső és egy alsó, a teljes működés érdekében
szabályozható ki- és újraforrasztás, amely szilárd eredményt biztosít anélkül, hogy a legkisebb is elmozdulna
alkatrészek.
Az előmelegítéshez az alsó meleglevegő-fűtőt 2700 W-os "Rapid IR" veszi körül a víz alatt. Ez az IR
Az előmelegítő finoman megemeli a PC vagy a LED hordozó hőmérsékletét, hogy megakadályozza a vetemedést és csökkentse a stresszt
az utómunkálati hely melletti alkatrészeken és forrasztási csatlakozásokon. Az infravörös fűtőtestek teljesen be vannak zárva
üveggel védett rekesz, amely gyorsan elvezeti a hőt és megakadályozza, hogy a törmelék az elemekbe hulljon,
biztosítja a kezelő biztonságát, csökkenti a karbantartást és az egyszerű tisztítást.
Csomagolási lista :
Anyagok: Erős fa tok+fa rudak+álló gyöngypamut fóliával
1db SMD Rework Station kamerával
1db ecsettoll
1db használati utasítás
1db CD videó
3db felső fúvókák
2db alsó fúvókák
4db univerzális lámpatest
4 db rögzített csavar
5db tartócsavar
Szívó mérete: 2,4,8,10,11 mm átmérőjű
Belső hatlapfejű kulcs: M2/3/4
Mérete: 81*76*85cm
Bruttó tömeg: 115 kg
Rugalmas szállítás
•TNT
•DHL
•FedEx
•UPS
• EMS
•TENGERNÉL
Videó a BGA átdolgozó állomásról:
