Kis infravörös BGA átdolgozó állomás
A DH -6500 egy teljesen infravörös BGA átdolgozó állomás, 2 IR fűtési zónával
Leírás
A kicsi infravörös BGA-átdolgozó állomás egy kompakt és hatékony eszköz, amelyet a BGA, SMD és más elektronikus alkatrészek javítására és átdolgozására terveztek .. Infravörös fűtési technológiát használ az egységes hőelosztás biztosítása érdekében, minimalizálva a közeli alkatrészek károsodásának . {3 {3}. {3} {3}...}.. A PCBS-en való elhelyezés, forrasztás és újjáépítéshez . A kis lábnyoma tökéletesen használja az űrben korlátozott környezetben való felhasználást .
DH -6500 infravörös BGA átdolgozó állomás
A DH -6500 több mint 10 éve fejlesztették ki és használják a piacon.
A felső infravörös fűtési terület kerámia fűtőberendezéssel, akár 80 × 80 mm-ig terjedő méretű, 2–8 μm hullámhossz-tartományban, amelyet a legtöbb fekete és világos színű anyag könnyen elnyel, . Az egység 110–250 V-ot támaszt 50/60Hz-en .}}}}}}}}}}}}}}}}}}}}}}}}}}
Az alsó IR előmelegítő zóna egy high-hőmérsékletű üvegpajzsgal van felszerelve, amely egyenletesebb fűtést biztosít a nagy alkatrészek jobb védelme érdekében a fűtés során .

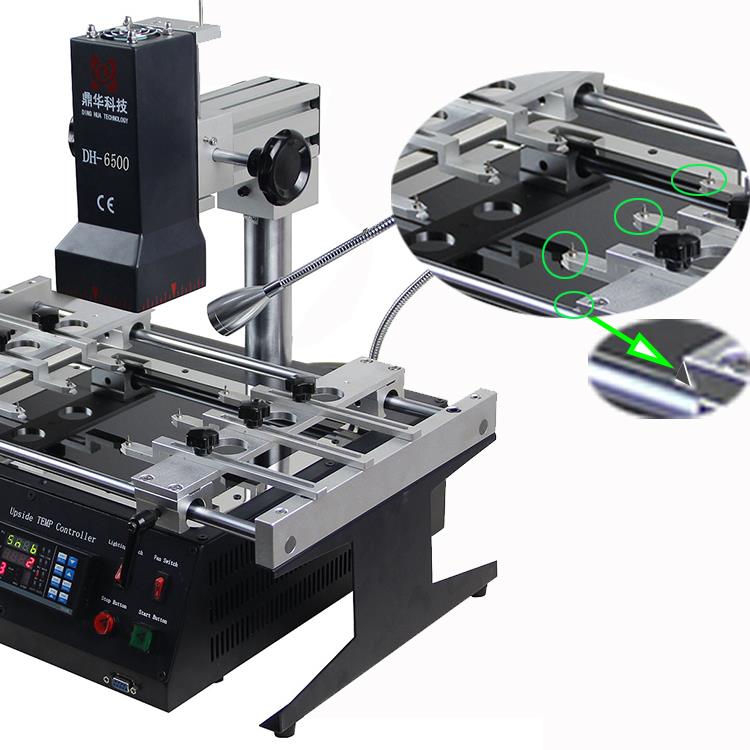

A rendszer magában foglalja a V-horony, az aligátor klipeket és a mozgatható univerzális szerelvényeket, amelyek különféle formák alaplapjait képesek befogadni, lehetővé téve számukra, hogy biztonságosan rögzítsék az optimális helyzetben a forrasztáshoz vagy a . szennyeződéshez
A támogatott maximális PCB mérete 360 × 300 mm, és az alkatrészek mérete 2 × 2 mm -től 78 × 78 mm -ig terjedhet .

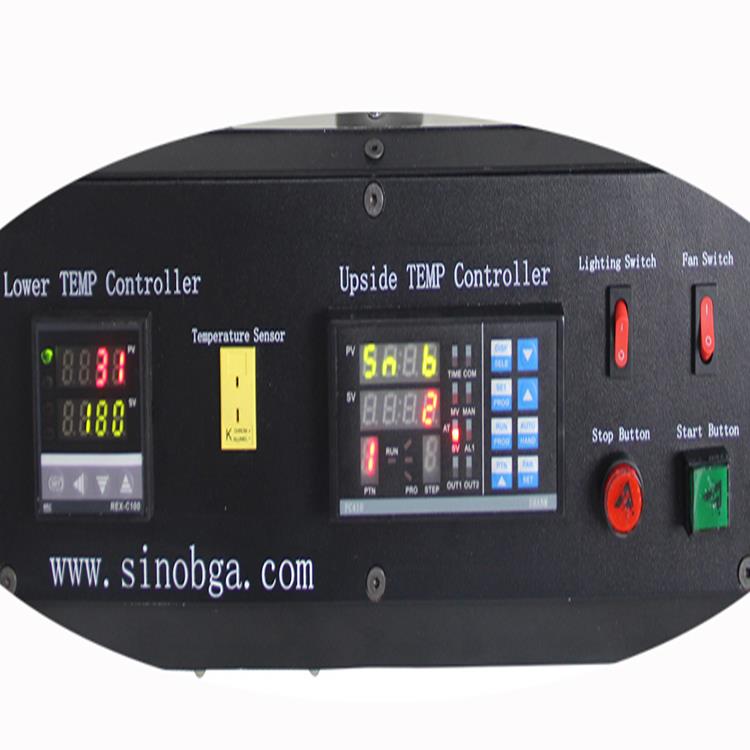

Digitális IR gépi szolgáltatások
- Két hőmérséklet -vezérlő
- Tíz hőmérsékleti profil menthető meg
- Egy külső hőelem a valós idejű hőmérséklet-megfigyeléshez
- Színkódú gombok az egyszerű működéshez
Az infravörös BGA átdolgozó állomás műszaki előírásai
| Paraméter | Meghatározás |
| Tápegység | 110–250 V, 50/60Hz |
| Hatalom | 2500W |
| Fűtési zónák | 2 IR zóna |
| PCB méret | Legfeljebb 300 × 360 mm |
| Alkatrészméret | 2 × 2–78 × 78 mm |
| Háló súlya | 16 kg |
GYIK
K: Lehetek disztribútorod az én hazámban?
V: Igen, tudsz .
K: Van-e jól ismert vállalat az Ön termékeit?
V: Igen, olyan cégek, mint a Google, a Huawei és a Mitsubishi, használják a. termékeinket
K: Elfogad -e új terméktervezési javaslatokat?
V: Igen, ha bármilyen új tervezési vagy megoldási ötlete van, kérjük, vegye fel velünk a kapcsolatot a John@dinghua-bga.com . címen.
K: Vásárolhatok közvetlenül az országodból?
V: Igen, a terméket közvetlenül az ajtóhoz szállíthatjuk expressz kézbesítés útján .
Néhány tipp az IR BGA átdolgozási állomásról
Mi az a profil?
A profil az a hőmérsékleti görbe, amelyet az átdolgozó állomás követi a Desolder és a forrasztó BGA komponensekhez .
A profil négy különálló fázisból áll, amelyeket az alábbiakban ismertetünk:
- Előkészítő:Ez a fázis a deszkát egységes hőmérsékletre hozza 150 és 180 fokos . között. Ez a hőmérséklet nem befolyásolja a forrasztási ízületeket, hanem csökkenti a felső és az alsó hőmérsékleti különbséget (delta T), megakadályozva a tábla vagy a BGA károsodását .
- Áztatás:Ebben a fázisban a táblát felmelegítik a . fluxus aktiválására, ez azért fontos, mert a fluxust egy adott időkereten belül kell aktiválni, hogy a funkcióját megfelelően végezze .
- Reflow:Ebben a szakaszban a forrasztógolyók megolvadnak és kötődnek a . párnákhoz
- Hűtsük le:Ez a fázis magában foglalja a BGA ellenőrzött hűtését, általában a 2–3 fokonkénti sebességgel, hogy elkerülje a . termikus feszültséget
