Érintőképernyős mobiltelefon BGA Rework Station
Ha ki kell cserélnie a hibás alkatrészeket, újra kell programoznia a firmware-t, vagy telepítenie kell egy leánykártyát az összetett vagy nagy teljesítményű PCBA-kra, akkor olyan átdolgozó rendszerre van szüksége, amely egyesíti a könnyű használhatóságot a hőmérséklet-szabályozás nagy pontosságával és a megbízhatósággal. A DH-200 BGA átdolgozó állomás könnyen használható és alkalmas mobiltelefon chip szintű javításra.
Leírás
Érintőképernyős mobiltelefon BGA Rework Station
1. Az érintőképernyős mobiltelefon BGA Rework Station termékjellemzői
1.A chipek javításának magas sikerességi aránya. A pontos hőmérsékletszabályozás biztosítja a forrasztógolyók anyagának megfelelő hőmérséklet-változást.
2. Pontos hőmérséklet-szabályozás. A célchip forrasztható vagy kiforrasztható, miközben a nyomtatott áramkörön lévő egyéb alkatrészek nem sérülnek meg.
Nincs hamis vagy hamis hegesztés.
Egy ciklusban egy PID érték lefutásának gyakorisága körülbelül 10 ezredmásodperc, míg versenytársaink egy PID értékének egy ciklusideje körülbelül 40-60 ezredmásodperc. A gyorsabb
a frekvenciát rögzíti, annál pontosabb a hőmérsékletszabályozása.
A forrólevegő-fúvóka titánötvözetből készül, anélkül, hogy rozsdásodna, nem formálódott vagy elszíneződött volna. Ha a hőmérséklet túl magas a forgács számára, a visszafolyó tartály kialakítása forró levegőt termel
reflux, hogy a híd ne robbanjon fel, és a perifériás alkatrészek ne sérüljenek meg egyidejűleg.
Két független fűtőkör fokozatosan növeli a hőmérsékletet, ami nem károsítja az IC chipet. A nyomtatott áramköri lapok megjelenését és funkcióit még azután is, hogy időnként javították
A PCB nem érinti.
A humanizált kialakítás megkönnyíti a gép kezelését. Általában egy dolgozó 10 perc alatt megtanulja használni. Nincs szükség speciális szakmai tapasztalatra vagy készségekre, ez az idő
és energiatakarékosság a vállalat számára.
Alkalmas különféle típusú, bármilyen méretű NYÁK-hoz.
A kiváló anyagok garantálják a hosszú élettartamot. A beépített felső és alsó hűtőventilátor automatikusan lehűti a gépet, amint a fűtési folyamat befejeződik, ami hatékonyan megelőzi a gép kopását és elöregedését.3-év garancia a fűtési rendszerre.
Élethosszig tartó korlátlan technikai támogatást és ingyenes képzést kínálnak.
A szuperfényes LED-es fényszórót a tajvani vezető gyártótól importálják. Segítségével tisztán láthatja a forrasztógolyó olvadási állapotát, és ellenőrizheti, hogy nincs-e szennyeződés a forrasztógolyón
PCB és chip.
2. Az érintőképernyős mobiltelefon BGA átdolgozó állomás specifikációja
| Hatalom | 2300W |
| Felső fűtés | Forró levegő 450W |
| Alsó fűtés | Meleg levegő 1200W.Infravörös 1800W |
| Tápegység | AC220V±10% 50/60Hz |
| Dimenzió | L540*Sz310*H500 mm |
| Elhelyezés | V-hornyú PCB-tartó, és külső univerzális rögzítéssel |
| Hőmérséklet szabályozás | K típusú hőelem, zárt hurkú szabályozás, független fűtés |
| Hőmérséklet pontosság | ±2 fok |
| PCB méret | Max 170*220 mm, min. 22*22 mm |
| Munkaasztal finomhangolás | ±15mm előre/hátra, ±15mm jobbra/balra |
| BGAchip | 80*80-2*2 mm |
| Minimális forgácstávolság | 0,15 mm |
| Hőmérséklet érzékelő | 1 (nem kötelező) |
| Nettó tömeg | 16 kg |

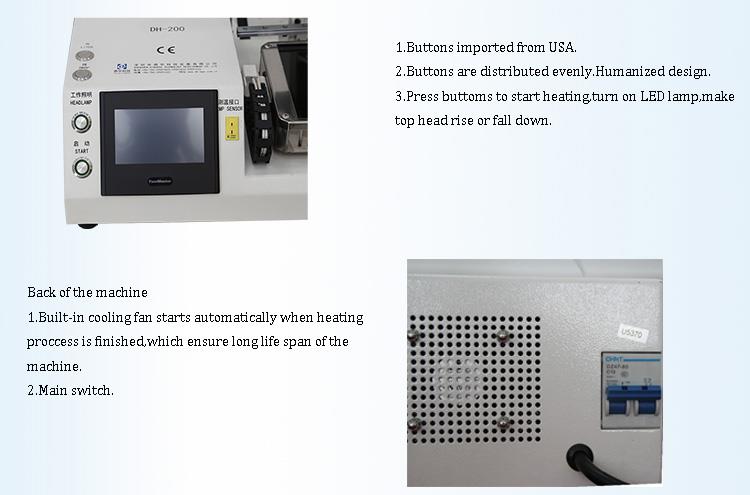

3. Az érintőképernyős mobiltelefon BGA átdolgozó állomás részletei
1. 3 független fűtőtest (meleg levegő és infravörös);
2.HD digitális kijelző ;
3. HD érintőképernyős interfész, PLC vezérlés;
4. Led fényszóró ;
4. Miért válassza az érintőképernyős mobiltelefon BGA Rework állomásunkat?
5. Érintőképernyős mobiltelefon BGA Rework Station tanúsítványa
6. Érintőképernyős mobiltelefon BGA Rework Station csomagolása és szállítása
7. Az érintőképernyős mobiltelefon BGA átdolgozó állomással kapcsolatos ismerete
Hogyan állapítható meg, hogy a telefon alaplapja elromlott
Ezek a módszerek csak mobiltelefon-használók számára készültek.
És csak azért, hogy megállapítsuk, rossz-e az alaplap, vagyis a mobiltelefon értéke még megéri a karbantartást?
● Ma már minden okostelefont használnak, és sok mobiltelefon integrált akkumulátor lett. Az egyéneknek nincs elég feltételei az akkumulátor cseréjéhez. A következő egy kicsit
a készségek használata frissítve, és remélem, mindenkinek segíteni fog:
Telefon alaplap meghibásodás tünetei: a teljesítmény általában rendszerindítási hiba, nincs képernyő, fekete képernyő összeomlik, nem indul el, láz, nincs hang, nem lehet hívni,
nincs hálózat és így tovább.
E tünetek okai: vízfelvétel, leesés, töltési feszültség instabilitása, minőségi problémák stb.
Kezelési módszer: Felhasználóként mindenekelőtt ne aggódjon, ha úgy találja, hogy saját mobiltelefonja hibás. A következő lépések mindegyike ismét megtörténik.
1, először vegye ki az akkumulátort, cserélje ki az akkumulátort egy feltételes rendszerindítási ellenőrzéssel (ne kerüljön a mobiltelefon vizébe).
Mostanra azonban sok mobiltelefon rendelkezik akkumulátor-integrációval. Az elemeket egyének nem tudják kinyitni. Mit tegyünk?
Általában beépített akkumulátor, a kapcsolat nem jó, kivéve, ha a telefon súlyos esés után.
Először is, nézd meg ezt a telefont nem komoly láz, ha nem boot, ha nem kell csinálni le, ellenőrizze a felületet, hogy vannak-e idegen tárgyak, ha nem, először javítás, az emberek nyissa meg az ellenőrzést; természetesen az, hogy megtaláljuk a módját, hogy kitisztítsuk ezt az idegen testet, hogy megnézzük, meleg-e.
Ezután folyamatosan nyomva tarthatja a tápegység gombját. Ha a telefon csak alkalmi rendszerprobléma, a telefon újra megnyílik. Ha nem tud, nézzen le.
2, ellenőrizze, hogy a telefon gombjai beragadtak-e;
Alkalmanként előfordulhat, hogy a napi munka során idegen tárgyak szorulnak a gombokba, és alaposan figyelje meg, hogy az idegen tárgy bejut-e a kulcsokba, különösen a töltőportba. Ha a kártyát vezető idegen tárgyak ragadják meg, az a telefon rövidzárlatát okozza.
3, távolítsa el a memóriakártyát, számkártyát. Néha ez a kártya a telefon meghibásodását okozza.
4. Csatlakoztassa a számítógépet az eredeti adatkábellel. Ha nem érkezik válasz a képernyőről, csatlakoztatható a számítógéphez. A számítógép normálisan tud csatlakozni és tud
adatokat olvasni. A képernyő azonban nem reagál. A legtöbb képernyő probléma nem az alaplap.
● Azok a felhasználók, akik feltételesen kinyitották a telefont, a következő pontok alapján állapíthatják meg, hogy az alaplap elromlott-e:
1, hogy a megjelenés: komoly deformáció, egy chip égett, a felület az elektronikus alkatrészek le.
2, teljesítmény: Csatlakoztassa az árammérőt az áram megtekintéséhez. A normál indítási áram szabályos. Ha nincs áram vagy nagy az áram, akkor az alaplapnak kell lennie.
