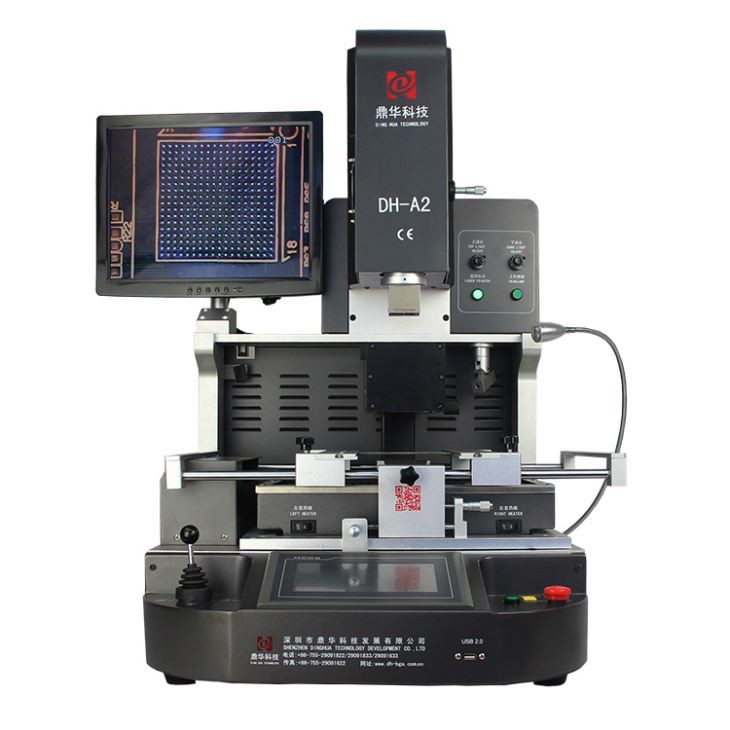

Optikai North Bridge BGA Rework Station
1. DH-A2 automatikus BGA átdolgozó állomás érintőképernyővel és optikai igazító rendszerrel.
2. A javítás sikeressége magas.{1}}év garancia a fűtési rendszerre.1-év garancia a teljes BGA átdolgozó állomásra
3. Megfelelő PCB méret: Max450 * 490, Min22 * 22mm; Forgácsméret: 80*80-1*1 mm
4. PLC vezérlés.
Leírás
Optikai North Bridge BGA Rework Station
1. Optikai North Bridge BGA Rework Station alkalmazása
Alkalmas különböző elektronikai termékek PCB-jéhez.
Számítógép alaplapja, okostelefon (Iphone, Huawei, Samsung), laptop, MacBook logikai kártya, digitális fényképezőgép, légkondicionáló, TV és egyéb elektronikai berendezések az orvosi iparból, kommunikációs iparból, autóiparból stb.
Különböző típusú chipekhez alkalmas: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,PBGA,CPGA,LED chip.
2. Az Optical North Bridge BGA Rework Station termékjellemzői
• Automatikus kiforrasztás, szerelés és forrasztás.
• Magas sikerarány a chip és a PCB javításánál.
•A gép nem károsítja a környező alkatrészeket a PCB-n lévő célchip körül a szigorú hőmérsékletszabályozás miatt.
• Precíz optikai beállító rendszer
A Panasonic CCD kamera objektívje hatékonyan növeli az igazítás pontosságát és a javítás sikerességi arányát. A kép megjelenik a monitor képernyőjén.
• Három egymástól függetlenül vezérelt fűtőtest. K-típusú hőelemes zárt hurkú vezérlést és PID automatikus hőmérséklet-kompenzációs rendszert, valamint PLC-t és hőmérséklet-modult használ, hogy ±2 Celsius-fokig pontos hőmérséklet-eltérést tegyen lehetővé.
3. Az optikai optikai északi híd BGA átdolgozó állomásának specifikációja
| Hatalom | 5300w |
| Felső fűtés | Forró levegő 1200w |
| Alsó fűtés | Forró levegő 1200W. Infravörös 2700w |
| Tápegység | AC220V±10% 50/60Hz |
| Dimenzió | L530*Sz670*H790 mm |
| Elhelyezés | V-hornyú PCB-tartó, és külső univerzális rögzítéssel |
| Hőmérséklet szabályozás | K típusú hőelem, zárt hurkú szabályozás, független fűtés |
| Hőmérséklet pontosság | ±2 fok |
| PCB méret | Max. 450*490 mm, Min. 22*22 mm |
| Munkaasztal finomhangolás | ±15mm előre/hátra, ±15mm jobbra/balra |
| BGA chip | 80*80-1*1 mm |
| Minimális forgácstávolság | 0,15 mm |
| Hőmérséklet érzékelő | 1 (nem kötelező) |
| Nettó tömeg | 70 kg |

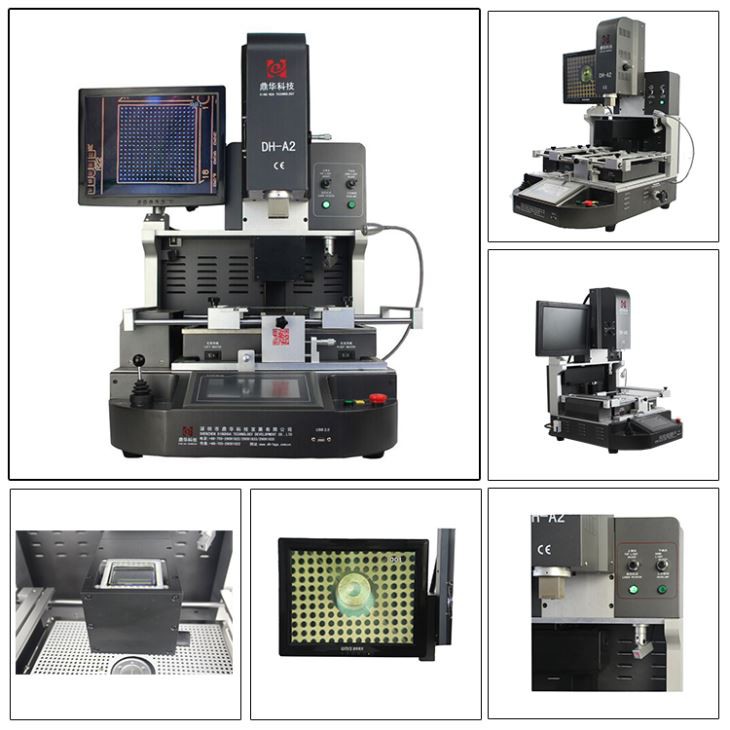

4. Az optikai északi híd BGA átdolgozó állomásának részletei

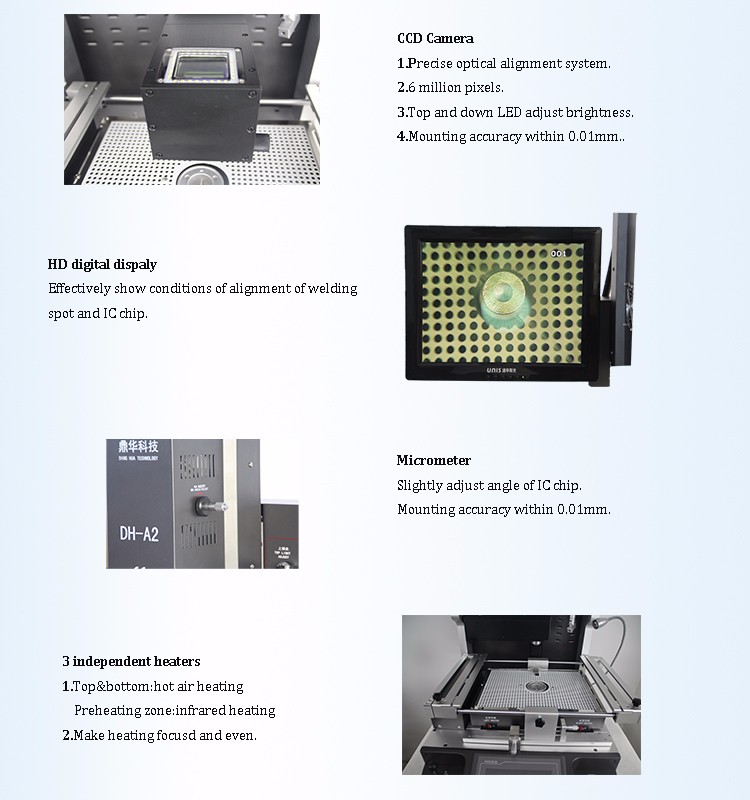

1.CCD kamera (precíz optikai igazítási rendszer);

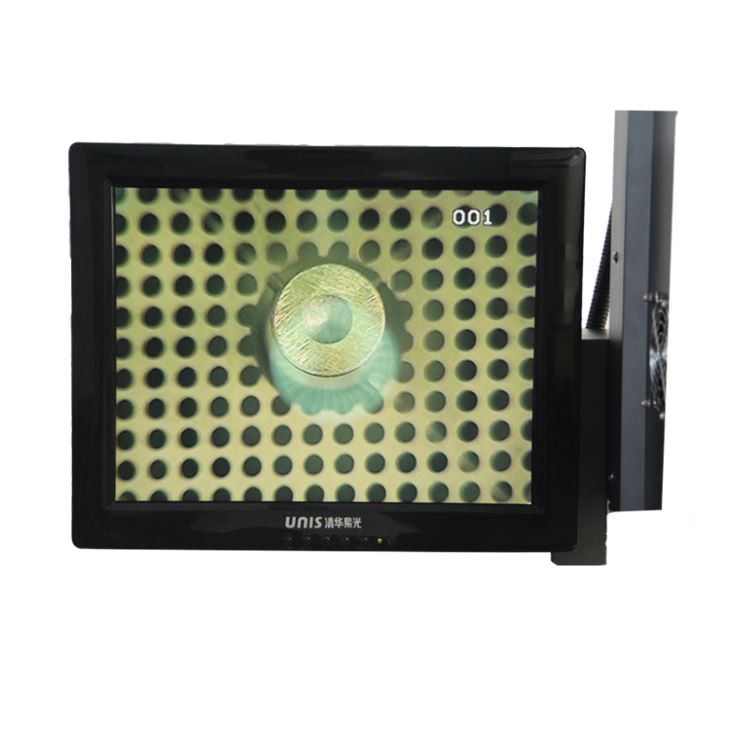

2.HD digitális kijelző ;
3. Mikrométer (a forgács szögének beállítása);
4.3 független fűtőtestek (meleg levegő és infravörös);

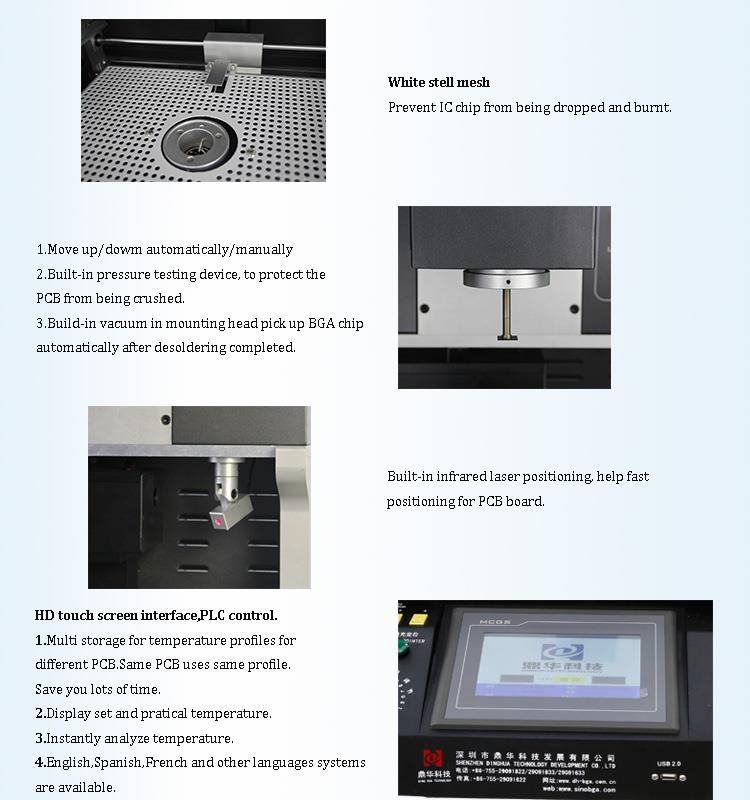

5. Lézeres pozicionálás ;
6. HD érintőképernyős interfész, PLC vezérlés;

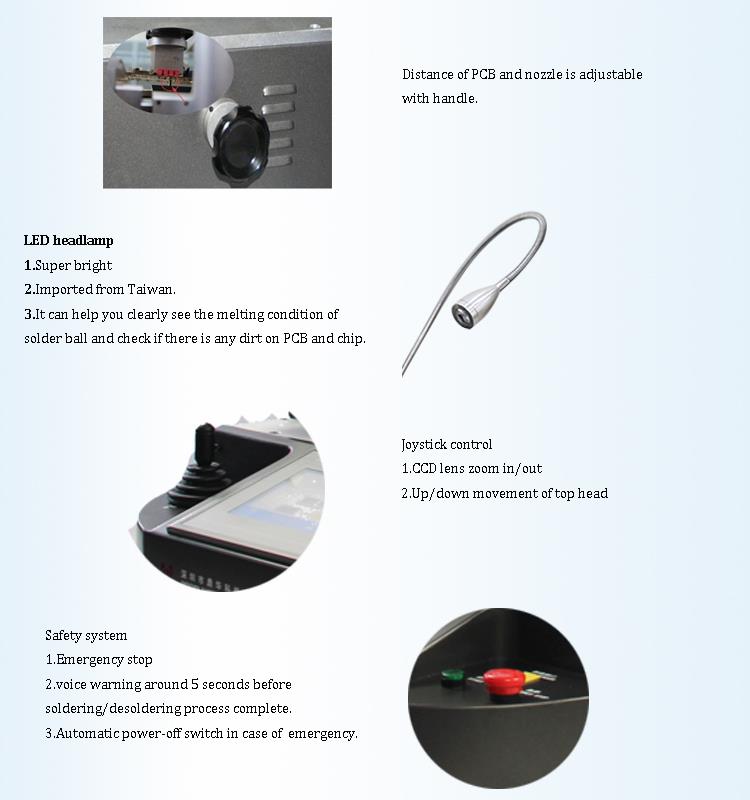

7. Led fényszóró ;
8. Joystick vezérlés .
5. Miért válassza az optikai északi híd BGA átdolgozó állomásunkat?
6. Az optikai északi híd BGA átdolgozó állomásának tanúsítványa
A minőségi termékek kínálata érdekében a SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD volt az első, amely átadta az UL, E-MARK, CCC, FCC, CE ROHS tanúsítványokat. Eközben a minőségbiztosítási rendszer javítása és tökéletesítése érdekében a Dinghua átment ISO, GMP, FCCA, C-TPAT helyszíni audit tanúsítványon.

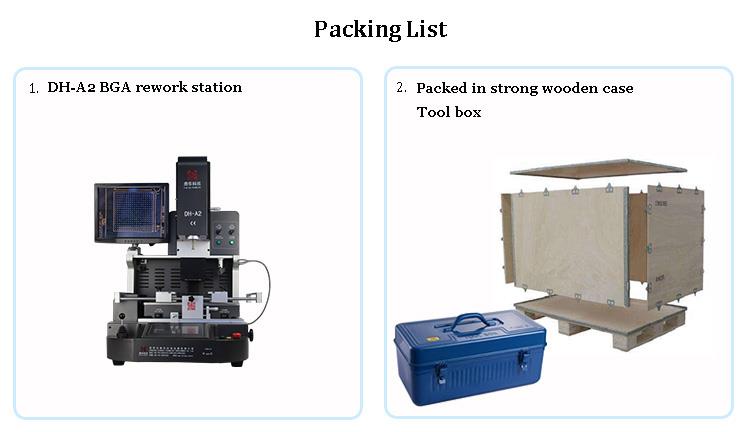

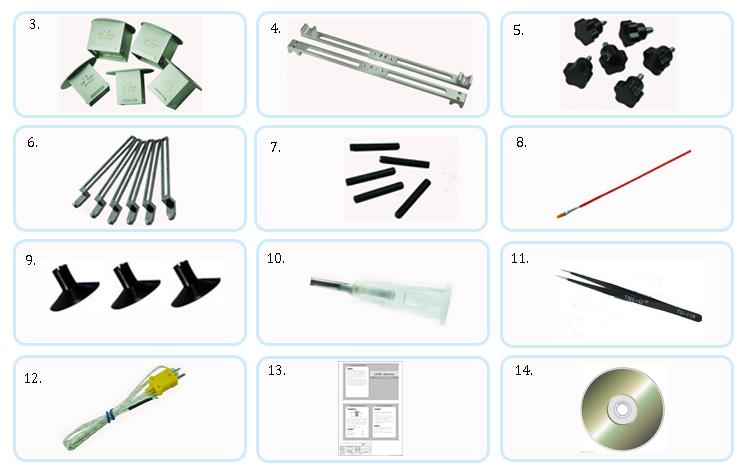

7. Optikai North Bridge BGA Rework Station csomagolása és szállítása
8. GYIK
• Milyen funkciói vannak az érintőképernyőnek az optikai északi híd BGA átdolgozó állomásán?
V: 1. Érintőképernyő, az intelligens PC a gép agya. PLC rendszer, ember-gép interfész érintőképernyővel
az egyszerű kezelés és a nagy pontosságú utánmunkálás érdekében.
2. Kezelje a hőmérsékleti profilokat: beállítás, tárolás, alkalmazás, elemzés és hibakeresés. Legfeljebb 16-szegmens
hőmérséklet-szabályozás, 100,000 csoportosítja a tárolást a különböző BGA-k átdolgozási hőmérsékleti profiljához.
3. Irányítsd a gépet.
•Mi a funkciója a lézeres pozicionálásnak?
V: Beépített infravörös lézeres pozicionálás, segíti a PCB kártya gyors pozicionálását.
•Meleg levegő vagy infravörös a fűtés?
Három független fűtőtest van. Felső forró levegő + alsó forró levegő + infravörös előmelegítő platform. A felső és az alsó
felfelé/lefelé mozgatható. Ez a fűtést fókuszálttá és egyenletessé teheti. Hatékonyan növeli az átdolgozási sebességet.
