Automata optikai SMD átdolgozó gép

Automata optikai smd átdolgozó gép

1. Gyors előnézet:

Az automatikus optikai SMD utófeldolgozó gépek rendkívül hatékony és sokoldalú eszközök bármely elektronikai összeszerelő sorhoz. Számos előnyt kínálnak, amelyek javíthatják a termelékenységet, a pontosságot és a minőség-ellenőrzést.

Először is, ezek a gépek még a legbonyolultabb felületre szerelhető alkatrészeket is könnyedén és gyorsan képesek megjavítani és cserélni. Fejlett optikai rendszereik biztosítják az alkatrészek pontos elhelyezését és beállítását, garantálva azok helyes beszerelését és megfelelő működését.

Másodszor, az automatikus optikai SMD átdolgozó gépek felhasználóbarátok és könnyen kezelhetők. Az intuitív szoftverrel és kezelőszervekkel a kezelők gyorsan megtanulhatják használni őket, csökkentve a képzési időt és növelve az általános termelékenységet.

Ezenkívül ezek a gépek rendkívül megbízhatóak és következetesek. Megbízható teljesítményt és pontosságot kínálnak, biztosítva, hogy minden összeállítás mindig ugyanolyan magas színvonalon készüljön el, minimálisra csökkentve a hibák és hibák kockázatát.

Ráadásul az automatikus optikai SMD utófeldolgozó gépek hosszú távon költséghatékonyak. Viszonylag alacsony karbantartást igényelnek, és hosszú élettartammal rendelkeznek, így intelligens befektetést jelentenek azoknak az elektronikai gyártóknak, akik pénzt takarítanak meg és javítanak az eredményükön.

Összefoglalva, az automatikus optikai SMD-feldolgozó gép használatának előnyei egyértelműek. Sokoldalú és hatékony megoldást kínálnak a felületre szerelhető alkatrészek javítására és cseréjére, javítják a termelékenységet, a pontosságot és a minőség-ellenőrzést, miközben könnyen használhatók és idővel költséghatékonyak.



2. Specifikáció



Specifikáció
1	Teljes teljesítmény	6800W
2	Felső fűtés	1200W
3	Alsó fűtés	2. 1200 W, 3. IR fűtés 4200 W
4	Hatalom	AC220V±10％50Hz
5	Üzemmód	Két üzemmód: kézi és automatikus.
6	HD érintőképernyő	intelligens ember-gép, digitális rendszerbeállítás.

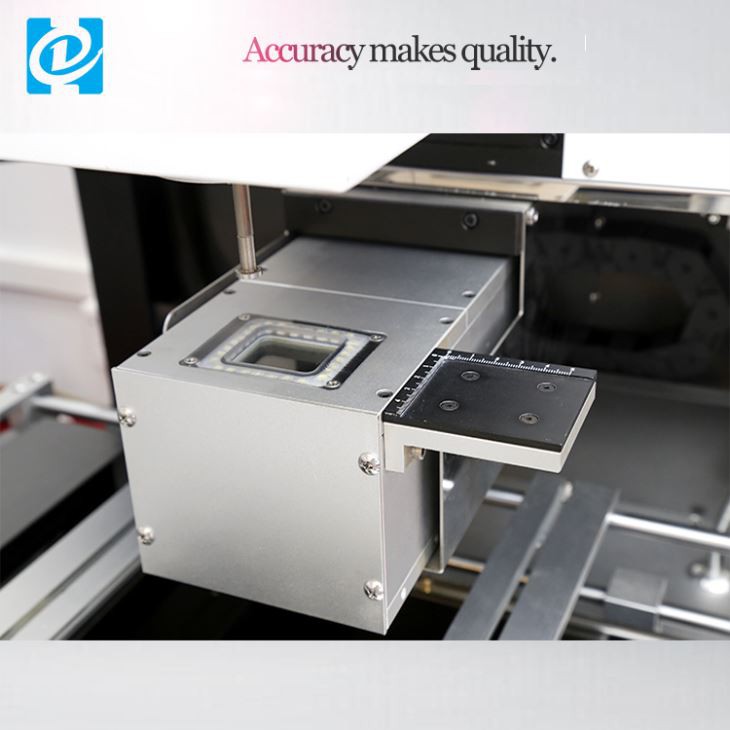

7	Optikai CCD kamera lencse	Előre/hátra, jobbra/balra kézzel
8	Chip adagoló	automatikus
9	Funkció	A vákuumszívó rugalmas lehet (1-3 cm), automatikusan megtalálja a központot a chipből, a munkafelületre szerelt rugóból és az IR-ből mozgatható fény vagy jobb stb.
10	Kamera nagyítás	10x - 220x
11	Munkaasztal finomhangolás:	±15mm előre/hátra, ±15mm jobbra/balra
12	BGA pozicionálás	Lézeres pozíció, pcb és bga gyors és pontos pozicionálása

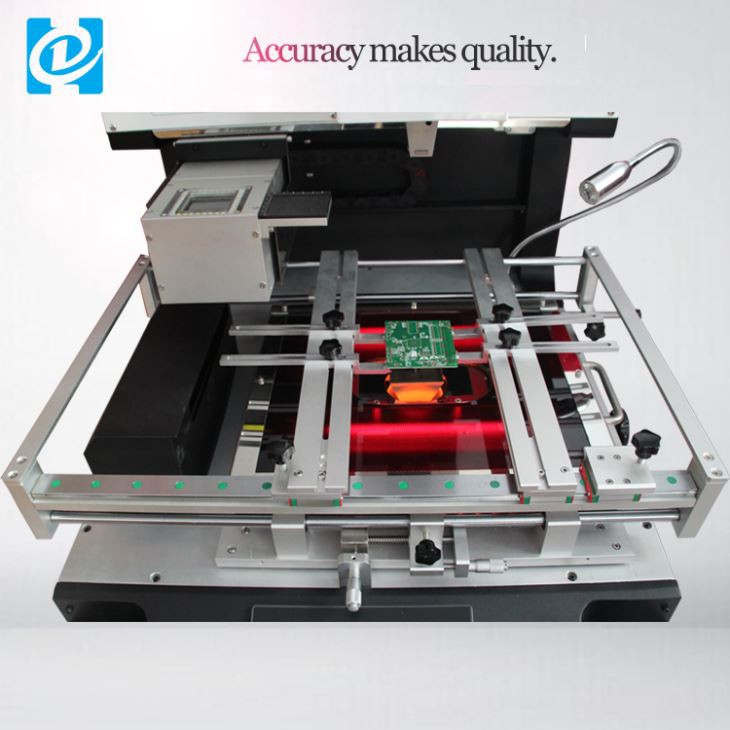

13	PCB pozicionálás	Intelligens pozicionálás, a PCB X, Y irányban állítható "5 pontos támogatás" + V-hornyú NYÁK tartó + univerzális rögzítők.
14	Hőmérséklet szabályozás	K érzékelő, zárt hurok, PLC vezérlés
15	Elhelyezési pontosság:	±0,01 mm
16	Hőmérséklet pontosság	±1 fok
17	Világítás	Tajvan led munkalámpa, bármilyen szögben állítható
18	Hőmérséklet profil tárolása	50 000 csoport
19	PCB méret	Max 530×490 mm Min. 22×22 mm
20	BGA chip	2x2 - 80x80 mm
21	Minimális forgácstávolság	0,15 mm
22	Külső hőmérséklet-érzékelő	4 db
23	A gép méretei	780x740x890 mm
24	Nettó tömeg	97 kg
25	Bruttó súly	140 kg
26	Csomagolás mérete	118*86*121 mm



2. A DH-A4D BGA átdolgozó állomás termékjellemzői és felhasználási módjai

1. A Dinghua DH-A4 BGA átdolgozó állomás fejlett funkciói
2. Beágyazott ipari PC, nagyfelbontású érintőképernyős interfész, PLC vezérlés
3. K-típusú zártkörű vezérlés
4. automatikus hőmérséklet-beállító rendszer
5. V-horonyú PCB támogatás
6. Rugalmas és kényelmes kivehető rögzítés
7. Különféle méretű BGA fúvókák

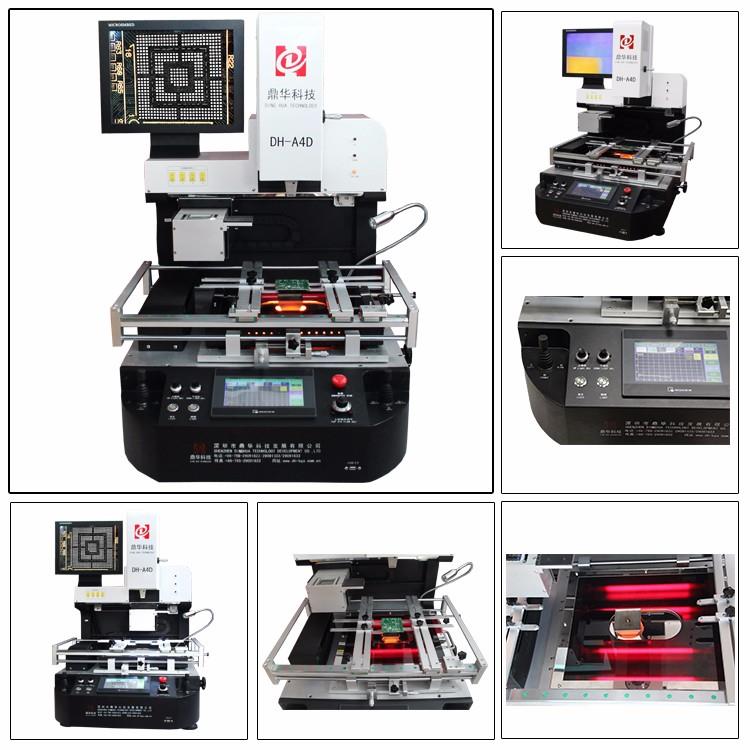

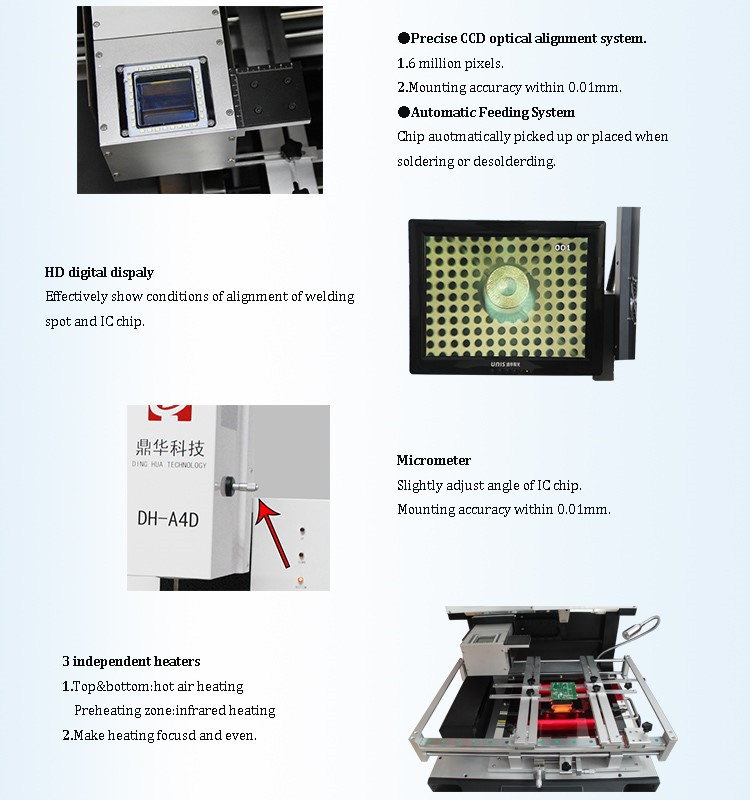

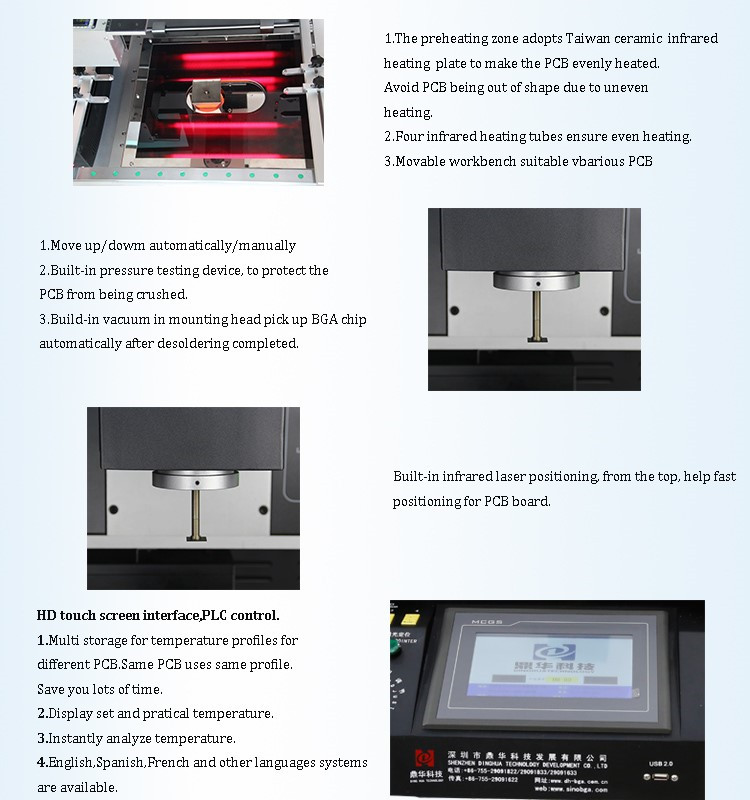

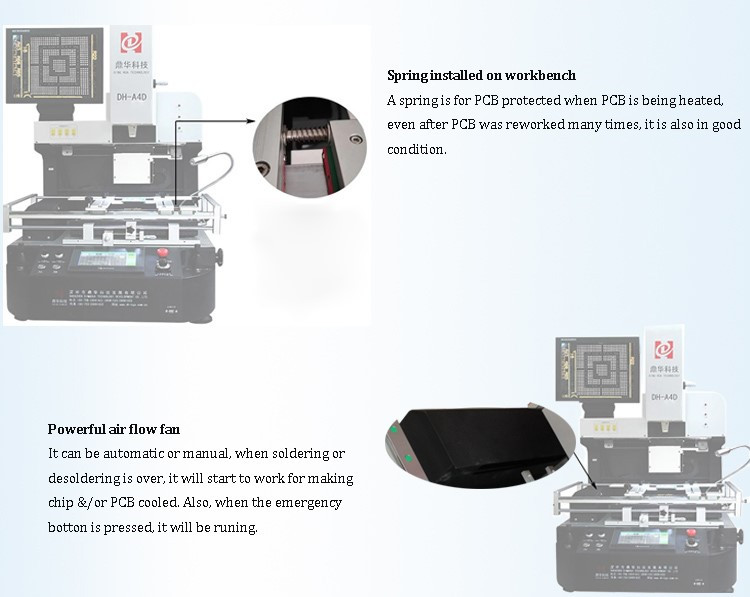

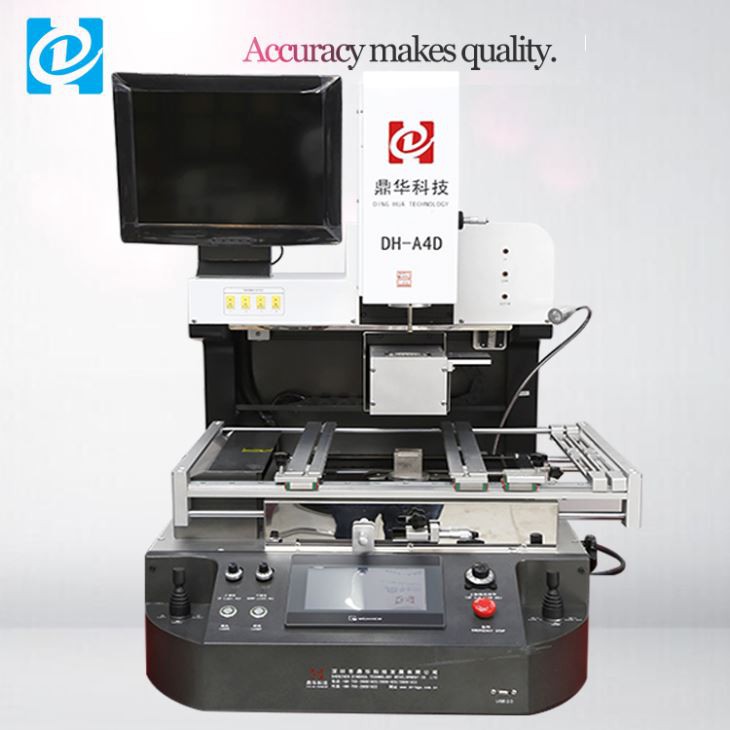

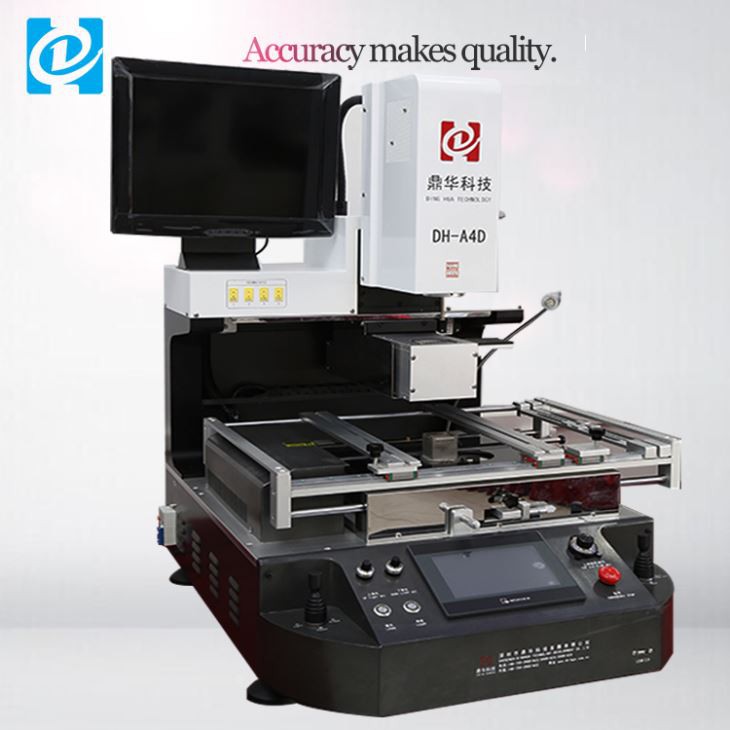

4. A4-es BGA REWORK STATION részletes képei





3. Vállalati profil

Rólunk



4. Néhány kép a gyárunkról és a BGA átdolgozó állomásról

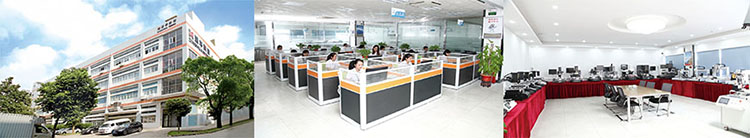

Irodák

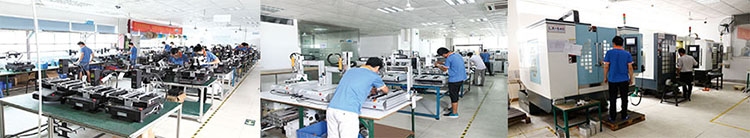

Gyártási vonalak

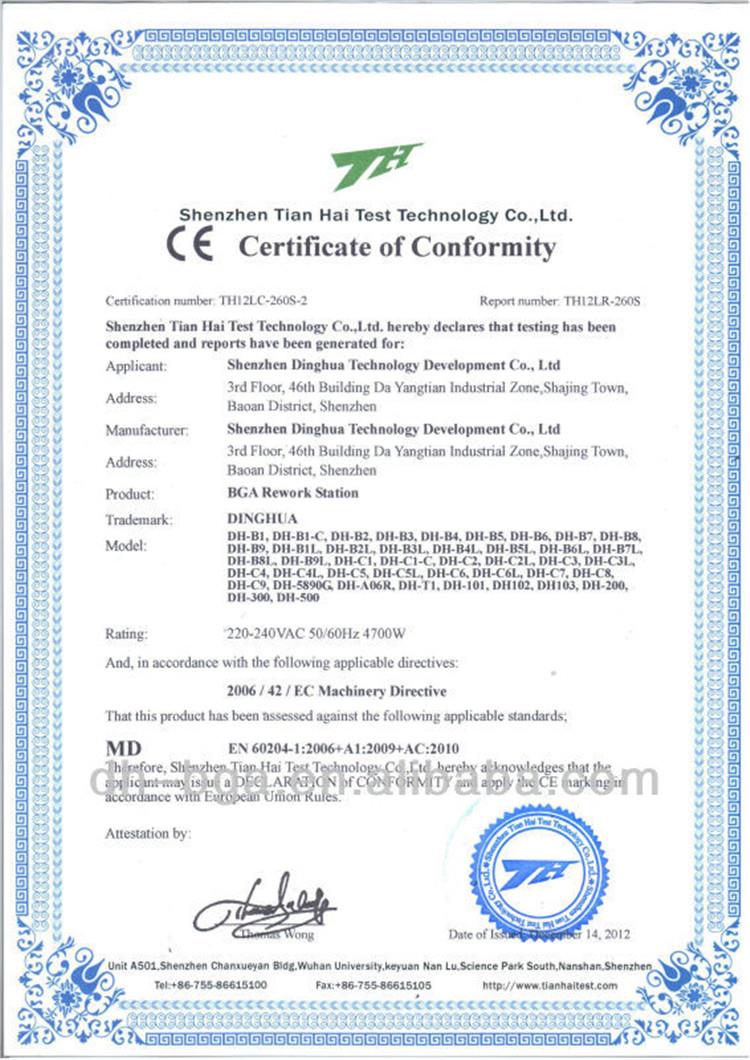

Szabadalmak és CE tanúsítás az alábbiak szerint







5. Ügyfeleink része





6. A DH-A4D BGA REWORK STATION csomagolása és szállítása és szolgáltatásai

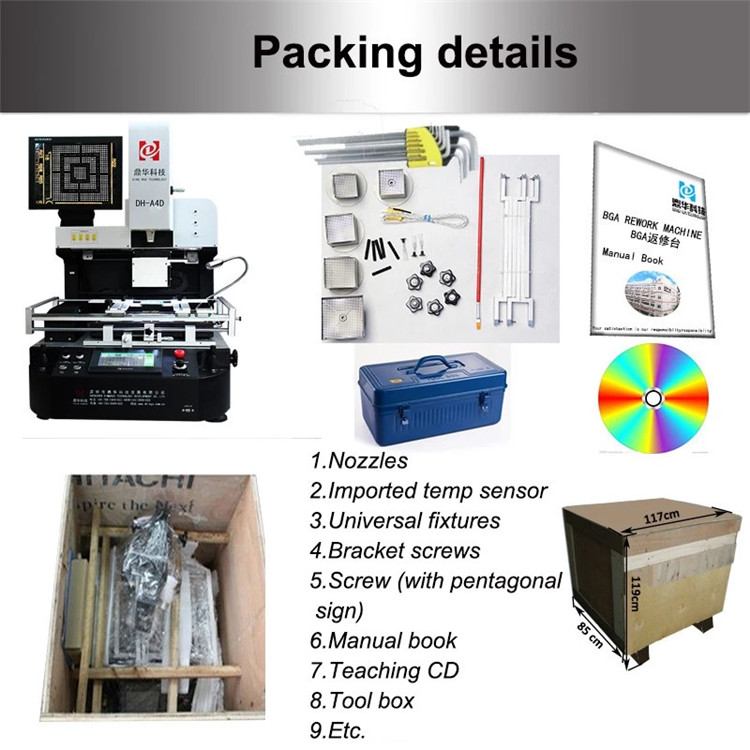

Csomagolási lista
1	Gép	1 szett
2	Minden csomagolva	fa tokban
3	Felső fúvóka:	3 db (31*31mm, 38*38mm, 41*41mm)
4	Alsó fúvóka:	2db (34*34mm, 55*55mm)
5	Gerenda:	2 db
6	Szilva gomb:	6 db
7	Unicerzális rögzítés:	6 db
8	Tartócsavar:	5 db
9	Ecset toll:	1 db
10	Vákuumos csésze:	3 db
11	Vákuum tű:	1 db
12	Csipesz:	1 db
13	Hőmérséklet érzékelő vezeték:	1 db
14	Szakmai oktatókönyv:	1 db
15	Oktató CD:	1 db

Csomagolás részletei:

Rétegelt lemez doboz (fertőtlenített),

Csomagolás mérete: 85*119*117cm,

tartozékok: fúvókák, hőelem,

belső hatlapú kulcsok és tanítás

CD stb.



Szállítási részletek,

DHL, TNT, FEDEX, légi szállítás, tengeri szállítás és szárazföldi szállítás stb. 3-30 napon belül megérkezik

rendeltetési hely a különböző szállítási módok szerint.





7. GYIK

K. Mi az előnye a terméknek?

V:* Minden termékünk CE tanúsítvánnyal rendelkezik.

* Eredeti gyárak vagyunk, az ár sokkal versenyképesebb és magasabb az ár-érték arány.

* Professzionális mérnökök és értékesítési csapat nyújt támogatást az Ön számára



K: Mi a csomagod? Biztonságos a szállítás során?

V: Minden BGA-feldolgozó állomásunk tömör fadobozba van csomagolva, habszivaccsal, pálcikákkal és rögzíthető szalaggal. Ez biztonságos

elég a szállítás során.



K: Milyen úton és hány napon belül érkezik meg a gép? Mi a csomagod?

V: DHL-en, Fed-exen, UPS-en stb. szállítunk (háztól házig szolgáltatás), 4-7 napon belül megérkezik; légi úton a legközelebbi repülőtérre

(A háztól a repülőtérig szolgáltatás) 2-5 nap az érkezésig; tengeren a legközelebbi kikötőbe, 10-20-30-40 nap az érkezésig.

(különböző országok különböző időpontokban)



K: A garanciáról, mennyi ideig és hogyan kell elvégezni az értékesítés utáni szolgáltatást?

V: 1 év garancia a pótalkatrészekre és az egész életen át tartó műszaki támogatás. Professzionális technikai csapatunk van, bármilyen kérdés esetén,

asszisztens videók is rendelkezésre állnak.
