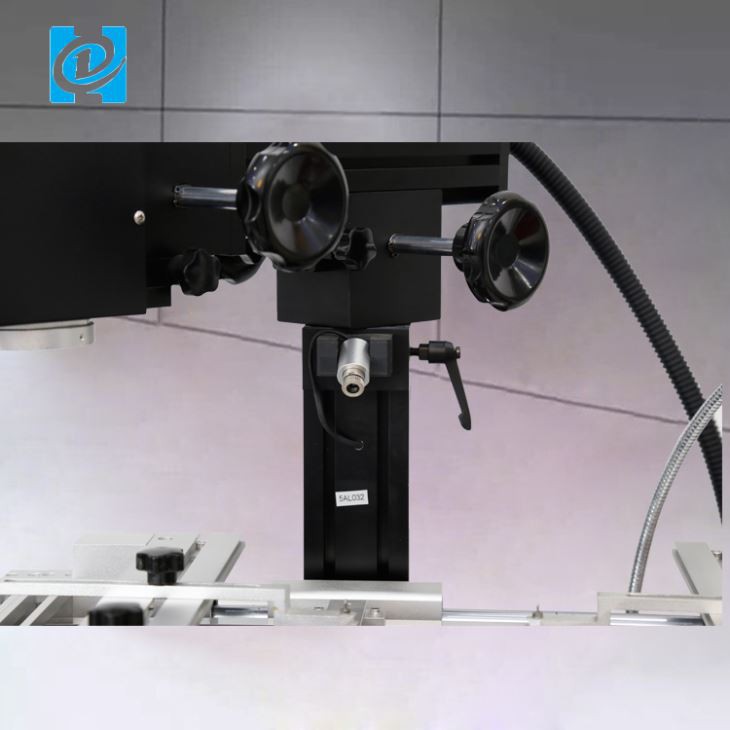

Reflow érintőképernyő SMD átdolgozó gép

Gyors előnézet:

A Reflow Touch Screen SMD RERwork gép egy nagyon fejlett és innovatív technológia, amely forradalmasította az elektronika javításának folyamatát. Ezt a gépet kifejezetten a felszíni forrasztás átdolgozására tervezték, amely a modern elektronikai gyártás szerves része. Haladó tulajdonságaival és funkcióival a Reflow Touch Screen SMD RERWork Machine nélkülözhetetlenné vált az elektronikával foglalkozó iparágak számára.

A gép egy könnyen használható érintőképernyő-felülettel van felszerelve, egyszerűsítve a javítási folyamatot. Ezenkívül fejlett tulajdonságai lehetővé teszik a pontos hőmérséklet -szabályozást, biztosítva, hogy az elektronikus eszköz kritikus elemei ne sérüljenek meg a javítás során. A Reflow Touch Screen SMD átdolgozó gépe szintén gyors és hatékony, csökkentve az állásidőt és növeli a termelékenységet.

1. specifikáció

Specifikáció
1	Hatalom	4900W
2	Fűtőberendezés	Forró levegő 800W
3	Alsó fűtés Vasfűtés	Forró levegő 1200W, infravörös 2800W 90w
4	Tápegység	AC220V ± 10% 50/60Hz
5	Dimenzió	640*730*580 mm
6	Elhelyezés	V-groove, a PCB-támogatás bármilyen irányba beállítható külső univerzális szerelvényekkel
7	Hőmérsékleti szabályozás	K típusú hőelem, zárt hurokvezérlés, független fűtés
8	Hőmérsékleti pontosság	± 2 fok
9	NYÁK -MÉRET	Max 500*400 mm perc 22*22 mm
10	BGA chip	2*2-80*80 mm
11	Minimális forgács távolság	0. 15 mm
12	Külső hőmérsékleti érzékelő	1 (opcionális)
13	Háló súlya	45 kg

2. A DH-A1L BGA átdolgozó állomás tulajdonságai

1. Érintőképernyő a PLC vezérléssel: 3 hőmérsékleti profil megjeleníthető, ± 1 fokos hőmérsékleti pontossággal.
2. 7- szegmens hőmérséklet -szabályozás: Előmelegítés, hőmegőrzés, bemelegítés, 1 hegesztés, 2 hegesztés, hűtés és hőmérsékletcsepp beállítható.
3. Legfeljebb 30 csoport tárolható: A profilok elemezhetők és módosíthatók közvetlenül az érintőképernyőn.
4. 3 független fűtési zóna: A többcsoportos, többszegmens hőmérsékleti profilok alkalmazhatók az első és a második zónában, míg a PCB a harmadik zónában melegszik. A fűtési idő, a hőmérsékleti lejtő, a hűtés és a riasztások megjelennek az érintőképernyőn.
5. K-típusú hőelem: Tartalmaz egy hőmérséklet -vizsgálati csatlakozót a hőmérséklet monitorozásához.
6. Riasztási funkció: A BGA hegesztése után a gép leáll, ha a hőmérséklet rendellenes. Ez magában foglalja a túl hőmérséklet védelmét is.
7. Átmenő légmotor: Biztosítja, hogy a PCB stabil maradjon az átdolgozási folyamat során.
8. PCB pozicionálása V-lot-leltel: A mindenható bilincs biztonságosan tartja a PCB -t a helyén.
9. Kezeli a nagy kapacitású PCB-ket: Megfelelő a magas hőmérsékleten, ólommentes BGA/CSP-hez és a BGA oszlophoz.
10. 360 fokos forgatható fúvóka: Könnyen cserélhető különböző fúvókákra.
11. Kezeli a nagy kapacitású PCB-ket: Megfelelő a magas hőmérsékleten és az ólommentes forrasztáshoz.

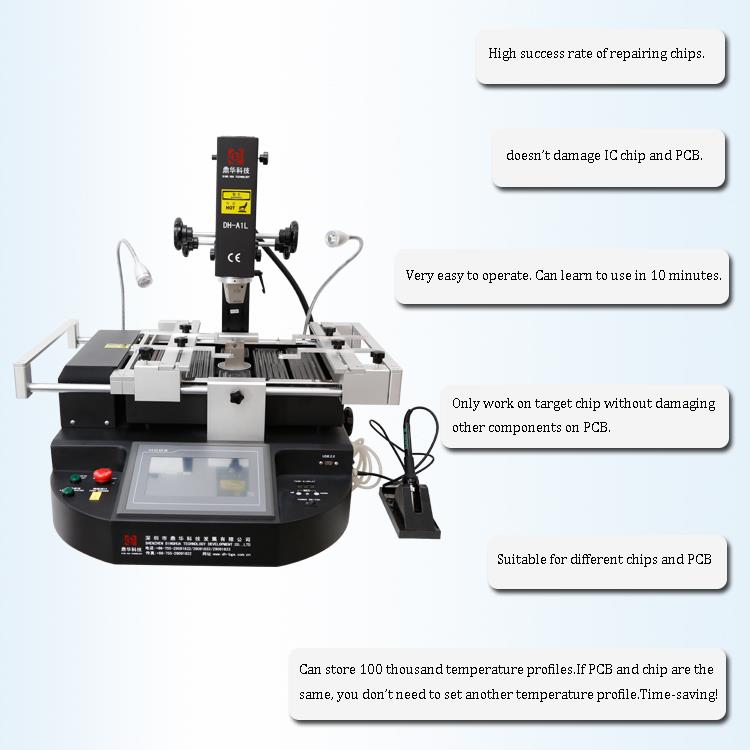

3. Miért kell választania a DH-A1L BGA átdolgozó állomást?



4. Kapcsolódó tudás:

Javítási lépések

1. lépés: Figyelje meg
Ellenőrizze, hogy az antenna héja eredeti -e, az alaplap megsérült -e vagy deformálódik -e a víz miatt, és ha valamelyik alkatrész megég vagy törött -e.

2. lépés: Tesztelje
Vizsgálja meg a működési áramot, a kritikus feszültséget és a TTL -t, hogy azok normálisak legyenek.

3. lépés: Karbantartás
Kövesse a szolgáltatás egyszerűségének alapelve: Először a mechanikai hibákkal foglalkozzon, majd a szoftverproblémákat követi, és végül javítsa vagy cserélje ki a hibás alkatrészeket.

4. lépés: Tisztítás
Karbantartás után tisztítsa meg az alaplap felesleges forrasztóolaját és salakját, és törölje le a mobiltelefon képernyőjét és héját.

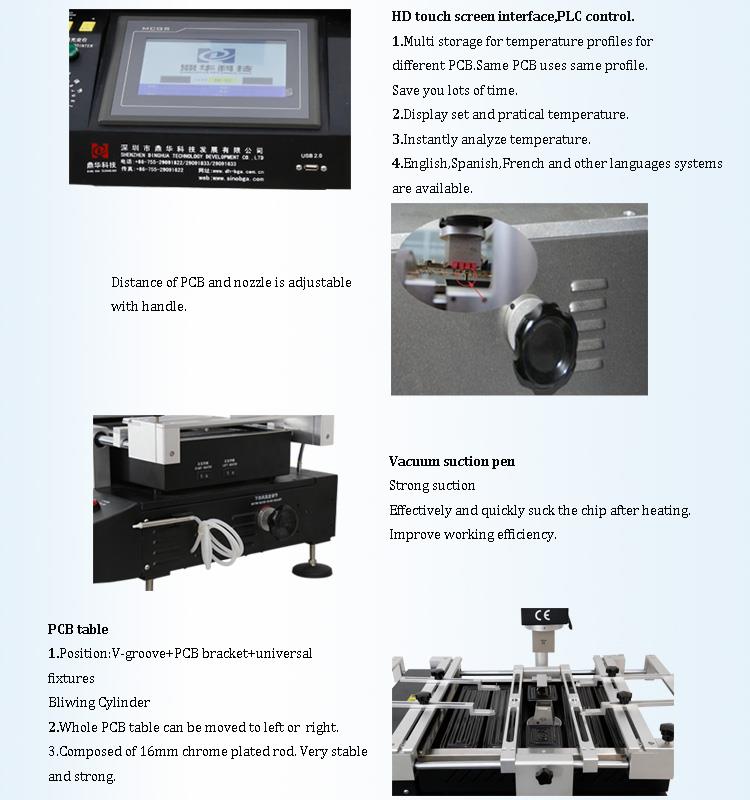

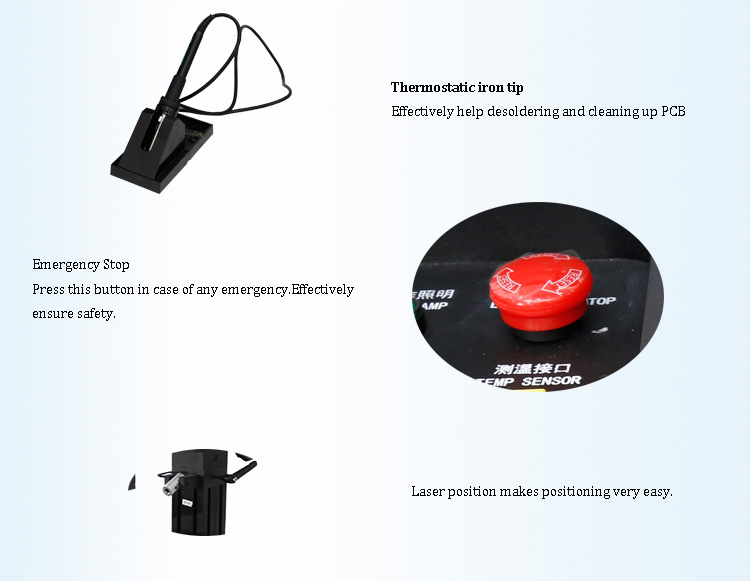

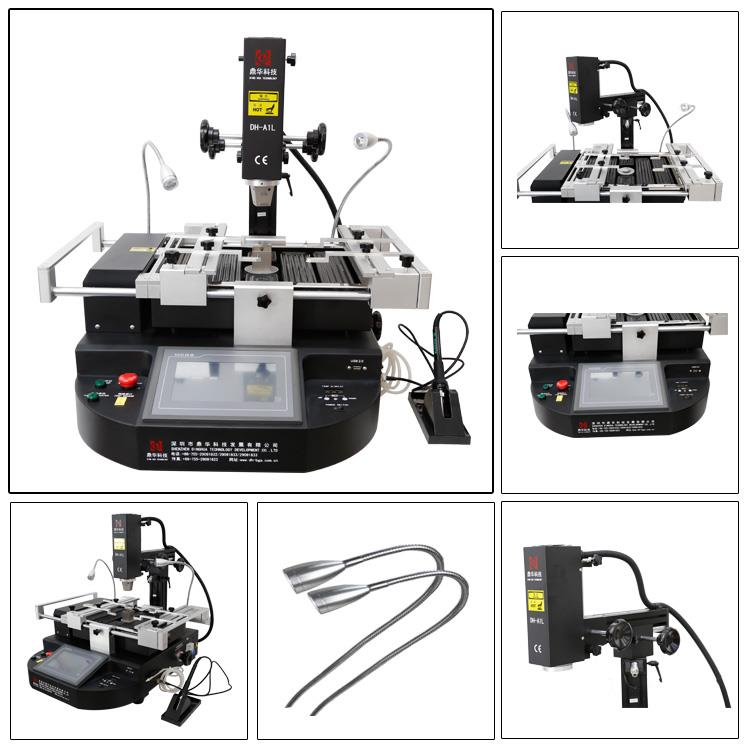

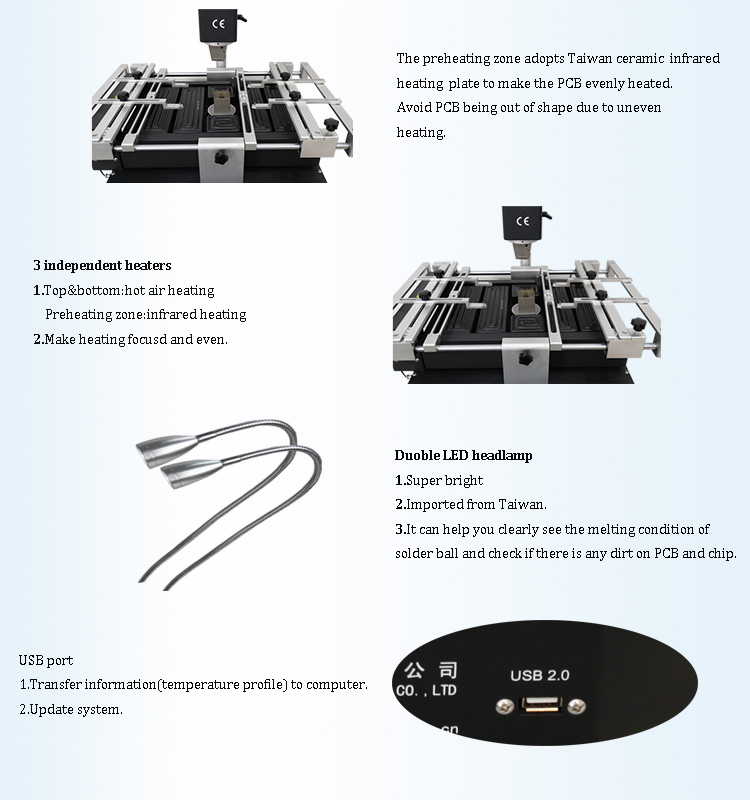

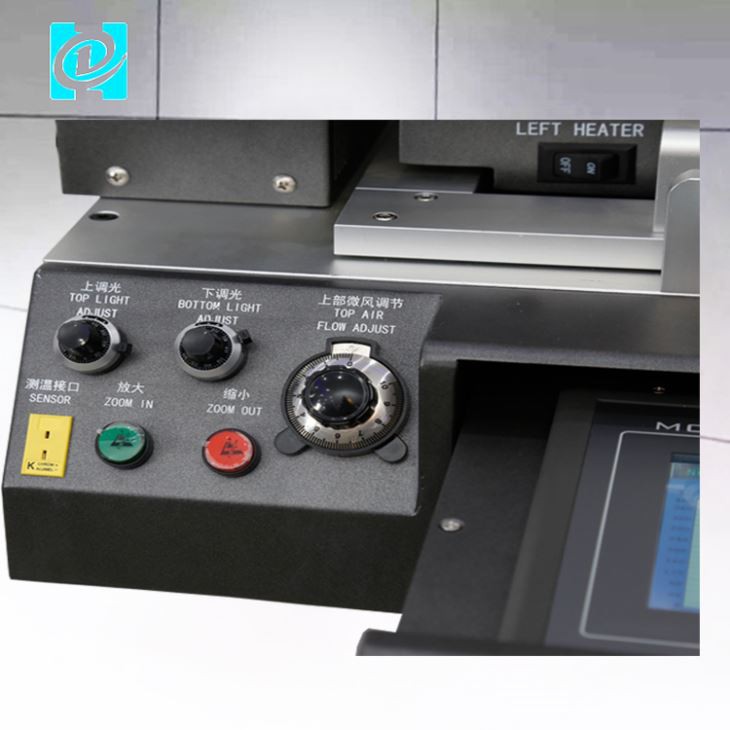

5. Részletes képek a DH-A1L BGA átdolgozó állomásról

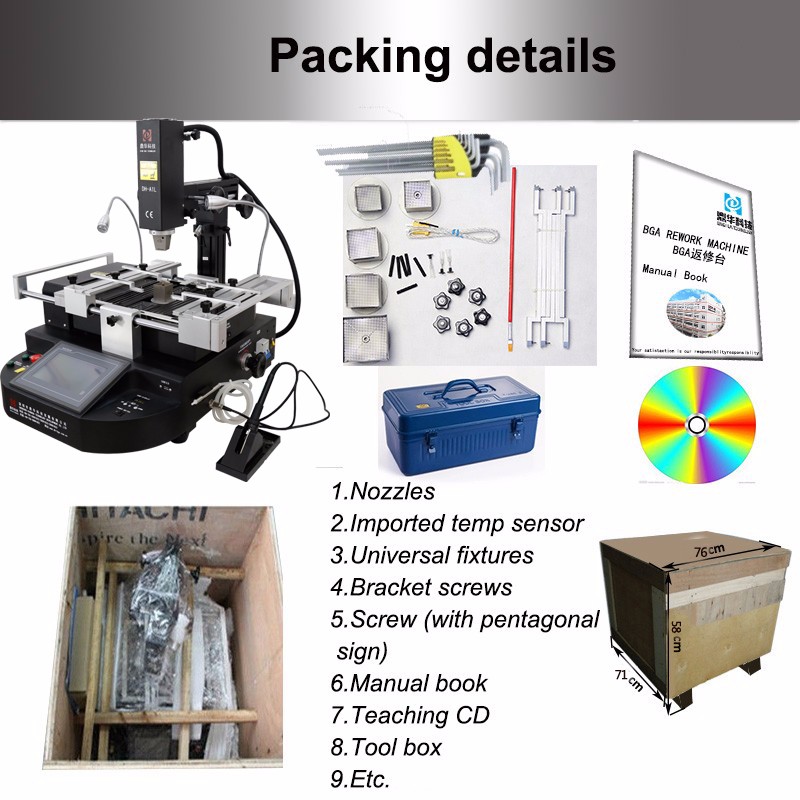

6. A DH-A1L BGA átdolgozó állomás csomagolása és kézbesítése

A DH-A1L BGA átdolgozó állomás kézbesítési detenciái

Szállítás:

1. A fizetést a fizetés kézhezvételétől számított 5 munkanapon belül végzik.

2. A DHL, a FedEx, a TNT, a UPS és más módon, beleértve a tengeren vagy a levegőben, kézbesítést.

7.faq

K: Mi a csomagod? Biztonságos -e a szállítás során?

V: Az összes BGA átdolgozó állomásunk szilárd fa dobozba van csomagolva, hab, botokkal és zenekarral

Javítsa meg a belül. A szállítás során elég biztonságos.

K: Melyik út és hány nap érkezik meg a gép? Mi a csomagod?

V: A DHL, a Fed-EX, a UPS stb.

4 ~ 7 nap érkezni; levegővel a legközelebbi repülőtérre (airdszorító a repülőtéri szolgálat)

2 ~ 5 nap érkezni; tengeren keresztül a legközelebbi tengeri kikötőbe,

10 ~ 20 ~ 30 ~ 40 nap érkezni. (Különböző országok eltérő idő)

K: A garanciáról, meddig és hogyan kell elvégezni az értékesítési szolgáltatást?

V: 1 év garancia a pótalkatrészekre és az egész életre szóló műszaki támogatásra. Van szakmai műszaki műszaki

Csapat, bármilyen kérdéshez, asszisztens videókat is biztosítanak.

K: Hogyan tudom elvégezni a fizetést? Melyik út a jobb?

V: Bank átutalás, Western Union, Money Gram, PayPal stb.

Az Alibaba kereskedelembiztosítását részesítik előnyben.
