SMT automata forrasztógép
Az SMT automata forrasztógép egy olyan technológia, amely forradalmasítja az elektronikai gyártás területén. Pontos, automatizált forrasztási képességeivel világszerte javíthatja a gyártási folyamatok minőségét és hatékonyságát.
Leírás
A gép egyfejes és kétasztalos forrasztással rendelkezik az alkatrészekhez
Az SMT automata forrasztógép egyik legnagyobb előnye, hogy sok embert kiküszöböl
hibák, amelyek az alkatrészek kézi forrasztásakor fordulhatnak elő. Ez magasabb fokú konzisztenciához és
pontosság, ami jobb termékminőséget és kevesebb hibát jelent.
1.Paraméterek
| Modell | DH-HX5331 | DH-HX5441 | |
| Tengelyszám | 5 tengelyes szinkron | ||
| Feldolgozás hatálya |
X tengely | 500 mm | 500 mm |
| Y1 tengely | 300 mm | 400 mm | |
| Y2 tengely | 300 mm | 400 mm | |
| Z tengely | 100 mm | 100 mm | |
| R tengely | ±360 fok | ±360 fok | |
| Max teherbírás | 10 kg | ||
| Max sebesség |
XY tengely | 800mm/sec. | |
| Z tengely | 450mm/sec. | ||
| R tengely | 360 fok/s. | ||
| Megismételt precisiom |
x,Y tengely | ±0,02 mm | |
| Z tengely | ±0,02 mm | ||
| R tengely | ±0,02 fok | ||
| Max termékméret | 280*250un(XY) | 280*350 perc (X,Y) | |
| Tárolt programok | 999 profil | ||
| Hajtásrendszer | Close-loop | ||
| Irányító rendszer | Mozgásvezérlő rendszer | ||
| Hőmérséklet tartomány | 40-450 fok | ||
| Hőmérséklet pontosság | ±2 fok | ||
| Fűtőfej riasztó tartomány | 2-99 fok | ||
| Táplálás | Egyetlen ón adagoló rendszer | ||
| Fűtési teljesítmény | 200w | ||
| Az ón adagolási sebessége | 0-50mm/s | ||
| Ón átmérő | Φ0.3-Φ1.2 (standard) | ||
| Riasztások | Bádog törött, ón eldugult, fűtés riasztó | ||
| Dimenzió | L880*W600*H830m | L880*W700*H830mm | |
| Bemenet | AC220V±10% 50/60Hz 450VA | ||
| Légnyomás | 0.4-0.8Mpa | ||
| Nedvesség | 20-95% | ||
| Munkahőmérséklet | -10-45 fok | ||
2..Az automata forrasztógép adatai

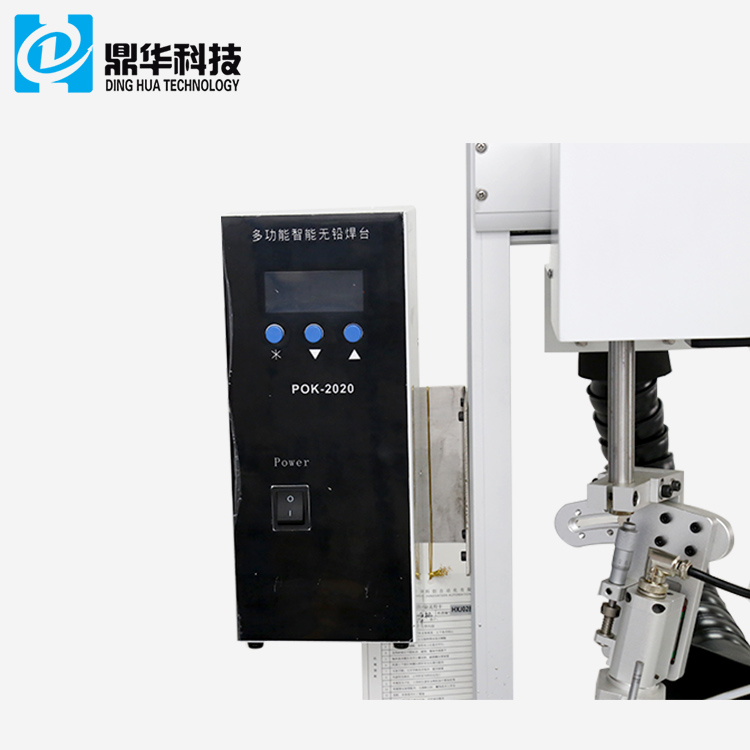

1. Nagyon könnyű beállítani a hőmérsékletet a különböző forraszanyag szerint, pontosan szabályozni a hőmérsékletet
a nagyforrasztás során.

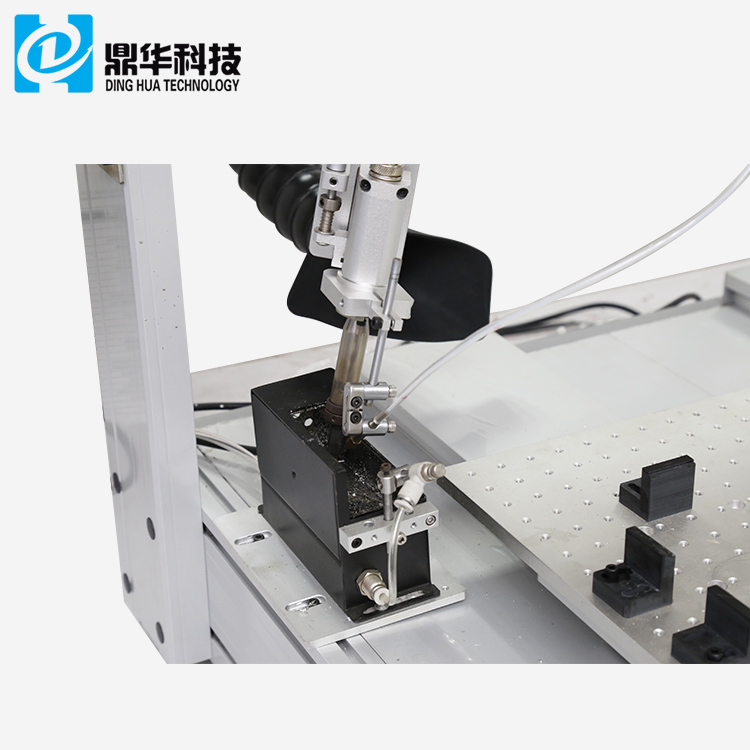

2. Automatikus csúcstisztítás, az intervallum és a gyakoriság rugalmasan beállítható a forrasztási termékeknek megfelelően.
3. Nyomja meg a gyakran használt funkciók gombjait a gép elején az egyszerű és gyors működés érdekében.
3.GYIK
az elektronikai gyártásban használt eszköz, amely automatikusan forrasztja fel a nyomtatott áramköri lapon lévő elektronikus alkatrészeket.
Ez biztosítja az elektronikus alkatrészek következetes, precíz és hatékony forrasztását, ami javítja a termékminőséget, növeli a gyártási sebességet és csökkenti a munkaerőköltségeket.
különféle típusú alkatrészek forrasztására alkalmas, beleértve a felületre szerelhető eszközöket (SMD), átmenő furatú alkatrészeket és vezetékcsatlakozásokat.
A gép egy stencil vagy adagoló segítségével pontos mennyiségű forrasztópasztát vagy folyasztószert visz fel az alkatrészre, majd az alkatrészt a nyomtatott áramköri lapra helyezi. A gép ezután hőt ad a forraszanyagra, megolvasztja és az alkatrészt a táblához köti.
Igen, intuitív interfészekkel és egyszerű folyamatvezérléssel.
6. Testreszabható-e az SMT automata forrasztógép konkrét gyártási igényekhez?
Igen, sok SMT automata forrasztógép testreszabható az egyedi gyártási követelményeknek megfelelően, beleértve az alkatrésztípusokat és a gyártási mennyiséget.
7. Szükséges karbantartásra egy SMT automata forrasztógép?
Igen, mint minden gépnél, rendszeres karbantartásra van szükség az optimális teljesítmény és hosszú élettartam érdekében. Általában a rutin karbantartás magában foglalja a tisztítást, a kalibrálást és a kopott alkatrészek cseréjét.
8. Különféle méretű SMT forrasztógépek kaphatók?
Igen, sokféle méret áll rendelkezésre, a kis asztali modellektől a nagy, teljesen automatizált rendszerekig a nagy volumenű gyártáshoz.
9. Használható-e az SMT automata forrasztógép az elektronikán kívül más típusú forrasztásra is?
Míg az SMT automata forrasztógépeket elsősorban elektronikai gyártásra tervezték, egyes modellek erre alkalmasak
más típusú forrasztási alkalmazásokhoz is adaptálható.
10. Szükséges-e speciális képzés az SMT automata forrasztógép üzemeltetéséhez?
Bár néhány alapképzés szükséges, a legtöbbet úgy tervezték, hogy könnyen használható legyen éskevés speciális ismeretet igényel. A gyártók gyakran nyújtanak képzést és támogatást, hogy segítsenek a felhasználóknak megtanulni, hogyan kellhatékonyan működtetni a gépeket.
