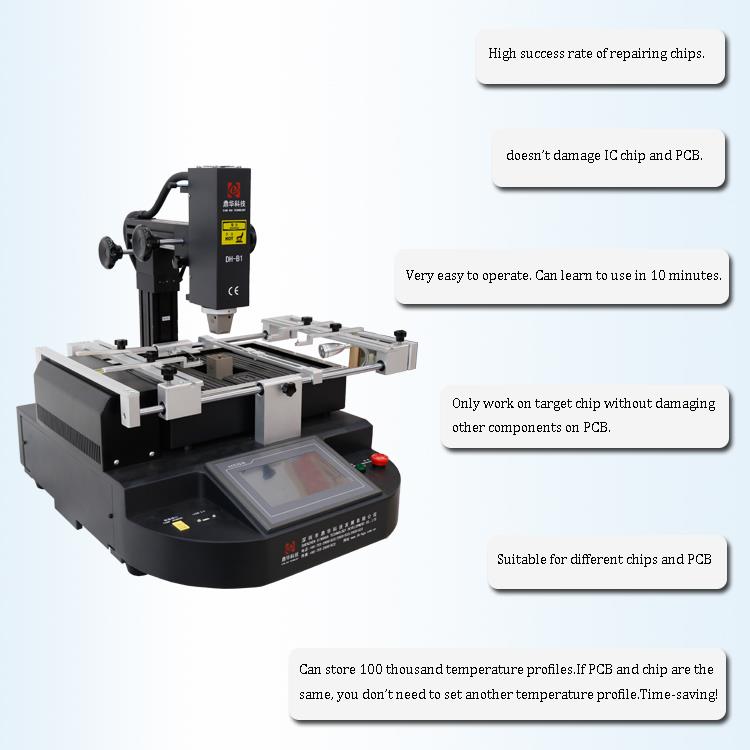

HD érintőképernyő BGA átdolgozó gép
A DH-B1 BGA átdolgozó állomás szerszámmentes, gázmentes, azonnali/pontosan ellenőrizhető, tiszta, moduláris, frissíthető és 100% -os hozamú SMD-átdolgozást eredményez szövődmények nélkül. . A . folyamat rendkívül magas szintjét biztosítja.
Leírás
1. Termékjellemzők
- Ember-gép felületTöbb működési módot és engedélyszintet kínál . Hegesztés, leválasztás és rögzítés manuálisan elvégezhető . Könnyen kezelhető .
- Nagy felbontású érintőképernyő, legfeljebb 800 × 600 pixel .
- Felszerelve a delta dupla golyóscsapágy -áramlási ventilátorralA levegőellátáshoz nincs szükség külső levegőforrásra .
- Elfogadja a DCCE 6- csatorna modultA hőmérséklet -szabályozó rendszerhez automatikus PID -beállítással .
- A fűtőberendezéseket valós időben ellenőrzik. Baleset esetén a vonatkozó érzékelők jeleket küldenek a PLC -nek, amely leállítja a kimeneti csatornát és megjeleníti a hibatartalmat,A rendszer automatikus védelme.
3. specifikáció
| Hatalom | 4800W |
| lop tengely | Forró levegő 800W |
| Alsó fűtés | Forró levegő 1200W, infravörös 2400W |
| Tápegység | AC220V ± 10% 50/60Hz |
| Dimenzió | L535*W650*H600 mm |
| Elhelyezés | V-groove PB támogatás, és egy külső univerzális lámpatesttel |
| Hőmérsékleti szabályozás | K-típusú hőelem . Zárt hurokvezérlés, független fűtés |
| Hőmérsékleti pontosság | ± 2 fok |
| PCB méret | Max 355*335 mm . Min 50*50 mm |
| Workbench finomhangolás | ± 15 mm előre/hátra, ± 15 mm jobb/bal |
| BGA chip | 80*80-2*2mm |
| Minimális forgács távolság | 0,15 mm |
| Temo -érzékelő | 1 (opcionális) |
| Háló súlya | 30 kg |
4. részletek of hd TJajScreenBGA ReworkMeláraszt

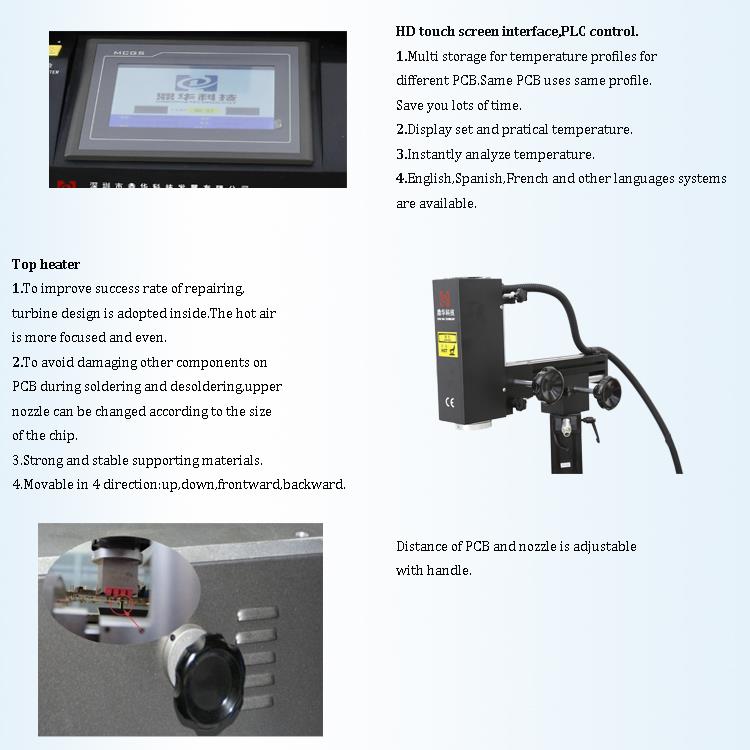

1. HD érintőképernyő interfész;

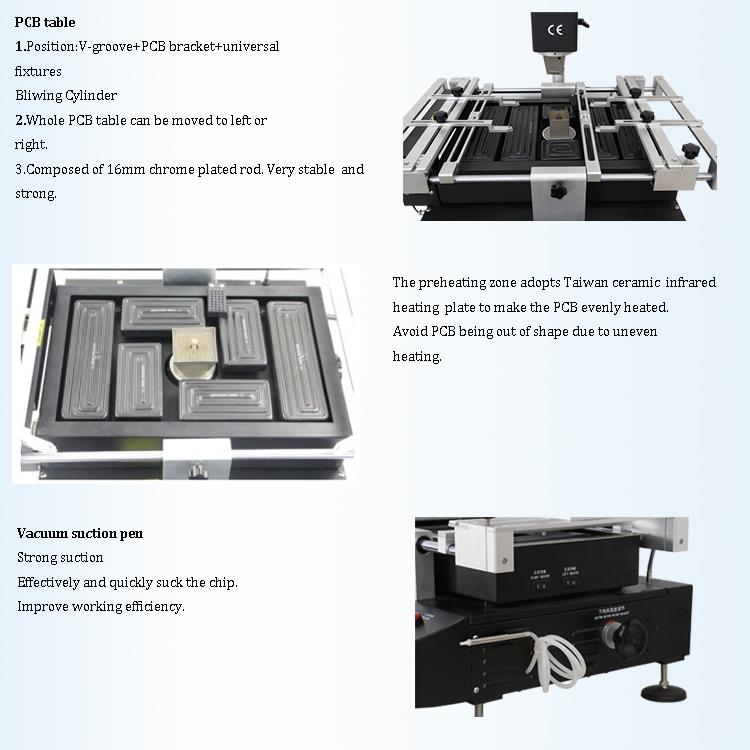

2. Három független fűtőberendezés (Hot Air & Infraved);
3. vákuum toll;

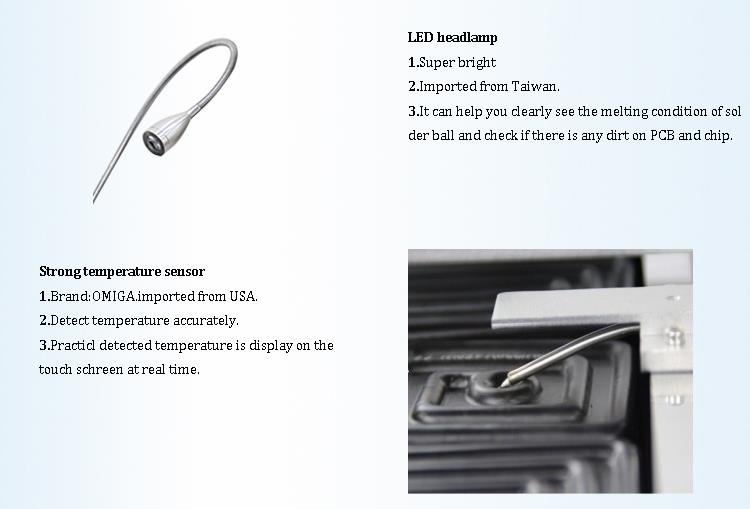

4. LED fényszóró .
5. Bizonyítvány
6. Csomagolás és szállítás
7. kapcsolódó tudás
Mi az SMD?
Az SMD állFelületre szerelt eszköz, amely a bevált alkatrészekre utalFelszínre szerelt technológia(SMT) .
Az elektronikus áramköri tábla előállításának korai szakaszában az összes összeszerelést manuálisan végezték ., amikor az első automatizált gépeket bevezetik, csak egyszerű ólomkomponenseket tudtak elhelyezni; A bonyolultabb alkatrészek továbbra is szükségesek kézi elhelyezésre a hullámforrasztáshoz .
A felszíni szerelt alkatrészeket körülbelül 20 évvel ezelőtt vezették be, jelezve egy új korszakot, amelyben a passzív alkatrészek szinte az összes alkatrészt az aktív komponensekig és az integrált áramkörökig áttérnek a felszíni szerelő formába (SMD) .. Ezeket most automatizált pick-and-place gépek kezelhetik .}}}}}}}}}}}}}}
Összeállítás:
Hosszú ideig azt hitték, hogy az összes PIN -komponenst végül SMD -csomagokká alakítják .
Három-egy-egyegy olyan típusú SMD LED kijelző technológia, amelyben három különböző színű LED -es chipet kapszuláznak ugyanabban a ragasztóban meghatározott időközönként .
A színes színű LED-kijelzők három-egy-egy SMD technológiával szélesebb látószöggel rendelkeznek, és diffúz reflexióval kezelt felületeket képesek kezelni . Ez csökkenti a szemcsésséget és a jobb egységességet . szín szempontjából, a spektrofotometrikus elválasztás a három-in-one kijelzőkben egyszerűsebb, és a színes telítettség magasabb .}}}}}}}
Mivel a teljes felület fényt bocsát ki, a három-egy-egy kijelző egységesebb színt és továbbfejlesztett síkságot biztosít, így a nagyfelbontású LED-es kijelzők számára a . azonban a komplex gyártási folyamat és a kihívást jelentő karbantartás miatt a költségek viszonylag magas, tehát ez a technológia általában a csúcskategóriás LED-es termékek számára van fenntartva .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}
