Optikai mobiltelefon BGA átdolgozó állomás

1. alkalmazás

A számítógép, okostelefon, laptop, MacBook logikai tábla, digitális fényképezőgép, légkondicionáló, TV és

Egyéb elektronikus berendezések az orvosi iparból, a kommunikációs iparból, az autóiparból stb.

Különböző típusú chipekhez alkalmas: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA,

LED chip .

2. Termékjellemzők

• Széles körben használják a chipek szintjének javításában mobiltelefonokban, kis vezérlőlapokban vagy apró alaplapokban stb. .

• Az elárasztás, a rögzítés és a forrasztás automatikusan .

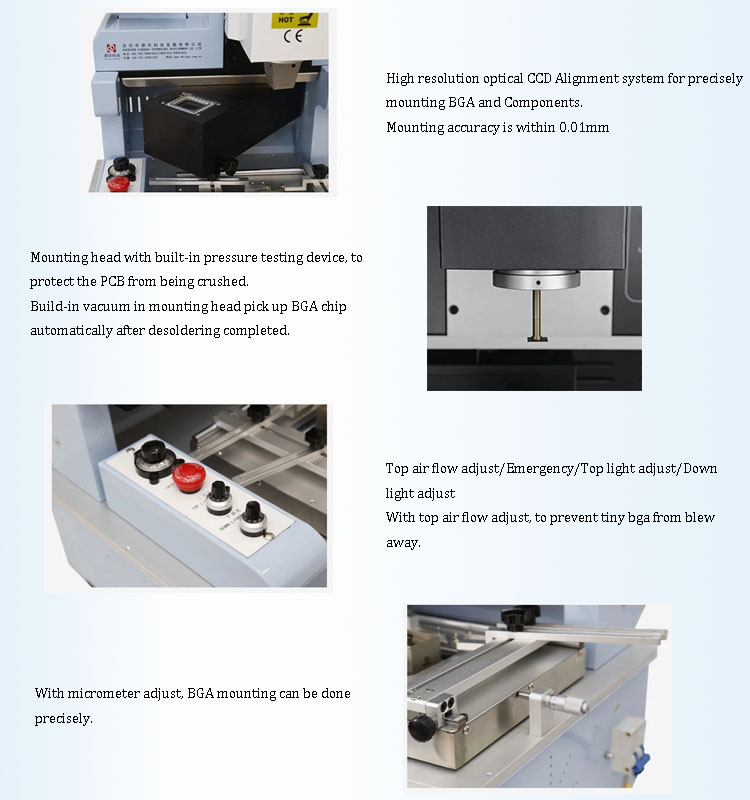

• HD CCD optikai igazítási rendszer a BGA és az alkatrészek pontos rögzítéséhez

• Beágyazott ipari PC, digitális rendszer beállítása, két független fűtési zóna, Panasonic CCD kamerarendszer,

HD érintőképernyő-beszélgető interfész, PLC vezérlés, többfunkciós integrált kontroll, emberi szerkezet kialakítása,

Az optikai lencse hajtogatása, opcionális szám, tárolja és válassza ki a . hőmérsékleti profilt

• Két működési mód a rendszerben: Auto/kézikönyv . Autó mód: Autóforrasztás/BGA elrendezése egy gombbal . Kézikönyv

Üzemmód: Kézi fel/le felső fej a forrasztáshoz/a BGA forrasztáshoz joysticks segítségével . Mindkét üzemmód kombinálódik az optikai igazítással

és a lézer pozicionálás a folyamat befejezéséhez . Időközben a beépített vákuum kényelmesen felveheti a BGA chipeket .

• A beépített vákuum a rögzítő fejben automatikusan felveszi a BGA chipet, miután a leereszkedés befejeződött .

3. specifikáció

Hatalom	5300W
Fűtőberendezés	Forró levegő 1200W
Alsó dombor	Hot Air 1200W . infravörös 2700W
Power Suoov	AC220V ± 10% 50/60Hz
Dimenzió	L530*W670*H790 mm
Pózoló	V-groove CB támogatás, és egy külső univerzális lámpatesttel
pezsuraturecontol	K-típusú hőelem, zárt hurokvezérlés, független fűtés
Hőmérsékleti pontosság	± 2 fok
PCB méret	Max 450 *490 mm . min 22 *22 mm
Workbench finomhangolás	± 15 mm előre/hátra ± 15 mm jobb/bal
Minimális chi spacino	80*80-1*1 mm
Tempérzékelő	1 (opcionális)

4. Optikai mobiltelefon BGA átdolgozó állomás részletei

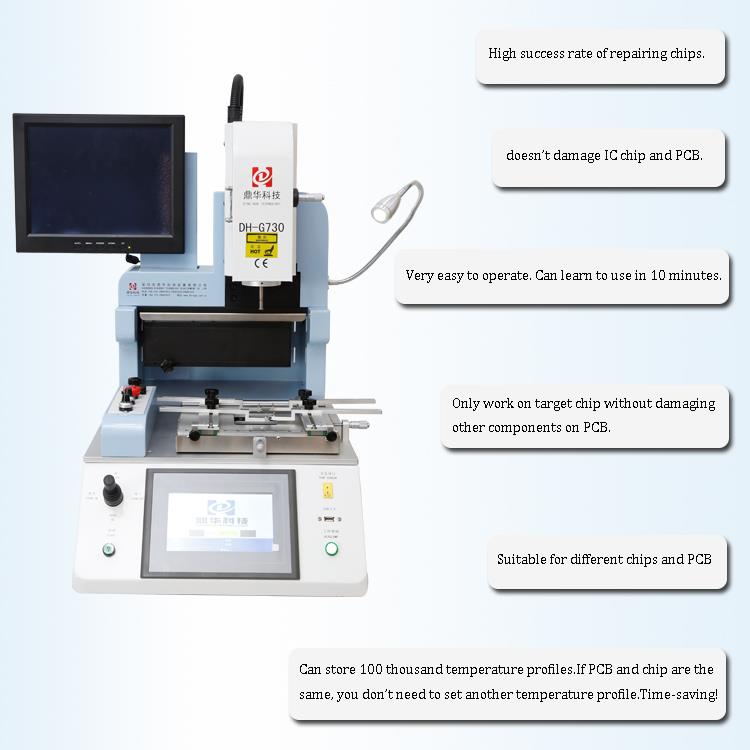

1. CCD kamera (pontos optikai igazítási rendszer);
2. HD digitális kijelző;
3. Mikrométer (állítsa be a chip szögét);
4. Forró levegő fűtése;
5. HD érintőképernyős interfész, PLC vezérlés;
6. LED fényszóró;
7. Joystick Control .

5. Miért válassza ki az optikai mobiltelefon BGA átdolgozó állomást?

6. tanúsítvány

7. Csomagolás és szállítás

8. vegye fel velünk a kapcsolatot

E -mail: john@dh-kc.com

Whatsapp/wechat: +86 157 6811 4827

9. kapcsolódó tudás

A számítógépes alaplapok és az IC -k javítása

1, Essential lépések a chip-szintű számítógép javításában:

Az áramköri diagramok megértése döntő jelentőségű . Az áramkör működési alapelveinek, a bekapcsolási szekvenciák és a jeláram {{2} {{{2} {{{2} jel-folyamatának megértéséhez képesnek kell lennie.

A tényleges karbantartási munkák során gyakran ismeretlen alaplap modellekkel vagy vízzel vagy emberi hiba által károsodottokkal szembesülnek . Ilyen esetekben, a gyár PDF -diagramjainak elemzése elengedhetetlen ., mivel egyre több ember írja be a számítógépes karbantartási területet, sok gyári áramköri diagram nyilvánosan elérhetővé vált a tanuláshoz és a megosztáshoz .}}}}}}}}}}

2, Megtanulni a gyári PDF áramköri diagramok megértését:

Az áramköri diagramok elolvasásához és megértéséhez kezdje el az alapvető elektronikus alkatrészek - például ellenállások, kondenzátorok, diódák, tranzisztorok, MOSFET és logikai kapuk - tanulmányozásával kell kezdenie, hogy . Megtanulják azonosítását, jellemzőit, munkavállalásaikat, és hogyan irányítják az áramkör viselkedését .}}}}}}}}}}}}}}}}}}}

Ezenkívül fontos, hogy a fő gyártók közötti áramköri tervezési különbségek megértése fontos . A védelmi áramkör tervezését, a bekapcsolási időzítést és a jeláramot ., amint elsajátítja ezeket a készségeket, akkor akár a továbbfejlesztett számítógépeket is képes elhárítani, .}}}}}}}}}}}}}}}}}}}}}}}}

Az elektronikus alkatrészek megtalálásának megtanulása az alaplapon szintén kritikus jelentőségű . Ha elemezni tudja a diagramot, de nem tudja azonosítani a táblán lévő összetevőket, akkor nem lesz képes végrehajtani a javítást - ugyanúgy, mint egy gyanúsított azonosítása anélkül, hogy megtalálná őket .

3, áramkör -tervezés és hiba diagnosztizálása:

A számítógépes alaplap minden egyes áramköre a . működési alapelvek halmazán alapul ezeknek az alapelveknek a megértése, hogy megkönnyítsék az áramköri útvonalak nyomon követését és elemzését . Azok, akik nem értik őket, gyakran küzdenek, még akkor is

Egyes technikusok kapnak egy alaplapot, és még azt sem tudják, hová kezdjék . A táblán lévő kulcsfontosságú tesztpontok azonosítása elengedhetetlen a hibák meghatározásához . Ahogy a hagyományos kínai gyógyszergyakorlatok az impulzust a betegség diagnosztizálására használják, a képzett javítók feszültséget, ellenállási és hullámforma -leolvasást használnak a kulcsfontosságú tesztpontokban .}}}}}}}}}}}}}}}}}}

Sokan 2–3 napot töltenek a laptop alaplapjának javításával anélkül, hogy megtalálnák a problémát - nem azért, mert ez nem megfelelő, hanem azért, mert nem tudják, hol kell tesztelni .

4, javítási eszközök és fontosságuk:

A javítási eszközök, például az állítható tápegységek és az oszcilloszkópok elengedhetetlenek a hibák észleléséhez . Ezek az eszközök olyanok, mint egy kórház ultrahang vagy CT gépe - világos képet nyújtanak a belső kérdésekről .

Ezeknek az eszközöknek a hatékony felhasználásához azonban először meg kell értenie az 1., 2. szakaszban és a3. -ben szereplő ismereteket, csak ezzel az alapítvánnyal lehet pontosan diagnosztizálni a hibákat a . segítségével.
