Érintőképernyős North Bridge BGA Rework Machine

Érintőképernyős északi híd bga átdolgozó gép

Gyors előnézet:

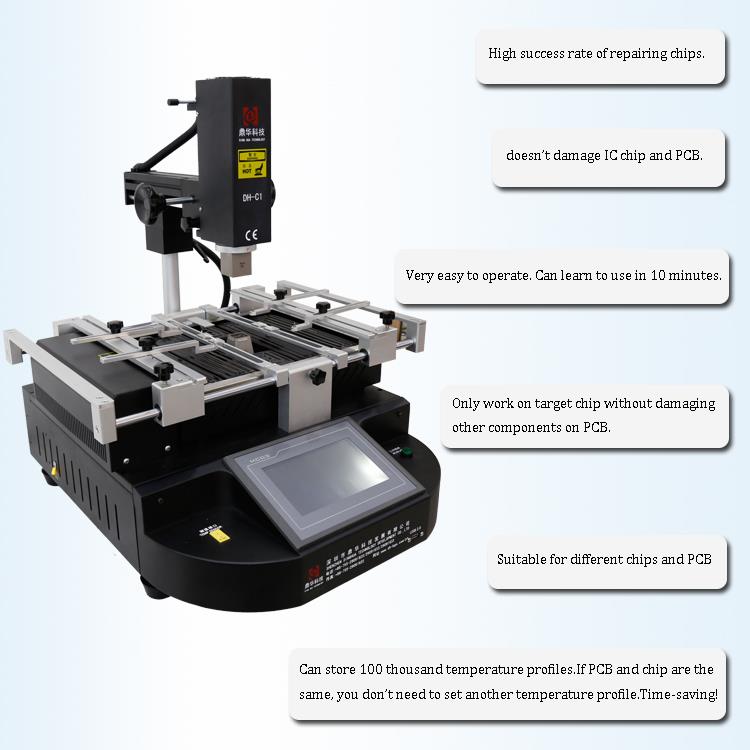

A DH-C1-et megnövelt teljesítménnyel kínáljuk. Többfunkciós jellemzőinek és innovatív kialakításának köszönhetően a DH-C1 egyablakos eltávolítást, rögzítést és forrasztást tesz lehetővé. Ha BGA átdolgozó állomást keres mobiltelefon-javításhoz, gratulálunk! Megtalálta az eredeti gyártót, a Dinghuát, a világ egyik legjobb BGA-feldolgozó állomásmárkáját.

1. Specifikáció

1	Teljes teljesítmény	4800W
2	Felső fűtés	800W
3	Alsó fűtés	Alsó fűtés: 1200W, Alsó IR: 2700W
4	Hatalom	AC220V±10% 50/60Hz
5	Felső fűtés mozgása	Jobbra/balra, előre/hátra, szabadon forog.
6	Világítás	Tajvan led munkalámpa, bármilyen szögben állítható.
7	Tárolás	50 000 hőmérsékleti profilcsoport
8	Üzemmód	HD érintőképernyő, intelligens társalgási felület, digitális rendszerbeállítás
9	Elhelyezés	Intelligens pozicionálás, NYÁK X, Y irányban állítható "5 pontos támogatással" + V-hornyú PCB konzol + univerzális rögzítések.
10	Hőmérséklet szabályozás	K érzékelő, zárt hurok
11	Hőmérséklet pontosság	±2 fok
12	PCB méret	Max. 400mmⅹ400mm Min.20mmⅹ20mm
13	BGA chip	2 * 2% 7E80 * 80mm
14	Minimális forgácstávolság	0,15 mm
15	Hőmérséklet érzékelő	1 db
16	Méretek	560×590×690 mm
17	Nettó tömeg	Körülbelül 32 kg

2. Termékleírás és a DH-C1 BGA átdolgozó állomás alkalmazása

Jellemzők:

1. Nagy teljesítményű keresztáramú ventilátor:Az állomás nagy teljesítményű keresztáramú ventilátort használ a NYÁK gyors hűtésére és a deformáció megelőzésére. Tartalmaz továbbá egy belső vákuumszivattyút és egy külső vákuumtokmányt a BGA chip eltávolításához.
2. Független fűtési zónák:Az állomás három, egymástól függetlenül vezérelt fűtési zónával rendelkezik, amelyek mindegyike többféle hőmérséklet-szabályzóval rendelkezik. Ezek beállíthatók a különböző hőmérsékleti zónák optimális integrációja érdekében. A fűtési hőmérséklet, az idő, a meredekség, a hűtés és a vákuum beállításai mind konfigurálhatók a felhasználói felületen keresztül.
3. Kivehető rögzítés:A rugalmas és kényelmes eltávolítható rögzítés megvédi a PCB perifériás eszközeit a sérülésektől és a szennyeződésektől. Alkalmazható különféle BGA-feldolgozási alkalmazásokhoz.
4. Pontos hőmérsékletszabályozás:A rendszer nagy pontosságú K-típusú hőelemet használ zárt hurkú szabályozással és automatikus hőmérséklet-kompenzációval. Tartalmaz egy PLC-t és hőmérsékleti modult, amelyek ±2 fokos pontos hőmérséklet-eltérést biztosítanak. A külső hőmérsékletmérő csatlakozó lehetővé teszi a valós idejű hőmérsékleti görbe pontos nyomon követését és elemzését.
5. Biztonsági jellemzők:A DH-C1 BGA átdolgozó állomás CE-tanúsítvánnyal rendelkezik, és vészleállító kapcsolóval és automatikus kikapcsolás elleni védelemmel van felszerelve, hogy vészhelyzet esetén biztonságot nyújtson.

Alkalmazás:

1. Termékalkalmazások:

A DH-C1 BGA átdolgozó állomás alkalmas különféle elektronikai eszközök alaplapjainak átdolgozására, beleértve a számítógépeket, okostelefonokat, laptopokat, digitális fényképezőgépeket, légkondicionálókat és tévéket, valamint olyan iparágakban, mint az orvostudomány, a kommunikáció és az autóipar eszközeit.

2. Alkalmazások széles skálája:

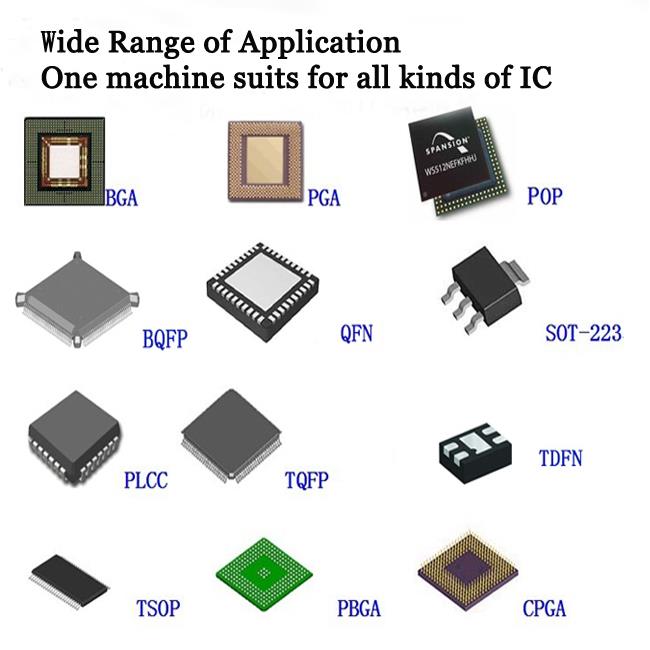

Támogatja a különféle komponensek, köztük a BGA, PGA, POP, BQFP, QFN, SOT-223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA és LED chipek átdolgozását.

Használat: egy BGA átdolgozó állomás BGA, PGA, POP, BQFP és QFN számára.

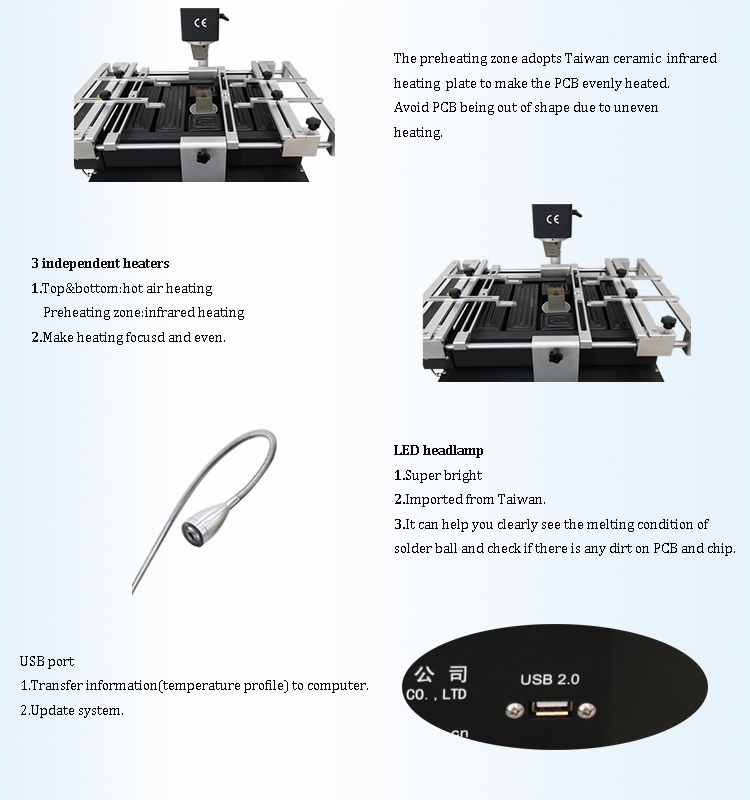

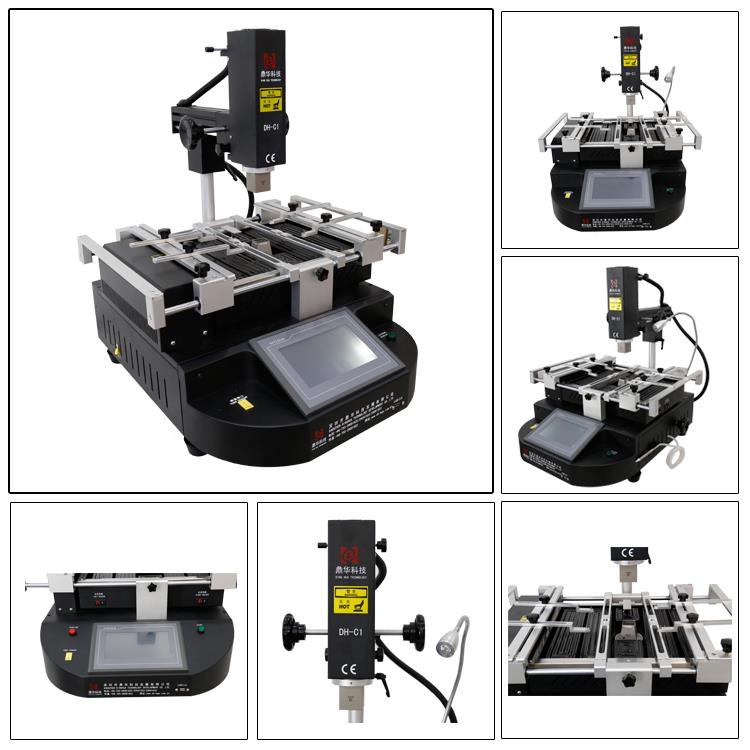

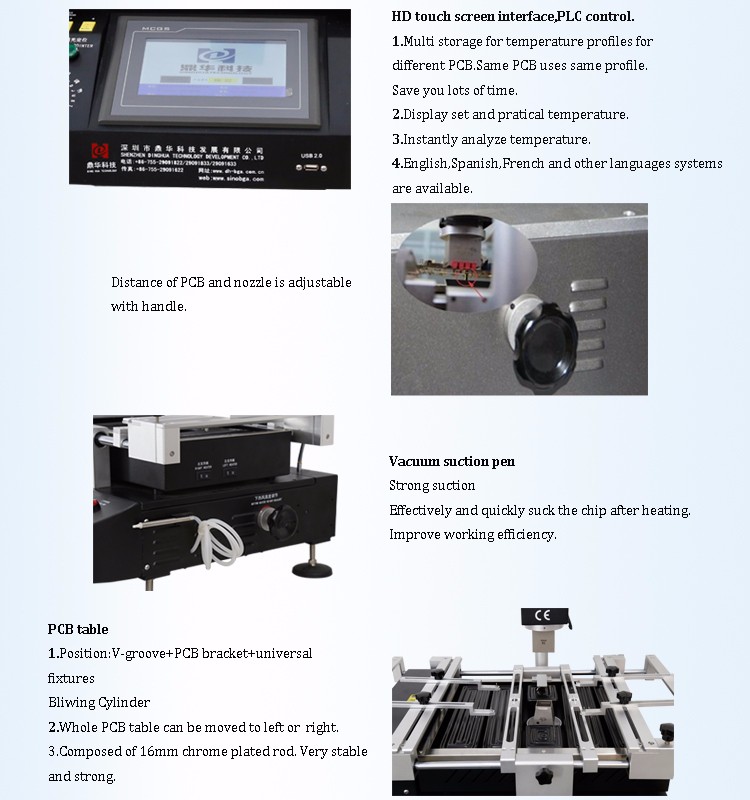

3.DH-C1 BGA átdolgozó állomás részletei

4. Miért érdemes minket választania?

A Dinghua Kína vezető SMT gyári megoldásszállítója, amely professzionális tanácsokat és szolgáltatásokat kínál SMT gyárak építéséhez, több mint 13 éves tapasztalattal.

1. Számos új gyár felépítésében segítettünk ügyfeleinknek szerte a világon.
2. Több mint 500 szakértőt és technikust képeztünk ki ügyfeleink számára.
3. Mi lettünk a legmegbízhatóbb kínai partner az Ön számára.

Főbb exportpiacok:

• Kelet-Európa
• Közel-Kelet/Afrika
• Észak Amerika
• Nyugat-Európa
• Ázsia
• Ausztrália
• Közép-/Dél-Amerika

5. A DH-C1 BGA átdolgozó állomás szállítási adatai

• Rugalmas szállítási lehetőségek:
• TNT
• DHL
• FedEx
• Szünetmentes tápegység
• EMS
• Tengeren

6. GYIK

K: Hogyan vásárolhatom meg ezt a gépet Öntől?

A:V. Forduljon hozzánk erről a termékről online vagy e-mailben.
B. Tárgyalja meg és erősítse meg a végső árat, a szállítást, a fizetési módokat és egyéb feltételeket.
C. Elküldjük Önnek a proforma számlát, és visszaigazoljuk megrendelését.
D. Fizesse be a proforma számlán feltüntetett módon.
E. A teljes fizetés megerősítése után elkészítjük megrendelését a proforma számla alapján, és a szállítás előtt 100%-os minőségellenőrzést végzünk.
F. Rendelését légi vagy tengeri úton szállítjuk.

K: Ez az első alkalom, hogy ilyen gépet használok. Könnyen kezelhető?

A:Van egy angol nyelvű kézikönyv vagy oktatóvideó, amely bemutatja a gép használatát.
Ha további kérdései vannak, forduljon hozzánk e-mailben, Skype-on, telefonon vagy online TradeManager szolgáltatásunkon.

7. Szolgáltatások

• Termékeinkkel kapcsolatos kérdéseire 24 órán belül válaszolunk.
• OEM és ODM szívesen látjuk; Az OEM márkajelzés elérhető.
• Az értékesítési terület, a tervezési ötletek és az összes személyes információ védelme.
• Lehetőség van gyárlátogatásra.
• Képzés a gép telepítéséhez és használatához.
• A mérnökök készen állnak a gépek tengerentúli szervizelésére.

8. A felületre szerelhető technológia csínjai és hiányosságai

A Surface Mount Technology (SMT) már egy ideje létezik, és bebizonyította, hogy a várt előnyök valójában valósak. A kisebb hely, az alacsonyabb költségek és a jobb teljesítmény (minőség, megbízhatóság és elektromos teljesítmény) előnyeit bebizonyították, és továbbra is ösztönzik az SMT fokozott megvalósítását.

Az SMT egyik nehezen kezelhető aspektusa a javítás, a javítás és a csere. Ez egy összetett terület, ha minden alkatrésztípust figyelembe veszünk. Az ebben a közleményben tárgyalt javítási és javítási szempontok közül sok minden alkatrésztípusra alkalmazható. Néhány bonyolultabb javítási probléma azonban további értékelést igényelhet. Használja ezt az információt kiindulási pontként, és vegye át onnan.

Miért és mikor?

Az SMT számos előnye az ezzel a technológiával elérhető automatizálásból és folyamatvezérlésből fakad. Az alkatrészek szűk távolsága és a különböző típusú forrasztási kötések arra késztetnek bennünket, hogy átgondoljuk, mi az elfogadható, és mit kell javítani. Bebizonyosodott, hogy a meg nem javított nyomtatott áramköri egységek (PCA) sokkal nagyobb sikerarányt mutatnak a végső tesztelés során és a használat során, mint a javított PCA-k. Gyakoriak a javított alkatrészek és forrasztási kötések meghibásodásai, valamint a javítási területek közelében lévő alkatrészek és forrasztási kötések meghibásodása.

Ez hangsúlyozza, hogy az SMT-t nem a javítás megkönnyítésére találták ki. Az SMT magas fokú automatizálása csökkenti a javítások szükségességét, és a részletekre való megfelelő odafigyeléssel a legtöbb utómunka és javítás elkerülhető. Az ipar elfogadta az utómunkálatokat és a javításokat a hagyományos, átmenő furatú nyomtatott áramkörök gyártása során. Az új SMT technológia esetében azonban ezt nem szükséges elfogadni. Vannak módok a minimalizálására.

Ezt szem előtt tartva javasoljuk, hogy gondoljon a javításra, javításra és cserére a következő módon.
