2 fűtési zóna érintőképernyő bga átdolgozó gép

2 fűtési zóna érintőképernyő bga átdolgozó gép

Ez a DH -200 egy kicsi IC javítógép, amelynek automatikus felső feje van, és IR előmelegítő zóna, szintén érintőképernyő

az idő és a hőmérséklet esetében pontosan szabályozva. IPhone -hoz használják, iPad,Huawei, Samsung mobiltelefon stb.

1.

1. Forró levegő és infravörös hegesztési technológia
2. A forró levegő és az infravörös fűtés megakadályozhatja a gyors vagy folyamatos fűtés által okozott IC károsodást.
3. Könnyen kezelhető; A felhasználó egy napos edzés után jártas lehet.
4. Nincs szükség hegesztőeszközökre; 50 mm -ig hegesztheti a forgácsot.
5. Felszerelve egy 800 W -os forró olvadékrendszerrel, előmelegítő tartományban 240 mm x 180 mm.
6. Nem befolyásolja az intelligens alkatrészeket forró levegő nélkül, és alkalmas a BGA, SMD, CSP, LGA, QFP, PLCC és BGA reballing hegesztésére.
7. Különböző számítógépes, notebook és PlayStation BGA alkatrészekhez, különösen a Northbridge és a Southbridge chipkekhez alkalmas.

2.

3. 2 fűtési zóna részletei az érintőképernyő bga átdolgozó gépe

1.2 Független fűtőberendezések (Hot Air & Infraved);

2. HD digitális kijelző;

3. HD érintőképernyő -felület, PLC vezérlés;

4. LED fényszóró;

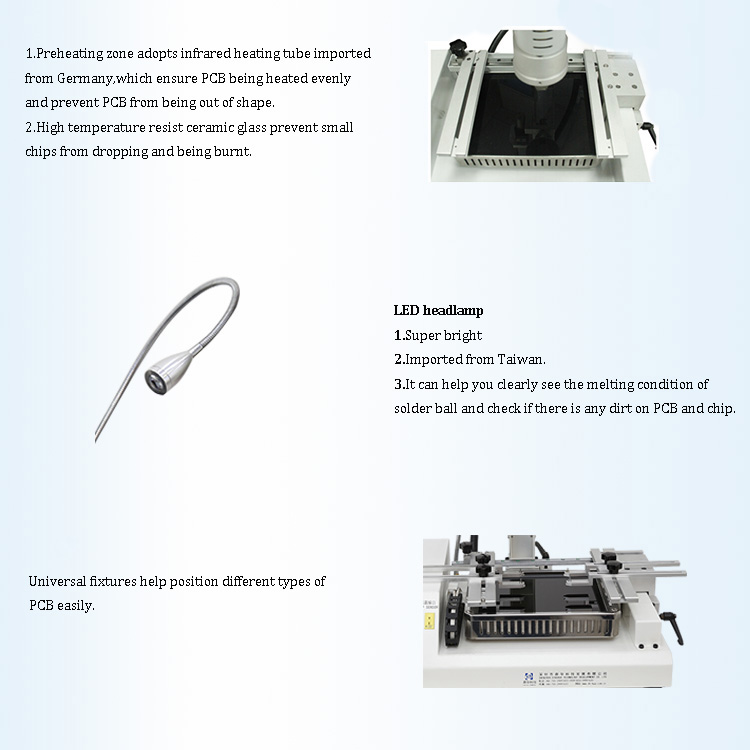

a. Az előmelegítő zóna, az IR szénszálas fűtőcsövek és az anti-magas hőmérsékletű üvegpajzs, amely megakadályozhatja a kis alkatrészek beesését.

b. LED -es fény, 10W teljesítmény, fényes és rugalmas.

c. 4 univerzális szerelvény, amelyet más szabálytalan formájú PCB -khez lehet használni.

1. Állítható távolság a PCB és a fúvóka számára

2.

3. A felső fej, automatikusan felemelkedik vagy csökken

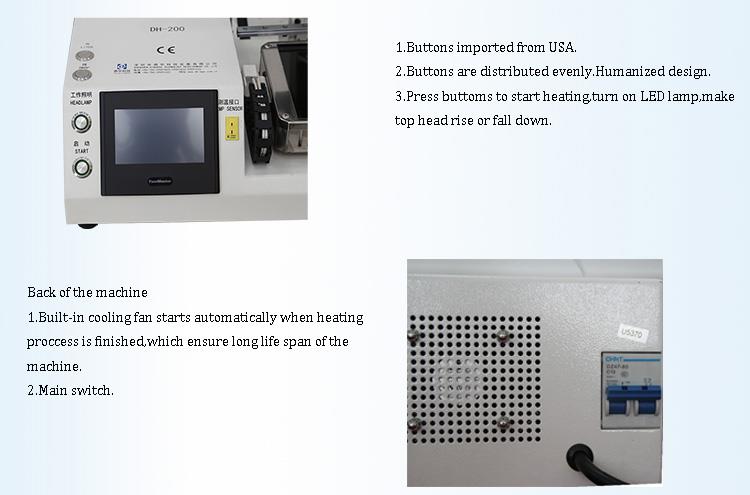

1. 4 gomb, amelyek közül kettő vezérli a felső fej emelését és leengedését; Egyszerű és hatékony.
2. A beépített hűtőventilátor, amely biztosítja, hogy az IR előmelegítés ne melegítse túl.

4. Miért válassza ki a 2- fűtési zóna érintőképernyő bga átdolgozó gépünket?

• A fűtés a sikeres átdolgozás kritikus tényezője. A tajvaniból vagy Németországból importált egyet használunk, és minden egyes egységen szigorú teszteket végezünk.
• Az eredményt a szennyezés után tiszta és tökéletes, a PCB-vel új állapotban marad.
• A forró levegő kialakításának négy oldalán legalább egy lyukat és négy bevágást tartalmaz, ami segít megelőzni a túlmelegedést.

Használat:BGA, PGA, QFN, PLCC, TSOP, PBGA, CPGA, IC, stb.

5.

1. Több mint 38 PC szabadalom és 100 fejlett technológia, amelyet a kormány befogadott.

2.Ce, iOS9001 és ROHS stb.

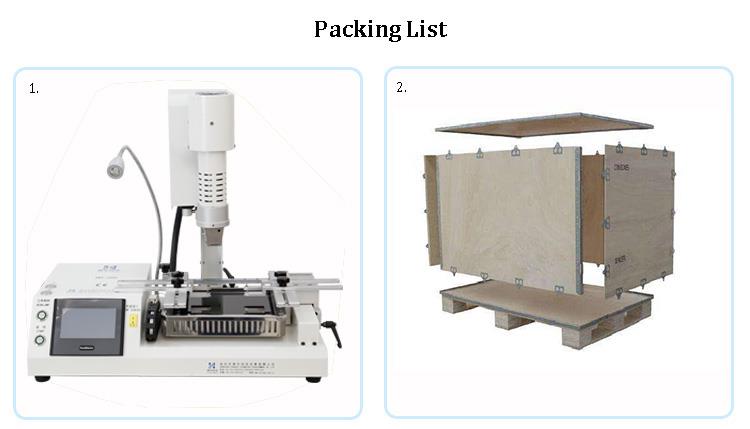

6. 2 fűtési zóna csomagolás és szállítás

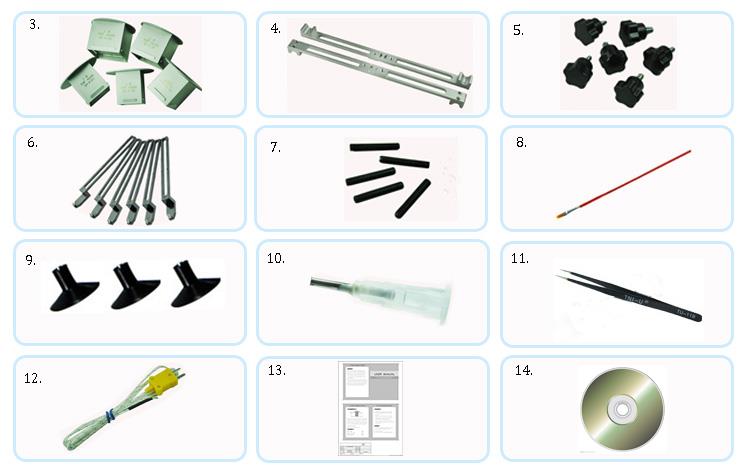

A 2 fűtési zóna Touch Screen BGA átdolgozó gépének kiegészítői

1. 6 DCS univerzális szerelvény
2. Csavarok fej nélkül
3. Kefe
4. Gumi szívógépek
5. Vákuumtoll
6. Csipesz
7. Hőelem
8. CD tanítása
9. Kézikönyv

7.

A teljes átdolgozási ciklus, beleértve az előmelegítést, az alátétet, az alkatrész forrasztását és a maradék forrasztás eltávolítását, forrasztó vas használatát és újjáépítést igényelhet. Javasoljuk, hogy használja auniverzális sablonSzámos különféle chipshez, BGA átdolgozó állomáshoz, egy kis forrasztóparancshoz és egy sablonhoz megfelelő az átdolgozási ciklushoz.

A kompatibilis felületre szerelt eszközök spektruma a nagyon kicsi (1x1 mm) és a nagy alkatrészekig (BGA) terjed.

A teljes területi fűtési modult optimalizálták a kis méretű PCB-k átdolgozására, például a fogyasztói elektronikában (mobiltelefonok, iPads, GPS nyomkövetők stb.).

Számos előre telepített profilkönyvtár és egy intuitív vizuális felhasználói élmény lehetővé teszi az új operátorok azonnali munkáját.

Számos szakmai tulajdonság, köztük egy mozgatható IR előmelegítő zóna és üvegpajzs IR fűtési lámpa, ezt a gépet széles körben használják a személyes javítóműhelyekben és a kis gyárakban.

8.

Hogyan lehet eltávolítani a forrasztási ízületet:

1. Először melegítse elő a PCB táblát és a BGA -t a nedvesség eltávolításához. A sütőt állandó hőmérsékleti beállítással lehet szabályozni.
2. Válassza ki azt a tuyere -t, amely illeszkedik a BGA chip méretéhez, és rögzítse a géphez. A felső tuyere -nek kissé lefednie kell a BGA chipet, 1-2 mm margóval. A felső tuyere kissé nagyobb lehet, mint a BGA, de nem lehet kisebb, mivel ez a BGA egyenetlen melegítését eredményezheti. Az alsó tuyere -nek valamivel nagyobbnak kell lennie, mint a BGA.
3. Javítsa ki a problémás PCB -t a BGA átdolgozó állomáson. Állítsa be a helyzetét, és szorítsa be a NYÁK -t a lámpatesttel. Győződjön meg arról, hogy a BGA alsó tuyere igazodik (szabálytalan PCB -k esetén használjon speciálisan alakú lámpatestet). Húzza ki a hőmérsékleti mérővonalat, és állítsa be a felső és alsó tuyere helyzetét úgy, hogy a felső tuyere lefedje a BGA -t, így kb.
4. Állítsa be a megfelelő hőmérsékleti görbét: ólom olvadási pont 183 fokos és ólommentes olvadási pont 217 fokon. Kövesse az ólommentes program hőmérsékleti görbéjét az átdolgozó állomáson, elvégezze a szükséges beállításokat az ábra szerint. (A következő ábra azt a paramétereket mutatja be, amelyeket személyesen beállítottam a javításokhoz, de ez csak referenciaként szolgál. A BGA átdolgozó állomást egy beállított hőmérsékleti görbével is javasoljuk az egyszerű beállítások és a valós idejű hőmérsékleti megfigyelés érdekében.)
5. Kattintson a hegesztési folyamat megkezdéséhez. Amikor a riasztási jelek készenléti állapotban vannak, vegye le a felső szél fejét, és használja a géphez tartozó vákuum szívó tollat ​​a BGA felvételéhez.

Ha a forrasztási ízületet nem lehet eltávolítani, hibaelhárítsa be a BGA folyamatot, és állítsa be a beállításokat a tényleges javítások során felmerült feltételek alapján.
