BGA Rework Station Automatikus DH-A2E
CCD kamera optikai automatikus bga átdolgozó állomás
Automatikus forrasztás, kiforrasztás és szerelés, automatikus felszedő chip a kiforrasztás befejezésekor.
Forgács automatikus adagoló rendszer engedélyezve.
HD CCD optikai igazító rendszer a BGA és az alkatrészek precíz rögzítéséhez. CCD objektív automatikus hajtogatása és nyújtása.
Lézeres pozicionálás a gyors pozicionáláshoz BGA chip és alaplap.
Leírás
CCD kamera optikai automatikus bga átdolgozó állomás
Jellemzők összefoglalása
☛ Automatikus forrasztás, kiforrasztás és szerelés, a chip automatikus felvétele a kiforrasztás befejezésekor.
☛Forgács automatikus adagoló rendszer engedélyezve.
☛ HD CCD optikai igazítási rendszer a BGA és az alkatrészek precíz rögzítéséhez. CCD objektív automatikus hajtogatása és nyújtása.
☛ Független MITSUBISHI PLC belül a mozgások vezérléséhez, a mozgás stabilabb és pontosabb.
☛ Lézeres pozicionálás a gyors pozicionáláshoz BGA chip és alaplap.
☛ A BGA rögzítési pontossága 0,01 mm-en belül, a javítási siker aránya 99,9 százalék.
☛ Felső légáramlás-szabályozó gombbal felszerelve, hogy megfeleljen az apró forgácsok igényeinek.
☛ Kiváló biztonsági funkciók, vészvédelemmel.
☛ Felhasználóbarát kezelés, többfunkciós ergonomikus rendszer.

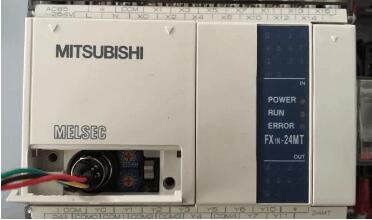

Független japán eredeti MITSUBISHI PLC vezérlő
A felső fűtés/rögzítőfej/CCD lencse mozgása stabilabb és pontosabb.

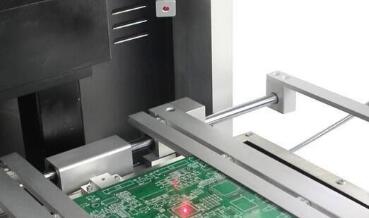

Lézer pozíció
Lézer asszisztens pozíciógyors pozicionálás az azonos típusú nyomtatott áramköri lapokon végzett ismétlődő munkákhoz,
sok értékes időt takarít meg.
| Műszaki adatok | ||
| 1 | Teljhatalom | 5300w |
| 2 | 3 független fűtőtest | Felső meleg levegő 1200 W, alsó meleg levegő 1200 W, alsó infravörös előmelegítés 2700 W |
| 3 | Feszültség | AC220V±10％ 50/60Hz |
| 4 | Elektromos alkatrészek | 7 hüvelykes érintőképernyő plusz nagy pontosságú intelligens hőmérséklet-szabályozó modul plusz léptetőmotor-meghajtó plusz PLC plusz LCD-kijelző, nagyfelbontású optikai CCD-rendszer és lézeres pozicionálás |
| 5 | Hőmérséklet szabályozás | K-Sensor zárt hurkú plusz PID automatikus hőmérséklet kompenzáció plusz hőmérséklet modul, hőmérséklet pontosság ±2 fokon belül. |
| 6 | PCB pozicionálás | V-horony plusz univerzális rögzítés plusz mozgatható PCB polc |
| 7 | Alkalmazható PCB méret | Max 370x410mm Min. 22x22mm |
| 8 | Alkalmazható BGA méret | 2x2mm ~ 80x80mm |
| 9 | Méretek | 600x700x850 mm (H*Sz*Ma) |
| 10 | Nettó tömeg | 70 kg |
Csomagolás és szállítás
