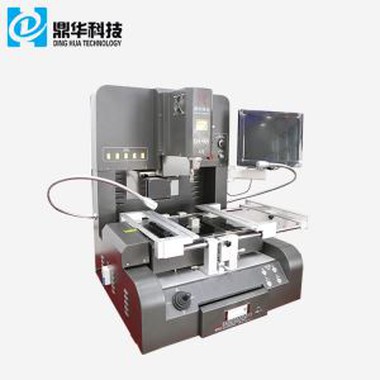

Optikai számítógép BGA Rework Station

                                                                                                     Optikai számítógép bga átdolgozó állomás

1. Gyors előnézet:

Számítógépjavításhoz DH-G600 BGA Rework gépeket szállítunk a legjobb ajánlattal. Minden termékünk CE tanúsítvánnyal rendelkezik

egy eredeti gyár, az ár sokkal versenyképesebb és magasabb az ár-érték arány. Professzionális mérnökök és értékesítési csapat biztosít

a támogatást neked. Arra számítunk, hogy hosszú távú partnere leszünk Kínában.

2. A DH-G600 BGA átdolgozó állomás paramétere

Termék paraméter Termék neve forrasztó és kiforrasztó gép Teljes teljesítmény 5300W felső fűtés 1200w alsó fűtés alsó légfűtés 1200W, IR előmelegítés 2700W Hatalom 220V 50HZ/60HZ Elhelyezés V-horonyú, NYÁK lapok X, Y tengelyben állíthatók és univerzális rögzítéssel szerelhetők fel Hőmérséklet szabályozás K-típusú, zárt hurkú PCB méret Max 400x380mm, minimum 22x22mm Chip mérete 2x2-50x50 mm Minimális forgácstávolság 0,15 mm Külső hőmérséklet érzékelő 1 (nem kötelező) N.W. kb 60 kg Alkalmas alaplapok mobiltelefon, laptop, asztali számítógép, játékkonzol, XBOX360, PS3

3. A DH-G600 BGA átdolgozó állomás főbb jellemzői és általános felhasználási területei

Főbb jellemzők

♦ Három független fűtőelem 8 fűtési, hűtési és állandó hőmérsékleti szegmenst állíthat be, a mentett hőmérsékleti profil

korlátlan. Az IR előmelegítési terület a PCB méretének megfelelően választható.

♦ K érzékelő zárás szabályozása, precízen szabályozza a fűtési folyamatot.

♦ Az erős keresztáramú ventilátor segít a nyomtatott áramköri lap gyors lehűlésében és megakadályozza annak deformálódását.

♦ V-hornyú NYÁK-tartó a gyors, kényelmes és pontos pozicionáláshoz, amely minden típusú nyomtatott áramköri laphoz illeszkedik.

A DH-G600 BGA REWORK STATION használata

Alkalmazás használata BGA Rework állomásokhoz

A BGA átdolgozó állomások számos különböző alkalmazással rendelkeznek a PCB-javítás és -átalakítás világában. Íme néhány a

leggyakoribb alkalmazások.

Frissítések: A frissítések az átdolgozás egyik leggyakoribb oka. Előfordulhat, hogy a technikusoknak ki kell cserélniük az alkatrészeket vagy bővíteniük kell

darabokat nyomtatott NYÁK-ra.

Hibás alkatrészek: A nyomtatott áramköri lapoknak különféle hibás alkatrészei lehetnek, amelyek átdolgozást igényelhetnek. Például a betétek megsérülhetnek közben

BGA eltávolítása, tetszőleges számú alkatrész hősérülhet, vagy túl sok forrasztási hézag keletkezhet.

Hibás összeszerelés: Az átdolgozási folyamat során számos hiba fordulhat elő. Például előfordulhat, hogy a PCB hibás BGA-val rendelkezik

orientáció vagy egy gyengén fejlett BGA átdolgozási hőprofil. Ha ez a helyzet, a PCB-nek valószínűleg tovább kell esnie

újra kell dolgozni a hibás szerelvény kijavítása érdekében.

4. A G600 BGA REWORK STATION részletes képei

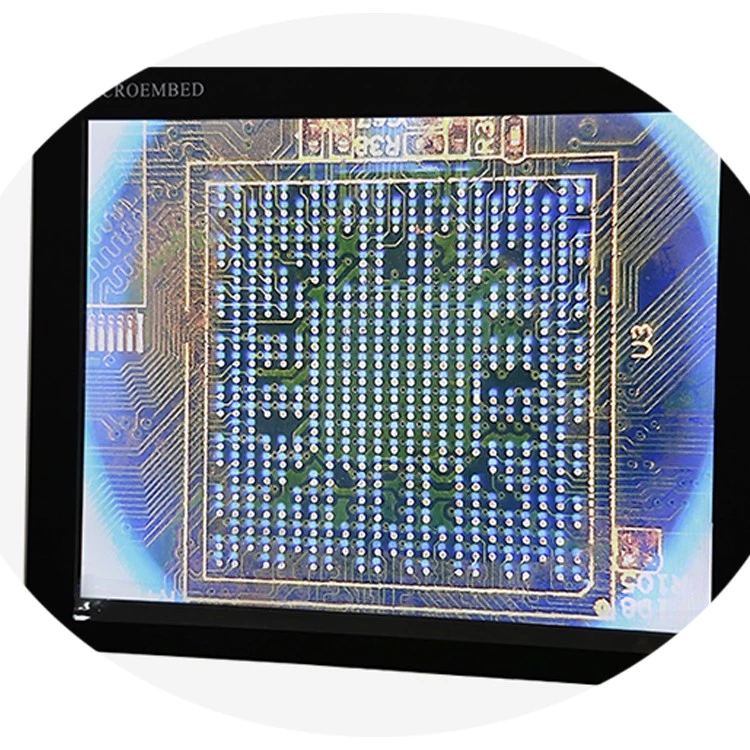

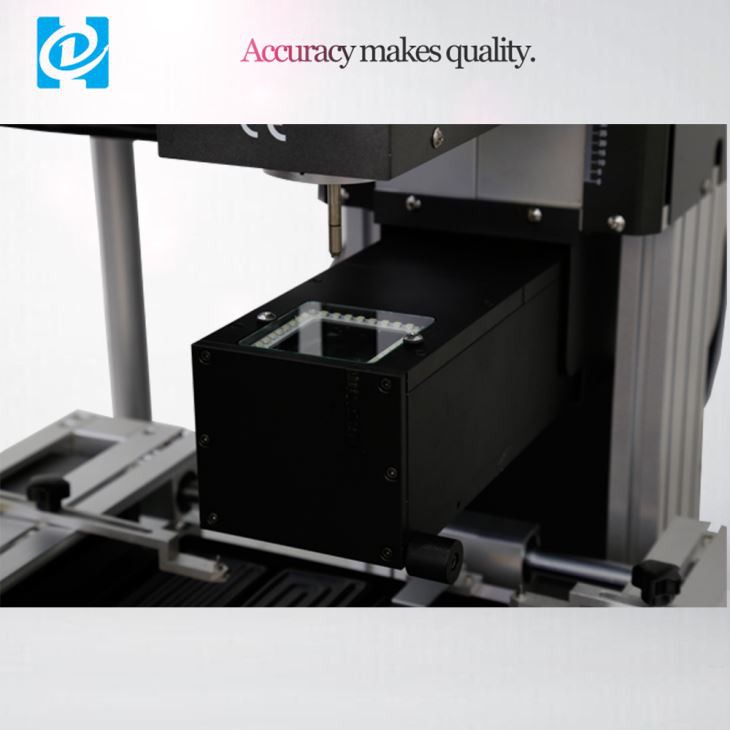

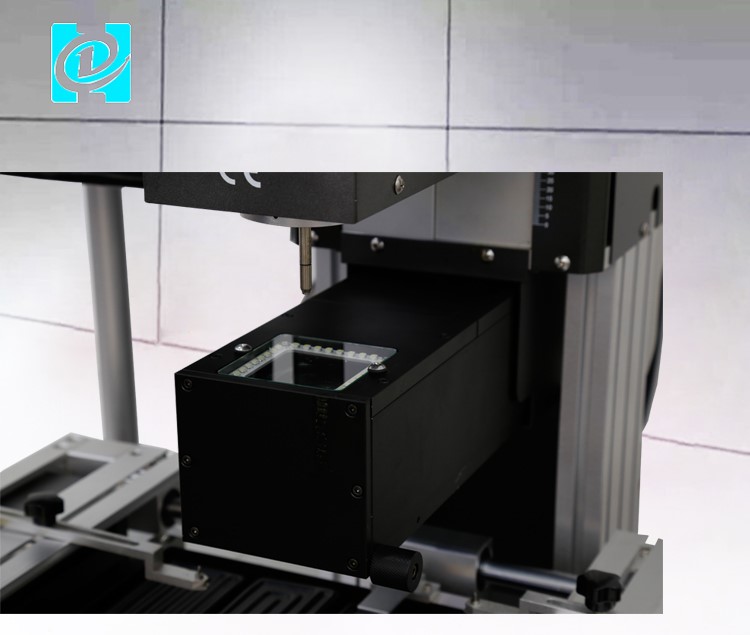

HD optikai CCD lencsebeállító rendszer

A kamerát a Panasonictól (Japán) importálták, hogy biztosítsák a csere pontosságát ±0,01 mm-es

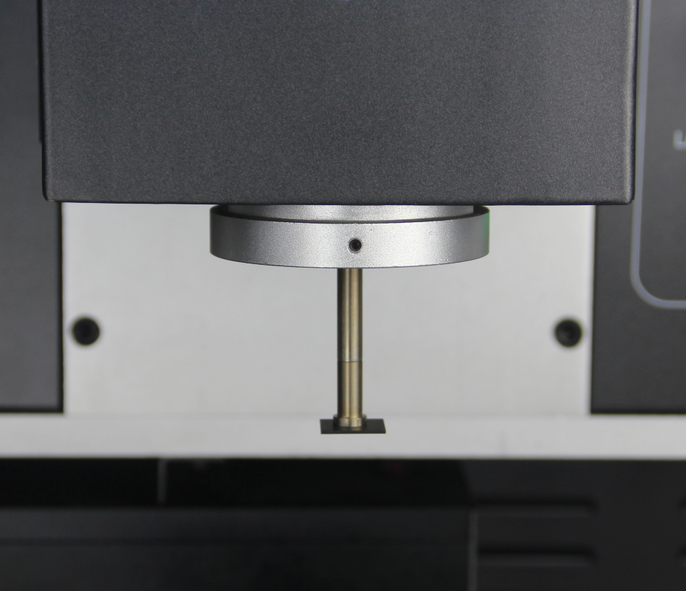

Rögzítőfej beépített nyomásvizsgáló eszközzel, a PCB sérülésektől való védelmére.

beépített vákuum a szerelőfejben automatikusan felveszi a BGA chipet a kiforrasztás befejezése után

Felső légáramlás-szabályozással, hogy megakadályozza az apró bga elfújását.

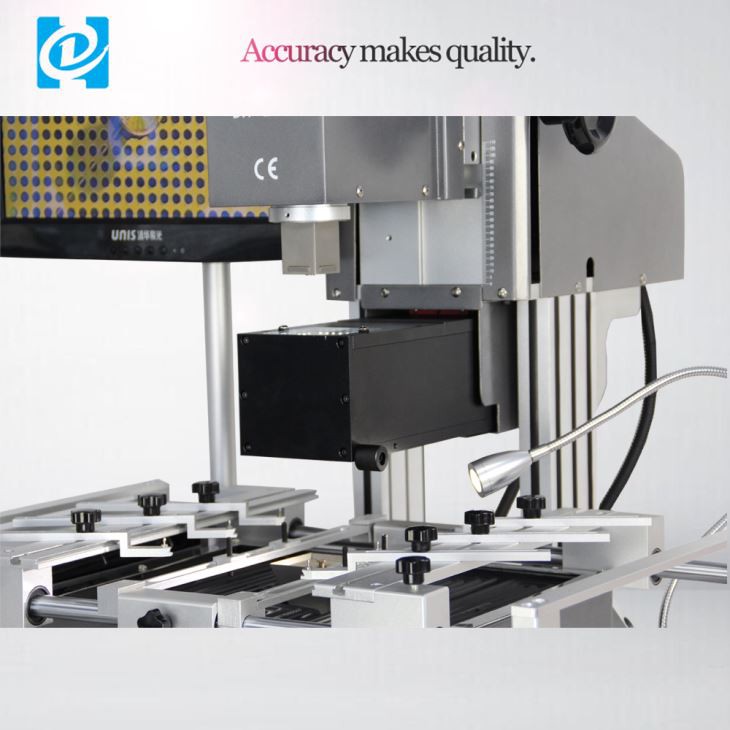

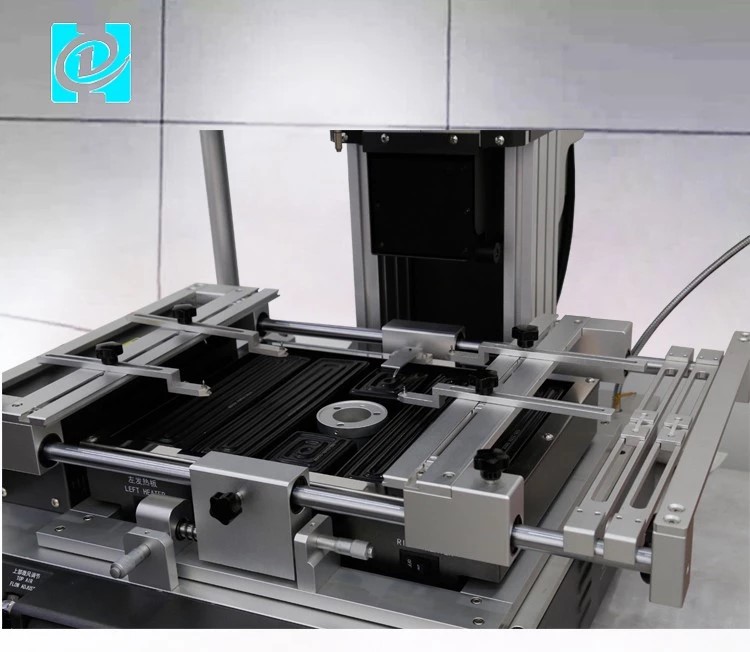

PCB pozicionálás

V-horonyú, NYÁK lapok X, Y tengelyben állíthatók és univerzális rögzítéssel szerelhetők fel

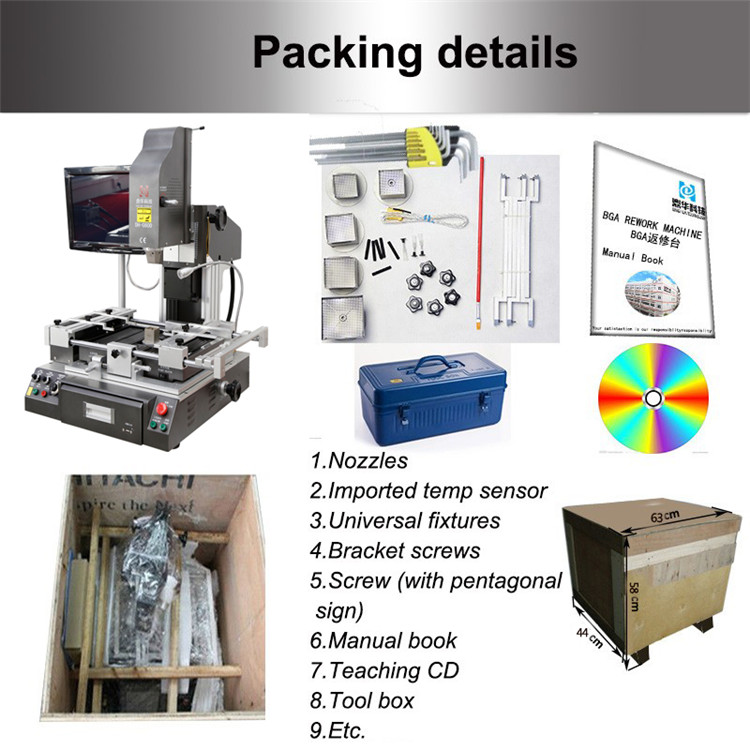

6. A G600 BGA REWORK STATION csomagolása, szállítása és szolgáltatásai

Szállítási lehetőségek

◆ A teljes fizetés kézhezvételét követő 5 munkanapon belül elküldjük a mintát. 7-15 nap tömeges rendelés esetén. ◆ Szállítás DHL, FedEx, TNT, EMS és UPS expressz útján. Tengeri szállítás is megoldható.

7. A G600 BGA REWORK STATION GYIK

K: Hány napig kaphatjuk meg a gépeket? Hány szállítási módot választhatunk?

V: A teljes fizetést követő 2-3 napon belül el tudjuk szállítani a gépeket, de a pontos időpontot a pontos szállítás határozza meg.

ahogy választottad.

3-7 nap DHL, Fedex, UPS stb. által (háztól házig szolgáltatás)

3-5 nap légi úton a repülőtérre (háztól repülőtérre szolgáltatás)

25-35 nap tengeren a kikötőig (kikötőtől kikötőig szolgáltatás)

K: Biztosítasz garanciát? Mi a helyzet az értékesítés utáni szolgáltatással?

V: Professzionális értékesítés utáni csapatunk van, és egy év garanciát biztosítunk az alkatrészekre és az élettartamra szóló műszaki támogatásra.

Ha bármilyen kérdése van, forduljon hozzánk bizalommal.

K: Könnyű kezelni a BGA átdolgozó állomás gépét? Adsz egy használati útmutatót, ami segít nekünk?

V: Igen, biztosítjuk az angol nyelvű használati útmutatót. A gép humanizált és tervezett, ezért ne aggódjon, és könnyen kezelhető.
