LED javítógép BGA átdolgozó állomás
A LED-javítógépet különösen a 0201-es csomagok összes LED-es chipjéhez használják, azok a gyárak, amelyek magas színvonalú követelményt képviselnek, a modellt használják, mint például a FoxConn, a Samsung és a Huawei és így a., de a BGA, az IC, a QFN és a POP.}}}}}}}}}}}}}}}}}}}}}} -át is használhatjuk kondicionáló .
Leírás
LED javítógép BGA átdolgozó állomás
A LED javítógép paraméterei
| Tápegység | 110 ~ 250 V 50/60Hz |
| Teljesítmény/POWER PULL | 5200W/Opcionális (USA, EU, Indian és Afrika stb. .) |
| LED -es lámpatest | Különleges kialakítás a LED -es chipek felvételéhez |
| Min LED chip mérete | 0201 |
| IR előmelegítő zóna | High-hőmérsékleten átfutó üvegpajzs, amely megakadályozza a LED-t a belsejébe |
| Hőmérséklet -vezérlő rendszer | K-típusú, zárt hurok |
| Motor | Tálaljuk és plc |
| Dimenzió | 670*800*700 mm |
| Háló súlya | 80 kg |
A LED BGA átdolgozó állomás részletei

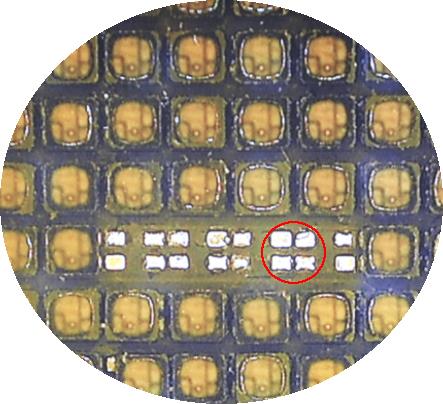

A kis LED -es chip pontjait a LED -átdolgozó gép kijelző képernyőjén kell ábrázolni . Négy párna van, és a kép van
20 -szor nagyítva, a maximális zoom 220 -szor .
A speciális lámpatest automatikusan fut a . optikai CCD kamerával.
A Machine felső feje automatikusan felveszi a LED -es chipet az igazításhoz .

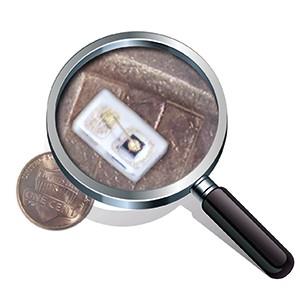

Az érme és a LED -es chip (0201) összehasonlítását 100 -szor nagyítjuk . Gépünk folyamatosan frissítve, és hamarosan még kisebb chipeket is képes megjavítani, mint a közeljövőben .

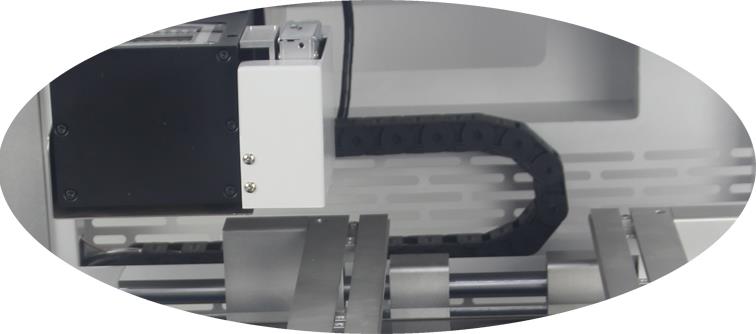

Az optikai CCD kamera automatikusan működik, ha a forrasztás során a . LED -es chiphez igazításra van szükség, automatikusan visszatérhet
az eredeti helyzetbe .

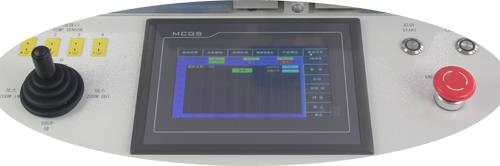

Az érintőképernyő, az MCGS márka a teljes gép agya . kezeli a hőmérséklet és az idő beállítását és kimenetét
A releváns . alkatrészek akár 50 -et is megtakaríthatnak, 000 hőmérsékleti profilok az újrafelhasználáshoz .
A LED -es kérdésekkel kapcsolatos GYIK:
Q:A monitorom nem kapcsol be elektromosan?
A:Lehet, hogy probléma merül fel a tápegységgel .
Q:A monitorom bekapcsol, de nem jelenít meg egy képet?
A:Lehet, hogy a rendszerlapot hibás lehet .
Q:Ha a LED TV -képernyőmnek problémája van, ki kell cserélnem a teljes képernyőt?
A:Nem, csak a kis hibás modult kell kicserélnie egy új LED . LED -rel
Q:Milyen méretet javít a gép?
A:A maximális méret 450x430 mm, a minimális méret pedig 20x20 mm .
Javítási folyamat néhány LED -hez:
1. FEIDA etetési rendszer: A pneumatikus vezérlést használják a LED -gyöngyök automatikus táplálására, és a fogadó tálca mellé helyezkedik el. .
2.Stepping Motion Control System: Stable, reliable, safe, and efficient. The system adopts a high-precision digital video alignment system. PCB positioning uses a V-shaped groove, and a linear sliding seat allows fine adjustment or quick positioning along the X, Y, and Z axes. This is convenient, accurate, and can Különböző NYÁK -elrendezéseket és méreteket fogadunk el .
3. eltávolítható univerzális lámpatest: Ez a rugalmas szerelvény védi a PCB -t, megakadályozva a PCB él eszközeinek és a PCB deformációjának károsodását . Különböző típusú LED chipek javításához alkalmazható. .
4. Ötvözött levegő fúvókák: Különféle ötvözött levegő fúvókák állnak rendelkezésre, és el lehet forgatni és elhelyezni 360 fokot, így könnyen telepíthetők és cserélhetők .
5. Független hőmérsékleti zónák: A gépnek három függetlenül fűtött hőmérsékleti zónája van, amelyek egyszerre több stádiumú hőmérséklet-szabályozást végezhetnek . Ez biztosítja az optimális forrasztási hatásokat a különféle hőmérsékleti zónákban . fűtési hőmérséklet, idő, lejtő, hűvös és vákuum beállítható a felhasználói felületen.}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}})
6. Hőmérséklet -szabályozó szakaszok: A felső és az alsó hőmérsékleti zónák 8 hőmérséklet -szabályozó szakaszot tesznek lehetővé, tömeges tárolással a hőmérsékleti profilokhoz . Ezek a profilok bármikor fel lehet hívni a különböző LED -es gyöngyöket. A fűtési folyamat, egyenletesebb és pontosabb hőmérsékletet biztosítva .
7. Keresztáramú ventilátor hűtéshez: A nagy teljesítményű keresztáramú ventilátor gyorsan lehűti a PCB-t, hogy megakadályozzák a deformációt . A rögzítés, forrasztás és a desoldering folyamata automatikusan vezérelhető az optimális eredmények elérése érdekében .
