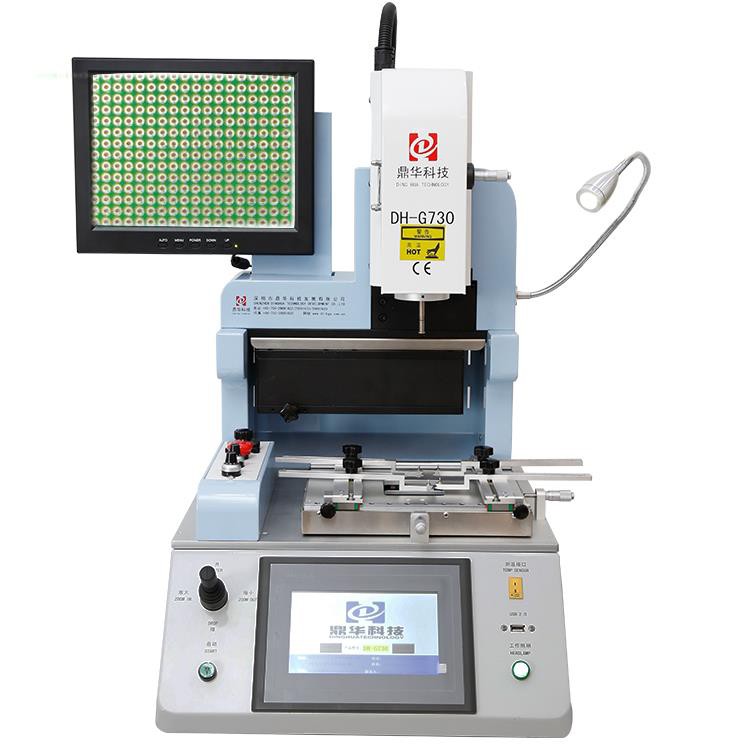

Mobiltelefon automatikus BGA átdolgozó állomás
Mobiltelefon-javító állomás IC Reballling Machine DH-G730 gép oldal, iPhone, Samsung és Huawei stb.
Leírás
A mobiltelefon Automatikus BGA átdolgozó állomás egy precíziós átdolgozó gép, amelyet a BGA chipek (és más SMD alkatrészek) áthelyezésére, tisztítására, igazítására és újbóli elrendezésére terveztek a mobiltelefon -alaplapokon .. Ez egyesíti:
- Kettős fűtés (felső és alsó, gyakran IR előhőzéssel)
- Látási rendszerek (CCD + lézer) a pontos igazításhoz
- Zárthurok -hőmérséklet -szabályozás
- Automatizált pick -és hely- és vákuumfelszedő funkciók
Mobiltelefon -javító állomás IC lázadó gép, amelyet iPhone -hoz terveztek
DH-G730 gép bal oldala . A joystick, a felső levegőáramlás-beállító funkció és a sürgősségi kulcs stb.
A gép jobb oldala, Power Safe Switch, Working LED lámpa . IC átdolgozó állomás kis PCBA -hoz javítva .
Az optikai CCD-lencséhez, amelyet az iPhone . rendszeren az IC chip javításához használnak, a felső levegőáramlás-beállító gomb, a sürgősségi gomb és a lámpák beállítása.

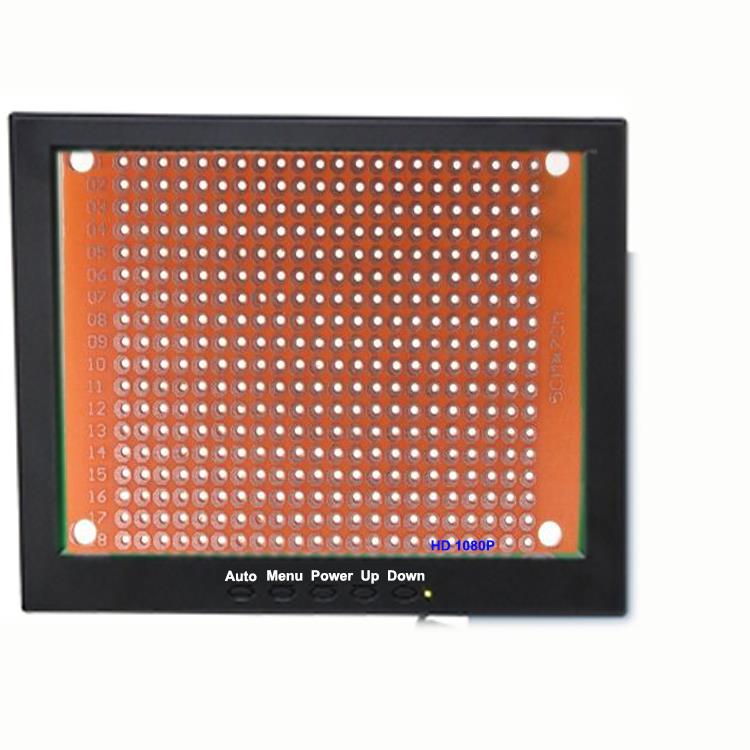

HD kijelző képernyő, 1080p 15 hüvelyk, nagyítson be/ki 200 -szor, ami minden pontot egyértelműen látható .

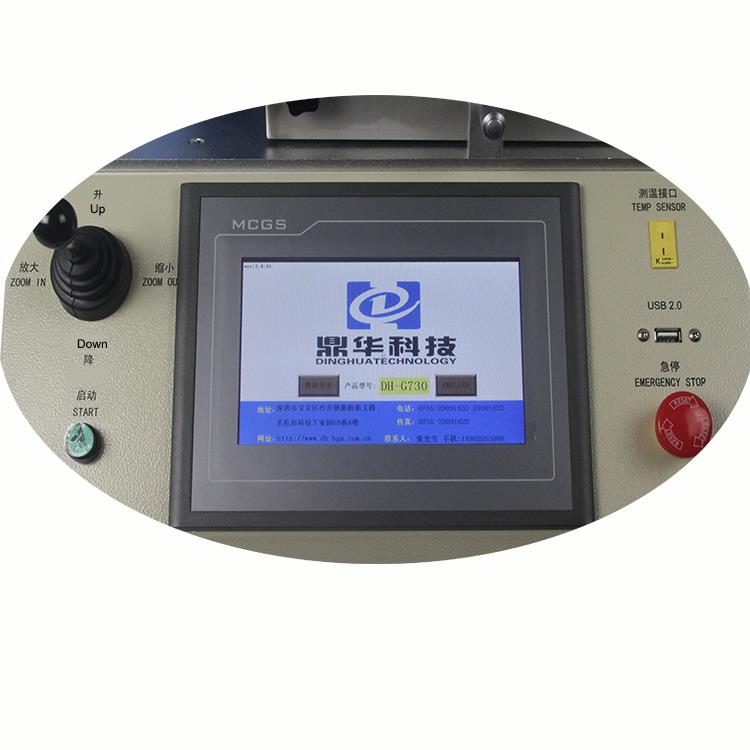

Könnyű és kényelmes működési felület, amikor kézi, a joysticks használatával az összes paraméter beállításához, majd kattintson a "Start" gombra az összes munka elindításához .
| Teljes teljesítmény | 2500W |
| Fűtőberendezés | 1200W |
| Alsó fűtés | 1200W |
| Hatalom | AC110 ~ 240V ± 10 ％ 50/60Hz |
| Üzemi üzemmódok | Két mód: Kézi és automatikus . |
| HD érintőképernyő, intelligens ember-machine, digitális rendszer beállítása . | |
| Optikai CCD kamera lencse | 90 fokos nyitott/hajtogatás |
| Monitor képernyő | 1080P |
| Kamera nagyítás | 1x - 220x |
| Workbench finomhangolás: | ± 15 mm előre/hátra, ± 15 mm jobb/bal, |
| Felső mikrométer a szög beállításához | 60 ͦ |
| Elhelyezés pontossága: | ± 0,01 mm |
| NYÁK -helyzet | Intelligens pozicionálás, a PCB x, y irányban beállítható "5 ponttámasz"+ |
| V-Groov PCB konzol + univerzális lámpatestek . | |
| Világítás | Tajvan vezette munkavilágot, bármilyen szög állítható |
| Hőmérsékleti profiltárolás | 50, 000 csoportok |
| Hőmérsékleti szabályozás | K érzékelő, zárt hurok, PLC vezérlés |
| Hőmérsékleti pontosság | ± 1 fok |
| NYÁK -MÉRET | Mindenféle mobiltelefon -alaplap |
| BGA chip | 1x 1 - 80 x80 mm |
| Minimális forgács távolság | 0,15 mm |
| Külső hőmérsékleti érzékelő | 1 százalék |
| Méretek | L500 × W460 × H640 mm |
| Háló súlya | 37 kg |
Jellemzők:
1.Beágyazott ipari PC, digitális rendszerbeállítások, két független fűtési zóna, Panasonic CCD kamerarendszer, HD érintőképernyő -beszélgetési felület, PLC vezérlés, multifunkcionális integrált vezérlés, ergonómikus tervezés, hajtogató optikai lencse, opcionális számozás, tárolás és választható hőmérsékleti profilok .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}
2.Két működési mód a rendszerben: automatikus/kézikönyv .
- Autó mód:Automatikusan forrasztó/desolders BGA egy gombbal .
- Kézi mód:Manuálisan mozgatja a felső fejet felfelé/lefelé forrasztó/desolder bga -ra a joysticks . segítségével
Mindkét üzemmódot az optikai igazítással és a lézer pozicionálással kombinálják a . folyamat befejezéséhez. A beépített vákuum kényelmessé teszi a BGA chip . felvételét.
3.Több funkció: "Gyors pozicionálás", "Hőmérséklet-tartás", "Nyomásérzékelő", "Azonnali hőmérsékleti elemzés", "hang figyelmeztetés a melegítés előtt", "HD vizuális optikai igazítás", "Nagy pontosságú hőmérséklet-szabályozás, nagy javítási sebesség, nagy stabilitás" stb.
4.Nagy pontosságú K-típusú hőelem zárt hurkú vezérlő és PID automatikus hőmérsékleti kompenzációs rendszer . PLC-vel, hőmérsékleti modulokkal és egy intelligens vezérlőegységgel felszerelve ± 1 fokon belül . A külső hőmérséklet-mérőcsatlakozó lehetővé teszi a hőmérséklet-észlelést és a valós idejű görbe elemzését .}}}}}}}
5.A mozgatható univerzális lámpatest megakadályozza a PCB -károsodást a perifériás alkatrészek számára, amely alkalmas minden típusú PCB javítására .
6.A nagy teljesítményű LED-es világítás biztosítja a megfelelő munka fényerőt . Mágneses fúvókák, különféle méretben, titánötvözetből, könnyen cserélhetők és telepíthetők, és ellenállnak a deformációnak és a rozsda .
7.6–8 A hőmérsékleti szegmenseket beállíthatjuk a felső és az alsó fűtéshez (összesen 16 szegmensig) . Támogatja az 50, 000 hőmérsékleti görbék tárolását, amelyek számozhatók, módosíthatók és bármikor alkalmazhatók a különböző BGA -khoz . kurván elemzéshez, beállítás és beállítás is elérhetőek.
8.Voice figyelmeztetés 5–10 másodperccel a fűtés vége előtt arra emlékezteti az operátort, hogy a BGA chipet időben . fűtés után vegye fel a hűtőventilátor automatikusan aktiválódik ., amikor a hőmérséklet szobahőmérsékletre esik (<45℃), the cooling system stops automatically to prevent heater aging.
CE Certified . Kettős védelem: túlmelegítő őr + vészhelyzeti stop funkció .
