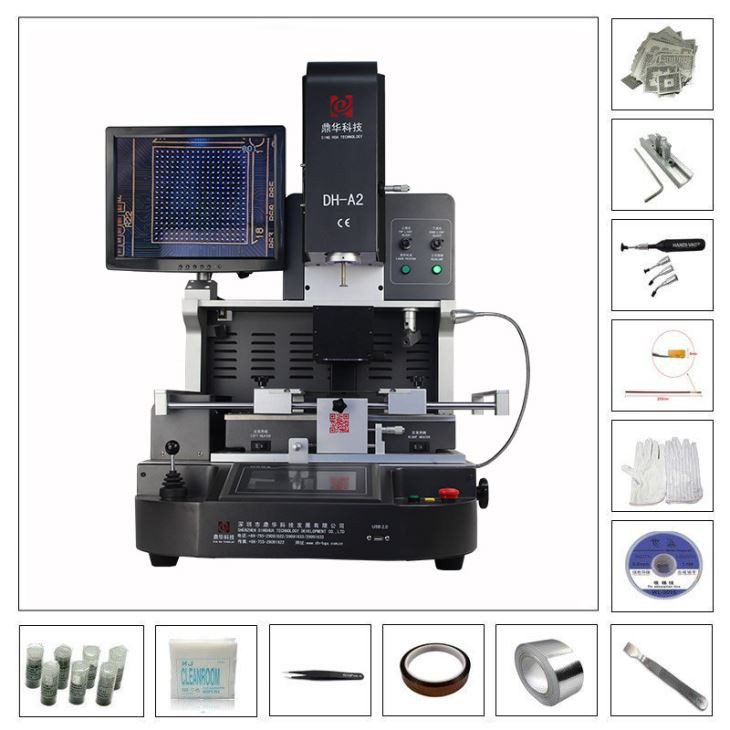

Optikai igazító BGA reballing állomás
1. Dinghua DH-A2 automatikus optikai igazító BGA reballing állomás
2. Közvetlenül a gyárból
3. Az automatikus BGA átdolgozó állomás legnagyobb gyártója Kínában
Leírás
Az Optical Alignment BGA Reballing Station egy speciális berendezés, amelyet javításra vagy felújításra használnak
Ball Grid Array (BGA) chipek elektronikus áramköri lapokon. A BGA chipek apró alkatrészek
áramköri lapra forrasztják, és gyakran meghibásodnak különféle okok miatt, például hő, fizikai stressz és
külső tényezők, ha nincs professzionális felszerelés.
Az Optical Alignment BGA Reballing Station lehetővé teszi a BGA chip pontos beállítását az újragolyózás során.
Az újragolyózás magában foglalja a hibás BGA chip eltávolítását az alaplapról, a forrasztóbetétek megtisztítását, majd a forrasztást.
egy új BGA chipet a megtisztított párnákra. Az újragolyózási folyamat kritikus fontosságú, mert rendkívüli pontosságot igényel
győződjön meg arról, hogy az új chip megfelelően illeszkedik a táblán.
1. Alkalmazás
Javíthatja számítógépek, okostelefonok, laptopok, MacBook logikai kártyák, digitális fényképezőgépek, légkondicionálók, TV-k és TV-k alaplapjait.
egyéb elektronikai berendezések az orvosi iparból, kommunikációs iparból, autóiparból stb.
Különféle chipek forrasztása, újragolyózása és kiforrasztása: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA,
CPGA, LED chip.
3. Specifikáció
Az Optical Alignment BGA Reballing Station nagy felbontású kamerákat használ a BGA padok képeinek rögzítéséhez
és az új chip. A rendszer ezután elemzi a képeket, és kifinomult algoritmusokat használ a kettő összehangolására
alkatrészek pontosan. A technikus a képernyőn láthatja az igazítás valós idejű előnézetét, és elvégezheti a beállításokat
szükség szerint.
| Hatalom | 5300w |
| Felső fűtés | Forró levegő 1200w |
| Alsó fűtés | Forró levegő 1200W. Infravörös 2700w |
| Tápegység | AC220V±10% 50/60Hz |
| Dimenzió | L530*Sz670*H790 mm |
| Elhelyezés | V-hornyú PCB-tartó, és külső univerzális rögzítéssel |
| Hőmérséklet szabályozás | K típusú hőelem, zárt hurkú szabályozás, független fűtés |
| Hőmérséklet pontosság | ±2 fok |
| PCB méret | Max. 450*490 mm, Min. 22*22 mm |
| Munkaasztal finomhangolás | ±15mm előre/hátra, ±15mm jobbra/balra |
| BGA chip | 80*80-1*1 mm |
| Minimális forgácstávolság | 0,15 mm |
| Hőmérséklet érzékelő | 1 (nem kötelező) |
| Nettó tömeg | 70 kg |
4. Részletek
Az Optical Alignment BGA Reballing Station javítja az újragolyózási folyamat hatékonyságát és minőségét. Időt takarít meg
és csökkenti a hibák lehetőségét az igazítás során. Az eredmény egy megbízható javítási vagy felújítási munka, amely helyreállítja
az elektronikus eszköz funkcionalitása.
5. Miért válassza az optikai igazító BGA reballing állomásunkat?
6. Tanúsítvány
A minőségi termékek kínálata érdekében a SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD elsőként teljesítette az UL-t,
E-MARK, CCC, FCC és CE ROHS tanúsítványok. Eközben a minőségbiztosítási rendszer javítása és tökéletesítése érdekében a Dinghua elmúlt
ISO, GMP, FCCA és C-TPAT helyszíni audit tanúsítványok.
7. Csomagolás és szállítás
10. Használati útmutató
